VOORWOORD

Deze handleiding is bestemd voor degenen die met de

machine werken en het dagelijks onderhoud uitvoeren.

Lees de handleiding eerst geheel door voordat u met

werkzaamheden begint.

Instructies waarmee uw veiligheid en/of die van anderen

in het geding is worden aangegeven met een

gevaren-driehoek met uitroepteken in de kantlijn. Volg

deze instructies altijd nauwgezet op.

Instructies die ernstige materiële schade tot gevolg

kunnen hebben als deze niet, of niet goed worden

opgevolgd, worden aangegeven met een uitroepteken in de

kantlijn.

De machine die in deze handleiding wordt beschreven, kan

onderdelen bevatten die niet tot de standaard uitrusting

behoren, maar als accessoire verkrijgbaar zijn.

Dit wordt niet in alle gevallen aangegeven omdat de

standaard uitvoering per land kan verschillen.

De machines en accessoires kunnen per land zijn aangepast

aan de specifieke omstandigheden en zijn onderworpen aan

continue ontwikkeling en innovatie.

De uitvoering van uw machine kan daardoor afwijken van in

deze handleiding getoonde afbeeldingen.

GARANTIEBEPALINGEN

De fabriek stelt voor alle delen die bij normaal gebruik

binnen een periode van 12 (twaalf) maanden na aankoop een

defect vertonen, gratis vervangende onderdelen ter beschik-

king.

De garantie vervalt indien de in deze handleiding vermelde

instructies niet, niet geheel of niet juist zijn opgevolgd.

De garantie vervalt eveneens zodra door u of door derden

-zonder onze voorkennis en/of onze toestemming-

werkzaamheden aan de machine worden verricht.

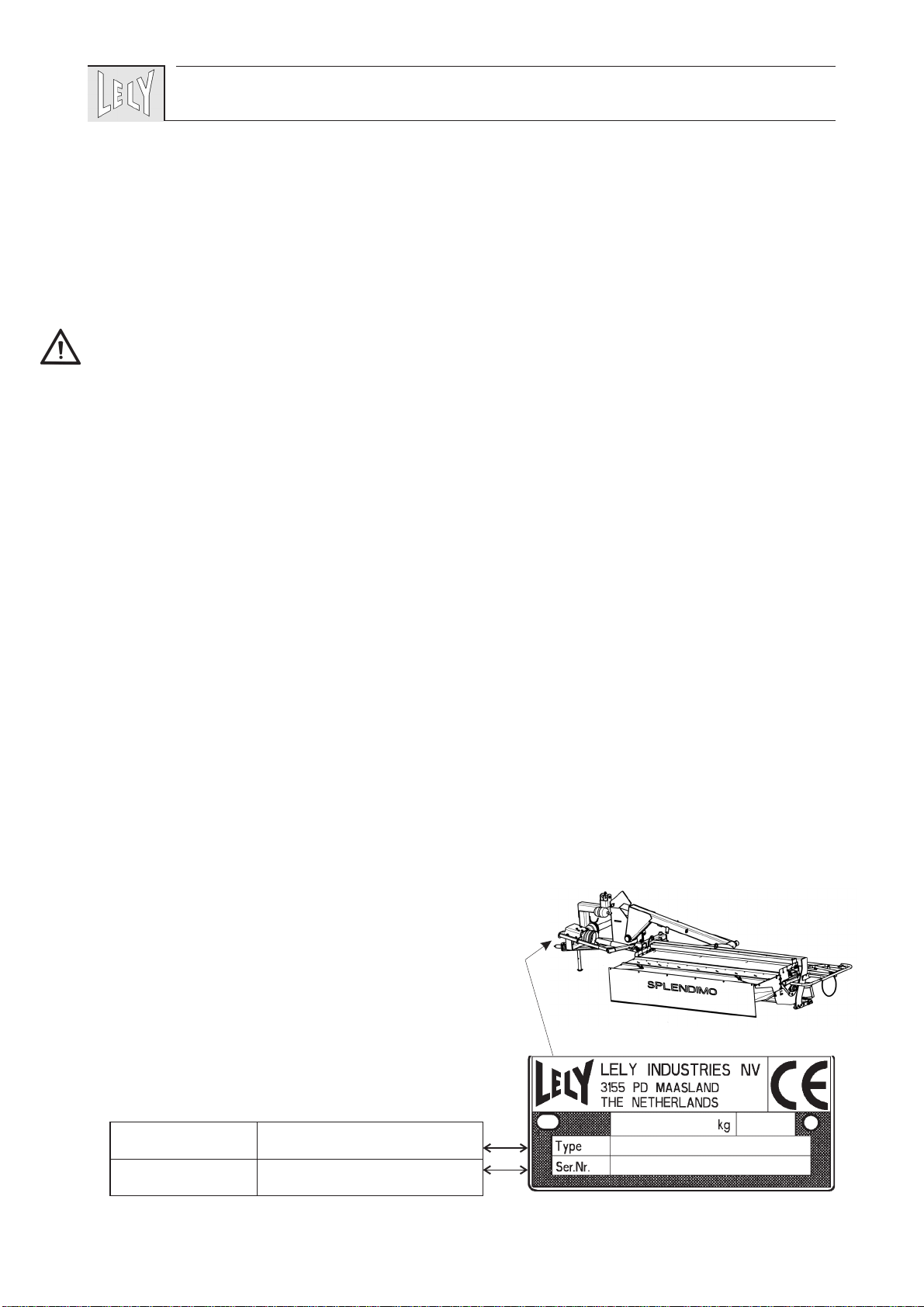

TYPE- EN SERIENUMMER VAN UW MACHINE

Het type-/serienummerplaatje bevindt zich op het tussen-

frame, onder de aandrijfas.

Vermeld bij correspondentie en bij het bestellen van onder-

delen het type- en serienummer van uw machine.

Vul hieronder het type- en serienummer van uw machine in.

Typenummer

Serienummer

VEILIGHEIDSVOORSCHRIFTEN

• Gebruik de machine uitsluitend voor het doel waarvoor

deze is ontworpen.

• Geef gevolg aan alle veiligheidsvoorschriften met

inbegrip van de in de handleiding vermelde en op de

machine voorkomende instrukties.

• Bedien de machine op veilige wijze.

• De machine mag alleen bediend worden door ervaren,

behoedzame en met de machine vertrouwde personen.

• Wees voorzichtig en tref alle voorzorgsmaatregelen op

veiligheidsgebied.

• Verzeker u er van, dat alle veiligheids- en beschermings-

voorzieningen altijd op de bestemde plaats zijn aan-

gebracht.

• Blijf buiten het bereik van bewegende delen.

• Verzeker u er van, dat motor, aftakas en draaiende delen

stilstaan alvorens te beginnen met afstelling, reiniging of

smering van de machine.

• Zorg ervoor dat tijdens het werk met de machine

niemand in de gevarenzone is en overtuig u ervan dat

iedereen ver uit de buurt is. Dit geldt speciaal indien

langs een weg of nabij of op sportvelden, etc. gewerkt

wordt.

• Gebruik een trekker met een cabine.

• Zuiver de velden van vreemde voorwerpen en stenen.

• Volg voor transport over de openbare weg de daarvoor

geldende wettelijke voorschriften op.

• Gebruik zwaailichten of andere veiligheidstekens, indien

vereist.

• Het is niet toegestaan zich op de machine te bevinden.

• Gebruik uitsluitend originele LELY onderdelen.

• Neem de druk weg van hydraulische systemen voordat

hieraan werkzaamheden worden verricht en/of hydrau-

lische slangen worden aan- of afgekoppeld.

• Gebruik beschermende kleding, handschoenen en/of

veiligheidsbril indien vereist.

• Maak de waarschuwingsstickers regelmatig schoon,

zodat ze altijd goed leesbaar zijn.

VERKLARING VAN DE WAARSCHUWINGS-

STICKERS OP DE MACHINE

• Lees eerst de handleiding voordat u met de machine gaat

werken. Neem alle instructies en veiligheidsvoorschriften

in acht.

• Gevaar voor draaiende delen.

Houd afstand van draaiende delen.

• Gevaar voor rondvliegende voorwerpen.

Houd een ruime, veilige afstand van de machine zolang de

trekkermotor is ingeschakeld.

• Gevaar voor maaimessen.

Houd een ruime, veilige afstand van de machine zolang de

trekkermotor is ingeschakeld.

• Gevaar voor neerklappende maaibalk.

Blijf buiten de uitklapzone van de maaibalk.

• Laat de machine nooit draaien met een aftakastoerental

hoger dan1000 omw./min.

• Gevaar voor draaiende delen!

Lees de gebruiksaanwijzing van de koppelingsas.

Werk nooit met een koppelingsas zonder bescherming.

1 INLEIDING

De LELY SPLENDIMO MC schijvenmaaier/kneuzer is

geschikt voor het maaien van grasland. Er kunnen taluds tot

ca. 20° omhoog en 20° omlaag worden gemaaid.

De machine is opgebouwd uit een maaibalk en een kneus-

inrichting.

De maaibalk is voorzien van maaischijven type “S”of “N”

(fig. 1). De maaibalk is samengesteld uit maaielementen

volgens het LELY-unit-systeem. De elementen worden samen

met tussenstukken door middel van een trekstang

bijeengehouden.

Het eerste maaielement (aandrijfelement) wordt van bovenaf

aangedreven. Een verenstalen as, aangedreven door het

aandrijfelement, zorgt voor de aandrijving van de andere

maaielementen.

De elementen zijn links- of rechtsomdraaiend. Deze worden

standaard gemonteerd als getoond in figuur 2.

Bij de SPLENDIMO MC maaier/kneuzer met type “S”

maaischijven kunnen de elementen desgewenst in een andere

opstelling worden gemonteerd.

De kneusinrichting bestaat uit een rotor met kneusvingers

van slagvast kunstof, een stalen kap met zwadborden en een

regelklep voor de instelling van de kneusintensiteit.

Het gemaaide gewas wordt over (vrijwel) de gehele breedte

van de maaibalk door de kneuzer gevoerd. Het gewas wordt

zo behandeld dat de waslaag op het blad plaatselijk wordt

verwijderd en eventueel aanwezige dikke stengels worden

geknikt. Het gewas wordt achter de machine zeer luchtig,

enigszins gekeerd, in een smal zwad neergelegd. Er komt

hierdoor weinig gewas in aanraking met de natte ondergrond

en er behoeft niet over het gemaaide gewas te worden

gereden.

De SPLENDIMO MC maaierkneuzer laat zich geheel bedie-

nen met één hydraulische cilinder.

Een uitslagbeveiliging beschermt de machine tegen schade

bij het onverhoopt raken van obstakels tijdens het maaien.

SPLENDIMO®240 MCS

SPLENDIMO®280 MCS

"N"

SPLENDIMO®320 MCS

"S"

SPLENDIMO®240 MCN

SPLENDIMO®280 MCN

SPLENDIMO®320 MCN

2 MONTAGE ACHTER DE TREKKER

- De hefpennen kunnen op twee manieren worden

gemonteerd. Afhankelijk van de wijze van maaien: direct

naast de trekkerbanden, of met een bepaalde afstand

(offset) naar buiten. In combinatie met een frontmaaier

dient de maaier in de offset-positie te worden afgesteld.

Als de trekker Categorie III-hefpunten heeft, dan dienen de

hefpennen naar buiten te worden gemonteerd.

- Kies positie voor de 240 MC maaier/kneuzer en positie

voor de 280/320 MC maaier/ kneuzer. Het hart van het

zwad komt dan bij de volgende gang onder het hart van de

trekker. Let op dat de trekkerbanden bij de volgende

werkgangen niet over de gemaaide zwaden rijden.

Gebruik altijd positie wanneer een omlaaglopend talud

wordt gemaaid, zodat zo ver mogelijk van de kant kan

worden gereden.

- Stel de hefarmen van de trekker op gelijke hoogte in.

- Bevestig de hefarmen aan de ophangpennen van de bok.

- Monteer de topstang van de trekker met een categorie II- of

categorie III-kant van de topstangpen aan de machine.

- Het hart van de as van het hoofdscharnier op een hoogte

van 65 cm boven de grond afstellen (fig. 4) door de

hefinrichting van de trekker hoger of lager in te stellen.

- Zet de steunpoot omhoog.

- Zet de hefarmen van de trekker met stabilisatiekettingen of

-stangen vast, zodat de machine geen zijdelingse bewegin-

gen kan maken.

-Controleer bij de eerste montage of gebruik van een

andere trekker de minimale en maximale overlapping

van de ashelften (raadpleeg de bij de koppelingsas behorende

instructie).

- De koppelingsas wordt korter (SCHUIFT IN) als de

uitslagbeveiliging uitslaat. De koppelingsas wordt

ongeveer 150 mm korter. Controleer daarbij ook of er

voldoende overlap is wanneer de uitslagbeveiliging in

werking treedt.

- De hydraulische slangen met de blauwe markering

aansluiten op een dubbelwerkend ventiel van de trekker

aansluiten: de slang met de witte markering aansluiten op

een enkelwerkend ventiel (of op de tweede dubbelwerkend

ventiel, indien aanwezig)

- De kraan op de cilinder (transportvergrendeling)

openzetten.

Bevestig de veiligheidsketting van de beschermbuis aan

een vast deel van de trekker

- Controleer of de hefarmen op gelijke hoogte blijven staan

wanneer de maaibalk wordt opgeklapt.

65cm

3 TRANSPORT

De SPLENDIMO MC maaier/kneuzer kan in de hefinrichting

van de trekker worden getransporteerd.

- Het dubbelwerkende ventiel in de trekker bedienen tot de

maaier niet hoger geheven kan worden, daarna beide

handles bedienen om de machine tot in transportstand te

heffen.

- De kraan (fig. 5) op de cilinder sluiten (dit is de

transportvergrendeling om de maaier te beveiligen).

- Tijdens het rijden in transportpositie moet de trans-

portvergrendeling (door middel van de kraan) altijd

zijn gesloten.

-Breng alle wettelijk voorgeschreven verlichting en

waarschuwingstekens aan.

-Zorg er bij transport over de openbare weg voor dat de

voorasdruk voldoende is (zonodig frontgewichten aan-

brengen) en dat de maximaal toegestane achterasdruk

niet wordt overschreden.

De machine is nu klaar voor transport.

4 AFSTELLEN VAN DE MACHINE

Stel met de hefinrichting van de trekker het hart van de

scharnierpen van het tussenframe op een hoogte van 65 cm

boven de grond (fig.4)af. Houd rekening met insporing van

de trekkerbanden.

Begrens een beweging naar beneden met bijvoorbeeld een

stabilisatieketting (accesoire) als de hefinrichting niet op de

ingestelde hoogte kan worden gehouden.

4.1 Instellen bodemdruk

De bodumdruk wordt gewijzigd door de inbusbout van het

overdrukventiel (fig. 6) te verstellen.

- Contramoer (A) losdraaien.

- Inbusbout minimaal verstellen.

- De maaier heffen tot de aanslag en weer laten zakken. De

ingestelde druk is af te lezen op de manometer.

- Door herhaling van de voorgaande stappen kan de

bodemdruk op de gewenste waarde worden ingesteld.

Tabla de contenidos

Idiomas:

Otros manuales de Maquinaria agrícola de LELY

LELY

LELY Splendimo Triplo 801 Manual de usuario

LELY

LELY Hibiscus 745 CD Vario Manual de usuario

LELY

LELY COSMIX S Manual de usuario

LELY

LELY LOTUS 1325 Manual de usuario

LELY

LELY Discovery 120 Collector Manual de usuario

LELY

LELY ASTRONAUT A3 Next Manual de usuario

LELY

LELY ASTRONAUT Manual de usuario

LELY

LELY LOTUS 460 Stabilo Manual de usuario

LELY

LELY Hibiscus 915 CD Vario Manual de usuario

LELY

LELY HIBISCUS 1015 Profi Manual de usuario

LELY

LELY HIBISCUS 765 SD Vario Manual de usuario

LELY

LELY Splendimo 550 P Manual de usuario

LELY

LELY 770 P Manual de usuario

LELY

LELY Grazeway R Manual de usuario

LELY

LELY Juno 100 Instrucciones originales

LELY

LELY SPLENDIMO 280 FC Manual de usuario

LELY

LELY Juno 100 Instrucciones originales

LELY

LELY ASTRONAUT A3 Next Manual de usuario

LELY

LELY 1015 CD Profi Manual de usuario

LELY

LELY DISCOVERY Manual de usuario

LELY

LELY Splendimo 240 MCR Manual de usuario

LELY

LELY JUNO 150 Guía de configuración

LELY

LELY Calm View Guía del administrador

LELY

LELY COSMIX P Guía de configuración

Manuales populares de Maquinaria agrícola de otras marcas

GSi

GSi PNEG-2314 Manual de usuario

Checchi & Magli

Checchi & Magli TEXDRIVE Manual de usuario

Amazone

Amazone Cenius 4003-2TX Manual de usuario

MASSEY FERGUSON

MASSEY FERGUSON MF 9313S Manual de usuario

Cima

Cima BLITZ Instrucciones de funcionamiento y mantenimiento

Amazone

Amazone CombiDisc 3000 Instrucciones de instalación

HE-VA

HE-VA Disc-Roller XL Contour Manual de usuario

AGT

AGT AGT-SSFM Manual de usuario

Milestone

Milestone 72-84 Manual de usuario

KUHN

KUHN Hector 3000 Manual de usuario

Krone

Krone X-Disc 6200 Manual de usuario

Eliet

Eliet DZC450 Manual de usuario

Taarup

Taarup BIO+ B4000 Manual de usuario

Garland

Garland SHAKER 310 DPG Manual de usuario

stable comfort

stable comfort StableWall System Manual de usuario

Raven

Raven AccuBoom Manual de usuario

International

International 710 Manual de usuario

Ashland

Ashland HDW-3217-14 Manual de usuario
