Leica NOCTIVID Series Manual de usuario

DAS WESENTLICHE.

Leica Camera AG│Am Leitz-Park 5│35578 WETZLAR│DEUTSCHLAND

Telefon +49(0)6441-2080-0│Telefax +49(0)6441-2080-333│www.leica-camera.com

93710 VII/17/DX/B

LEICA NOCTIVID

ANLEITUNG | INSTRUCTIONS

NOTICE D’UTILISATION | GEBRUIKSAANWIJZING

ISTRUZIONI | INSTRUCCIONES

BRUKSANVISNING | ИНСТРУКЦИЯ | 取扱説明書

2 2

VORWORT

Ob neugieriger Betrachter oder versierter Naturbe-

obachter – mit den fernoptischen Produkten von

Leica wird Sehen zum Erlebnis.

Wir wünschen Ihnen viel Freude und Erfolg mit

Ihrem neuen Leica Noctivid Fernglas.

Damit Sie es richtig einsetzen können, empfehlen

wir Ihnen, zunächst diese Anleitung zu lesen.

LIEFERUMFANG

– Fernglas

– Tragriemen

– Bereitschaftstasche

– Okular-Schutzdeckel

– 2 Objektiv-Schutzdeckel mit Adapterringen

– Putztuch

– Anleitung

– Garantiekarte

– Prüfzertiﬁkat

BEZEICHNUNG DER TEILE

1Okular-Augenmuscheln

Stellung a: herausgedreht für Beobachtung

ohne Brille

Stellung b: hineingedreht für Beobachtung mit

Brille

2Ösen für Tragriemen

3Zentralfokussierung

INHALTSVERZEICHNIS

Lieferumfang.........................................................1

Bezeichnung der Teile ...........................................1

Anwendungsmöglichkeiten....................................3

Anbringen des Tragriemens und

des Okular-Schutzdeckels .....................................3

Montage der Objektiv-Schutzdeckel ......................3

Einstellen der Augenmuscheln...............................4

Einstellen des Augenabstands ...............................5

Einstellen der Schärfe/Dioptrienausgleich.............5

Skalenangaben .....................................................6

Pﬂege/Reinigung..................................................7

Zubehör................................................................8

Ersatzteile.............................................................8

Fehlfunktionen und Ihre Behebung ........................9

Technische Daten ...............................................10

Leica Service Adressen .......................................11

Warnhinweise:

• Niemals mit dem Fernglas in die Sonne oder

andere helle Lichtquellen blicken! Dies kann

zu Augenverletzungen führen!

• Niemals während des Gehens durch das Fern-

glas blicken! Sie könnten Hindernisse

übersehen!

ANWENDUNGSMÖGLICHKEITEN

Die Leica Noctivid Ferngläser besitzen ein

hermetisch abgedichtetes, stickstoﬀgefülltes

Magnesium-Gehäuse. Auch im robusten Outdoor-

Einsatz muss daher auf Nässe keine Rücksicht

genommen werden. Die Leica Noctivid Ferngläser

sind wasserdicht bis zu einer Tiefe von 5m. Durch

die Stickstoﬀfüllung beschlägt auch die innenliegen-

de Optik nicht.

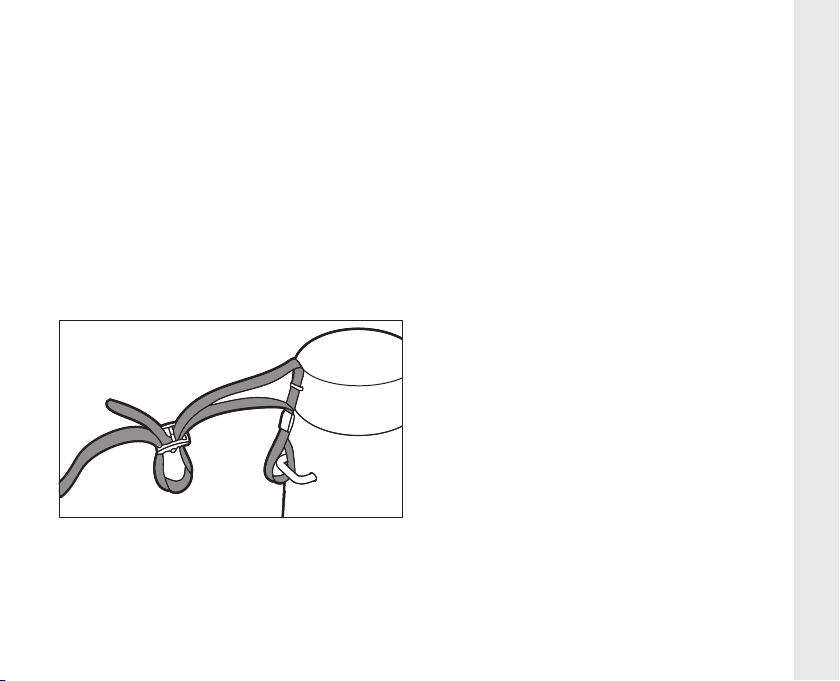

ANBRINGEN DES TRAGRIEMENS UND DES

OKULAR-SCHUTZDECKELS

Hinweis:

Falls Sie die Okular-Schutzdeckel am Tragriemen

befestigen möchten, muss dies zusammen mit dem

Anbringen des Tragriemens am Fernglas erfolgen.

MONTAGE DER OBJEKTIV-SCHUTZDECKEL

Zur Montage der Objektivschutzdeckel schieben Sie

zunächst die Adapterringe über die Objektive des

Fernglases. Achten Sie darauf, dass die Aussparun-

gen in den Adaptern zum Fernglas zeigen und an

der unteren Brücke des Fernglases ansetzen. Die

Adapterringe sollten mit der Gummiarmierung des

Fernglases vorne bündig abschließen. Montieren

Sie nun die eigentlichen Deckel, indem Sie die

verlängerten Laschen durch die entsprechenden

Öﬀnungen an den Adapterringen schieben. Die

Deckel setzen sich beim Schließen in das Gehäuse

der Objektive und decken diese ab.

A A

EINSTELLEN DER AUGENMUSCHELN

Die Okular-Augenmuscheln 1lassen sich durch

Drehen einfach verstellen und rasten in den

gewählten Positionen sicher ein. Zur gründlichen

Reinigung der Okulare können sie auch ganz

entfernt werden.

Für die Beobachtung mit Brille (Bild A) bleiben die

Augenmuscheln in der ganz eingedrehten Stellung.

Für die Beobachtung ohne Brille werden sie durch

Drehen gegen den Uhrzeigersinn herausgedreht. Es

stehen drei Positionen zur optimalen Anpassung der

Pupillenlage zu Verfügung (Bilder B, C).

C D

Sind die Okulare stark verschmutzt, empﬁehlt

es sich, die Augenmuscheln zur Säuberung

abzunehmen (Bild D).

Die Augenmuscheln verfügen über eine Verlustsi-

cherung. Um sie zu entsichern, werden sie über die

letzte Rastposition (Bild C) hinaus noch ein wenig

weiter gegen den Uhrzeigersinn gedreht. Sie

bewegen sich dabei wieder ein wenig nach unten. In

dieser Position können die Augenmuscheln

abgezogen werden (Bild D).

EINSTELLEN DES AUGENABSTANDS

Durch Knicken des Fernglases um die Gelenkachse

wird der individuelle Augenabstand eingestellt.

Rechtes und linkes Sehfeld müssen dabei zu einem

kreisrunden Bild verschmelzen.

EINSTELLEN DER SCHÄRFE/

DIOPTRIENAUSGLEICH

Die Einstellung der Schärfe auf verschieden weit

entfernte Objekte erfolgt bei den Leica Noctivid

Ferngläsern mit der Zentralfokussierung (Bild A).

In diese Zentralfokussierung ist auch die Dioptrie-

Anpassung zum Ausgleich individueller Fehlsichtig-

keit bei der Beobachtung ohne Brille integriert.

Um die Dioptrie einzustellen, stellen Sie als erstes

das Fernglas nur mit dem linken Auge auf ein

bestimmtes Objekt scharf. Merken Sie sich dieses

Objekt und verändern Sie ihre Entfernung dazu

nicht.

Ziehen Sie nun das Rad der Zentralfokussierung in

Okularrichtung heraus (Bild B).

Stellen Sie dann mit dem rechten Auge das gleiche

Objekt wie zuvor scharf.

Drücken Sie das Rad abschließend in Objektivrich-

tung. Die Dioptrie-Anpassung ist dadurch für weitere

Beobachtungen gesichert, sie muss also nur einmal

pro Benutzer eingestellt werden.

SKALENANGABEN

Die jeweilige Dioptrie-Einstellung können Sie im

Skalenfenster oben auf der Zentralfokussierung

ablesen. Bei dem abzulesenden Wert ist der

Abstand zwischen zwei langen Strichen gleich ca.

einer Dioptrie Fehlsichtigkeitsdiﬀerenz zwischen

linkem und rechtem Auge.

Wird das Fernglas von verschiedenen Personen

benutzt und die Einstellung der Dioptrie-Anpassung-

verändert, so kann es anhand der einmal ermittelten

Skaleneinstellung immer wieder individuell

zurückgestellt werden.

PFLEGE/REINIGUNG

Eine besondere Pﬂege Ihrer Leica Noctivid

Ferngläser ist nicht notwendig. Grobe Schmutzteil-

chen, wie z.B. Sand, sollten mit einem Haarpinsel

entfernt oder weggeblasen werden. Fingerabdrücke

u.ä. auf Objektiv- und Okular-linsen können mit

einem weichen, sauberen Leder oder staubfreien

Tuch abgewischt werden. Bei starker Verschmut-

zung, z.B. der Augenmuscheln, kann eine Reinigung

des Fernglases durch einfaches Abspülen unter

ﬂießendem Wasser erfolgen. Salzwasser sollte eben-

so abgespült werden. Wasserﬂecken auf den

Objektiv- und Okularlinsen lassen sich am

einfachsten mit einem mit Wasser befeuchteten

Tuch entfernen.

In den Mitteltrieb eingedrungene Feuchtigkeit

(sichtbar im Skalenfenster), trocknet am schnellsten

ab, wenn die Zentralfokussierung 3entkoppelt ist.

Alkohol und andere chemische Lösungen

dürfen nicht zur Reinigung benutzt werden.

Wichtig:

Üben Sie auch beim Abwischen stark verschmutzter

Linsenoberﬂächen keinen Druck aus. Die Vergütung

ist zwar hochabriebfest, durch Sand oder Salzkris-

talle die sich bereits auf der Linse beﬁnden, kann

sie dennoch beschädigt werden.

ZUBEHÖR

Einzelheiten zum umfangreichen Zubehör-Sortiment

für Ihr Leica Noctivid-Fernglas ﬁnden Sie auf der

Homepage der Leica Camera AG:

www.leica-camera.com

ERSATZTEILE

Falls sie einmal Ersatzteile für Ihr Fernglas

benötigen sollten, wie z.B. Augenmuscheln, Deckel

oder Tragriemen, wenden Sie sich bitte an unsere

Customer Care-Abteilung oder Ihre Leica Landesver-

tretung. Die Adressen sind in der Garantiekarte

aufgeführt.
