LEGRAND In One 770 24 Manual de usuario

Mosaic™

Inter centralisé de volets

770 24

Caractéristiques

N0064KN5/00

Tension 100 - 240 VA

Fréquence 50 - 60 Hz

2 x 1,5 / 1 x 2,5 mm2

Profondeur = 40 mm mini

-5 à + 45°C

EN 50065

IEC 60669-2-1

Câblage

Consignes de sécurité :

Ce produit doit être installé de préférence par un électricien qualifié. Une installation et une utilisation incorrectes

peuvent entraîner des risques de choc électrique ou d’incendie.

Avant d’effectuer l’installation, lire la notice, tenir compte du lieu de montage spécifique au produit.

Ne pas ouvrir l’appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et

habilité Legrand. Toute ouverture ou réparation non autorisée annule l’intégralité des responsabilités, droits à remplacement

et garanties.

Utiliser exclusivement les accessoires de la marque Legrand.

8 mm

E2E1

Commandes entrées auxiliaires :

E1 = Montée

E2 = Descente

Description

Configuration d’usine

A la première mise sous tension l’appui sur les touches commande l’ensemble des points d’ouvrants (volets ou sto-

res) de l’installation.

Cette possibilité est offerte afin de pouvoir vérifier le bon fonctionnement et raccordement de tous les volets.

Un double appui sur la touche Learn(1) annule cette fonction de commande générale.

(1) Touche de programmation ou apprentissage.

Cellule infrarouge

Touches de

commande

Voyant LEARNTouche LEARN

L’inter centralisé est un :

• Emetteur : qui permet de commander l’ensemble des ouvrants reliés aux bornes des récepteurs qui lui ont été associés

lors de la procédure d’apprentissage(1)

Un appui sur une touche provoque son clignotement pendant 10s.

Il possède deux entrées auxiliaires E1 et E2 qui peuvent être reliées à un interrupteur horaire, à un interrupteur crépuscu-

laire :

- L’apparition de la phase sur E1 déclanche la montée des volets connectés aux récepteurs associés à l’inter centralisé.

- L’apparition de la phase sur E2 déclanche la descente des volets connectés aux récepteurs associés à l’inter centralisé.

Remarques :

Il possède une interface infrarouge qui permet de commander des produits de l’installation à partir d’un émetteur infra-

rouge “In One by Legrand” (ex. : Réf. 882 00).

(1) Apprentissage : procédure qui permet de définir et d’enregistrer un scénario(2).

(2) Scénario : ensemble de commandes exécutées simultanément sur les différents récepteurs (acteurs) qui ont été associés à l’émetteur (lea-

der) lors de la procédure d’apprentissage.

Fonctionnement

Attention :

La commande Stop n’est pas réalisable à partir des entrées auxiliaires E1 et E2







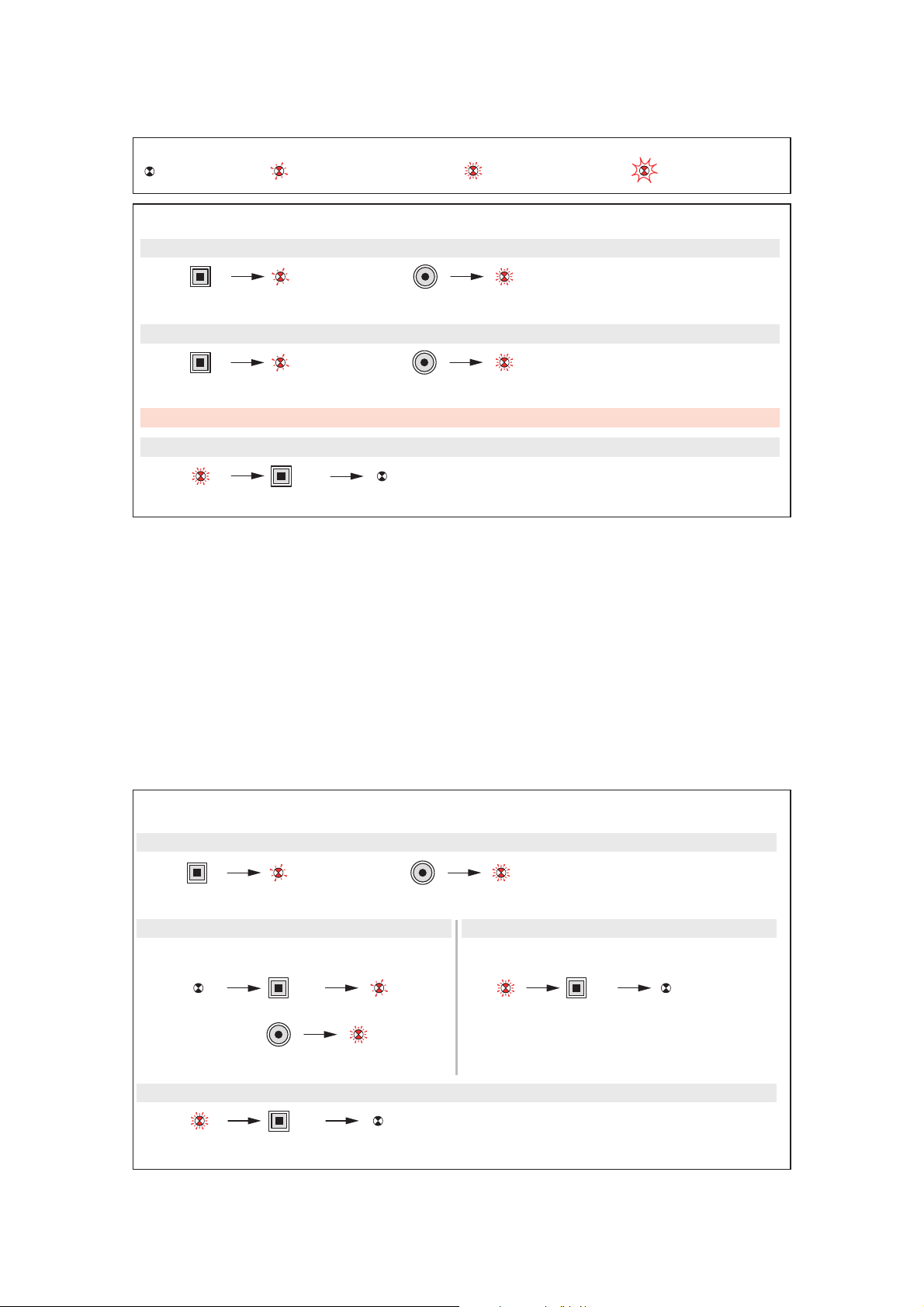

Apprentissage du scénario

Légende

Le voyant s'éteint

Appuyer sur

LEARN

Appuyer sur l’une des 3 touches de commande

qui doit piloter l’ensemble des récepteurs.

Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur l’une des 3 touches de commande

du récepteur qui doit être associé à l’émetteur.

Les voyants de tous les produits s'éteignent.

Etape 1 : débuter l'apprentissage (sur l’émetteur)

Etape 2 : ajouter un récepteur au scénario (sur le récepteur)

Etape 3 : enregistrer le scénario (sur l’émetteur)

Pour ajouter plusieurs produits au scénario, répéter pour chaque récepteur les opérations et .

Le voyant clignote

lentement

Le voyant clignote

rapidement Le voyant flashe









Modifier le scénario

Etape 1 : ouvrir le scénario (sur l’émetteur)

Etape 1 :

Etape 3 : enregistrer le scénario (sur l’émetteur)

Appuyer sur

LEARN

Appuyer sur l’une

des 3 touches de commande

Les voyants de tous les produits

du scénario clignotent.

Ajouter 1 récepteur au scénario

(sur le récepteur à ajouter au scénario)

Appuyer sur LEARN Appuyer sur

LEARN

Appuyer sur

LEARN

Appuyer sur l’une

des 3 touches de commande

Retirer 1 récepteur du scénario

(sur le récepteur à retirer)

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

 

Effacement d’un scénario (sur l’émetteur)

Appuyer sur

LEARN

Retour du produit

en configuration usine

Appuyer sur

LEARN

et maintenir 10 s

5 s

Problèmes et solutions

Problème Cause Solution

Le voyant learn s'allume pendant L'apprentissage est impossible. Installer des produits compatibles.

5 secondes.

Le voyant learn s'allume pendant Le nombre des émetteurs Supprimer les scénarios inutilisés.

10 secondes. mémorisés est supérieur à 32.

Pendant l'apprentissage le voyant Le mode apprentissage se ferme Recommencer l'apprentissage.

learn ne clignote plus. aubout de 10 minutes

(sans action).

La touche fonction programmée Après un appui sur le bouton Recommencer l'apprentissage.

ne fonctionne pas. learn l'apprentissage de la touche

fonction se fait dans la minute

qui suit.

A l'enregistrement du scénario, Mauvaise communication entre Vérifier le câblage (connexion).

les voyants learn de certains les produits. Rechercher l'existence d'un

récepteurs ne s'éteignent pas. dispositif perturbateur.

L'isoler avec un filtre.

MosaicTM

Gecentraliseerde inter voor luiken

770 24

Eigenschappen

Spanning 100 – 240 V~

Frequentie 50 – 60 Hz

2 x 1,5 of 1 x 2,5 mm2

Diepte = min. 40 mm

-5°C tot +45°C

EN 50065

IEC 60669-2-1

1010

Bekabeling

Dit product moet bij voorkeur door een vakbekwame elektricien geïnstalleerd worden. Bij een onjuiste installatie en

een onjuist gebruik bestaat het risico van elektrische schokken of brand.

Lees alvorens de installatie uit te voeren de handleiding door en houd rekening met de specifieke montageplaats van het

product.

Het apparaat niet openen. Alle Legrand* producten mogen uitsluitend geopend en gerepareerd worden door personeel dat

door Legrand* is opgeleid en bevoegd verklaard. In geval van ongeoorloofd openen of repareren kan geen enkele aanspra-

kelijkheid aanvaard worden, vervalt het recht op vervanging en zijn de garanties niet meer geldig.

Gebruik uitsluitend accessoires van het merk Legrand.

8 mm

E2E1

Commando’s hulpingangen:

E1 => Omhoog

E2 => Omlaag

1111

Omschrijving

Standaardconfiguratie

Bij de eerste inschakeling worden bij een druk op de toetsen alle openingspunten (luiken of jaloezieën) van de

installatie bediend.

Deze mogelijkheid wordt geboden om de goede werking en aansluiting van alle luiken te kunnen controleren.

Door tweemaal op Learn(1) te drukken, wordt deze algemene bedieningsfunctie geannuleerd.

(1) Toets voor programmering of inlezen.

Infrarode cel

Bedieningstoetsen

Controlelampje LEARNToets LEARN

De gecentraliseerde inter is een :

• Zender waarmee alle openslaande ramen en deuren bediend worden die aan de klemmen van de ontvangers tijdens het

inlezen(1) gekoppeld werden.

Na een druk op een toets knippert deze gedurende 10s.

Hij bezit twee hulpingangen E1 en E2 die aan een tijdschakelaar, een schemeringsschakelaar kunnen worden verbonden :

- Het verschijnen van de fase op E1 ontkoppelt het omhoog gaan van de luiken die zijn aangesloten op de aan de gecen-

traliseerde inter gekoppelde ontvangers.

- Het verschijnen van de fase op E2 ontkoppelt het omlaag gaan van de luiken die zijn aangesloten op de aan de gecen-

traliseerde inter gekoppelde ontvangers.

Opmerking :

Het heeft een Infrarode interface waarmee producten van de installatie vanaf een infrarode zender "In One by Legrand"

bediend kunnen worden (bijv. : Ref. 882 00).

(1) Inlezen : procedure waarbij een scenario(2) bepaald en geregistreerd kan worden.

(2)Scenario : het geheel van alle gelijktijdig uitgevoerde commando's op de diverse ontvangers (actoren) die tijdens het inlezen aan de zender

(leader) verbonden zijn.

Werking :

Let op:

Het commando Stop kan niet uitgevoerd worden vanuit de hulpingangen E1 en E2.

1313







Inlezen van het scenario

Legende

Het controlelampje

gaat uit

Druk op

LEARN

Druk op één van de 3 bedieningtoetsen

Druk op

LEARN

Druk op

LEARN

Druk op één van de 3 bedieningtoetsen

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd.

Stap 1 : beginnen met aanleren (op de LEADER)

Stap 2 : voeg een actor toe aan het scenario (op de ACTOR)

Stap 3 : het scenario registreren (op de LEADER)

Herhaal voor het toevoegen van meerdere producten aan het scenario voor iedere actor de handelingen en .

Het controlelampje

knippert langzaam

Het controlelampje

knippert snel

Het controlelampje

flitst

1414









Wijziging van een scenario

Stap 1 : open het scenario (op de zender)

Stap 2 :

Stap 3 : registreer het scenarion (op de zender)

Druk op LEARN Druk op de bedieningstoets die het

scenario bestuurt

De controlelampjes van alle producten

van het scenario knipperen

Voeg 1 ontvanger toe aan het scenario

(op de ontvanger toe te voegen aan het scenario)

Druk op LEARN Druk op LEARN

Druk op LEARN

Druk op één van de 3

bedieningtoetsen

Verwijder 1 outvanger uit het scenario

(op de te verwijderen ontvanger)

De controlelampjes van alle producten gaan uit.

Het scenario is geregistreerd

1515

 

Wissen van een scenario (op de zender)

Druk op LEARN

Terugkeer van het product

naar de standaardconfiguratie

Druk op LEARN

en houd deze 10s ingedrukt

5 s

Problemen en oplosisngen

ProbleemReden Oplossing

Le verklikker learn gaat aan De programmatie is onmogelijk . Installeer compatibele produkten.

gedurende 5 seconden.

Le verklikker learn gaat aan Het aantal gememoriseerde zenders Wis onnodige scenarioís.

gedurende 10 seconden. overstijgt 32.

Tijdens de programmatie knippert De programmatiemodus sluit zichzelf De programmatie herbeginnen.

de verklikker learn niet meer. af na 10 minuten

zonder actie.

De toets geprogrammeerde functie Na een druk op de learn-knop De programmatie herbeginnen.

werkt niet. voltrekt de programmatie van de

functietoets zich in de volgende

minuut.

Bijhet memoriseren van het Slechte communicatie tussen de Kijk de bekabeling na (aansluiting).

scenario, gaan de verklikkers van de produkten. Kijk na of er geen storingselement

learn-toetsenvan sommige aanwezig is.

ontvangers niet uit. Dit isoleren met een filter.

1717

MosaicTM

Central shutter switch

770 24

Characteristics

Voltage 100-240 V AC

Frequency 50-60 Hz

2 x 1.5 or 1 x 2.5 mm2

Profondeur = 40 mm mini

-5°C to + 45°C

EN 50065

IEC 60669-2-1

1818

Cabling

This product must be installed preferably by a qualified electrician. Incorrect installation and use can entail the risks of

electric shock or fire.

Before carrying out the installation, read the instructions and take account of the product's specific mounting location.

Do not open up the device. All Legrand* products must be exclusively opened up and repaired by personnel having received

Legrand* training and qualification. Any unauthorized opening or repair cancels the comprehensiveness of the liabilities and

the rights to replacement and guarantees.

Only use Legrand brand accessories.

8 mm

E2E1

Auxiliary input controls:

E1 => Up

E2 => Down

1919

Description

Factory settings

When first powered up, pressing the buttons controls all the opening points (roller shutters or blinds) of the

installation.

This option is provided so that the correct operation and connection of all the shutters can be checked.

Pressing Learn(1) twice cancels this general control function.

(1) Programming or learning button.

Infrared cell

Control

buttons

LEARN indicatorLEARN button

The central shutter switch is a :

• Transmitter that controls all the openings linked to the terminals of the receivers linked with it during the learning

procedure(1).

One press on a button makes it blink for 10 secs.

It has two auxiliary inputs E1 and E2 that can be linked to a time switch, dusk switch, etc. :

- The appearance of phase on E1 starts the rise of the shutters connected to the receivers linked to the central switch.

- The appearance of phase on E2 starts the lowering of the shutters connected to the receivers linked to the central

switch.

Note :

It has an infrared interface for controlling products of the installation using an "In One by Legrand" infrared transmitter

(e.g. Cat. No. 882 00).

(1)Learning : procedure that enables a scenario(2) to be defined and saved.

(2)Scenario : set of controls executed simultaneously on the various receivers (actors) that have been linked to the transmitter (leader) during

the learning procedure.

Operation:

Important :

The Stop control cannot be made from the auxiliary inputs E1 and E2.

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de LEGRAND

LEGRAND

LEGRAND 4 130 09 Manual de usuario

LEGRAND

LEGRAND Raritan Dominion User Station Manual de usuario

LEGRAND

LEGRAND adorne ASPD1531 Manual de usuario

LEGRAND

LEGRAND Belanko 6 171 00 Manual de usuario

LEGRAND

LEGRAND Wattstopper LMDM-101 Manual de usuario

LEGRAND

LEGRAND radiant WNRL10 Manual de usuario

LEGRAND

LEGRAND Adorne sofTap WNAL10 Manual de usuario

LEGRAND

LEGRAND Wattstopper LMDM-101-B Manual de usuario

LEGRAND

LEGRAND LEXIC 037 23 Manual de usuario

LEGRAND

LEGRAND MicroRex D21 Manual de usuario

LEGRAND

LEGRAND 0 784 61L Manual de usuario

LEGRAND

LEGRAND Niloe LE-764507 Manual de usuario

LEGRAND

LEGRAND In One 916 29 Manual de usuario

LEGRAND

LEGRAND Arteor 5720 83 Manual de usuario

LEGRAND

LEGRAND PRO 21 Galea Sistena NGS Solfa Smart Control 7759... Manual de usuario

LEGRAND

LEGRAND Raritan MasterConsole MCD-104-DUAL Manual de usuario

LEGRAND

LEGRAND Wattstopper CS-50 Manual de usuario

LEGRAND

LEGRAND MyHome F524 Manual de usuario

LEGRAND

LEGRAND 34061 Manual de usuario

LEGRAND

LEGRAND 695 03 Manual de usuario

LEGRAND

LEGRAND Galion 2 824 26 Manual de usuario

LEGRAND

LEGRAND In One Mosaic 916 19 Manual de usuario

LEGRAND

LEGRAND Wattstopper LMDM-601 Manual de usuario

LEGRAND

LEGRAND Pro 21 7756 28 Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
