LEGRAND E47ADCN Manual de usuario

www.legrand.com

U1046C-01PC-12W45

E47ADCN

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

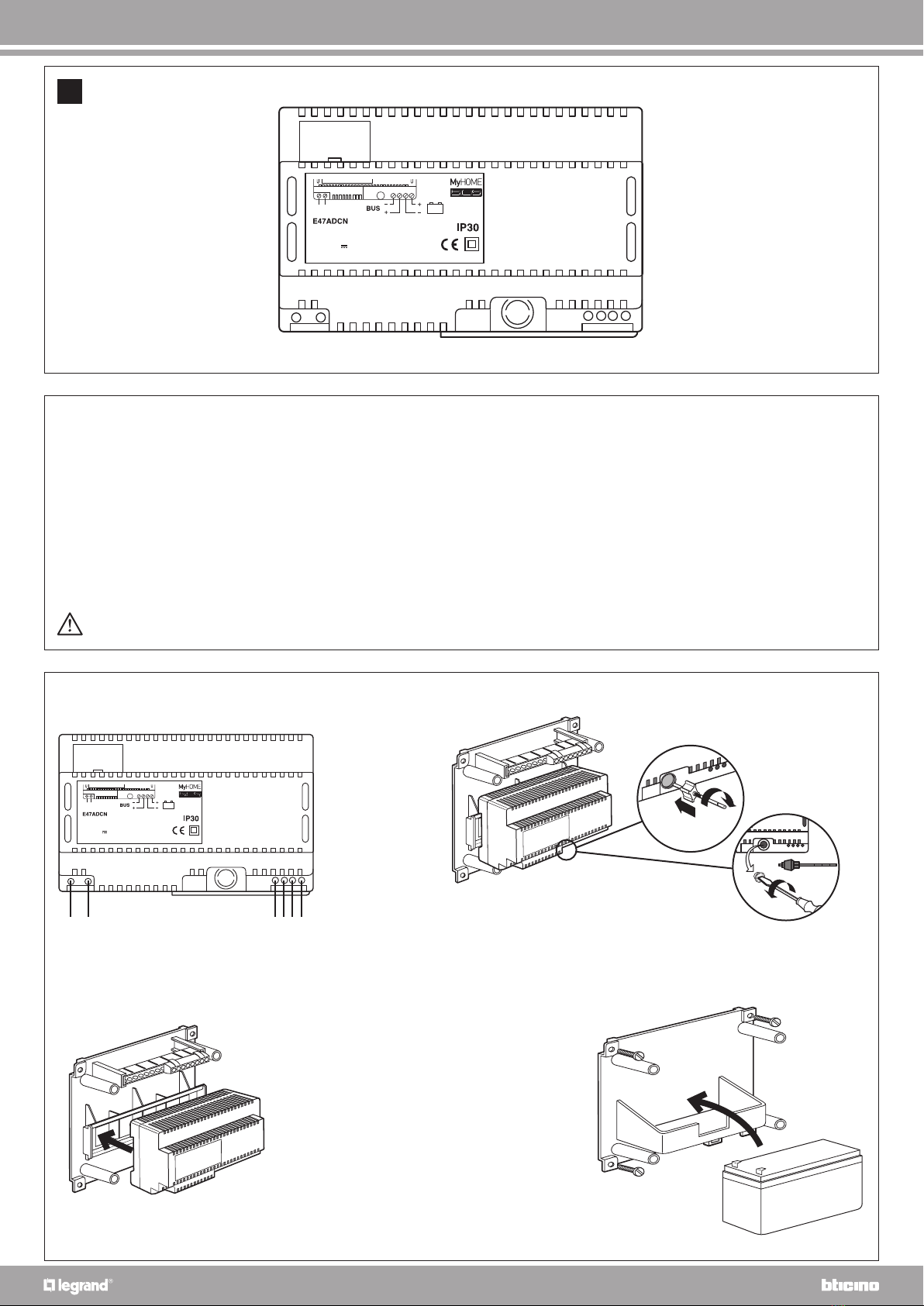

Collegare i cavi di alimentazione 230V a.c. ai morsetti

(1) ed il BUS ai morsetti (2).

Estrarre completamente il dispositivo di protezione.

Installare l’alimentatore all’interno del

centralino art. F115/8A (BTicino).



















INSTALLAZIONE

90°

1 2 3

DESCRIZIONE

Alimentatore da utilizzarsi per l’alimentazione del sistema

antifurto in abbinamento con la sirena esterna art. 4072A

(opzionale), realizzato in contenitore modulare per guida

DIN (8 moduli). È progettato per l’installazione nei centralini

da parete art. F115/8A (BTicino).

L’alimentatore è realizzato per essere collegato a una

batteria 12V - (6,5 ÷ 24)Ah per il funzionamento in tampone

del sistema.

È consigliabile utilizzare per la batteria da 7,2 Ah un quadro

murato con l’ausilio degli art. F496/FF e F496/PF (BTicino).

CARATTERISTICHE

- Alimentazione: 230Va.c. ± 10% 50-60Hz

- Uscita: bifilare

- Corrente massima per impianto antifurto: 700 mA

- Corrente massima per impianto automazione: 1A

- Corrente di ricarica della batteria: 400 mA

- Tensione nominale in uscita 27,5V d.c.

- Autonomia impianto: vedi tabella BOX 5

- Grado di protezione IP: IP30

- Temperatura di funzionamento: (+5 ÷ +40) °C

- Protezione antimanomissione mediante art. L4630

- Livello di prestazione (norma CEI 79-2): 2

- Fusibile F1: F5AL

La batteria 24 Am non risulta coperta da

certificazione IMQ Allarme.

Installare la batteria tampone nell’apposita

sede del contenitore art. F115/8B (BTicino)

da 7,2 Ah.



 

Installare i coperchi di

chiusura dei contenitori.

Collegare le batterie ai morsetti

dell’alimentatore (3) utilizzando

l’apposito cavo completo di

protezione con fusibile.

Prestare attenzione alla

polarità della batteria

durante il collegamento.

In questo modo il sistema rispetta il livello 1 della norma CEI 79-2.

Per rispettare il livello 2 installare alimentatore e batteria all’interno di un quadro murato con l’ausilio degli art. F496/FF e F496/PF

(BTicino).

L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua, quando montato nel contenitore F115/8A (BTicino)

Nella tabella seguente viene indicato il massimo assorbimento che l’impianto deve avere a seconda della batteria

installata e del livello di autonomia richiesto. In ogni caso l’assorbimento massimo non deve superare i 700 mA.

(*) In questi casi il sitema rispetta il livello 2 della norma CEI 79-2.







Nel caso si intenda proteggere il vano batteria,

collegare il contatto presente sul contenitore

art. F115/8B (BTicino) (4) ad una linea tamper.







tipo di batteria installata

7,2 Ah 12 Ah 24 Ah

autonomia in caso

di mancanza di rete

24 h 110 mA (*) 190 mA (*) 380 mA

15 h 180 mA 300 mA 600 mA

8 h 340 mA 560 mA 700 mA

La batteria 24 Am non risulta coperta da certificazione IMQ Allarme.

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

DESCRIPTION

Power supply to be used for the burglar-alarm system power

supply together with the external siren item 4072A (optional),

made in modular container for DIN rail (8 modules).

It is designed for installation in surface-mounted switchboards

item F115/8A (BTicino).

The power supply is made to be connected to a 12V battery -

(6.5 - 24) Ah for the system’s back-up working.

It is recommended that the 7.2 Ah battery is installed on a

distribution board flush mounted to the wall using items

F496/FF and F496/PF (BTicino).

FEATURES

- Power supply: 230Va.c. ± 10% 50-60Hz

- Output: two wire

- Maximum current for burglar-alarm system: 700 mA

- Maximum current for automation system: 1A

- Battery charging current: 400 mA

- Rated voltage in output 27,5V d.c.

- System lifetime: see table BOX 5

- Degree of IP protection: IP30

- Operating temperature: (+5 ÷ +40) °C

- Protection against tampering by means of item L4630

- Performance level (CEI 79-2 standard): 2

- F1 Fuse: F5AL

Connect the 230V a.c. power supply wires to the terminals (1)

and the telephone pair to the terminals (2).

Extract the protection device completely.

Install the power supply inside the

switchboard item F115/8A (BTicino)

Install the back-up battery in the socket of

container item F115/8B (BTicino) 7.2 Ah.



















INSTALLATION

90°

1 2 3

The 24 Am battery is not cover

by IMQ Alarm certification

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20



 

Install the container

closing covers

Connect the batteries to the

power supply terminals (3)

using the correct wire complete

with protection with fuse.

Be careful with the battery

polarity during the

connection.

This ensures that the system complies with level 1 of CEI 79-2 standard.

In order to comply with level 2, install the power supply and the battery on a distribution board flush mounted to the wall, using items

F496/FF and F496/PF (BTicino).

When fitted inside the F115/8A (BTicino) enclosure, the device must be kept away from water drips and sprays.

The following table gives the maximum absorption which the system must have depending on the battery installed

and the life-time level required.

In all cases the maximum absorption must not exceed 700 mA.







If you want to protect the battery

compartment, connect the contact on the

container item F115/8B (BTicino) (4) to a

tamper line.







type of battery installed

7,2 Ah 12 Ah 24 Ah

lifetime when

there is

a power cut

24 h 110 mA (*) 190 mA (*) 380 mA

15 h 180 mA 300 mA 600 mA

8 h 340 mA 560 mA 700 mA

(*) In these cases the system respects level 2 of standard IEC 79-2.

The 24 Am battery is not cover by IMQ Alarm certification

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

DESCRIPTION

Alimentateur à utiliser pour l’alimentation du système alarme

intrusion avec sirène externe art. 4072A (option), réalisé sous

boîtier modulaire pour guide DIN (8 modules).

Il est conçu pour l’installation sur centrales murales art. F115/8A

(BTicino).

L’alimentateur est conçu pour être branché à une batterie

12V - (6,5 ÷ 24) Ah pour le fonctionnement du système en

alimentation de secours.

Pour la batterie de 7,2 Ah, il est recommandé d’utiliser un

tableau mural encastré avec les articles réf. F496/FF et F496/PF

(BTicino).

CARACTÉRISTIQUES

- Alimentation: 230Va.c. ± 10% 50-60Hz

- Sortie: bifilaire

- Courant maximum pour système alarme intrusion: 700 mA

- Courant maximum pour système d’automation: 1A

- Courant de charge de la batterie: 400 mA

- Tension nominale en sortie 27,5V d.c.

- Autonomie installation: voir tableau BOX 5

- Degré de protection IP: IP30

- Température de fonctionnement: (+5 ÷ +40) °C

- Protection anti-effraction avec art. L4630

- Niveau de performance (norme CEI 79-2): 2

- Fusible F1: F5AL

Brancher les câbles d’alimentation 230Vca aux bornes (1)

et le câble pair téléphonique aux bornes (2).

Extraire complètement le dispositif de protection.

Installer l’alimentateur à l’intérieur de la centrale

art. F115/8A (BTicino).

Installer la batterie tampon

dans le logement prévu à cet effet du

boîtier art. F115/8B (BTicino) de 7,2 Ah.



















INSTALLATION

90°

1 2 3

La batterie 24 Am n’est pas certifiée IMQ Alarme.

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20



 

Mettre en place les couvercles

de protection sur les boîtiers.

Brancher la batterie aux bornes

de l’alimentateur (3) en utilisant

le câble à fusible de protection.

Veiller à respecter la polarité

de la batterie durant le

branchement.

De la sorte, le système est conforme au niveau 1 de la norme CEI 79-2. Pour respecter le niveau 2, installer l’alimentateur et la batterie

à l’intérieur d’un tableau mural encastré avec les articles réf. F496/FF et F496/PF (BTicino).

L’appareil ne doit pas être exposé aux écoulements ni aux projections d’eau, quand il est monté dans le conteneur F115/8A (BTicino).

Dans le tableau ci-dessous est indiquée l’absorption maximum que l’installation doit avoir en fonction de la batterie

installée et du niveau d’autonomie requis.

L’absorption ne doit en aucun cas dépasser 700 mA.







Pour protéger le logement batterie, brancher

le contact présent sur le boîtier art. F115/8B

(BTicino) (4) à une ligne tamper.







type de batterie installée

7,2 Ah 12 Ah 24 Ah

autonomie en cas

de coupure

de courant

24 h 110 mA (*) 190 mA (*) 380 mA

15 h 180 mA 300 mA 600 mA

8 h 340 mA 560 mA 700 mA

(*) Dans ce cas, le système est conforme au niveau 2 de la norme CEI 79-2.

La batterie 24 Am n’est pas certifiée IMQ Alarme.

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

Die Speisekabel 230 V a.c. an die Klemmen (1) und die

Telefonschleife an die Klemmen (2) schließen.

Schutzvorrichtung ganz abnehmen.

Das Netzgerät in die Zentrale

Art. F115/8A (BTicino) installieren.

Pufferbatterie in den Sitz der Schachtel

Art. F115/8B (BTicino) da 7,2 Ah installieren.



















INSTALLATION

90°

1 2 3

BESCHREIBUNG

Netzgerät zur Speisung des Diebstahlschutzsystems, das

zusammen mit der externen Sirene Art. 4072A (Option)

zu verwenden ist und mit einer modularen Schachtel für

Schiene DIN (8 Module) ausgestattet ist. Das Netzgerät ist

zur Installation in den an der Wand montierten Zentralen Art.

F115/8A (BTicino) entwickelt worden. Das Netzgerät muss an

eine Batterie zu 12 V - (6,5 ÷ 24)Ah für den Pufferbetrieb des

Systems angeschlossen werden.

Für die Batterie zu 7,2 Ah ist ein eingemauerter Kasten mit Hilfe

der Art. F496/FF und F496/PF (BTicino) zu empfehlen.

EIGENSCHAFTEN

- Speisung 230Va.c. ± 10% 50-60Hz

- Ausgang: zweidrähtig

- Höchststrom für Diebstahlschutzanlage: 700 mA

- Maximaler Strom der Automationsanlage: 1A

- Batterie-Aufladestrom: 400 mA

- Nennspannung am Ausgang 27,5V d.c.

- Autonomia impianto: vedi tabella BOX 5

- Schutzklasse IP: IP30

- Betriebstemperatur: (+5 ÷ +40) °C

- Aufbrechsicherung durch Art. L4630

- Leistungsstufe (Norm CEI 79-2): 2

- Sicherung F1: F5AL

Die Batterie 24 Am ist nicht mit dem

Zerifikat IMG Alarm versehen.



 

Die Deckel anbringen, um die

Schachteln zu verschließen.

Die Batterie an die Klemmen

des Netzgeräts (3) durch das

entsprechende Kabel mit

Sicherung schließen.

Beim Anschluss auf die

Batteriepole achten.

Das System entspricht somit der Stufe 1 der Norm CEI 79-2.

Um der Stufe 2 zu entsprechen, Netzgerät und Batterie im Inneren eines eingemauerten Kastens mit Hilfe der Art. F496/FF

und F496/PF (BTicino) installieren.

Das Gerät darf nicht Wassertropfen oder –Spritzer ausgesetzt werden, wenn es im Gehäuse F115/8A (BTicino) montiert ist.

In der nachstehenden Tabelle ist die maximale Stromaufnahme der Anlage je nach installierter Batterie und benötigte

Autonomie angegeben.

Die maximale Stromaufnahme darf auf jeden Fall den Wert von 700 mA nicht überschreiten.







Falls der Batteriesitz geschützt werden soll, den

Kontakt an der Schachtel Art. F115/8B (BTicino)

(4) an eine Tamper-Linie schließen.







Typ der installierten Batterie

7,2 Ah 12 Ah 24 Ah

Autonomie

bei

Stromausfall

24 h 110 mA (*) 190 mA (*) 380 mA

15 h 180 mA 300 mA 600 mA

8 h 340 mA 560 mA 700 mA

(*) In diesem Fall entspricht das System der Stufe 2 der Norm CEI 79-2.

Die Batterie 24 Am ist nicht mit dem Zerifikat IMG Alarm versehen.

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20

DESCRIPCIÓN

Alimentador utilizado para la alimentación del sistema de

antirrobo en combinación con la sirena exterior Art. 4072A

(opcional), realizado en una caja modular para guía DIN (8

módulos).

Se ha diseñado para la instalación en centralitas de pared

Art. F115/8A (BTicino). El alimentador se ha realizado para

ser conectado a una batería de 12V - (6,5 ÷ 24)Ah para el

funcionamiento en tampón del sistema.

Es aconsejable utilizar para la batería de 7,2 Ah un cuadro

empotrado en la pared usando los art. F496/FF y F496/PF

(BTicino).

CARACTERÍSTICAS

- Alimentación: 230Va.c. ± 10% 50-60Hz

- Salida: de dos hilos

- Corriente máxima para sistema de antirrobo: 700 mA

- Corriente máxima para sistema de automatización: 1A

- Corriente de recarga de la batería: 400 mA

- Tensión nominal a la salida 27,5V d.c.

- Autonomía del sistema: véase la tabla de la sección 5

- Grado de protección IP: IP30

- Temperatura de funcionamiento: (+5 ÷ +40) °C

- Protección antimanipulación mediante Art. L4630

- Nivel de prestación (norma CEI 79-2): 2

- Fusible F1: F5AL

Conecte los cables de alimentación 230V a.c. a los bornes (1)

y el cable telefónico a los bornes (2).

Extraiga completamente el dispositivo de protección.

Instale el alimentador en el interior de la centralita

Art. F115/8A (BTicino).

Instale la batería tampón en el

correspondiente alojamiento de la caja Art.

F115/8B (BTicino) da 7,2 Ah.



















INSTALACIÓN

90°

1 2 3

La batería 24 Am carece de

certificado IMQ Alarma.

12V

BUS 27V 1A BAT 400 mA

T=5÷40°C F1= F5AL

I MAX= 300 mA

230 ± 10% V~ 50-60Hz



08W20



 

Instale las tapas de cierre

de las cajas

Conecte las baterías a los bornes

del alimentador (3) utilizando el

cable correspondiente dotado

de protección con fusible.

Prestare atención a la

polaridad de la batería

durante la conexión.

En este modo el sistema está conforme con el nivel 1de la norma CEI 79-2.

Para respetar el nivel 2, instale el alimentador y la batería en un cuadro empotrado en la pared, usando los art. F496/FF y F496/PF

(BTicino).

El aparato no debe estar expuesto a goteo o salpicones de agua, cuando está montado en la caja F115/8A (BTicino).

En la tabla siguiente se indica la máxima absorción que el sistema debe tener en función de la batería instalada y el

nivel de autonomía requerido.

En todo caso la absorción máxima no debe exceder los 700 mA.







Si desea proteger el compartimiento de la

batería, conecte el contacto presente en la

caja Art. F115/8B (BTicino) (4) a una línea

anti-intrusión.







tipo de batería instalada

7,2 Ah 12 Ah 24 Ah

autonomía en

caso de

falta corriente

24 h 110 mA (*) 190 mA (*) 380 mA

15 h 180 mA 300 mA 600 mA

8 h 340 mA 560 mA 700 mA

En estos casos el sistema está conforme con el nivel 2 de la norma CEI 79-2.

La batería 24 Am carece de certificado IMQ Alarma.

Otros manuales para E47ADCN

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de seguridad de LEGRAND

LEGRAND

LEGRAND 675 20 Guía de inicio rápido

LEGRAND

LEGRAND tynetec Reach IP Manual de usuario

LEGRAND

LEGRAND Tynetec REACH Manual de usuario

LEGRAND

LEGRAND tynetec ZXT832 Manual de usuario

LEGRAND

LEGRAND tynetec FM0823 Manual de usuario

LEGRAND

LEGRAND 5739 35 Manual de usuario

LEGRAND

LEGRAND Unity System Manual de usuario

LEGRAND

LEGRAND tynetec ZXT830 Manual de usuario

LEGRAND

LEGRAND tynetec Aidcall ZXT434 Manual de usuario

LEGRAND

LEGRAND tynetec ZXT833 Manual de usuario

LEGRAND

LEGRAND Tynetec ZXT813 Manual de usuario

LEGRAND

LEGRAND Tynetec ZXT817 Manual de usuario

LEGRAND

LEGRAND tynetec ZXT821 Manual de usuario

LEGRAND

LEGRAND 625 30 Manual de usuario

LEGRAND

LEGRAND 3486 MyHome Manual de usuario

LEGRAND

LEGRAND 43260 Manual de usuario

LEGRAND

LEGRAND tynetec Advent XT Manual de usuario

LEGRAND

LEGRAND neat SMILE FALL Manual de usuario

LEGRAND

LEGRAND 5739 34 Manual de usuario

LEGRAND

LEGRAND L4601 Manual de usuario

LEGRAND

LEGRAND 84424 Manual de usuario

LEGRAND

LEGRAND tynetec ZXT832 Manual de usuario

LEGRAND

LEGRAND 4073 Manual de usuario

LEGRAND

LEGRAND Tynetec REACH Manual de usuario

Manuales populares de Sistema de seguridad de otras marcas

Inner Range

Inner Range Concept 2000 Manual de usuario

Climax

Climax Mobile Lite R32 Instrucciones de montaje

CADDX

CADDX NX-6 Manual de usuario

FBII

FBII XL-31 Series Manual de usuario

Johnson Controls

Johnson Controls PENN Connected PC10 Manual de usuario

Aeotec

Aeotec Siren Gen5 Manual de usuario

Blaupunkt

Blaupunkt SA 2700 Manual de usuario

IDEAL

IDEAL Accenta Manual del propietario

AJAX

AJAX DoubleButton Manual de usuario

Swann

Swann SW-P-MC2 Manual de usuario

Ecolink

Ecolink Siren+Chime Manual de usuario

Digital Monitoring Products

Digital Monitoring Products XR150 Manual de usuario

EDM

EDM Solution 6+6 Wireless-AE Manual de usuario

Highway Safety Group

Highway Safety Group EA401 Manual de usuario

Siren

Siren LED GSM Manual de usuario

Detection Systems

Detection Systems 7090i Instrucciones de montaje

Se-Kure Controls

Se-Kure Controls MicroMini SK-4841 Manual de usuario

Siemens

Siemens FDM273 Manual de usuario
