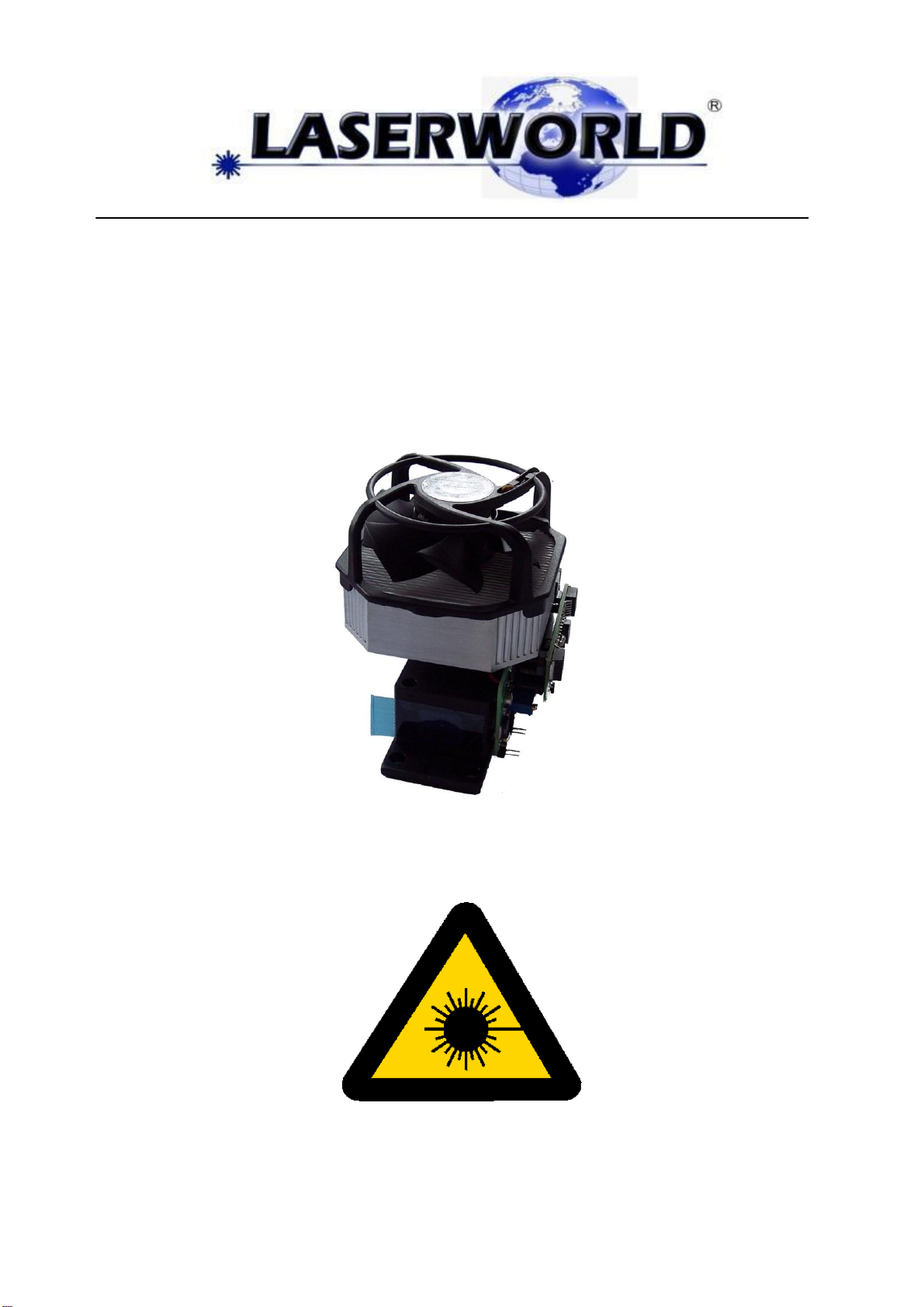

Laserworld RB-1.4 Manual de usuario

RB-1.4

Laser module

Manual

Bedienungsanleitung

Please read this manual before using the module

Bitte lesen Sie diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen!

DANGER LASER RADIATION!

Danger for eyes and skin

All protective measures for a safe operation of this laser must be applied.

Achtung Laserstrahlung. Gefahr für Haut und Augen

Beachten Sie unbedingt die Vorschriften zum sicheren Betrieb

Page/Seite 3of 6

Manual/Bedienungsanleitung: Laserworld RB-1.4

Rev./Stand: 10/2009

Safety instructions

Make sure to use the correct power supply

The operator has to make sure that laser radiation –also reflected laser radiation –higher

than the maximum permissible level is avoided by technical or organisational measures.

Always ensure, that the maximum permissible exposure (MPE) is not exceeded in the area

accesible to the public.

In some countries, the operator must notify the accidence insurance and the authority for

industrial safety, before operating a laser. For more information, contact the relevant

authorities.

Don’t use the module if housing, or electrical pars are visibly damaged.

Do not turn device on and immediately off again frequently.

Always disconnect from mains, when handling, or installing the laser

Do not look into the laser beam directly, especially not with optical instruments.

Do not touch the device with wet hands.

When the laser diode becomes dim or broken, please contact your dealer timely.

Warnhinweise

Bitte stellen Sie sicher, dass die Spannungsversorgung den Angaben entspricht.

Der Laser darf nur von technisch versiertem Fachpersonal gemäß den im jeweiligen Land

geltenden Sicherheitsbestimmungen installiert werden. Insbesondere die darin geforderten

Sicherheitsabstände zwischen Gerät und Publikum, bzw. maximal zulässige

Bestrahlungswerte, müssen immer eingehalten werden.

In bestimmten Ländern kann zusätzlich eine Abnahme durch ein technisches

Überwachungsinstitut erforderlich sein!

Betreiben Sie das Gerät nur gemäß dieser Betriebsanleitung.

Gerät nicht bei hoher Luftfeuchtigkeit, Regen oder in staubiger Umgebung betreiben.

Benutzen Sie das Gerät nicht, wenn sichtbare Beschädigungen am Gehäuse, den

Anschlussfeldern und vor allem an den Stromversorgungsbuchsen oder -kabel vorliegen.

Niemals direkt in den Strahl des austretenden Lasers blicken. Erblindungsgefahr!

Stellen Sie sicher, dass der Netzstecker gezogen ist, wenn Sie am Gerät hantieren bzw. es

installieren.

Das Gerät nicht schnell hintereinander Ein- und Ausstecken, da dies die Lebensdauer der

Laserdiode erheblich verkürzen kann!

Das Gerät sollte sich nach einer Stunde Dauerbetrieb für ca. 15 Minuten abkühlen.

Das Gerät bzw. das Stromkabel nie mit nassen Händen anfassen!

Der Sicherheitsabstand zwischen Gerät und Publikum muss eingehalten werden. Beachten

Sie hierzu Ihre lokalen Sicherheitsvorschriften!

Sollten Störungen am Gerät oder der Diode auftreten, setzen Sie sich bitte mit Ihrem

Händler in Verbindung.

Laserworld RB-1.4 Lasermodul

Professional, Swiss made RB laser module. Very compact, perfect beam. Ideal for show laser

systems. Ideal for combinig with ca. 1200-1500mW green for a perfect white laser light.

Professionelles kompaktes RB Module, hergestellt in der Schweiz. Mit perfektem Strahl, ideal

für Showlaser Anwendungen. In Kombination mit ca. 1200-1500mW grün ergibt sich ein

hervoragender weisser Strahl.

Page/Seite 4of 6

Manual/Bedienungsanleitung: Laserworld RB-1.4

Rev./Stand: 10/2009

Technical data / Technische Daten:

Wavelength

Wellenlänge (nm)

445, 640

Beam (height from base), Strahlhöhe

(vom Boden) mm

Min power, mindest Leistung (mW)

1200

Polarization, Polarisation

1:1

Max Power, maximale Leistung (mW)

1400

Pointing stability after warm up (mrad)

Laser class, Laser Klasse

Operating temperature,

Betriebstemperatur

10-35°C

Red power, rote Leistung (mW)

>550

Expected lifetime (hours), mittlere

Lebensdauer (Stunden)

10000

Modulation

Analogue

Blue power, blaue Leistung (mW)

>650

Size (LxWxH), weight (laser head),

Grösse (LxBxH), Gewicht (Kopf)

130x100x95mm,

0.5kg

Operation Mode, Betriebsmodus

Warm up time, Aufwärmzeit (min)

Beam divergence, Divergenz (mrad)

Power supply, Anschluss

12 V AC, 5A

Beam diameter (at aperture),

Strahldurchmesser (am Ausgang) (mm)

2.5

Data subject to change without notice. Errors and omissions expected!

Änderungen vorbehalten! Aufgrund der Datenmenge sind Fehler nicht

auszuschliessen

Assembly:

mount on a plane heat sink. Use thermal grease. Use thin washers to ensure that the plate

just doesn’t touch the mounting surface. If the plates touch, tightening the screws can lead

to a small bend in the base plate of the module, and the TEC elements can break loose from

the plate.

Montage:

Auf planen Kühlkörper schrauben. Wärmeleitpaste verwenden. Dünne Unterlegscheiben

verwenden, damit sich die Grundplatte und Kühlkörper gerade nicht berühren. Bei Berührung

besteht die Gefahr, dass beim Festziehen der Schraube sich die Platte leicht verbiegt, und

sich die TEC Elemente von der Platte lösen.

Recommended green power, for optimal white balance: 1200-1500mW @ 532nm

Empfohlene grüne Leistung für optimalen Weissabgleich: 1200-1500mW bei 532nm

Page/Seite 5of 6

Manual/Bedienungsanleitung: Laserworld RB-1.4

Rev./Stand: 10/2009

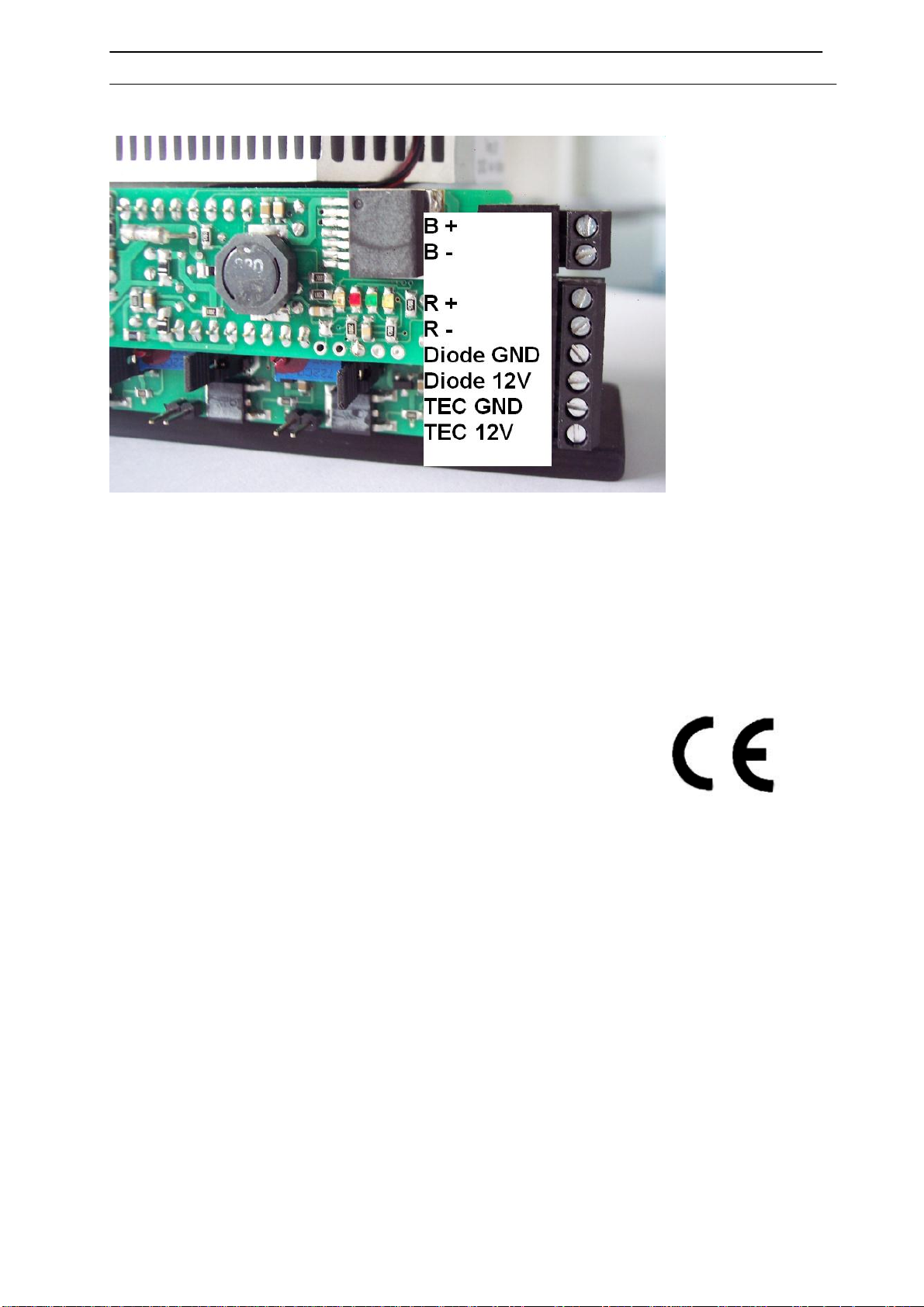

Connectors / Anschlüsse:

Connect both pairs of Gnd, 12V separately to the power supply (12V, 5A).

Blanking: R-, B-, R+, B+, can be used single ended: - connector signal ground (0V), +

connector signal input: 0V laser off, 0..5V increasing output power, 5V maximum output

power. Or symmetric, then apply 0..-2.5V to –connector, and 0..+2.5V to +

Please note, when no blanking signal is connected, the laser will be off!

Bitte die beiden Paare von Gnd/12V Anschlüssen getrennt an ein Netzteil 12V/5A

führen.

Blanking: : R-, B-, R+, B+, können einseitig d.h. –Anschluss an Masse (0V), + Anschluss

Signal: 0V Laser aus, >0 bis 5V zunehmende Helligkeit, bis zur Maximalleistung bei 5V. Oder

symmetrisch, d.h. –Anschluss 0..-2,5 V, + Anschluss 0..2,5V betrieben werden. Ohne

Blankingsignal keine Laserausgabe!

Please note

This device has left our premises in absolutely perfect condition. In order to maintain this

condition and to ensure a safe operation, it is absolutely necessary for the user to follow the

safety instructions and warning notes written in this user manual.

Laserworld cannot be made liable for damages caused by incorrect installations and unskilled

operation!

For service please contact your dealer, or see http://en.laserworld.com/en/reclamation-service.html

Abschließende Erklärung

Sowohl Produkt als auch Verpackung sind beim Verlassen der Fabrik einwandfrei. Der

Benutzer des Geräts muss die lokalen Sicherheitsbestimmungen und die Warnhinweise in der

Betriebsanleitung beachten. Schäden, die durch unsachgemäße Handhabung entstehen,

unterliegen nicht dem Einflussbereich der Herstellers und Händlers. Somit wird keine Haftung

bzw. Gewährleistung übernommen.

Sollten Änderungen an dieser Bedienungsanleitung vorgenommen werden, können wir Sie

darüber nicht in Kenntnis setzen. Bitte kontaktieren Sie für Fragen Ihren Händler.

Für Service wenden Sie sich an Ihren Händler, oder gehen auf http://www.laserworld.com/rma-service.html

Page/Seite 6of 6

Manual/Bedienungsanleitung: Laserworld RB-1.4

Rev./Stand: 10/2009

EU-declaration of conformity

We hereby confirm that the following device

Laserworld RB-1.4

complies with the essential safety requirements, laid down in the

regulations of the committee to assimilate the provisions of law of all participating EU states

on the electromagnetic compatibility (89/336/EWG) and with the requirements relating to

the Low Voltage Directive (LVD 2006/95/EG) was based on the following standards:

DIN EN 61000-3-2:2000 + A2: 2005

DIN EN 61000-3-3:1995 + A1: 2001

Furthermore, the device is verified in correspondence to the laser class regulations DIN EN

60825-1, if properly set up according to the upper mentioned laser safety regulation.

After installing the device, an inspection and official approval is indispensable for the overall

setup. The inspection must follow the European guidelines EN 60825-1 and corresponding

regulations for the prevention of accidents BGV-B2.

This declaration is executed on behalf of the manufacturer:

EG-Konformitätserklärung

Für das nachfolgend bezeichnete Erzeugnis

Laserworld RB-1.4

Die Konformität des Gerätes mit den Vorschriften des Rates bezüglich Elektromagnetische

Verträglichkeit (2004/108/EG), bzw. der Niederspannungsrichtlinie 2006/95/EG wird durch

Einhaltung folgender Normen erreicht

DIN EN 61000-3-2:2000 + A2: 2005

DIN EN 61000-3-3:1995 + A1: 2001

Weiterhin wurde das Gerät entsprechend der Richtlinien der EN 60825-1 Laserschutzklassen

geprüft. Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus

unerlässlich und muss nach den Richtlinien der EN 60825-1 und korrespondierender

Unfallverhütungsvorschrift BGV B2 vorgenommen werden.

Diese Erklärung wird abgegeben für den Hersteller:

Laserworld (Switzerland) AG

Kreuzlingerstrasse 5

8574 Lengwil-Oberhofen

SWITZERLAND

Authorized person/Vertretungsberechtigte Personen:

Supervisory Board/Verwaltungsrat Mr. Martin Werner

Place of business/Sitz des Unternehmens: 8574 Lengwil-Oberhofen, Switzerland / Schweiz

Company number/Firmennummer: CH-440.3.020.548-6

Commercial registry/Handelsregister Kanton Thurgau

www.laserworld.com

[email protected]

Representative according to EMVG /Bevollmächtigter im Sinne des EMVG:

Cleantech Europe GmbH

Geschäftsführer: Thomas Schulze

Fürkhofstr. 5

81927 München / DE

Page/Seite 7of 6

Manual/Bedienungsanleitung: Laserworld RB-1.4

Rev./Stand: 10/2009
