BRUCIATORI A GAS A DUE FIAMME

DOUBLE-FLAME GAS BURNERS

BRULEURS A GAZ A DEUX FLAMMES

ZWEIFLAMMIGE GASBRENNER

QUEMADORES A GAS CON DOS LLAMAS

310 - 430 PM/2-E

AZIENDA CERTIFICATA ISO 9001

MANUALE DI

INSTALLAZIONE E

MANUTENZIONE

INSTALLATION

AND MAINTENANCE

MANUAL

NOTICE

D’INSTALLATION ET

D’ENTRETIEN

MANUAL PARA LA

INSTALACIÓN Y EL

MANTENIMIENTO

INSTALLATIONS-

UND

WARTUNGSANLEITUNG

Lesen Sie die Anleitungen in diesem Handbuch aufmerksam durch, da sie Ihnen wichtige

Hinweise für eine sichere Installation, Wartung und einen sicheren Betrieb liefern. Bewahren

Sie dieses Handbuch für spätere Verwendung sorgfältig auf. Die Installation muß von Fa-

chpersonal ausgeführt werden, das für die Einhaltung der geltenden Sicherheitsvorschriften

verantwortlich ist.

DEUTSCH 70

Read all warnings and instructions contained in this manual carefully as they give important

safety instructions regarding installation, use and maintenance.

Keep this manual for future reference. Installation must be carried out by qualiﬁed personnel

who will be responsible for observance of safety standard in force.

ENGLISH 26

Lean detenidamente las instrucciones y advertencias que contiene el presente folleto ya

que dan indicaciones importantes relativas a la seguridad de la instalación, al uso y al

mantenimiento. Conserven con cuidado este folleto para cualquier ulterior consulta. La

instalación debe ser efectuada por personal técnico cualiﬁcado que será responsable del

respeto de las normas de seguridad vigentes.

ESPAÑOL 92

Leggere attentamente le istruzioni ed avvertenze contenute sul presente libretto in quanto

forniscono importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e di

manutenzione. Conservare con cura questo libretto per ogni ulteriore consultazione.

L’installazione deve essere effetuata da personale qualiﬁcato che sarà responsabile del

rispetto delle norme di sicurezza vigenti.

ITALIANO 4

FRANÇAIS 48

Lire attentivement le mode d’emploi et les instructions du présent livret car ils fournissent des

indications importantes pour la sécurité de l’installation, de l’emploi et de la manutention.

Conserver avec soin ce livret pour ultérieures consultations.

L’installation doit être effectuée par un personnel qualiﬁé qui sera responsable de respecter

les normes de sécurité en vigueur.

INDICE PAGINA

NORME GENERALI ______________________________________________________ 5

DESCRIZIONE __________________________________________________________ 7

DIMENSIONI ___________________________________________________________ 8

COMPONENTI PRINCIPALI________________________________________________ 8

CARATTERISTICHE TECNICHE _____________________________________________ 9

CURVE DI LAVORO______________________________________________________ 9

CURVE PRESSIONE/PORTATA GAS_______________________________________10

MONTAGGIO ALLA CALDAIA ___________________________________________12

COLLEGAMENTI ELETTRICI_______________________________________________13

POSIZIONE ELETTRODI__________________________________________________14

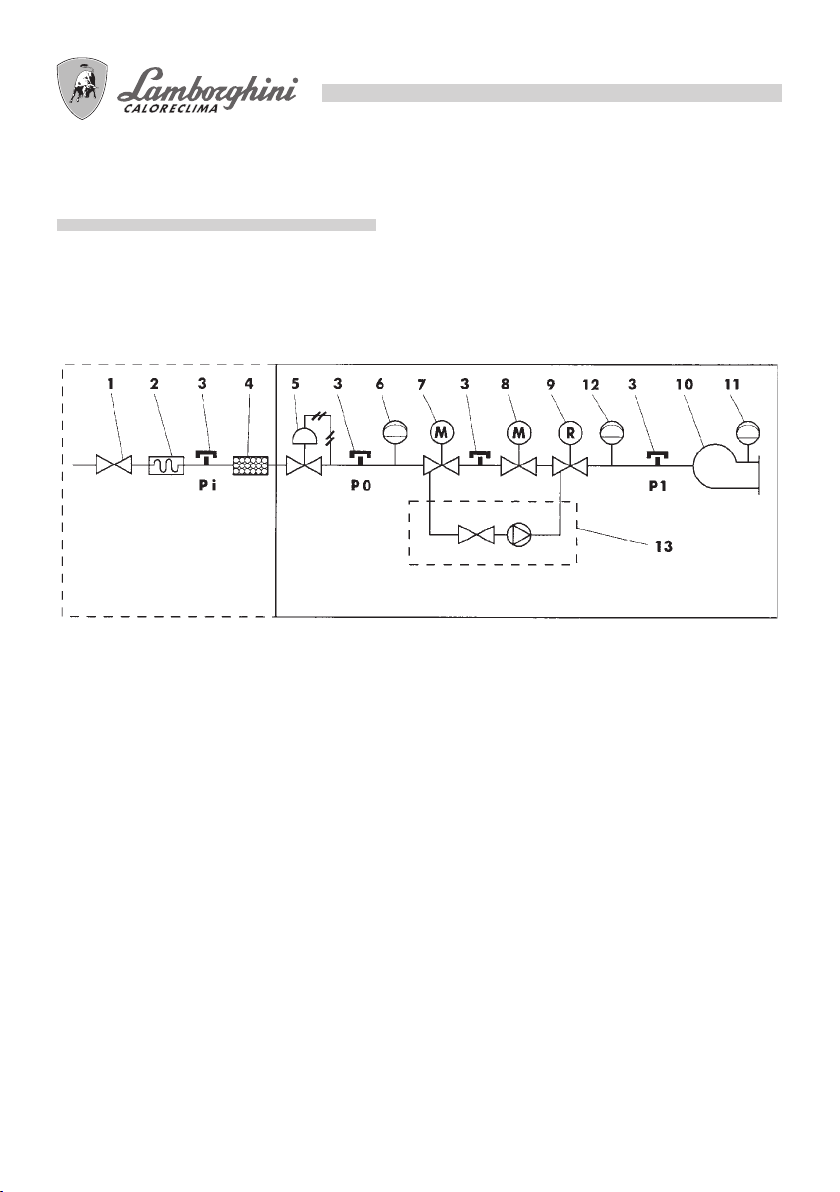

ALLACCIAMENTO GAS _________________________________________________14

REGOLAZIONE TESTA DI CARBURAZIONE_________________________________15

CICLO DI FUNZIONAMENTO ____________________________________________16

REGOLAZIONI_________________________________________________________17

TRASFORMAZIONE PER FUNZIONAMENTO CON DIVERSI TIPI DI GAS ________22

MANUTENZIONE ______________________________________________________23

IRREGOLARITÀ DI FUNZIONAMENTO_____________________________________24

IMPORTANTE - l’installazione del bruciatore deve seguire scrupolosamente le normative vigenti; utilizzare e

acquistare componenti di serie o a richiesta presso i centri vendita ed assistenza LAMBORGHINI.

L’inadempienza delle stesse e l’inosservanza di quanto riportato, esonerano la ditta costruttrice da qualsiasi

responsabilità.

Complimenti...

...per l’ottima scelta. La ringraziamo per la preferenza accordata ai ns. prodotti.

LAMBORGHINI CALORECLIMA è dal 1959 attivamente presente in Italia e nel mondo con una rete ca-

pillare di Agenti e concessionari, che garantiscono costantemente la presenza del prodotto sul mercato.

Si afﬁanca a questo un servizio di assistenza tecnica, “LAMBORGHINI SERVICE”, al quale è afﬁdata una

qualiﬁcata manutenzione del prodotto.

● Il presente libretto costituisce parte integrante ed essenziale del prodotto e dovrà essere consegnato

all’installatore. Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono

importanti indicazioni riguardanti la sicurezza d’installazione, d’uso e manutenzione.

Conservare con cura questo libretto per ogni ulteriore consultazione. L’installazione del bruciatore deve

essere effettuata in ottemperanza alle norme vigenti, secondo le istruzioni del costruttore e da personale

qualiﬁcato. Un’errata installazione può causare danni a persone, animali o cose, per i quali il costruttore

non è responsabile.

●Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espressamente previsto.

Ogni altro uso è da considerarsi improprio e quindi pericoloso.

Il costruttore non può essere considerato responsabile per eventuali danni causati da usi impropri, erronei

ed irragionevoli.

●

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete di

alimentazione o agendo sull’interruttore dell’impianto o attraverso gli appositi organi di intercettazione.

● In caso di guasto e/o di cattivo funzionamento dell’apparecchio, disattivarlo, astenendosi da qualsiasi

tentativo di riparazione o di intervento diretto.

Rivolgersi esclusivamente a personale professionalmente qualiﬁcato.

L’eventuale riparazione dei prodotti dovrà essere effettuata solamente da un centro di assistenza autorizzato

dalla casa costruttrice utilizzando esclusivamente ricambi originali.

Il mancato rispetto di quanto sopra può compromettere la sicurezza dell’apparecchio.

Per garantire l’efﬁcienza dell’apparecchio e per il suo corretto funzionamento è indispensabile attenersi

alle indicazioni del costruttore, facendo effettuare da personale professionalmente qualiﬁcato, la manu-

tenzione periodica dell’apparecchio.

● Allorchè si decida di non utilizzare più l’apparecchio, si dovranno rendere innocue quelle parti che

possono diventare potenziali fonti di pericolo.

● La trasformazione da un gas di una famiglia (gas naturale o gas liquido) ad un gas di un’altra famiglia,

deve essere fatta esclusivamente da personale qualiﬁcato.

● Prima di avviare il bruciatore per la prima volta far veriﬁcare da personale qualiﬁcato:

a) che i dati di targa siano quelli richiesti dalla rete di alimentazione gas elettrica;

b) che la taratura del bruciatore sia compatibile con la potenza della caldaia;

c) che l’afﬂusso di aria comburente e l’evacuazione dei fumi avvengano correttamente secondo le norme

vigenti;

d) che siano garantite l’aerazione e la normale manutenzione del bruciatore.

● Dopo ogni riapertura del rubinetto del gas attendere alcuni minuti prima di riaccendere il bruciatore.

● Prima di effettuare qualsiasi intervento che preveda lo smontaggio del bruciatore o l’apertura di accessi

di ispezione, disinserire la corrente elettrica e chiudere i rubinetti del gas.

● Non depositare contenitori con sostanze inﬁammabili nel locale ove è situato il bruciatore.

NORME GENERALI

● Avvertendo odore di gas non azionare interruttori elettrici. Aprire porte e ﬁnestre. Chiudere i rubinetti del

gas. Chiamare persone qualiﬁcate.

● Il locale del bruciatore deve possedere delle aperture verso l’esterno conformi alle norme locali in vigore. In

caso di dubbio relativamente alla circolazione dell’aria, ci raccomandiamo di misurare anzitutto il valore

del CO2, con il bruciatore funzionante alla sua massima portata ed il locale ventilato, solamente tramite

le aperture destinate ad alimentare d’aria il bruciatore; poi, misurando il valore di CO2, una seconda

volta, con la porta aperta.

Il valore del CO2misurato in entrambi i casi non deve cambiare in maniera signiﬁcativa.

In caso si trovassero più di un bruciatore e di un ventilatore nello stesso locale, questo test deve essere

effettuato con tutti gli apparecchi funzionanti contemporaneamente.

Non ostruire mai le aperture dell’aria del locale del bruciatore, le aperture di aspirazione del ventilatore

del bruciatore ed un qualsiasi condotto dell’aria o griglie di ventilazione e di dissipazione esterni, allo

scopo di evitare:

- la formazione di miscele di gas tossiche/esplosive nell’aria del locale del bruciatore;

- la combustione con aria insufﬁciente, dalla quale ne deriva un funzionamento pericoloso, costoso ed

inquinante.

Il bruciatore deve essere sempre protetto dalla pioggia, dalla neve e dal gelo.

Il locale del bruciatore deve essere sempre mantenuto pulito e libero da sostanze volatili, che potreb-

bero venire aspirate all’interno del ventilatore ed otturare i condotti interni del bruciatore e della testa

di combustione. La polvere è estremamente dannosa, particolarmente se vi è la possibilità che questa si

posi sulle pale del ventilatore, dove andrà a ridurre la ventilazione e produrrà inquinamento durante la

combustione. La polvere può anche accumularsi sulla parte posteriore del disco di stabilità ﬁamma nella

testa di combustione e causare una miscela povera aria/combustibile.

● Il bruciatore deve essere alimentato con un tipo di combustibile per il quale è stato predisposto come

indicato sulla targhetta con i dati caratteristici e nelle caratteristiche tecniche fornite in questo manuale. La

linea del combustibile che alimenta il bruciatore deve essere perfettamente a tenuta, realizzata in modo

rigido, con l’interposizione di un giunco di dilatazione metallico con attacco a ﬂangia o con raccordo

ﬁlettato. Inoltre dovrà essere dotato di tutti i meccanismi di controllo e sicurezza richiesti dai regolamenti

locali vigenti. Prestare particolare attenzione al fatto che nessuna materia esterna entri nella linea durante

l’installazione.

● Assicuratevi che l’alimentazione elettrica utilizzata per il collegamento sia conforme alle caratteristiche

indicate nella targhetta dei dati caratteristici ed in questo manuale.

Eseguire un impianto elettrico con un collegamento ad un efﬁcace impianto di terra, in conformità alle norme

vigenti. Il cavo di terra deve essere lungo un paio di cm. in più del conduttore di fase e del neutro.

In caso di dubbio riguardo all’efﬁcienza, deve essere veriﬁcato e controllato da personale qualiﬁcato.

Non scambiare mai i cavi del neutro con i cavi della fase.

Il bruciatore può essere allacciato alla rete elettrica con un collegamento spina-presa, solamente se

questo risulti dotato in modo tale per cui la conﬁgurazione dell’accoppiamento prevenga l’inversione

della fase e del neutro. Installare un interruttore omnipolare con apertura tra i contatti di almeno 3

mm. a monte dell’apparecchio come richiesto dalla legislazione esistente.

Sono bruciatori di gas naturale, con miscelazione gas/aria alla testa di combustione, con avviamento a

portata ridotta. La conformazione della testa di carburazione permette l’uso di tutti i gas naturali, miscelati

e liquidi (consultare il servizio tecnico per speciﬁche informazioni); l’intima miscelazione gas/aria consente

l’ottenimento di combustioni a basso eccesso d’aria, per alti rendimenti di combustione e basse emissioni di

CO e NOx per la protezione dell’ambiente.

Sono adatti per focolari in pressione e in depressione, secondo le relative curve di lavoro; a bocca lunga,

scorrevole su ﬂangia, permettono di adattare la lunghezza d’imbocco secondo le richieste della caldaia. La

rampa gas può essere installata sia a destra che a sinistra (a richiesta).

L’ispezionabilità è completa e comodamente realizzabile attraverso l’apertura a cerniera prevista tra corpo e

testata bruciatore, senza rimuovere il collegamento alla linea gas. A funzionamento automatico con controllo

ﬁamma a sonda a ionizzazione.

I bruciatori sono previsti con grandezze diverse di valvole da scegliere in relazione alla portata gas richiesta

ed alla pressione del gas (e caldaia) a disposizione.

L’intero sistema elettrico e in particolare tutte le sezioni dei cavi, devono essere adeguati al valore massimo di

potenza assorbita indicato sulla targhetta dei dati caratteristici dell’apparecchio e su questo manuale.

Se il cavo di alimentazione del bruciatore risulta difettoso, deve essere sostituito solamente da personale

qualiﬁcato.

Non toccare mai il bruciatore con parti del corpo bagnate oppure senza indossare scarpe.

Non stirare (forzare) mai i cavi di alimentazione e mantenerli distanti da fonti di calore.

La lunghezza dei cavi utilizzati deve consentire l’apertura del bruciatore ed eventualmente della porta

della caldaia.

I collegamenti elettrici devono essere effettuati esclusivamente da personale qualiﬁcato e devono essere

scrupolosamente rispettate le regolamentazioni vigenti in materia di elettricità.

● Dopo aver tolto tutti i materiali dall’imballo, controllare i contenuti ed assicurarsi che questi non siano

stati in alcun modo danneggiati durante il trasporto.

In caso di dubbio, non utilizzate il bruciatore e contattate il fornitore.

I materiali di imballo (gabbie di legno, cartone, borse di plastica, espanso, graffe, ecc...) rappresentano

una forma di inquinamento e di potenziale rischio, se lasciati giacenti ovunque; quindi occorre raggrup-

parli assieme e disporli in maniera adeguata (in un luogo idoneo).

DESCRIZIONE

DIMENSIONI mm

COMPONENTI PRINCIPALI

LEGENDA

1 Ventola

2 Servocomando aria

3 Pressostato aria

4 Quadro con apparecchiatura

5 Testata

430 PM/2-E

DN 100380 √440320303M1660025016570016101760

430 PM/2-E

DN 80380 √440320303M1660025016570014351760

310 PM/2-E

DN 100332270256M1655025016570016101710

310 PM/2-E

DN 65332270256

ØØ

M16550250

maxmin

16570014351710

H IGFEDCBA

Modello

6 Boccaglio

7 Valvola principale

8 Corpo bruciatore

9 Flangia attacco

10 Linea interna gas

11 Motore

12 Valvola sicurezza

13 Pressostato gas

Attacco

gas

CARATTERISTICHE TECNICHE

CURVE DI LAVORO

Categoria: I2H I3P

Pressione nominale gas: Gas naturale 20 mbar - B/P 37 mbar

Trasformatore 2 x 6,5 kW - 35 mA

Nota: I dati dei midelli 430 PM/2 si riferiscono a prove eseguite su tubo focolare diametro

1400 mm e lunghezza 5500 mm.

Indicano la potenza in kW, in funzione della contropressione, in mbar o PA, in camera di combustione.

Pressione in camera di combustione

Potenza termica

310 PM/2-E 94 - 290 808.000 - 2.494.000 940 - 2900 5.50

430 PM/2-E 120 - 430 1.032.000 - 3.676.500 1200 - 4275 9.2

Tipo Portata - potenza termica

m3/h (G.N.) kcal/h kW

Motore

2800 -g/l

Alimentazione

230-400V - 50Hz

Indicano la pressione del gas, in mbar, (nei vari punti della rampa gas) necessaria per ottenere una deter-

minata portata in m3/h. Le pressioni sono misurate con bruciatore in funzione e si intendono con camera di

combustione a 0 mbar. Se la camera è in pressione, la pressione del gas necessaria sarà quella del diagramma

più il valore di quella della camera.

LEGENDA

1 - Rubinetto di intercettazione con garanzia di tenuta a 1bar e perdita di carico ≤0,5 mbar.

2 - Giunto antivibrante.

3 - Presa di pressione gas per la misura della pressione.

4 - Filtro gas.

5 - Regolatore pressione gas.

6 - Organo di controllo della minima pressione gas (pressostato).

7 - Elettrovalvola di sicurezza classe A. Tempo di chiusura Tc ≤1”.

8 - Elettrovalvola di sicurezza classe A. Tempo di chiusura Tc ≤1”. Potenza di avviamento compreso fra il

10% e il 40% della potenza termica normale.

9 - Organo di regolazione della portata gas, normalmente inserito nella elettrovalvola 7 o 8.

10 - Testa combustione.

11 - Organo di controllo della minima pressione aria.

12 - Organo di controllo della massima pressione gas (oltre 350 kW) (a richiesta).

13 - Dispositivo controllo di tenuta.

CURVE PRESSIONE / PORTATA GAS

EQUIPAGGIAMENTO BASE BRUCIATORE

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Quemador de Lamborghini Caloreclima

Lamborghini Caloreclima

Lamborghini Caloreclima EM 26-E Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima LMB LO 700 Manual de servicio

Lamborghini Caloreclima

Lamborghini Caloreclima ECO 8 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima PG 180/2 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima EM 35-E Manual

Lamborghini Caloreclima

Lamborghini Caloreclima LMB TWIN 600 Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima LMB G 1300 Manual de servicio

Lamborghini Caloreclima

Lamborghini Caloreclima EM 12-E Manual

Lamborghini Caloreclima

Lamborghini Caloreclima EM 9/2-E Manual

Lamborghini Caloreclima

Lamborghini Caloreclima LMB LO 300 2ST Manual de servicio

Lamborghini Caloreclima

Lamborghini Caloreclima ECO - LOGIK 3 Guía de solución de problemas

Lamborghini Caloreclima

Lamborghini Caloreclima LMB LO 1300 Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima LMB LO 300 BC 2ST Manual

Lamborghini Caloreclima

Lamborghini Caloreclima ECO 15 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima PNZ 30 Manual de mantenimiento

Lamborghini Caloreclima

Lamborghini Caloreclima LMB G 300 Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima GP 20 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima ECO 50/2 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima ECO 3 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima ECO 8 Manual

Lamborghini Caloreclima

Lamborghini Caloreclima EM 50/2-E Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima DORA 90 LT Instrucciones de funcionamiento

Lamborghini Caloreclima

Lamborghini Caloreclima EM 16/M-E Manual de usuario

Lamborghini Caloreclima

Lamborghini Caloreclima FOCUS PRO 3 Manual

Manuales populares de Quemador de otras marcas

Riello

Riello RS 28/M Guía de inicio rápido

True Induction

True Induction TI4B Manual de usuario

Weishaupt

Weishaupt WG20 Series Manual de usuario

Carolina Cooker

Carolina Cooker M116672 Manual de usuario

Riello

Riello RX 500 S/PV Manual de instrucciones

Unigas

Unigas HTP2000 Manual de usuario

baltur

baltur BT 250 DSG 4T Manual de usuario

muenkel design

muenkel design round burner Manual de usuario

Ecoflam

Ecoflam Multicalor 170.1 Manual de usuario

baltur

baltur BT 14 DSGW Manual de usuario

artisan

artisan Art-SB1 Guía

Riello

Riello P 140 T/G Guía de inicio rápido

AESYS

AESYS TurboFire II Manual de usuario

Riello

Riello RG1RKD Guía de inicio rápido

IKEA

IKEA GRILLSKÄR Manual de usuario

RUSTA

RUSTA SAREK Manual de usuario

PROPOINT

PROPOINT 8933657 Manual de usuario

baltur

baltur TBL 1000 ME Manual de referencia
