LaCie 4big Spare Drive Manual de usuario

Quick Install Guide

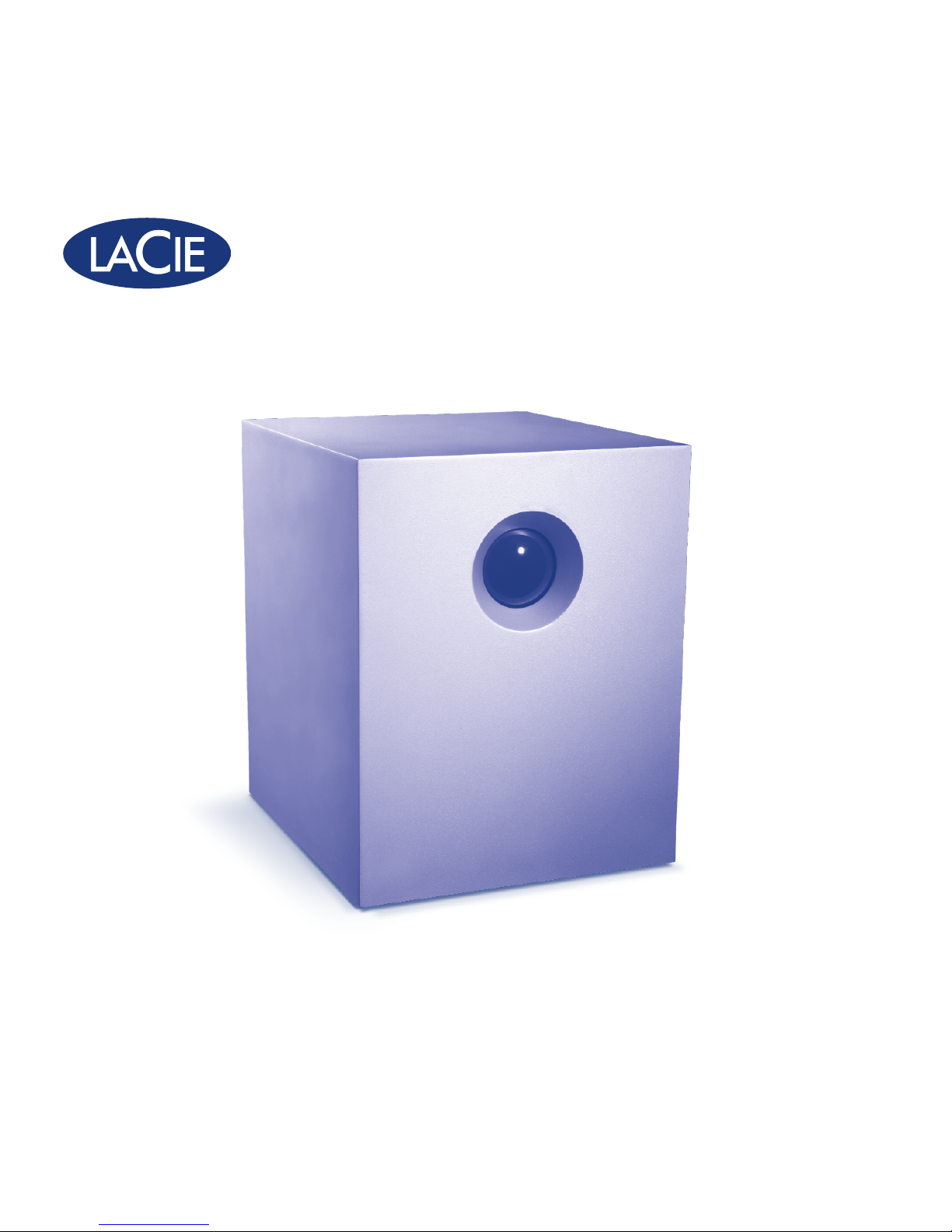

4big Quadra

eSATA 3Gbits | FireWire 800 | FireWire 400 | Hi-Speed USB 2.0

Protect your investment – register for free technical support: www.lacie.com/register

Box Content

LaCie 4big Quadra with drives

eSATA (3Gbits) cable

FireWire 800 (9:9 pin) cable

FireWire 400 (6:6 pin) cable

Hi-Speed USB 2.0 cable

Power supply kit

LaCie Storage Utilities CD-ROMs (with detailed user manual and software)

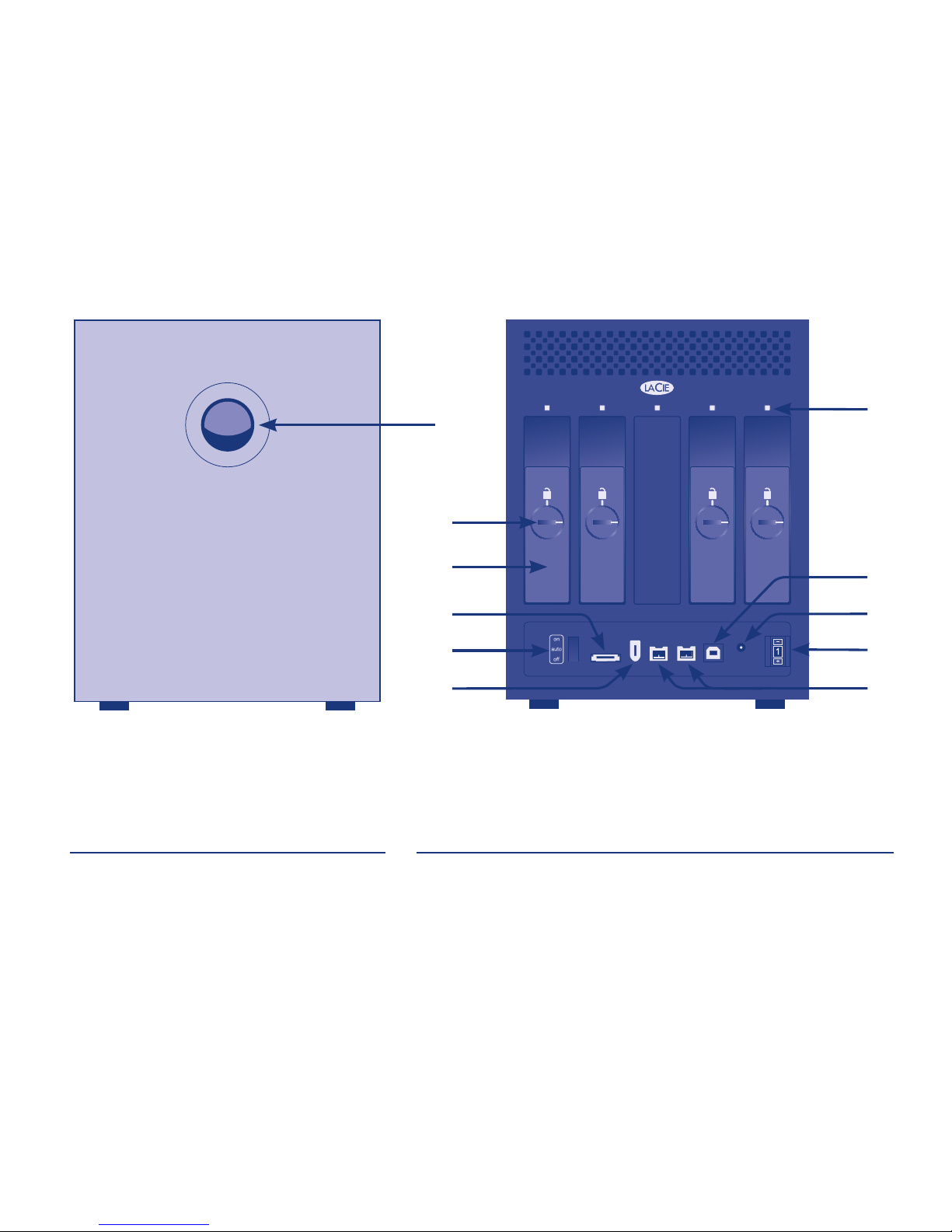

Front View

1. Shortcut button with

activity LED

Rear View

2. Drive tray lock

3. Drive tray handle

4. eSATA 3Gbits port

5. on/auto/off power switch

6. FireWire 400 port

7. Drive status LED

8. USB 2.0 port

9. Power input jack

10. RAID mode selection

11. FireWire 800 ports

Setup

1. Plug the power supply into an AC outlet and connect the power cable to the

4big Quadra.

2. Decide which interface cable you will use (eSATA 3Gbits , FireWire 400,

FireWire 800, USB 2.0) and connect your 4big Quadra to your computer.

NOTE : Do not connect more than one interface cable between your computer

and your 4big Quadra.

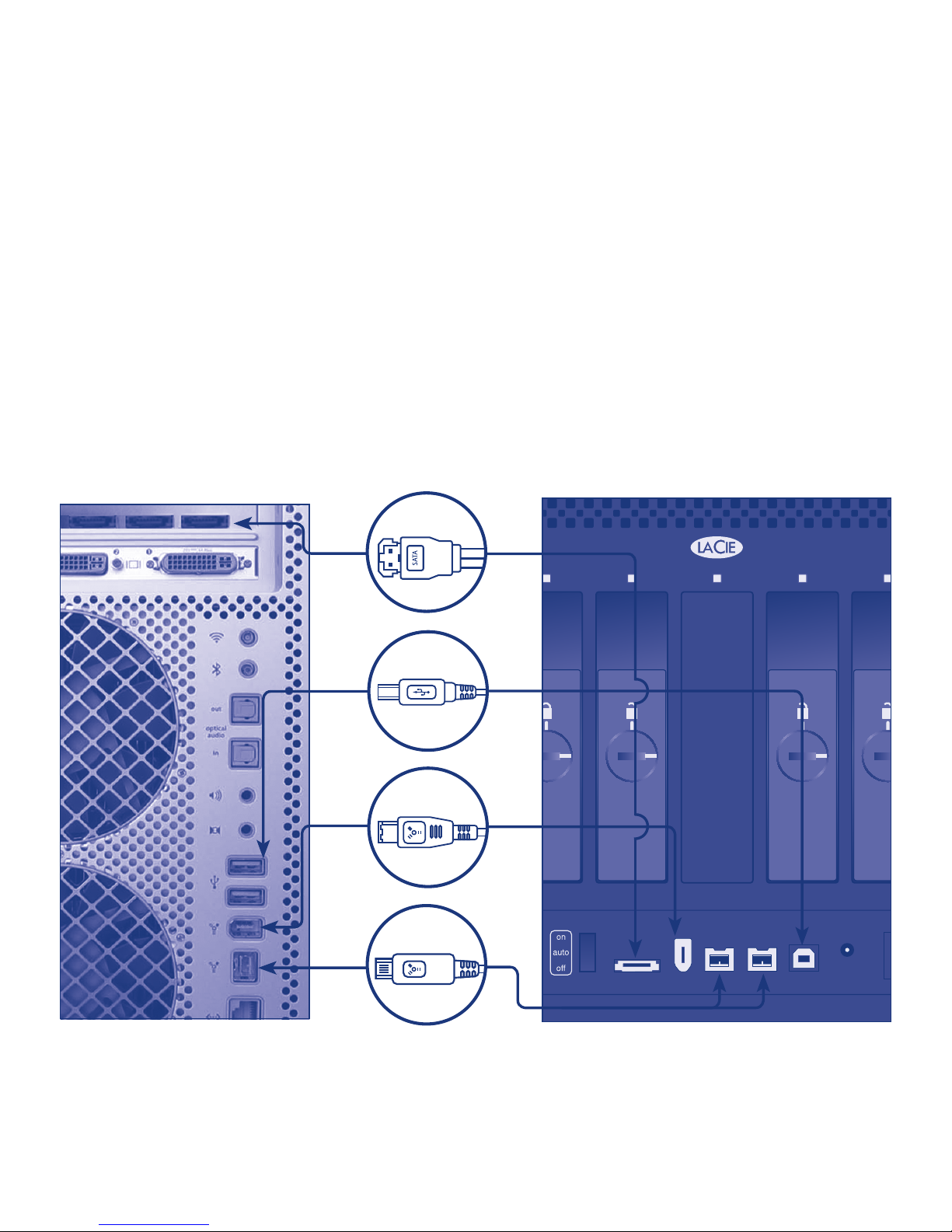

Computer connections 4big Quadra connections

USB 2.0

FireWire 400

FireWire 800

eSATA

3. LaCie 4big Quadra comes with four 3.5” SATA II hard disks installed. The disks

are formatted in HFS+, so Windows users will need to reformat the disks before

using the 4big Quadra. Please see the detailed User Manual on the LaCie

Storage Utilities CD-ROM for information on formatting hard disks.

4. The disks are conﬁgured in RAID 0. If you would like to change the RAID mode,

see Changing the RAID Mode on the next page.

5. Install LaCie Shortcut Button software from the Shortcut Button CD-ROM to

enable the feature.

1. Unmount or safely remove the 4big Quadra volumes from your

computer, disconnect the interface cable and switch off the 4big.

2. To enter RAID modiﬁcation mode, turn ON the 4big (do not select “AUTO”) and

simultaneously press the front LED button for 15 seconds. The front LED will

blink blue and red.

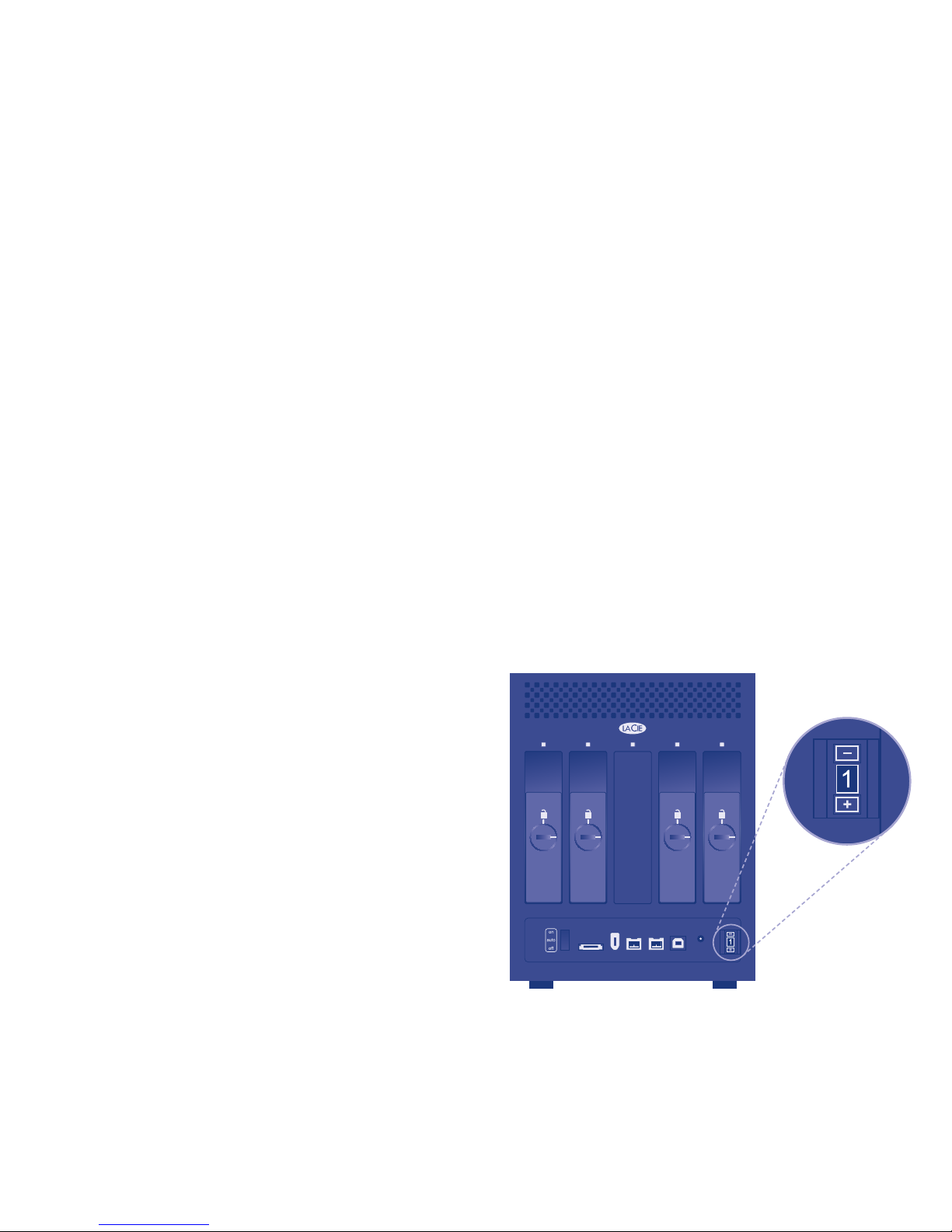

3. Push the + or - buttons on the RAID mode selector until the desired RAID

number appears.

4. Validate the mode by pushing the front

LED button. The 4big will start.

5. Turn off the 4big, allow it to shut

down and turn it back on.

6. Reformat the disks. Please refer to

the User Manual on the LaCie

Storage Utilities CD-ROM.

CAUTION!

- Changing the RAID mode will erase the data stored on the 4big quadra.

Back up data before changing the RAID mode.

- The 4 disk trays must be in place before the RAID mode can be modiﬁed.

NOTE: See the User Manual for information on RAID modes.

Changing the RAID Mode

STEP 3

NOTE: 0=RAID 0, 1=RAID 10,

2=Concatenation, 3=RAID 3,

4=RAID 3+Spare, 5=RAID 5,

6=RAID 5+Spare, 7=N/A.

FR Installation

1. Branchez le bloc d'alimentation sur une prise secteur et le cordon d'alimentation sur le 4big Quadra.

2. Décidez quel câble d’interface utiliser (eSATA 3 Gbits, FireWire 400, FireWire 800 ou USB 2.0) et branchez

votre 4big Quadra sur votre ordinateur.

REMARQUE : ne branchez pas plus d’un câble d’interface entre votre ordinateur et votre 4big Quadra.

3. Le LaCie 4big Quadra est fourni avec quatre disques durs SATA II de 3,5” intégrés. Ces disques durs étant

formatés en HFS+, les utilisateurs Windows doivent les reformater avant d'utiliser le 4big Quadra. Pour plus

d'informations sur le formatage des disques durs, reportez-vous au manuel d'utilisation détaillé figurant sur le

CD LaCie Storage Utilities.

4. Les disques durs sont configurés en RAID 0. Si vous souhaitez changer de mode RAID, reportez-vous à la

section Modification de la configuration RAID ci-dessous.

5. Installez le logiciel LaCie Shortcut Button à partir du CD Shortcut Button pour activer la fonction de bouton

de raccourci.

Modification de la configuration RAID

ATTENTION !

- Le changement de mode de configuration entraînera l'effacement des données stockées sur le

4big Quadra. Enregistrez vos données avant de poursuivre.

- Les disques doivent être correctement insérés dans le 4big Quadra avant toute modification de

la configuration.

REMARQUE : pour toute information sur les modes RAID, reportez-vous au manuel d'utilisation.

1. Démontez ou retirez précautionneusement les volumes 4big Quadra de votre ordinateur, débranchez le

câble d’interface et éteignez le 4big.

2. Pour configurer le mode RAID, mettez le 4big en position On (et non Auto) et appuyez simultanément sur

le bouton LED face avant pendant 15 secondes. La LED face avant clignotera bleu et rouge.

3. Appuyez sur les boutons + ou – du sélecteur de mode RAID jusqu’à ce que le numéro de mode RAID

désiré apparaisse.

REMARQUE : 0=RAID 0, 1=RAID 10, 2=Concatenation, 3=RAID 3, 4=RAID 3+Spare, 5=RAID 5,

6=RAID 5+Spare, 7=N/A.

4. Appuyez sur le bouton à DEL à l’avant de l’appareil pour valider le mode sélectionné. Le 4big démarre.

5. Éteignez le 4big, laissez-le se mettre à l’arrêt et rallumez-le.

6. Reformatez les disques. Pour toute information à ce sujet, reportez-vous au manuel d’utilisation figurant sur

le CD-ROM LaCie Storage Utilities.

IT Installazione

1. Collegare l'alimentatore alla presa CA a muro, quindi collegare il cavo di alimentazione all'unità LaCie

4big Quadra.

2. Scegliere il cavo di interfaccia da utilizzare (eSATA 3Gbits , FireWire 400, FireWire 800, USB 2.0)

e collegare l'unità LaCie 4big Quadra al computer.

NOTA: non collegare contemporaneamente più cavi di interfaccia tra il computer e l'unità 4big Quadra.

3. L’unità LaCie 4big Quadra viene fornita con quattro unità disco SATA II da 3,5” installati. Questi dischi sono

preformattati come volumi HFS+. Quindi, gli utenti Windows dovranno riformattarli prima di usare l'unità

LaCie 4big Quadra. Per informazioni su come formattare i dischi, consultare la Guida per l'utente riportata

sul CD-ROM delle utility di storage LaCie.

4. I dischi sono configurati nella modalità RAID 0. Per modificare la modalità RAID, vedere Modifica della

modalità RAID qui sotto.

5. Installare il software LaCie Shortcut Button dal CD-ROM per abilitare la funzionalità.

Modifica della modalità RAID

ATTENZIONE!

- La modifica della configurazione provoca la cancellazione dei dati contenuti nel sistema LaCie 4big Quadra.

Quindi, è sempre consigliabile effettuare il backup dei dati prima di seguire questa operazione.

- Prima di modificare la configurazione, verificare di aver inserito correttamente i dischi nell'unità

LaCie 4big Quadra.

NOTA: per informazioni sulle modalità RAID, vedere la Guida per l'utente.

1. Smontare e rimuovere in sicurezza i volumi 4big Quadra dal computer, disconnettere il cavo di interfaccia

e spegnere l’unità 4big.

2. Per attivare il modo di modificazione RAID, accendere LaCie 4big (non selezionare “Auto”) e simultaneamente

premere il pulsante a LED frontale per 15 secondi. Il pulsante a LED lampeggerà blu e rosso.

3. Premere i tasti + o – sul selettore della modalità RAID fino a visualizzare il numero RAID desiderato.

NOTA: 0=RAID 0, 1=RAID 10, 2=Concatenation, 3=RAID 3, 4=RAID 3+Spare, 5=RAID 5,

6=RAID 5+Spare, 7=N/A.

4. Confermare la modalità scelta premendo il pulsante con LED sul lato anteriore. L'unità LaCie 4big si avvia.

5. Spegnere l’unità 4big, attendere che si arresti e accenderla di nuovo.

6. Riformattare i dischi. Consultare la guida per l'utente sul CD-ROM LaCie Storage Utilities

(Utility di storage LaCie).

DE Setup (Konfiguration)

1. Schließen Sie das Netzteil an eine Stromsteckdose an, und verbinden Sie das Stromkabel mit der

4big Quadra.

2. Entscheiden Sie sich für eines der Schnittstellenkabel (eSATA 3 GBit/s, FireWire 800, USB 2.0),

und verbinden Sie die 4big Quadra mit dem Computer.

HINWEIS: Schließen Sie nicht mehrere Schnittstellenkabel an Ihren Computer und die 4big Quadra an.

3. LaCie 4big Quadra ist mit vier 3,5-Zoll-SATA-II-Festplatten ausgestattet. Die Festplatten sind als HFS+

formatiert; Windows-Nutzer müssen die Festplatten vor dem Einsatz der 4big Quadra umformatieren. Lesen

Sie bitte das ausführliche Benutzerhandbuch auf der CD-ROM mit den LaCie Speicherprogrammen, um

weitere Informationen zur Formatierung von Festplatten zu erhalten.

4. Die Festplatten sind als RAID 0 konfiguriert. Wenn Sie den RAID-Modus ändern möchten, lesen Sie bitte

die Informationen über das Ändern des RAID-Modus siehe unten.

5. Installieren Sie von der Shortcut-Button-CD-ROM die Software für den LaCie Shortcut Button, um die

Funktion zu aktivieren.

Ändern des RAID-Modus

VORSICHT!

- Beim Ändern des Konfigurationsmodus werden die auf der 4big Quadra gespeicherten Daten

gelöscht. Erstellen Sie eine Datensicherungskopie, bevor Sie diese Schritte ausführen.

- Die Konfiguration kann nur geändert werden, wenn die Laufwerke korrekt in die 4big Quadra

eingeschoben sind.

HINWEIS: Weitere Informationen über RAID-Modi finden Sie im Benutzerhandbuch.

1. Melden Sie die Volumen der 4big Quadra beim System ab („Hardware sicher entfernen“). Ziehen Sie das

Schnittstellenkabel ab und schalten Sie die 4big aus.

2. Halten Sie beim Einschalten des Gerätes die Taste an der Vorderseite der 4big Quadra 15 Sekunden lang

gedrückt, um in den Modus zur RAID-Änderung umzuschalten. Die vordere LED wird blau und rot im Wechsel blinken.

3. Drücken Sie zum Auswählen des RAID-Modus die Taste + oder -, bis die gewünschte RAID-Nummer

eingeblendet wird.

HINWEIS: 0=RAID 0, 1=RAID 10, 2=Concatenation, 3=RAID 3, 4=RAID 3+Spare, 5=RAID 5,

6=RAID 5+Spare, 7=N/A.

4. Bestätigen Sie den Modus durch Drücken der LED-Taste an der Vorderseite. Die 4big wird gestartet.

5. Schalten Sie die 4big aus und nach dem Herunterfahren wieder ein.

6. Formatieren Sie die Festplatten neu. Eine Anleitung finden Sie im Benutzerhandbuch auf der CD-ROM mit

den LaCie Speicherprogrammen.

ES Instalación

1. Enchufe la fuente de alimentación a una toma de corriente y el cable de alimentación a la unidad

4big Quadra.

2. Determine qué cable de interfaz utilizará (eSATA 3Gbits , FireWire 400, FireWire 800, USB 2.0) y conecte la

unidad 4big Quadra al ordenador.

NOTA: No conecte más de un cable de interfaz entre el ordenador y la unidad 4big Quadra.

3. LaCie 4big Quadra tiene instalados cuatro discos duros SATA II de 3,5”. Los discos están formateados en

HFS+, por lo que los usuarios de Windows no tendrán que volver a formatearlos para utilizar la unidad 4big

Quadra. Para información más detallada sobre el formateo de los discos duros, consulte el Manual de Usuario

del CD-ROM de Utilidades de Almacenamiento de LaCie.

4. Los discos se configuran en RAID 0. Si desea cambiar el modo RAID, consulte “Cambio del modo RAID” abajo.

5. Instale el software LaCie Shortcut Button desde el CD-ROM Shortcut Button para activar la característica.

Cambio del modo RAID

¡PRECAUCIÓN!

- El cambio de los modos de configuración destruye los datos almacenados en la unidad

4big Quadra. Haga copia de seguridad de los datos antes de seguir estos pasos.

- Los discos deben introducirse correctamente en la unidad 4big Quadra para poder cambiar

la configuración.

NOTA: Consulte el Manual de Usuario para ver información sobre los modos RAID.

1. Desmonte o retire de forma segura los volúmenes de la unidad 4big Quadra del ordenador, desconecte el

cable de interfaz y apague la 4big.

2. Para entrar al modo de modificación RAID, encienda su 4big (verifique que no esté en modo AUTO) y

simuláneamente presione el botón LED frontal por 15 segundos. El LED frontal parpadeará en azul y rojo.

3. Pulse los botones + o – del selector de modo RAID hasta que aparezca el número RAID correcto.

NOTA: 0=RAID 0, 1=RAID 10, 2=Concatenation, 3=RAID 3, 4=RAID 3+Spare, 5=RAID 5,

6=RAID 5+Spare, 7=N/A.

4. Valide el modo pulsando el botón LED delantero. Se iniciará la unidad 4big.

5. Apague la unidad 4big, espere hasta que se desactive y vuelva a encenderla.

6. Vuelva a formatear los discos. Consulte el Manual de Usuario en el CD-ROM de Utilidades de Almacenamiento

de LaCie.
