Quick Install Guide

2big dual

eSATA & Hi-Speed USB 2.0

Protect your investment – register for free technical support: www.lacie.com/register

Box Content

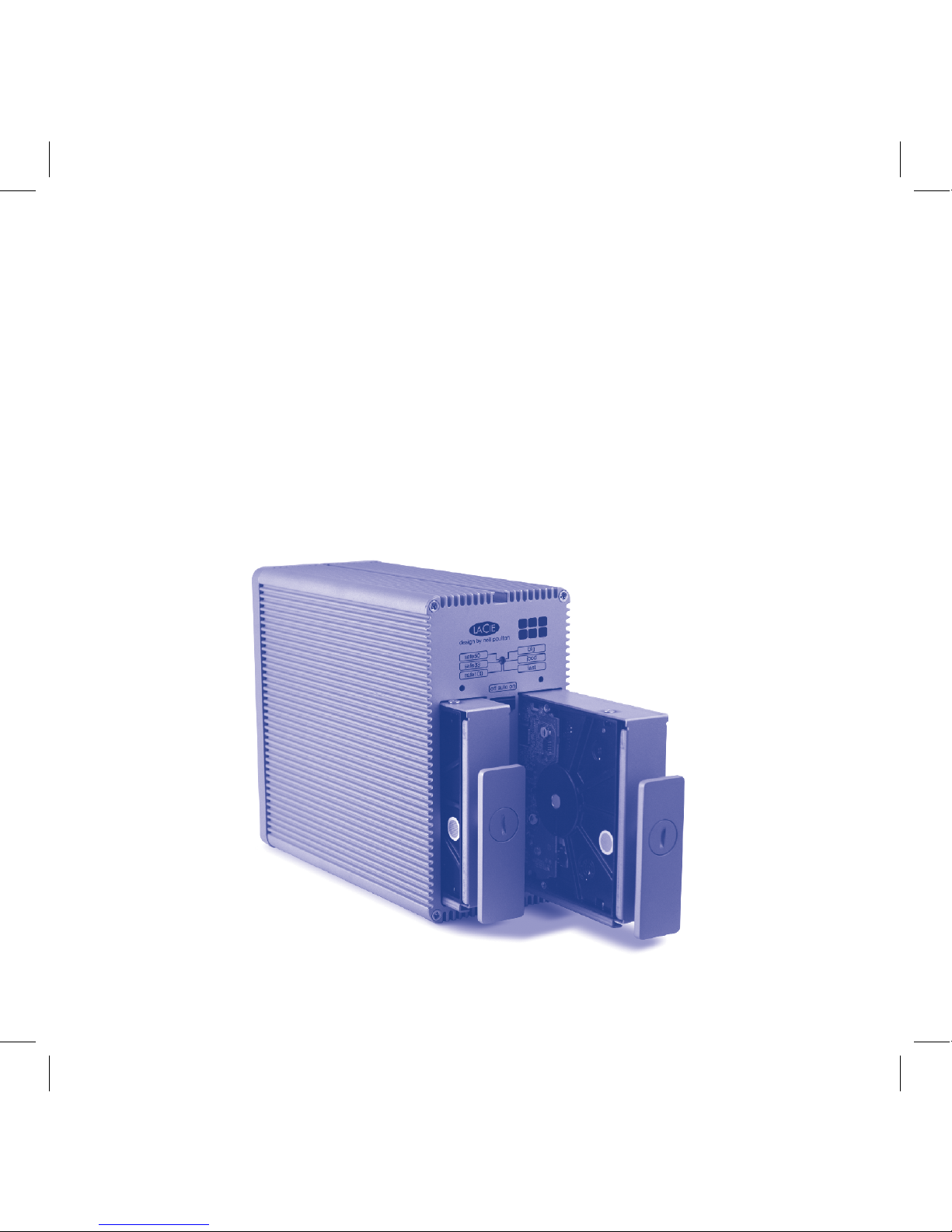

LaCie 2big Dual with two swappable disks

eSATA to eSATA cable

Hi-Speed USB 2.0 cable

External power supply

Removable stand (for upright position)

LaCie Storage Utilities CD-ROM (with detailed user manual)

CD-ROM including EMC®Retropect®Express backup software &

LaCie Shortcut Button software

Front View

1. Front LED and LaCie

Shortcut Button

2. Removable stand

(for upright position)

Rear View

3. RAID selection switch

4. Left drive status LED

5. Right drive status LED

6. off/auto/on power switch

7. eSATA port

8. USB 2.0 port

9. Conﬁrm button

10. Disk lock

11. Disk tray handle

12. Power input

connection

eSATA connector

to host computer

eSATA connector

to LaCie 2big

Setup

1. Plug the power supply into an AC outlet and connect the power cable to the 2big.

2. Decide which interface cable you will use:

a. eSATA Connection: Connect the eSATA cable to your computer and to the 2big.

b. USB 2.0 Connection: Connect the USB 2.0 cable to your computer and to the 2big.

NOTE: If both a USB and an eSATA cable are connected, the USB connection

will remain active and the eSATA connection will be disabled.

USB connector

to host computer

USB connector

to LaCie 2big

3. Turn on the 2big by moving the power switch on the back to the ON position.

4. The LaCie 2big Dual comes with two 3.5” SATA II hard disks installed. The disks

are formatted in NTFS, so Mac users will need to reformat the disks before

using the 2big. Please see the User Manual on the LaCie Storage Utilities CD for

information on formatting hard disks.

The 2big is conﬁgured in FAST mode (RAID 0). If you would like to change the

RAID mode, see Changing the RAID Mode on the next page.

5. Install LaCie Shortcut Button software to enable the feature.

1. Unmount or safely remove the 2big volumes from your computer.

Do not turn off the 2big.

2. Insert a small, ﬂat-blade screwdriver into the groove on the rotary switch and turn the

screwdriver to the left or right to select a different mode.

3. Remove the screwdriver from the rotary switch and use it to depress the conﬁrm button.

The two drive status LEDs blink quickly to conﬁrm the RAID mode change.

4. Reformat the disks. Please refer to the user manual on the LaCie Storage

Utilities CD-ROM.

CAUTION! Changing conﬁguration modes destroys data stored on the 2big.

Back up data before following these steps.

CAUTION! Disks must be inserted correctly in the 2big before conﬁguration can be changed.

NOTE: See the User Manual for information on RAID modes.

Changing the RAID Mode (Optional)

STEP 2 STEP 3

FR Configuration

1. Branchez le bloc d'alimentation sur une prise secteur et le cordon d'alimentation sur le 2big.

2. Choisissez le câble d'interface que vous souhaitez utiliser :

a. Connexion eSATA : connectez le câble eSATA à votre ordinateur et au 2big.

b. Connexion USB 2.0 : connectez le câble USB 2.0 à votre ordinateur et au 2big.

REMARQUE : si à la fois un câble USB et un câble eSATA sont connectés, la connexion

USB restera active, tandis que la connexion eSATA sera désactivée.

3. Mettez le 2big sous tension en plaçant l'interrupteur situé au dos en position ON (MARCHE).

4. Le LaCie 2big Dual est fourni avec deux disques durs SATA II 3,5” intégrés. Ces

disques durs sont formatés en NTFS : les utilisateurs Mac devront donc les reformater avant

d'utiliser le 2big. Pour plus d'informations sur le formatage des disques durs, reportez-vous

au manuel d'utilisation qui se trouve sur le CD d'utilitaires de stockage LaCie.

Les disques sont configurés en mode FAST (RAID 0). Si vous souhaitez modifier le mode

RAID, reportez-vous à la section Modification de la configuration RAID sur la page suivante.

5. Installez le logiciel LaCie Shortcut Button afin d’activer la fonction.

Modification de la configuration RAID (facultatif)

ATTENTION ! Le changement de mode de configuration entraînera la perte des données

stockées sur le LaCie 2big. Enregistrez vos données avant de poursuivre.

ATTENTION ! Les disques doivent être correctement insérés dans le 2big avant toute modifica-

tion de la configuration.

REMARQUE : pour toute information sur les niveaux RAID, reportez-vous au manuel d'utilisation.

1. Démontez ou retirez soigneusement les volumes 2big de votre ordinateur. N’éteignez pas

le 2big.

2. Insérez un petit tournevis à lame plate dans l'encoche située sur l'interrupteur rotatif et

tournez-le vers la gauche ou vers la droite pour sélectionner un autre mode.

3. Retirez le tournevis de l'interrupteur rotatif et utilisez-le pour appuyer sur le bouton de

confirmation. Les deux DEL d’état du disque clignotent rapidement pour confirmer le

changement de mode RAID.

4. Reformatez les disques. Pour plus d’informations, consultez le manuel d’utilisation figurant

sur le CD-ROM LaCie Storage Utilities.

IT Installazione

1. Collegare l'alimentatore a una presa elettrica CA, quindi collegare il cavo di alimentazione

al sistema 2big.

2. Scegliere il cavo di interfaccia da utilizzare:

a. Collegamento dell'interfaccia eSATA: collegare il cavo eSATA al computer e al sistema

2big.

b. Collegamento dell'interfaccia USB 2.0: collegare il cavo USB 2.0 al computer e al

sistema 2big.

NOTA: se si collegano entrambi i cavi USB e eSATA, la connessione USB rimane attiva

mentre quella eSATA viene disabilitata.

3. Accendere il sistema 2b spostando l'interruttore di accensione in posizione ON.

4. L'unità LaCie 2big Dual viene fornita con due unità disco SATA da 3,5"

pre-installate. Le unità sono pre-formattate come volumi NTFS. Quindi, gli utenti Mac

dovranno riformattarle prima di usare il sistema 2big. Per informazioni su come formattare

le unità disco, consultare la Guida per l'utente riportata sul CD delle utility di storage LaCie.

Le unità sono configurate in modalità FAST (RAID 0). Per informazioni su come modificare

la modalità RAID, vedere la sezione Modifica della modalità RAID alla pagina successiva.

5. Installare LaCie Shortcut Button software per abilitare le funzionalità.

Modifica della configurazione RAID (operazione facoltativa)

ATTENZIONE! La modifica della configurazione provoca la cancellazione dei dati contenuti nel

sistema LaCie 2big. Quindi, è sempre consigliabile effettuare il backup dei dati prima di

eseguire questa operazione.

ATTENZIONE! Prima di modificare la configurazione, verificare di aver inserito correttamente le

unità nel sistema 2big.

NOTA: per informazioni sui livelli RAID, vedere la Guida per l'utente.

1. Smontare o rimuovere in sicurezza i volumi 2big dal computer. Non disattivare l'unità 2big.

2. Inserire un piccolo cacciavite piatto nella scanalatura sull'interruttore girevole e ruotare il

cacciavite verso destra o sinistra per selezionare la modalità desiderata.

3. Rimuovere il cacciavite dall’interruttore girevole e usarlo per premere il tasto di conferma.

I due LED di stato dell'unità lampeggiano rapidamente per confermare il cambio di

modalità RAID.

4. Riformattare i dischi. Consultare la guida per l'utente sul CD-ROM LaCie Storage Utilities

(Utility di storage LaCie).

DE Einstellung

1. Schließen Sie das Netzteil an eine Stromsteckdose und das Stromkabel an 2big an.

2. Entscheiden Sie, welches Schnittstellenkabel verwendet werden soll:

a. eSATA-Anschluss: Verbinden Sie das eSATA-Kabel mit Ihrem Computer und mit 2big.

b. USB 2.0-Anschluss:

Verbinden Sie das USB 2.0-Kabel mit Ihrem Computer und mit 2big.

HINWEIS: Wenn beide Kabel, USB und eSATA angeschlossen sind, bleibt der

USB-Anschluss aktiv und der eSATA-Anschluss wird deaktiviert.

3. Schalten Sie 2big ein, indem Sie den Netzschalter an der Rückseite auf die EIN-Position

stellen.

4. Der LaCie 2big Dual ist mit zwei 3,5“ SATA II – Festplattenlaufwerken ausgerüstet.

Die Festplattenlaufwerke sind in NTFS formatiert, so dass MAC-Nutzer vor Verwendung von

2big die Festplattenlaufwerke umformatieren müssen. Lesen Sie bitte das Benutzer

handbuch auf der CD mit den LaCie Speicherprogrammen, um weitere Informationen zur

Formatierung von Festplattenlaufwerken zu erhalten.

Die Festplattenlaufwerke sind im FAST-Modus (RAID 0) konfiguriert. Wenn Sie den

RAID-Modus ändern möchten, lesen Sie bitte die Informationen über das Ändern des

RAID-Modus auf der nächsten Seite.

5. Installieren Sie die LaCie Shortcut Button software um die Funktionen zuzulassen.

Änderung der RAID-Konfiguration (optional)

VORSICHT! Beim Ändern des Konfigurationsmodus werden die auf LaCie 2big gespeicherten

Daten gelöscht. Erstellen Sie eine Datensicherungskopie, bevor Sie diese Schritte ausführen.

VORSICHT! Die Festplattenlaufwerke müssen korrekt in den 2big eingeschoben werden, bevor

die Konfiguration geändert wird.

HINWEIS: Weitere Informationen über RAID finden Sie im Benutzerhandbuch.

1. Melden Sie die LaCie 2big-Volumen beim System ab („Hardware sicher entfernen“).

Schalten Sie 2big nicht aus.

2. Stecken Sie einen kleinen Schlitzschraubendreher in die Vertiefung des Drehschalters und

drehen Sie nach links oder rechts, um einen anderen Modus auszuwählen.

3. Ziehen Sie den Schraubenzieher aus dem Drehschalter heraus und drücken Sie damit die

Bestätigungstaste. Die beiden Laufwerkstatusanzeigen blinken schnell; hierdurch wird die

Änderung des RAID-Modus bestätigt.

4. Formatieren Sie die Festplatten neu. Eine Anleitung finden Sie im Benutzerhandbuch auf der

CD-ROM mit den LaCie-Speicherprogrammen.

ES Instalación

1. Enchufe la fuente de alimentación a una toma de corriente y el cable de alimentación

a la unidad 2big.

2. Decida qué cable de interfaz va a utilizar:

a. Conexión eSATA: Conecte el cable eSATA al ordenador y a la unidad 2big.

b. Conexión USB 2.0: Conecte el cable USB 2.0 al ordenador y a la unidad 2big.

NOTA: Si tanto el cable USB como el eSATA están conectados, la conexión USB seguirá

activa y se desactivará la conexión eSATA.

3. Encienda la unidad 2big moviendo el interruptor de alimentación ubicado en la parte

posterior a la posición ON.

4. La unidad LaCie 2big Dual se suministra con dos discos duros SATA II de 3,5”

que están formateados en NTFS, por lo que los usuarios de Mac no tendrán que volver

a formatearlos para utilizar la unidad 2big. Para más información sobre el formateo de

los discos duros, consulte el Manual de Usuario del CD de Utilidades de Almacenamiento

de LaCie.

Las unidades están configuradas en modo FAST (RAID 0). Si quiere cambiar el modo RAID,

consulte Cambio de la configuración RAID en la página siguiente.

5. Para activar la función, instale el software LaCie Shortcut Button.

Cambio de la configuración RAID (Opcional)

¡PRECAUCIÓN! El cambio de los modos de configuración destruye los datos almacenados en

la unidad LaCie 2big. Haga copia de seguridad de los datos antes de seguir estos pasos.

¡PRECAUCIÓN! Las unidades deben estar introducidas correctamente en la unidad 2big para

poder cambiar la configuración.

NOTA: Consulte el Manual de Usuario para ver información sobre los niveles de RAID.

1. Desmonte o quite con seguridad los volúmenes de la unidad 2big del ordenador.

No apague la unidad 2big.

2. Introduzca un destornillador pequeño de punta plana en la ranura del interruptor giratorio

y gírelo hacia la izquierda o la derecha para seleccionar un modo diferente.

3. Extraiga el destornillador del interruptor giratorio y úselo para pulsar el botón de

confirmación. Los dos LED de estado de la unidad parpadean rápidamente para confirmar

el cambio de modo RAID.

4. Vuelva a formatear los discos. Consulte el Manual de Usuario en el CD-ROM de Utilidades

de Almacenamiento de LaCie.

Otros manuales para 2big Quadra USB 3.0

Tabla de contenidos

Otros manuales de Almacenamiento de LaCie

LaCie

LaCie Brick Manual de usuario

LaCie

LaCie d2 USB 3.0 Manual de usuario

LaCie

LaCie LaCie Little Big Disk 301088 Manual de usuario

LaCie

LaCie d2 SAFE Manual de usuario

LaCie

LaCie 301527 Manual de usuario

LaCie

LaCie Big Disk USB 2.0 Manual de usuario

LaCie

LaCie 12big Thunderbolt 3 Manual de usuario

LaCie

LaCie 301897KUA Manual de usuario

LaCie

LaCie Hard Drive Manual de usuario

LaCie

LaCie Hard Disk MAX Quadra Manual de usuario

LaCie

LaCie rugged XL Manual de usuario

LaCie

LaCie 301371 - Rugged Hard Disk 500 GB External... Manual de usuario

LaCie

LaCie Big Disk Extreme+ 301294 Manual de usuario

LaCie

LaCie 2big Quadra USB 3.0 Manual de usuario

LaCie

LaCie 12big Rack Spare Manual de usuario

LaCie

LaCie Hard Disk Manual de usuario

LaCie

LaCie 301359U Manual de usuario

LaCie

LaCie Little Big Disk Quadra Manual de usuario

LaCie

LaCie LITTLE BIG DISK THUNDERBOLT 2 Manual de usuario

LaCie

LaCie 301527 Manual de usuario

LaCie

LaCie Biggest F800 Manual de usuario

LaCie

LaCie rikiki 301907 Manual de usuario

LaCie

LaCie Hard Disk Manual de usuario

LaCie

LaCie 4BIG QUADRA USB 3.0 Manual de usuario

Manuales populares de Almacenamiento de otras marcas

QNAP

QNAP TS 32PXU Series Manual de usuario

Freecom

Freecom CLS DOCK Manual de usuario

PNY

PNY Attache P-FD64MBATT3 Manual de usuario

HP StorageWorks MSL2024 Manual de usuario

OLT

OLT 6x6 Maximizer Manual de usuario

Transcend

Transcend JetFlash 160 Manual de usuario

Thunderbolt

Thunderbolt 600 Manual de usuario

Panasonic

Panasonic LB-DH8 series Manual

Intel

Intel RAID High Availability Manual de usuario

Spectra Logic

Spectra Logic T-Series Spectra T50e Manual de usuario

Panasonic

Panasonic LKM-F931-1 Manual de usuario

Tabernus

Tabernus Enterprise Erase E2400 Manual de usuario

Rocstor

Rocstor COMMANDER 3F series Manual de usuario

HP P9000 Manual de usuario

Western Digital

Western Digital Ultrastar Data60 Manual de usuario

Dell

Dell PowerVault MD3600f Series Manual de usuario

CFI

CFI TERA STOR SATA RAID IV Manual de usuario

Quantum

Quantum PX506 Manual de usuario
