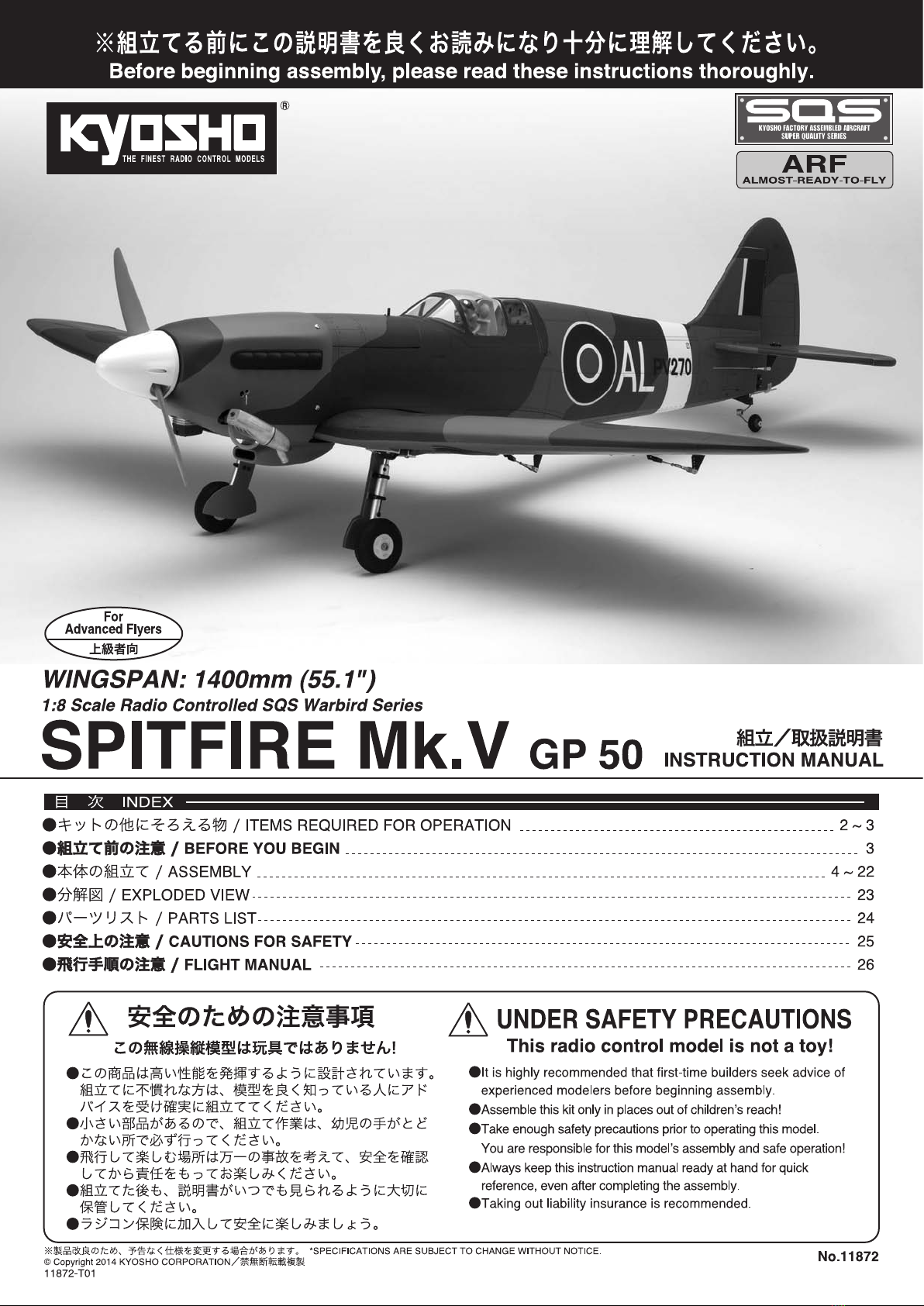

Kyosho SPITFIRE Mk.V GP 50 Manual de usuario

1

4

2mm

x2

1.5

mm

A

B

B

B

x2

2mm

A B

1.5

mm

Warning!

A B

2

3

5

A

B

C

C

2mm

1.5mm

2mm

1.5mm

Warning!

２セット組立てる（例）。

注意して組立てる所。左右同じように組立てる。

主翼／エルロンサーボ

サーボ延長コード

(300mm)

TPビス

＜主翼上面＞

フィルムのみカット。糸を結ぶ。糸とサーボコードを引き出す。

確実に取付ける。飛行中にはずれると

操縦不可能になり事故につながります。

2mm の穴をあける（例）。

番号の順に組立てる。

別購入品。 をカットする。

エルロン

<>

主翼下面

エルロンサーボ

90

＜右側用＞

エルロンサーボ

サーボ付属。

約16mm

フィルムのみ。

重要な注意事項があるマークです。

必ずお読みください。

Assemble as many

times as specified.

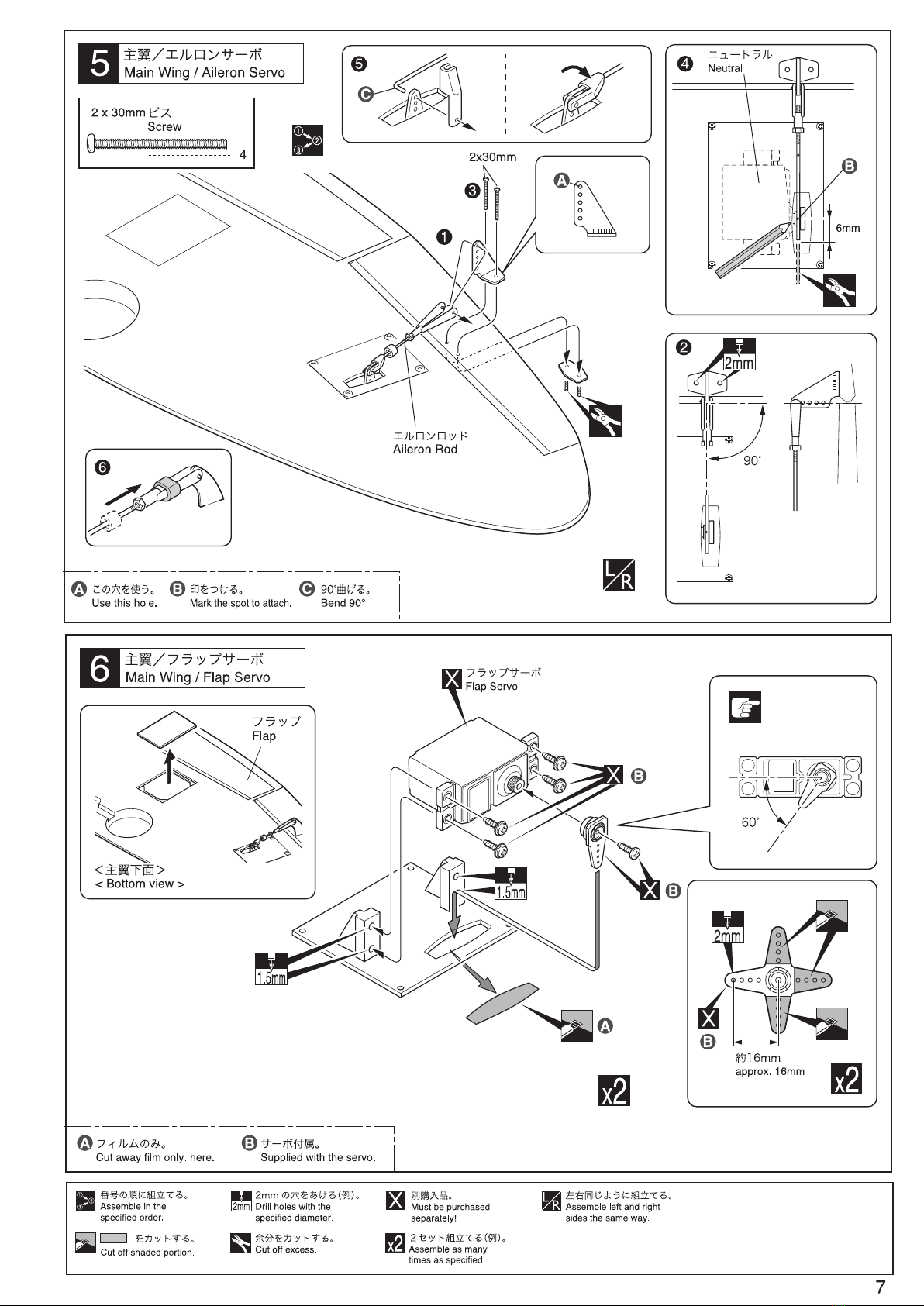

Main Wing / Aileron Servo

Servo extension

cords. (300mm)

2 x 10mm

2x10mm

8

TP Screw

< Top view >

Cut away film only here. Pull out servo cord with string.Tie the string.

Set all screws securely. If they come

off during flight you will lose control

of your aircraft!

4

Pay close attention here!Assemble left and right

sides the same way.

Drill holes with the

specified diameter.

Must be purchased

separately!

Cut off shaded portion.

Aileron

< Bottom view >

3Aileron Servo

< For right side >

Aileron Servo

Supplied with the servo.

approx. 16mm

Cut away film only. here.

Assemble in the

specified order. Do not overlook this symbol!

SPITFIRE EP-GP50

6
