KWC 802409 Manual de instrucciones

802409

(07/2014)

Wandarmatur Aufputz

exposed wall valve

Miscelatore a muro

Robinetterie murale

Montage/Bedienungsanleitung

Installation/User manual

Istruzioni di montaggio/per l’uso

Notice d‘installation/d‘utilisation

D35

74.067.KC13

2 74.067.KC13

CH 153

(EU -150)

CH -153

(EU 150 +/-12)

2. 3.

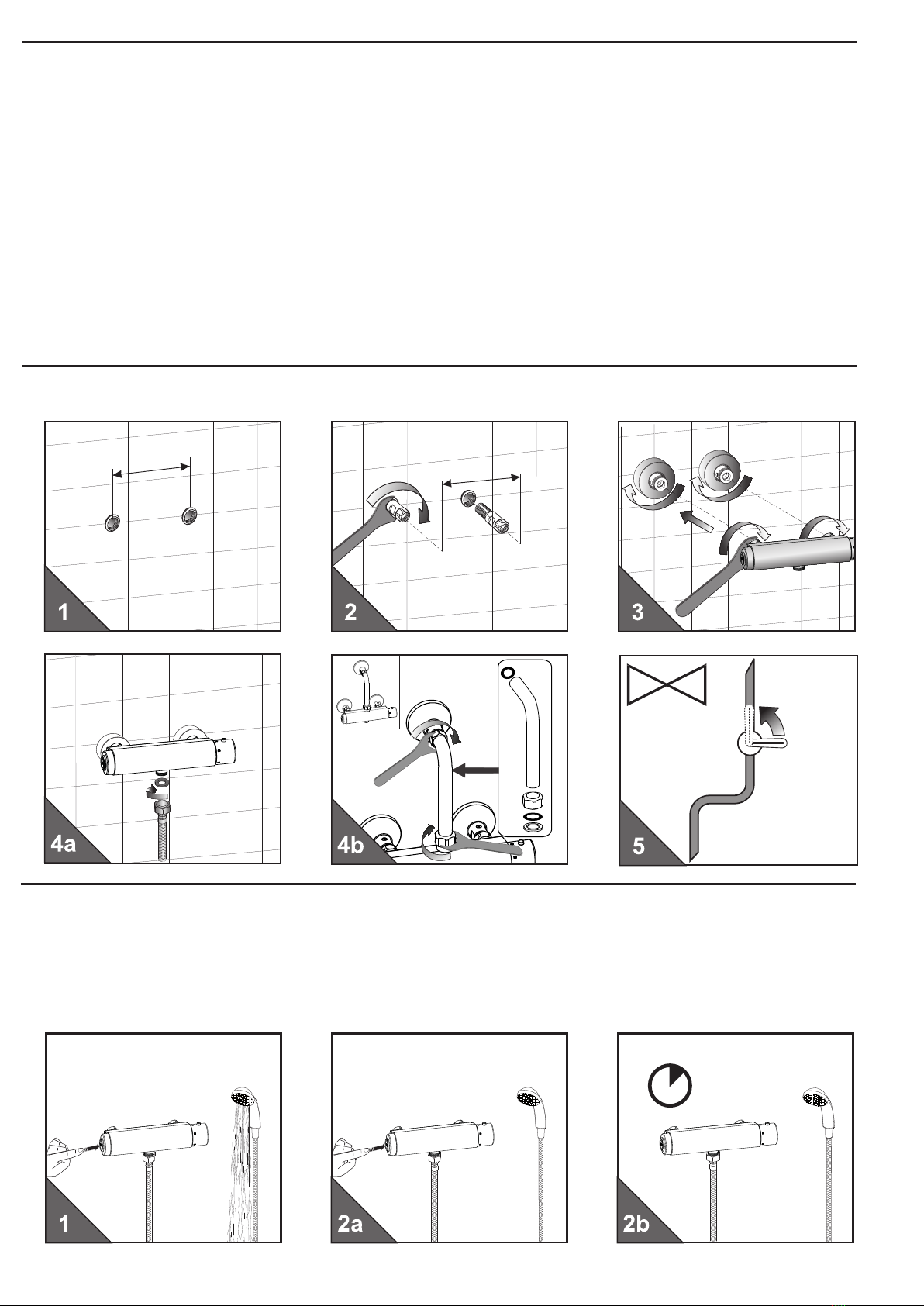

• Installation • Installation • Installazione • Installation

• Funktionen • Functions • Funzioni • Fonctions

• Wasser ”Ein”

• Water flow ”On”

• Flusso aperto

• Ecoulement ouvert

• Wasser ”Aus”

• Water flow ”Off”

• Flusso chiuso

• Ecoulement fermé

• Richtlinien zur Installation • Installation guidelines

• Direttiva per I` Installazione • Directives d`installation

• Wasserleitungsdrücke von

Warmwasser und Kaltwas-

ser müssen gleich sein.

• Installation und Lagerung

nur in frostsicheren Räu-

men.

• The water pressure for both

the hot and

cold water pipes should be

equal.

• Install and store in frost-

proof rooms only.

• Si prega di osservare

le norme esisten-

ti per l’installazione e

l’allacciamento all’impianto

idrico.

• Si consiglia l’ installazione

con pressioni dell’ acqua

calde e fredda equilibrate.

• Respecter les normes en

vigueur et les conditions

de raccordement au résau

d’eau local.

• L’eau chaude et l’eau froide

doivent avoir la même pres-

sion.

• Ab Datum des Erwerbes

(Kaufbeleg) gewähren

wir eine Garantie von 2

Jahren.

• We will guarantee the

products for 2 years from

the date of acquisition.

• Garantiamo il prodotto

per 2 anni dalla data di

aquisito.

• Nous accordons une

garantie de 2 ans sur les

produits à partir de la

date d’achat (ticket de

caisse).

auto

OFF

74.067.KC13

• Wasserlaufzeit einstellen • Set the water ow duration

•

Impostare il tempo di coda dell‘acqua

•

Réglage du post-écoulement de l‘eau

+ ...

... nach gewüschter Laufzeit, 2 - 180 sec.,

Taste erneut drücken

... after the required ow duration 2 - 180

sec., press button again

... dopo il tempo di funzionamento deside-

rato, 2 - 180 sec., Premere nuovamente.

... après la durée souhaitée, 2 - 180 sec.,

appuyez à nouveau et tenez

O.K.

... Taste 5x kurz drücken ...

... Press button 5x...

... Premere 5x il tasto

... Appuyer 5x sur la touche

5 sec.

...5 sec. warten...1x ON-OFF...

...wait 5 sec....1x ON-OFF...

...aspettare 5 sec....1x ON-OFF...

...attendre 5 sec....1x ON-OFF...

• Taste 4x kurz drücken ...

• Press button 4x....

• Premere 2x il tasto

• Appuyer 4x sur la touche

+ ...

• Nur innerhalb 15 min. nach Unterbrechung und Wiederherstellung der Spannungsversorgung möglich!

• Only possible 15 min. after power has been switched off and on.

• Solo 15 min. dopo la pausa e ripristinare l‘alimentazione è possibile!

• Seul un délai de 15 min. après la pause et de rétablir l‘alimentation électrique est possible!

"ON" "OFF"

...2 - 180 sec.

... Wasser „EIN“ (2 - 180 sec.)...

... water „ON“ (2 - 180 sec.)...

... acqua „ON“ (2 - 180 sec.)...

... conduite d’eau ouverte (2 - 180 sec.)...

"ON"

"OFF"

"ON"

"OFF"

• Temperatureinstellung • Temperature adjustment

• Impostazione della temperatura • Réglage de la température

4 74.067.KC13

• 24/48/72Stunden Zwangsspülung • 24/48/72 hours automatic ush

• Scarico forzato ogni 24/48/72 ore • Rinçage forcé 24/48/72 heures

"ON"

"OFF"

"ON"

"OFF" "ON"

"OFF"

2 sec.

Press

"ON"

"OFF"

"ON"

"OFF" "ON"

"OFF" 2 sec.

2sec.

Press

"ON"

"OFF"

"ON"

"OFF" 2 sec. OK

Press

OFF

24 h

48 h

"ON"

"OFF"

"ON"

"OFF" "ON"

"OFF"

2 sec.

Press

72 h

2 sec.

"ON"

"OFF"

+ ...

O.K.

... Taste 6x kurz drücken ...

... Press button 6 times ...

... Premere 6 volta il tasto

... Appuyer 6 fois sur la touche

5 sec.

...5 sec warten...1x ON-OFF...

...wait 5 sec...1x ON-OFF...

...aspettare 5 sec....1x ON-OFF...

...attendre 5 sec...1x ON-OFF...

• Taste 6x kurz drücken ...

• Press button 6 times ...

• Premere 6 volta il tasto

• Appuyer 6 fois sur la touche

+ ...

"ON" "OFF"

...1x-4x ON-OFF...

"ON" "OFF"

1x-4x

"ON" "OFF"

OFF

"ON" "OFF"

24h

"ON" "OFF"

48h

"ON" "OFF"

72h

... nach gewüschter Einstellung, 1x-4x ON-OFF, Taste erneut drücken

... after the required ow duration, 1x-4x ON-OFF, press button again

... dopo il tempo di funzionamento desiderato, 1x-4x ON-OFF, Premere nuovamente.

... après la durée souhaitée, 1x-4x ON-OFF, appuyez à nouveau et tenez

• Nur innerhalb 15 min. nach Unterbrechung und Wiederherstellung der Spannungsversorgung möglich!

• Only possible 15 min. after power has been switched off and on.

• Solo 15 min. dopo la pausa e ripristinare l‘alimentazione è possibile!

• Seul un délai de 15 min. après la pause et de rétablir l‘alimentation électrique est possible!

74.067.KC13

• Batteriewechsel • Changing the battery

• Cambio batteria • Remplacer la pile

2,5 mm

• Schmutzsieb-Reinigung • Cleaning the lters

• Pulire il ltro • Nettoyage du tamis

6 74.067.KC13

• Systemübersicht • System overview

• Vista generale del sistema • Résumé du système

88a 9a

2C5

• Technische Daten • Technical Data

• Dati tecnici • Données techniques

Batteriebetrieb battery operation Funzionamento a batterie Fonctionnement sur batterie 6 VDC

Wasserdruck water pressure Pressione dell‘acqua Pression de l‘eau 0,3 - 10 bar

Flow volume Portata Débit 12 l/min (3 bar)

Wassernachlaufzeit Tempo di coda dell‘acqua Post-écoulement de l‘eau 2 sec. - 3 min.

Wassertemperatur water temperature Temperatura dell‘acqua Température de l‘eau max. 80°C

Z.534.623

Z.500.476

Z.633.379

Z.536.836

Z.637.262

Z.601.007

Z.601.008

Z.601.009

Z.536.838

Z.536.837

Z.534.286

Z.536.015

Z.536.016

74.067.KC13

• Störungsbehebung

Störung / Fehler Mögliche Ursache Behebung

Es iesst kein Wasser • „Kurz-Aus“ ist aktiviert

• Absperrventil geschlossen bzw.

Schmutzsieb verstopft

• Batterie leer

• „Kurz-Aus“ beenden

• Absperrventil öffnen bzw.

Schmutzsieb reinigen

• Batterie austauschen

Wasser iesst permanent • Ventil defekt • Kundendienst kontaktieren

Rote LED blinkt • Batterie leer • Batterie austauschen

• Trouble shooting

Function Cause Solution

No water ows • „Intermittent off“ is activated

• Stop valve closed or

lter clogged

• Battery at

• End „intermittent off“

• Open stop valve or

clean lter

• Change battery

Water ows permanently • Valve defect • Call Customer Service

Red LED ashes • Battery at • Change battery

• Difetti di funzionamento

Difetto / errore Possibili cause Soluzioni

L‘acqua non scorre • „Arresto temporaneo“ attivato

• Valvola d’intercettazione chiusa o

ltro intasato

• Batteria esaurita

• „Arresto temporaneo“ terminato

• Aprire la valvola d‘intercettazione o

pulire il ltro

• Cambiare la batteria

L‘acqua scorre continuamente • Valvola difettosa • Servizio Assistenza

LED rosso lampeggia • Batteria esaurita • Cambiare la batteria

• Elimination des perturbations

Perturbation / Erreur Cause possible Solution

L‘eau ne coule pas • «Arrêt bref» activé

• Soupape d’arrêt fermée ou

tamis bouché

• Pile usée

• Terminer «Arrêt bref»

• Ouvrir la soupape d‘arrêt ou

nettoyer le tamis

• Remplacer la pile

L‘eau coule en permanence • Soupape défectueuse • Contacter le service après-vente

la cellule clignote • Pile utilisé • Remplacer la pile

• Pege • Maintenance

• Cura • Entretien holdelse

Abbildungen, Beschreibungen und technische Daten unverbindlich

Printed in Switzerland

KWC VG

KWC Deutschland GmbH

Junghansring 70

DE-72108 Rottenburg

+49 (0) 7457 948 56

+49 (0) 7457 948 56 30

KWC VG

KWC AMERICA

1770 Corporate Drive #580

Norcross, GA 30093 USA

+1 678 334 21 21

+1 678 334 21 28

KWC VG

KWC Italia S.r.l.

Via Vecchia Ferriera 59/B

IT-36100 Vicenza

+39 (0) 444 566 618

+39 (0) 444 961 519

anke KS

anke GmbH

Mumpf

erfährstrasse 70

DE-79713 Bad Säckingen

+49 (0) 7761 52

+49 (0) 7761 52 294

anke WS

anke GmbH

Ober

er Achdamm 52

-6971 Hard

+43 (0) 557 467 350

+43 (0) 557 462 411

Franke WS

Franke Washroom Systems

Ring-Oost 10

BE-9400 Ninove

+32 (0) 54 31 01 30

+32 (0) 54 31 01 35

Franke KS

Franke NV

Ring 10

BE-9400 Ninove

+32 (0) 54 31 01 11

+32 (0) 54 32 36 88

Franke KS

Franke Nederland B.V.

Lagedijk 13

NL-5705 Bx Helmond

+31 492 585 111

+31 492 585 200

Franke KS

Franke France S.A.S.

Avenue Aristide Briand BP 13

FR-60230 Chambly

+331 30 28 94 00

+331 30 28 94 30

Franke WS/KS

Franke L.L.C.

RAK Industrial Zone, P.O. Box 14511

AE-Ras Al Khaimah, UAE

+971 7 203 47 00

+971 7 203 47 60

Franke KS

Franke UK Limited

West Park, MIOC, Styal Road

GB-Manchester M22 5WB

+44 161 436 62 80

+44 161 437 13 79
