krispol STARCUS ONE Manual de usuario

STEROWANIE
Możliwość sterowania 1 napędem serii M lub E
1. INFORMACJE TECHNICZNE
2. OPIS URZĄDZENIA
Zasięg podawany przez producenta jest wartością zmienną,zależną od warunków panujących
w środowisku, w którym urządzenie pracuje. Wpływ na zasięg mają takie czynniki jak:
konstrukcja budynku, zakłócenia sygnału generowane przez inne urządzenia itp.
STARCUS WIRELESS
RECEIVER
PAMIĘĆ
Do 10 nadajników
MOC WYJŚCIOWA
200 W
ZASIĘG
Do 25 metrów w pomieszczeniach
NAPIĘCIE ZASILANIA / NA WYJŚCIU
230 V / 50 Hz
WYMIARY
50 x 45 x 23 mm
CZĘSTOTLIWOŚĆ
433,92 MHz
STOPIEŃ OCHRONY
IP 20
INSTRUKCJA OBSŁUGI
STARCUS WIRELESS RECEIVER v2.0
WAŻNE!
KOSTKA PRZYŁĄCZENIOWA
ANTENA
PRZYCISK PROGRAMOWANIA DIODA LED
FUNKCJE PRZYCISKU PROGRAMOWANIA:
1. Krótkie wciśnięcie przycisku programowania przez ok. 1 s. steruje napędem krok po kroku.
Funkcja aktywna jest po zaprogramowaniu położeń krańcowych.
2. Wciśnięcie przycisku programowania przez 2 s. wprowadza centralkę w tryb programowania nadajnika.
3. Wciśnięcie przycisku programowania przez 6 s. włącza funkcję blokowania sygnału radiowego.
Aby wyłączyć funkcję, należy wcisnąć na krótko przycisk programowania lub odłączyć zasilanie centralki.
4. Wciśnięcie przycisku programowania przez 10 s. zmienia kierunki pracy napędu.
5. Wciśnięcie przycisku programowania przez 14 s. kasuje pamięć centralki przywraca ustawienia fabryczne.
L N N C D U
↑
↑
PL

3. MONTAŻ
4. PROGRAMOWANIE PIERWSZEGO NADAJNIKA
Optymalne odległości montażowe:
a) Minimalna odległość centralki od podłoża > 1,5 m
b) Minimalna odległość centralki od sufitu i ścian > 0,3 m
c) Minimalna odległość między centralkami > 0,2 m
Dłuższa niż 10 sekund przerwa, między kolejnymi wciśnięciami przycisku, spowoduje automatyczne
wyjście z trybu programowania, bez zapisania wprowadzonych zmian.
dół
góra
niebieski
żółty/zielony
zasilanie:
230 V / 50 Hz
napęd:
230 V / 50 Hz
L – przewód fazowy (zasilanie)
N – przewód neutralny (zasilanie)
N – przewód neutralny (napęd)
– kierunek góra (napęd)
– kierunek dół (napęd)
C – COM
D – kierunek dół (przełącznik)
U – kierunek góra (przełącznik)
WAŻNE!
Montaż powinien być przeprowadzony przez osoby posiadające odpowiednie uprawnienia SEP.
Urządzenie przeznaczone jest do montażu w miejscach, wktórych nie będzie narażone na bezpośrednie
działanie warunków atmosferycznych. Urządzenie powinno być zamontowane zgodnie ze sztuką oraz
przepisami i normami obowiązującymi w Polsce i na terenie UE. Przewody łączące odbiornik energii
elektrycznej ze źródłem zasilania powinny być zabezpieczone przed skutkami przeciążenia i zwarcia
urządzeniami zabezpieczającymi, które samoczynnie wyłączą zasilanie. Urządzenie powinno być zasilane
za pośrednictwem osobnej linii, jedynie z sieci spełniającej odpowiednie normy.
x3
Nadajnik został
zaprogramowany
Wyłączamy zasilanie
i ponownie włączamy.
Roleta wykona krótkie
ruchy góra/dół. Dioda
LED mignie raz.
Wciskamy
i przytrzymujemy
przez 2 sekundy
przycisk STOP
na pilocie.
Roleta wykona dwa krótkie ruchy
góra/dół. Dioda LED zamiga
trzy razy.

5. ZMIANA KIERUNKU PRACY NAPĘDU
6. PROGRAMOWANIE KOLEJNEGO NADAJNIKA
Zamiana kierunku pracy następuje wtedy, jeśli klawiszem DÓŁ podnosimy roletę, aklawiszem GÓRA ją opuszczamy.
1. Centralka może być sterowana maksymalnie 10 nadajnikami.
2. Dłuższa niż 10 sekund przerwa, między kolejnymi wciśnięciami przycisku, spowoduje automatyczne
wyjście z trybu programowania bez wprowadzonych zmian.
SPOSÓB NR 1:
SPOSÓB NR 2:
Kierunek pracy
napędu został
zmieniony
Kierunek pracy
napędu został
zmieniony
Jednocześnie wciskamy
iprzytrzymujemy przez 2 s.
przyciski GÓRA orazDÓŁ.
Wciskamy iprzytrzymujemy
przez 10 s. przycisk
programowania na centralce.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED zamiga
trzy razy.
Roleta wykona krótkie
ruchy góra/dół.
A
A A
B
Wciskamy przycisk
programowania P2
na pilocie A.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona dwa krótkie
ruchy góra/dół. Dioda LED
zamiga trzy razy.
Pilot B został
zaprogramowany.
Wciskamy przycisk
programowania P2
na pilocie A.
B
x3
Wyłączamy zasilanie
i ponownie włączamy.
Wyłączamy zasilanie
i ponownie włączamy.
B
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Wciskamy przycisk
programowania P2
na pilocie B.
Wyłączamy zasilanie
i ponownie włączamy.

Wciskamy
przycisk STOP.
Wciskamy
przycisk STOP.
Wciskamy
przycisk STOP.
7. PROGRAMOWANIE POZYCJI KOMFORT
8. USUWANIE POZYCJI KOMFORT
9. STEROWANIE PROCENTOWE
1. Po ustawieniu górnego i dolnego położenia krańcowego, możliwe jest ustawienie trzeciej pozycji
(ulubionej) pomiędzy tymi położeniami.
2. Przytrzymanie przyciskuSTOP przez 3 s. powoduje ustawienie rolety w trzecim położeniu krańcowym.
Ustawiamy
roletę w trzecim
położeniu krańcowym.
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Roleta wykona dwa krótkie ruchy
góra/dół. Dioda LED mignie trzy razy.
Roleta wykona krótkie ruchy góra/dół.
Dioda LED mignie raz.
x3
Pozycja komfort
zaprogramowana
Pozycja komfort
została usunięta
Wciskamy
przycisk STOP.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Wciskamy
przycisk STOP.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Wyłączamy zasilanie
i ponownie włączamy.
Wyłączamy zasilanie
i ponownie włączamy.
Wciskamy przycisk
programowania P2.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Wyłączamy
zasilanie
i ponownie
włączamy.
Wciskamy
przycisk DÓŁ.
Jeżeli roleta wykona dwie sekwencje krótkich ruchów
góra/dół, dioda LED zamiga trzy razy, oznacza to,
że u sterowanie procentowe zostało włączone.
Jeżeli roleta wykona jedną sekwencje krótkich ruchów
góra/dół, a dioda LED świeci na stałe sterowanie
procentowe zostało wyłączone.
BA

Wciskamy
przycisk DÓŁ.
10. USUWANIE POŁOŻEŃ KRAŃCOWYCH
11. USUWANIE JEDNEGO NADAJNIKA
12. USUWANIE WSZYSTKICH NADAJNIKÓW
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Położenia
krańcowe
zostały usunięte
Pilot B został
usunięty
Wszystkie nadajniki
zostały usunięte
Wykonanie poniższej procedury powoduje usunięcie położeń krańcowych centralki razem z pozycją komfort.
Roleta wykona dwa krótkie ruchy
góra/dół. Dioda LED mignie trzy razy.
x3
A
A A
B
B
Wciskamy przycisk
programowania P2
na pilocie A.
Wciskamy przycisk
programowania P2.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona dwa
krótkie ruchy góra/dół.
Dioda LED zamiga trzy razy.
Roleta wykona dwa krótkie ruchy góra/dół.
Dioda LED zamiga trzy razy.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Wciskamy przycisk
programowania P2
na pilocie A.
Wciskamy przycisk
programowania
P2 na pilocie B.
Wciskamy przycisk
programowania P2.
x3
x3
Wciskamy
przycisk STOP.
Roleta wykona krótkie ruchy
góra/dół. Dioda LED mignie raz.
Wyłączamy
zasilanie
i ponownie
włączamy.
Wyłączamy zasilanie
i ponownie włączamy.
Wyłączamy zasilanie
i ponownie włączamy.

14. WŁĄCZENIE FUNKCJI PRZECIĄŻENIA
13. REAKCJA NAPĘDU NA PRZECIĄŻENIE
15. REGULACJA CZUŁOŚCI PRZECIĄŻENIA
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Wciskamy
przycisk STOP.
Wciskamy
przycisk DÓŁ.
Wciskamy
przycisk STOP.
Wciskamy
przycisk DÓŁ.
Wciskamy
przycisk DÓŁ.
Wciskamy
przycisk GÓRA.
Jeżeli roleta wykona dwa krótkie ruchy góra/dół,
dioda LED zamiga trzy razy, oznacza to,
że uruchomiona jest funkcja przeciążenia.
Jeżeli roleta wykona dwa krótkie ruchy
góra/dół, dioda LED zamiga trzy razy,
oznacza to,że uruchomiona jest reakcja 1:
po wykryciu przeszkody napęd zatrzyma się.
Dioda LED zamiga, a ilość mignięć diody (1-6) będzie
oznaczała ustawiony stopień czułości.
Jeżeli roleta wykona krótkie ruchy góra/dół, dioda LED
mignie raz, oznacza to, że wyłączono funkcję przeciążenia.
Jeżeli roleta wykona krótkie ruchy góra/dół,dioda LED
mignie raz, oznacza to, że uruchomiona jest reakcja 2:
po wykryciu przeszkody napęd wykona krótki ruch
w przeciwnym kierunku.
Funkcja przeciążenia nie jest aktywna przez 2 sekundy po uruchomieniu napędu. Domyślnie funkcja
przeciążenia jest wyłączona.
1. Centralka posiada sześciostopniową skalę regulacji przeciążenia. Stopień 1 oznacza najbardziej czułe
przeciążenie, a stopień 6 najmniej czułe przeciążenie.
2. Domyślnie ustawiony jest drugi stopień czułości.
B
B
B
B
A
A
A
A
A
A
Wyłączamy
zasilanie
i ponownie
włączamy.
Wyłączamy
zasilanie
i ponownie
włączamy.
Wyłączamy
zasilanie
i ponownie
włączamy.

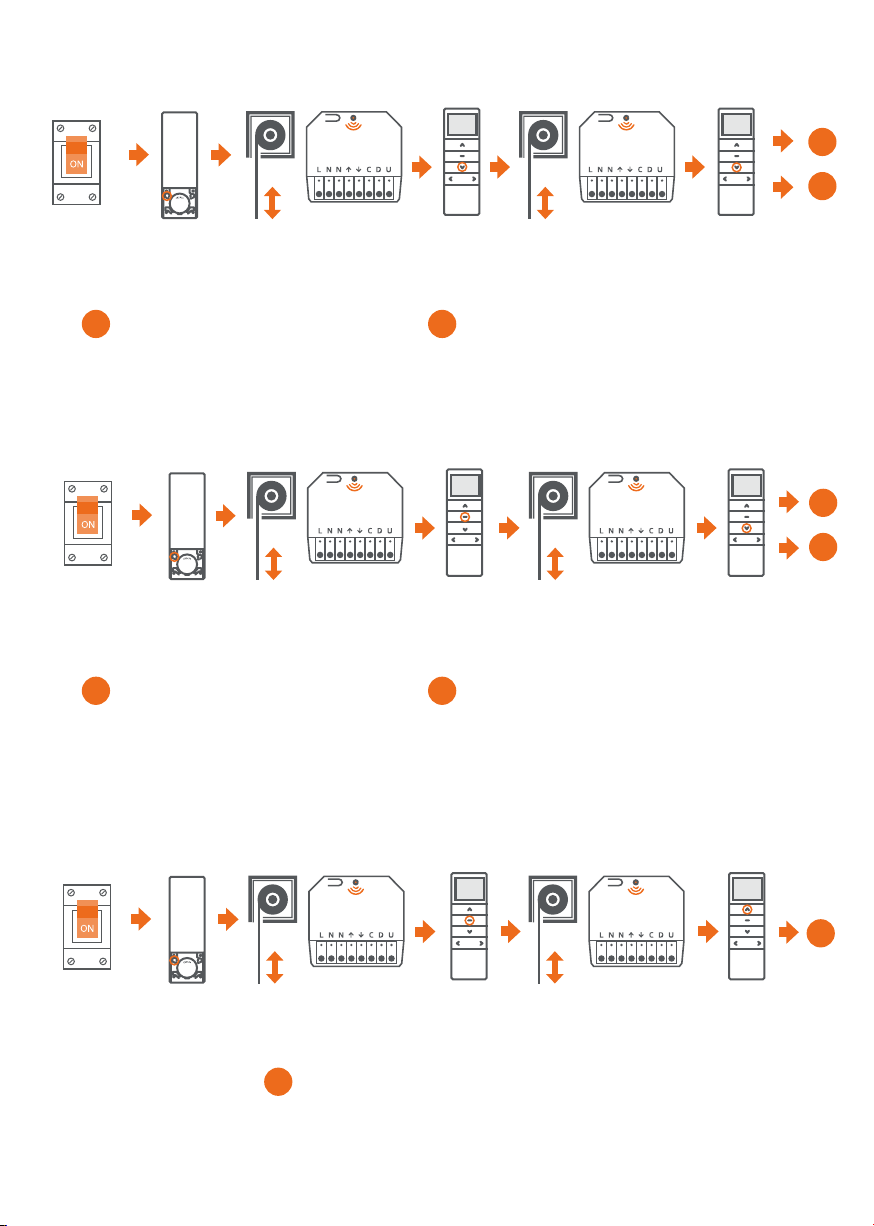

16. AKTYWACJA TRYBU IMPULSOWEGO
17. KONFIGURACJA PRZEŁĄCZNIKA
18. ZMIANA TRYBÓW PRACY PRZEŁĄCZNIKA
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Wciskamy przycisk
programowania P2.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Roleta wykona
krótkie ruchy góra/dół.
Dioda LED mignie raz.
Jeżeli roleta wykona
krótkie ruchy góra/dół,
dioda LED mignie raz
- ustawiony jest tryb I.
Jeżeli roleta wykona dwa
krótkie ruchy góra/dół,
dioda LED mignie dwa razy
- ustawiony jest tryb II.
Jeżeli roleta wykona trzy
krótkie ruchy góra/dół,
dioda LED mignie trzy razy
- ustawiony jest tryb III.
Jeżeli roleta wykona cztery
krótkie ruchy góra/dół,
dioda LED mignie cztery razy
- ustawiony jest tryb IV.
Wciskamy
przycisk GÓRA.
Wciskamy
przycisk DÓŁ.
Wciskamy
przycisk STOP.
Jeżeli roleta wykona krótkie ruchy góra/dół, dioda LED
mignie raz, tryb impulsowy jest włączony.
1. Aktywacja trybu impulsowego możliwa jest po zaprogramowaniu położeń krańcowych centralki.
2. Gdy tryb impulsowy jest włączony, po jednokrotnym wciśnięciu przycisku kierunku na pilocie, napęd
wykona krótki ruch.
Odbiornik może pracować w jednym z czterech trybów przełącznika.
I TRYB – PRZEŁĄCZNIK ŻALUZJOWY ASTABILNY
Krótkie wciśnięcie klawisza GÓRA lub DÓŁ powoduje ruch rolety. Ponowne wciśnięcie klawisza
powoduje jej zatrzymanie.
II TRYB – PRZEŁĄCZNIK ŻALUZJOWY STABILNY
Wciśnięcie klawisza GÓRA lub DÓŁ powoduje ruch rolety. Zwolnienie klawisza powoduje jej zatrzymanie.
III TRYB – PRZEŁĄCZNIK ASTABILNY
Krótkie wciśnięcie klawisza GÓRA lub DÓŁ powoduje ruch rolety. Jednoczesne wciśnięcie klawiszy
GÓRA i DÓŁ powoduje jej zatrzymanie. W trybie impulsowym krótkie wciśnięcie klawisza GÓRA lub DÓŁ
powoduje krótki ruch rolety. Przytrzymanie klawisza GÓRA lub DÓŁ powyżej 2 sekund powoduje ciągły
ruch rolety, ponowne wciśnięcie klawisza zatrzymuje ją.
IV TRYB – PRZEŁĄCZNIK IMPULSOWY
W tym trybie przełącznik działa w trybie krok po kroku. Wciśnięcie klawisza powoduje ruch rolety w górę,
ponowne jego wciśnięcie zatrzymuje roletę, akolejne wciśnięcie klawisza powoduje ruch rolety w kierunku DÓŁ.
A
A
x2
x2
x3
x3
x4
x4
Wyłączamy
zasilanie
i ponownie
włączamy.
Wyłączamy
zasilanie
i ponownie
włączamy.

OCHRONA ŚRODOWISKA
Niniejsze urządzenie zostało oznakowane zgodnie z Dyrektywą WEEE (2002/96/EC), dotyczącą
zużytego sprzętu elektrycznego i elektronicznego. Zapewniając prawidłowe złomowanie przyczyniają
się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko
i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że niniejszy
produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać
do odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych,
dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.

CONTROL
Control option with1 drive of M or E series
1. TECHNICAL DATA
2. DEVICE DESCRIPTION
e range declared by the manufacturer is a variable value, depending on the environmental conditions
of the device operation. e range is influenced by factors such as: building structure, signal interference
from other devices, etc.
STARCUS WIRELESS
RECEIVER
MEMORY
Up to 10 transmitters
OUTPUT POWER
200 W
RANGE
Up to 25 meters indoors
SUPPLY / OUTPUT VOLTAGE
230 V / 50 Hz
DIMENSIONS
50 x 45 x 23 mm
FREQUENCY
433,92 MHz
IP RATING
IP 20
INSTRUCTION MANUAL OF
STARCUS WIRELESS RECEIVER v2.0
IMPORTANT!
CONNECTOR BLOCK
ANTENNA
PROGRAMMING BUTTON LED
PROGRAMMING BUTTON FUNCTIONS:
1. Briefly pressing the programming button for approx. 1 second controls the drive unit step by step.
e function is active after programming the end positions.
2. Pressing the programming button for 2 seconds switches the control unit into the transmitter programming mode.
3. Pressing the programming button for 6 seconds activates the radio signal blocking function.
In order to disable the function, briefly press the programming button or disconnect the control unit power supply.
4. Pressing the programming button for 10 seconds changes the direction of the drive's operation.
5. Pressing the programming button for 14 seconds deletes the memory of the control unit and restores
the factory settings.
L N N C D U
↑
↑
EN

3. INSTALLATION
4. PROGRAMMING THE FIRST TRANSMITTER
Optimum distances for mounting:
a) e minimum distance of the control unit from the base > 1.5 m
b) e minimum distance of the control unit from the ceiling
and walls > 0.3 m
c) Minimum distance between units> 0.2 m
A pause between successive button presses longer than 10 seconds will result in automatic quitting
the programming mode, without saving any changes.
down
up
blue
Yellow/green
230 V / 50 Hz
drive:
230 V / 50 Hz
L – phase conductor (power supply)
N – neutral wire (power supply)
N – neutral wire (drive)
– UP direction (drive)
– DOWN direction (drive)
C – COM
D – UP direction (switch)
U – DOWN direction (switch)
IMPORTANT!
Installation should be performed by persons with appropriate SEP qualifications.
e device is designed for installation in places not exposed to direct weather conditions.
e device should be installed in accordance with industry practises, Polish and EU regulations
and standards in force. Cables connecting the electric energy receiver with the power source should
be protected against overload and short circuit with safety devices automatically disconnecting power.
e device should be powered via a separate line, only from a grid that meets the relevant standards.
x3
e transmitter
has now been
programmed
Turn off the power
and turn it on again.
e roller shutter makes
short up/down movements.
e LED will flash once.
Press and hold
the STOP button
on the remote
control for
2 seconds.
e roller shutter makes two short
up/down movements. e LED will
flash three times.
Otros manuales para STARCUS ONE
3
Tabla de contenidos
Idiomas:
Otros manuales de Receptor de krispol
