Kranzle B 170 T Manual de usuario
GB
Operating manual
High-pressure cleaners
Read and conform safety instructions before use!
Keep instructions in a safe place for later use and
pass them on to any future user.
14 15
Additional KRÄNZLE-accessories for ...
Environmental, refuse disposal and water protection regu-
lations must be observed when using the accessories!
Rotary scrubbing brush
Order No. 41.050 1
Sandblaster
Order No. 41.068 1
Underbody lance
Order No. 41.075
Flat brush
Order No.41.073
Drain and pipe cleaning hose
8 m - Order No. 41.051
15 m - Order No. 41.058
Car cleaning, glass, caravan, boat etc.
rotary washing brush with 40 cm exten-
sion and ST 30 nipple M 22 x 1,5
Cleaning cars and all smooth surfaces :
brush with ST 30 nipple M 22 x 1,5.
Underbody cleaning of cars, trailers and
equipment: lance 90 cm with high pressure
nozzle and ST 30 nipple M 22 x 1,5.
The lance must be aimed when spraying.
Cleaning pipes, channels and drains:
pipe cleaning hose with KN nozzle
and ST 30 nipple M 22 x 1,5
When sandblasting you must wear
protection clothes! Pay attention to the
instructions of the manufacturer of the
abrasive!
Blasting old paint, rust and facades: sand-
blasting injector with suction lance, 3 m PVC
hose and ST 30 nipple.
... further combination possibilities
Rotary point sprayer for extreme soiling.
Dirtkiller with 40 cm extension and ST 30
nipple M 22 x 1,5.
20 21

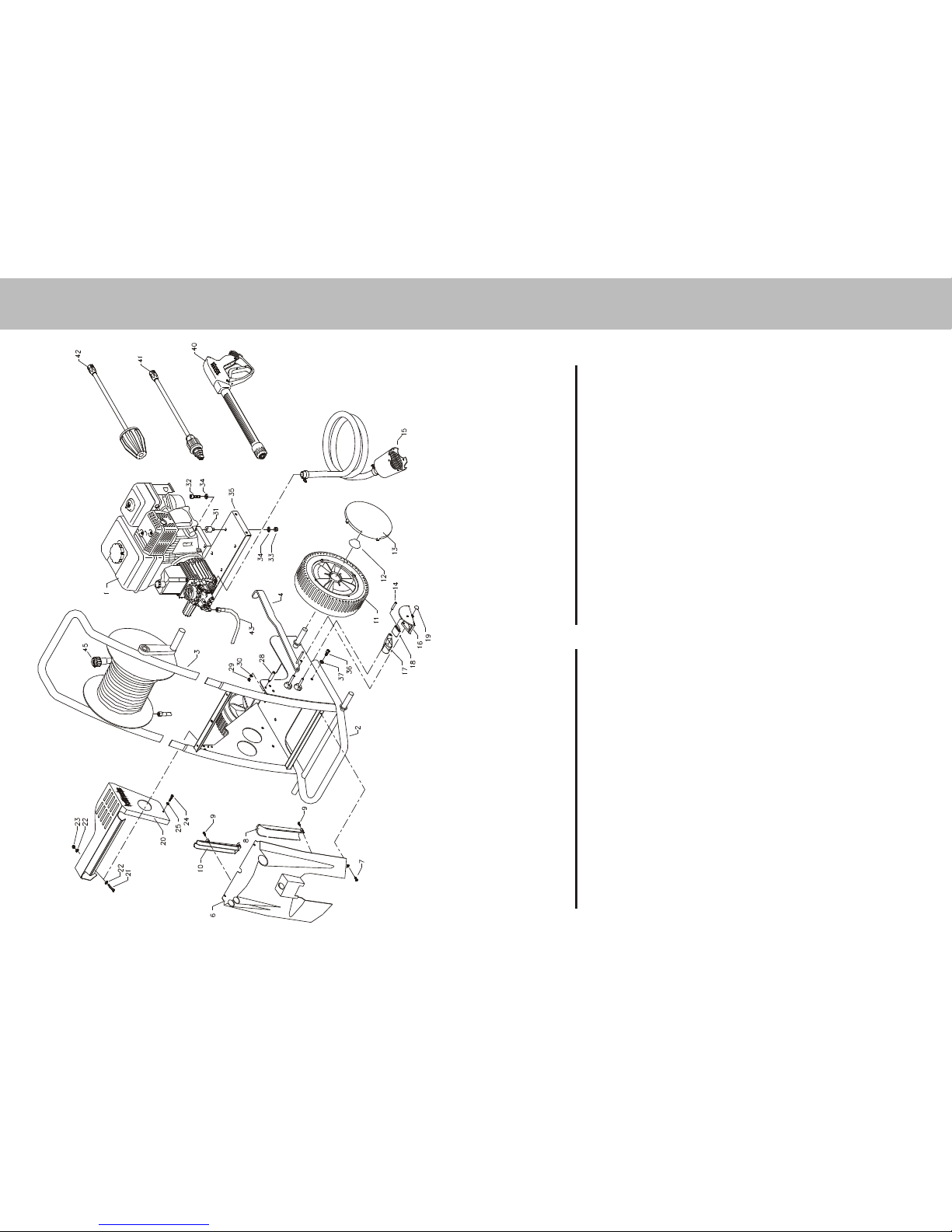

Complete assembly Kränzle B170 T / B200 T
No Description Qty. Ord.-No
1 Motor Honda GX 160 LX2 für B170 T 1 24 027
Motor Honda GX 200 LX2 für B200 T 1 24 027 2
2 Wagen 1 40 230
3 Schubbügel 1 40 245
4 Bremshebel 1 40.246
6 Frontplatte B170 T 1 40 231 1
Frontplatte B200 T 1 40 231 2
7 Blechschraube 4,8 x 12 4 44 112
8 Köcher groß 1 40 232
9 Kunststoffschraube 5 x 14 7 43 426
10 Köcher klein 1 40 233
11 Rad 4 44.017
12 Achsklemmring 20 mm 4 40.142
13 Radkappe 4 44.018
14 Stift 6 x 40 1 44.035 1
15 Saugschlauch 3 m mit Sauglter 1 15.038 3
16 Bremspedal 1 44.022
17 Bremsklotz 1 44.024
18 Bremshebel 1 44.023
19 Starlockkappe 8 mm 1 44.165
20 Abdeckung B170 T / B200 T 1 40 234
21 Innensechskantschraube M 4 x 30 3 40 236
22 Scheibe 6 43 472
23 Elastic - Stop Mutter M 4 3 40 111
24 Schraube M 6 x 12 1 43 421
25 Federring A 6 1 44.222 1
Spare parts list Kränzle B170 T / B200 T
Complete assembly
28 Distanzhülse 1 40 237
29 Elastic - Stop Mutter M 6 1 14 152 1
30 Scheibe 6,4 1 50 189
31 Gummipuffer 40 x 30 4 40 220 1
32 Schraube M 8 x 30 4 40 221
33 Elastic - Stop Mutter M 8 4 41 410
34 Scheibe 8,4 DIN 125 8 50 186
35 Zwischenplatte 1 40 239
36 Schraube M 8 DIN 933 4 40 140
37 Federring A8 DIN 127 4 44 222
40 Midi-Pistole mit Verlängerung 1 12.160
41 Lanze mit Regeldüse 2505 für B170 T 1 41 053 2-05
Lanze mit Regeldüse 25045 für B200 T 1 41 053 2-045
bitte Düsengröße mit angeben
42 Turbokiller 05 bei B170 T 1 41.580-05
Turbokiller 045 bei B200 T 1 41 072 3
43 Hochdruckschlauch 1m / DN 8 1 41 265
44 Hochruckschlauch NW8 20m 1 41.083
45 Schlauchtrommel kpl. mit 1 41 259 1
1m HD-Schlauch, jedoch
ohne 20m HD-Schlauch
No Description Qty. Ord.-No
22 23

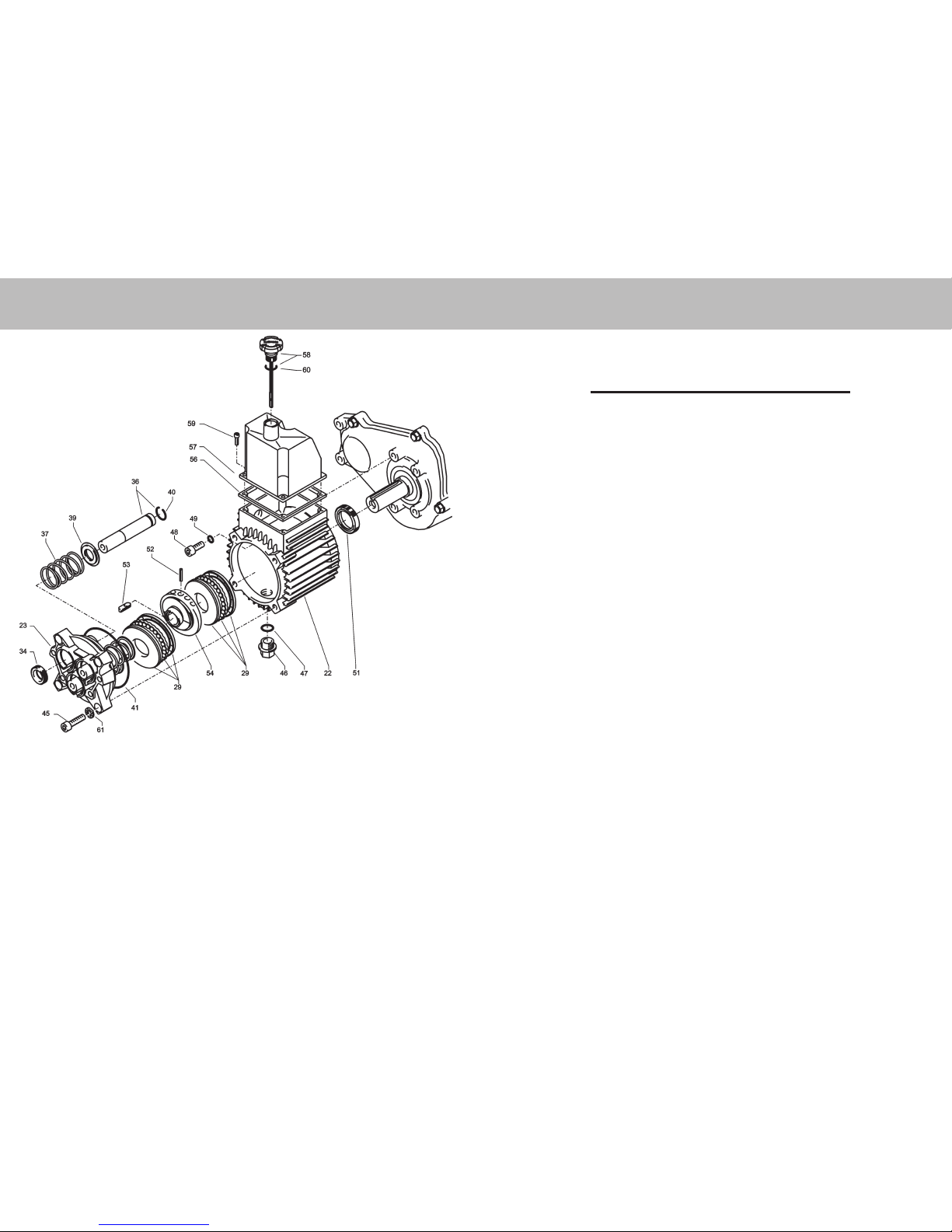

Transmission unit
No Description Qty. Ord.-No
Spare parts list Kränzle B170 T / B200 T
Transmission
KRÄNZLE B170 T / B200 T
22 Getriebegehäuse 1 41.481 1
23 Gehäuseplatte 18 mm 1 41.020 2
29 Axial-Rillenkugellager 3-teilig 2 43.486
34 Öldichtung 18 x 28 x 7 3 41.031
36 Plunger 18 mm 3 41.032 1
37 Plungerfeder 3 41.033
39 Federdruckscheibe 18 mm 3 41.034
40 Sprengring 18 mm 3 41.035
41 O-Ring Viton 88 x 2 1 41.021 1
45 Innensechskantschraube M 8 x 30 4 41.036 1
46 Ölablassstopfen M18x1,5 mit Magnet 1 48.020
47 O-Ring 12 x 2 1 15.005 1
48 Innensechskantschraube M 8 x 20 4 41.480
49 Kupferdichtring 4 41.500
51 Wellendichtring 25 x 35 x 5 1 41.019 5
52 Spannstift 3 x 16 1 14.148 1
53 Stufenkeil 1 41.183
54 Taumelscheibe 11,5° 1 41.028 6-11,5
56 Flachdichtung 1 41.019 3
57 Deckel 1 40.518
58 Ölmeßstab 1 42.520 1
59 Innensechskantschraube M 5 x 12 4 41.019 4
60 O-Ring 14 x 2 1 43.445
24 25

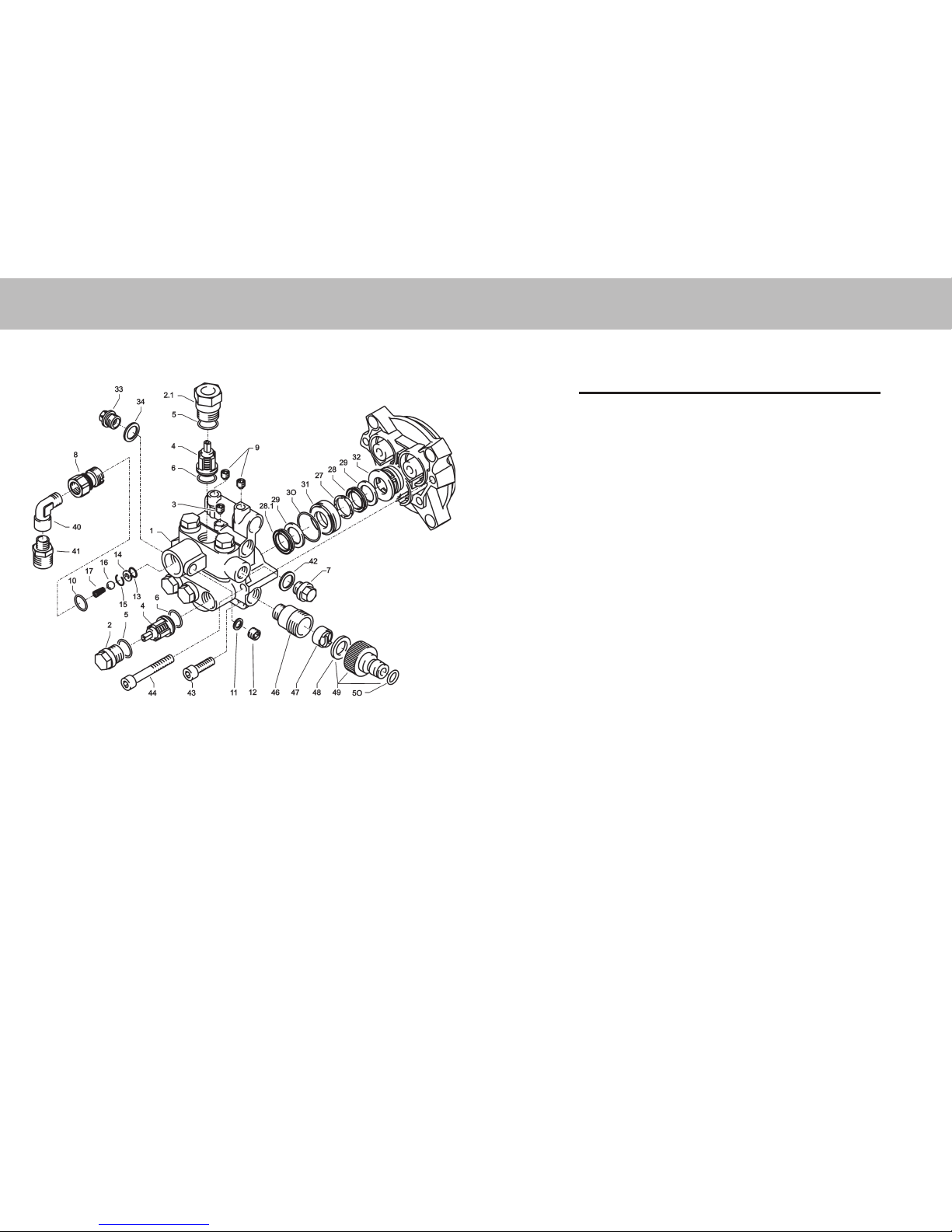

Valve housing Kränzle B170 T / B200 T
Spare parts list Kränzle B170 T / B200 T
Valve housing APG for 18 mm plunger diameter
No Description Qty. Ord.-No
1 Ventilgehäuse APG 1 42.160 3
für 18 mm Plunger-Durchmesser
2 Ventilstopfen 5 41.714
2.1 Ventilstopfen mit R1/4“ IG 1 42.026 1
3 Dichtstopfen M 10 x 1 1 43.043
4 Ventile (grün) für APG-Pumpe 6 41.715 1
5 O-Ring 16 x 2 8 13.150
6 O-Ring 15 x 2 6 41.716
7 Dichtstopfen R 1/4“ mit Bund 1 42.103
8 Ausgangsteil R3/8“ IG 1 40.248 1
9 Dichtstopfen M 8 x 1 2 13.158
10 O-Ring 18 x 2 1 43.446
11 Aluminium - Dichtring 3 13.275
12 Stopfen 1/4“ AG mit ISK 1 13.387
13 O-Ring 11 x 1,5 1 12.256
14 Edelstahlsitz Ø 7 1 14.118
15 Sprengring 1 12.258
16 Edelstahlkugel Ø10 1 12.122
17 Rückschlagfeder „K“ 1 14.120 1
27 Druckring 3 41.018
28 Manschette 18 x 26 x 4/2 3 41.013
28.1 Gewebemanschette 18 x 26 x 4/2 3 41.013 1
29 Backring 6 41.014
30 O-Ring 28,3 x 1,78 3 40.026
31 Leckagering 3 41.066
32 Zwischenring 3 41.015 2
33 Verschlussstopfen R3/8“ 1 14.113
34 Kupferring 17 x 22 x 1,5 1 40.019
40 Einschraubwinkel R3/8“ AG x R3/8“ IG 1 40.256
41 ST30-Nippel R3/8“ AG x M22 x 1,5 1 13.365 2
42 Usit-Ring 1 42.104
43 Innensechskantschraube M 8 x 30 2 41.036 1
44 Innensechskantschraube M 8 x 55 2 41.017 1
46 Sauganschluss 1 41.016
47 Wasserlter 1 41.046 1
48 Gummidichtrung 1 41.047 1
49 Steckkupplung 1 41.047 2
50 O-Ring 1 41.047 3
Rep.-Satz Ventile für APG-Pumpe 41.748 1
bestehend aus je 6x Pos. 4; 6x Pos. 5; 6x Pos. 6
Rep.-Satz Manschetten 18 mm 41.049 2
bestehend aus je 3x Pos. 27; 3x Pos. 28;
3x Pos. 28.1; 6x Pos. 29; 6x Pos. 30
Ventilgehäuse kpl. mit Handrad 40.249
Kränzle B170 T / B200 T
2726

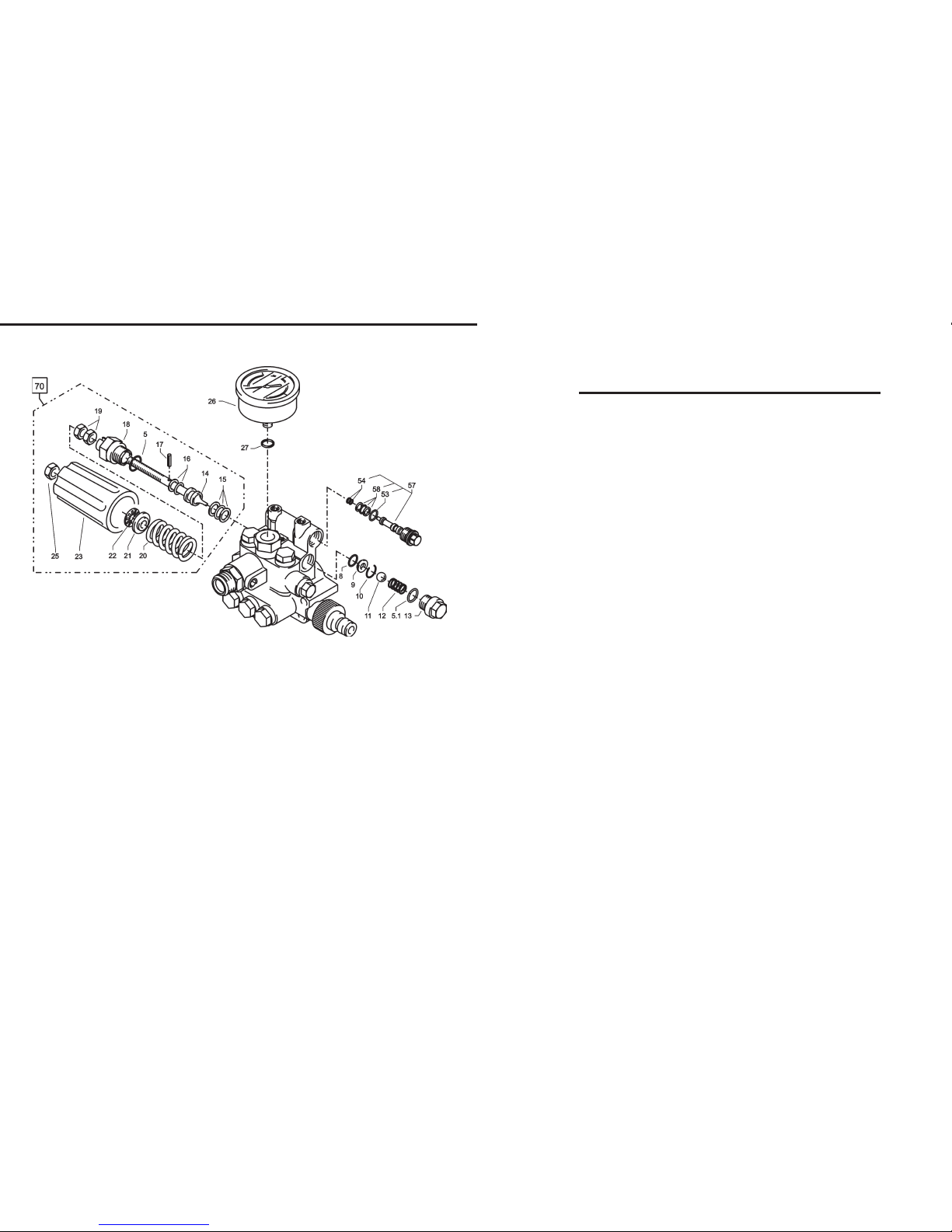

Unloader
5 O-Ring 16 x 2 1 13.150
5.1 O-Ring 13,94 x 2,62 1 42.167
8 O-Ring 11 x 1,44 1 12.256
9 Edelstahlsitz 1 14.118
10 Sicherungsring 1 13.147
11 Edelstahlkugel 1 13.148
12 Edelstahlfeder 1 14.119
13 Verschlussschraube 1 14.113
14 Steuerkolben 1 14.134
15 Parbaks 16 mm 1 13.159
16 Parbaks 8 mm 1 14.123
17 Spanstift 1 14.148
18 Kolbenführung spezial 1 42.105
19 Kontermutter M 8 x 1 2 14.144
20 Ventilfeder schwarz 1 14.125
21 Federdruckscheibe 1 14.126
22 Nadellager 1 14.146
23 Handrad 1 14.147
25 Elastic-Stop-Mutter M 8 x 1 1 14.152
26 Manometer 0-250 Bar 1 15.039
27 Aluminium-Dichtring 4 13.275
50 O-Ring 3,3 x 2,4 1 12.136
53 O-Ring 14 x 2 1 43.445
54 Parbaks 4mm 1 12.136 2
57 Blindverschluss mit Dichtungen 1 44.551
58 Parbaks 7mm 1 15.013
70 Steuerkolben kpl. mit Handrad 43.444
Spare parts list Kränzle B170 T / B200 T
Unloader
No Description Qty. Ord.-No
36 37

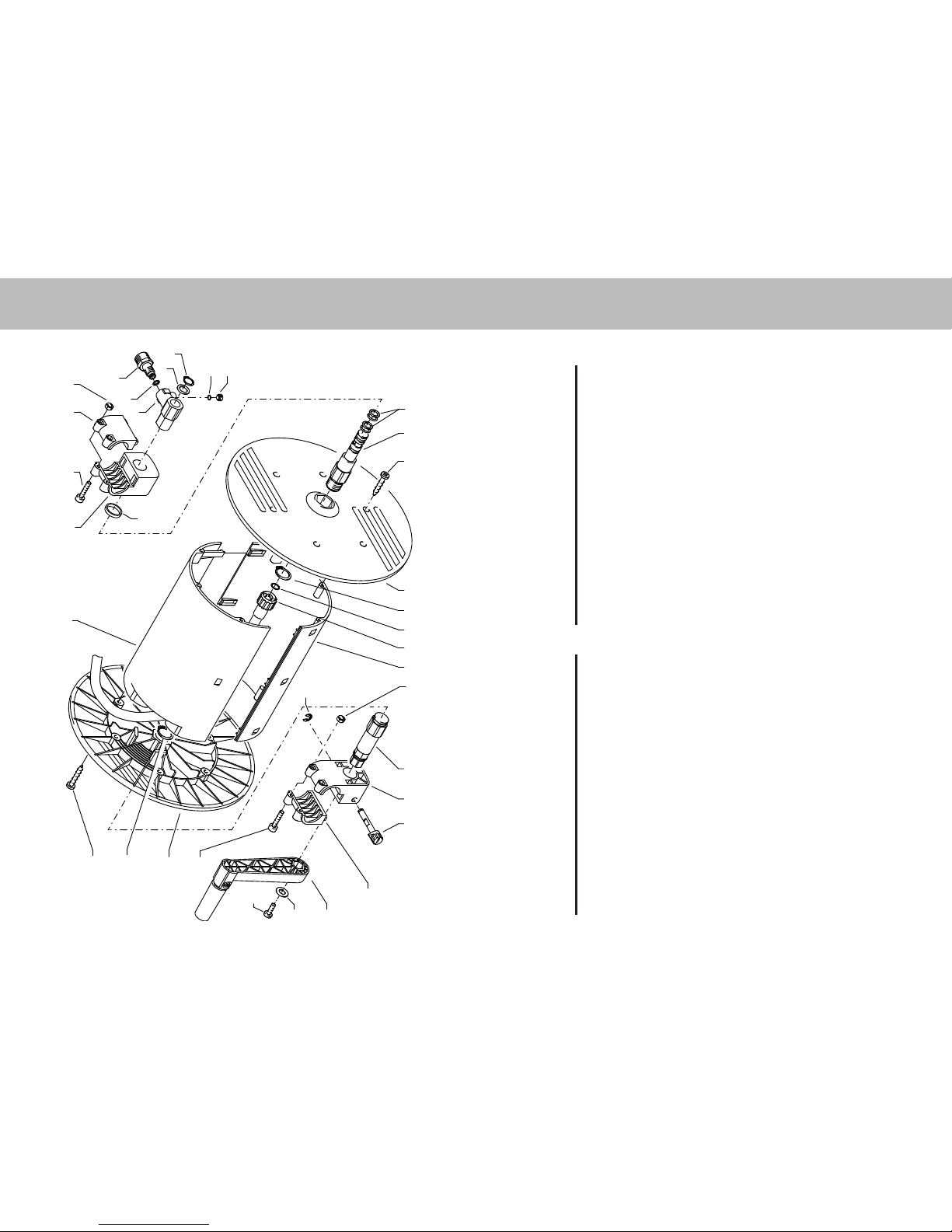

Hose drum KRÄNZLE B 170 - 270 T
No Description Qty. Ord.-No
Spare parts list B 170 - 270 T
Hose drum
No Description Qty. Ord.-No
Schlauchtrommel kpl. 41.259 0
ohne Schlauch
Schlauchtrommel kpl. 41.259 1
mit Schlauch
1 Seitenschale Schlauchführung 1 40.302
2 Seitenschale Wasserführung 1 40.301
3 Trommel Unterteil 1 40.304
4 Trommel Oberteil 1 40.303
5 Innensechskantschraube M 4 x 30 4 40.236
6 Lagerklotz mit Bremse 1 40.306
7 Lagerklotz links 1 40.305
8 Klemmstück 2 40.307
9 Kunststoffschraube 5,0 x 20 12 50.157
10 Antriebswelle 1 40.310
11 Welle Wasserführung 1 40.311
12 Elastic-Stop-Mutter M 4 4 40.111
13 Handkurbel klappbar 1 40.320 0
14 Verriegelungsbolzen 1 40.312
15 Scheibe MS 16 x 24 x 2 1 40.181
16 Wellensicherungsring 22 mm 2 40.117
17 Wellensicherungsring 16 mm 1 40.182
18 Unterlegscheibe Ø 6,4 1 50.189
20 Parbaks 16 mm 2 13.159
21 Sicherungsscheibe 6 DIN6799 1 40.315
22 Schraube M 5 x 10 1 43.021
23 Drehgelenk 1 40.167
24 Anschlussteil 1 40.308 1
25 Distanzring 1 40.316
27 O-Ring 6,68 x 1,78 1 40.585
33 O-Ring 6 x 1,5 1 13.386
34 Stopfen M 10 x 1 1 13.385
42 O-Ring 9,3 x 2,4 4 13.273
45 Hochdruckschlauch 20 m NW 8 1 41.083
1
23
4
6
7 8
8
1014 45
16
9
5
5 12
12 42 16
21
13
22
11 209
34
33
23
15
17
27
24
25
18
