Konig & Meyer 24463 Hoja de especificaciones

24463 Abdeckung für

24463 Wandhalterung

Nutzungsinformation

Bestimmungsgemäße Verwendung

Diese Abdeckung ist für Boxenwandhalterungen mit einer Wandbefestigungsplatte von 160 x

90 mm konzipiert. Mit dieser Abdeckung werden die Befestigungselemente der Wandhalterung

abgedeckt und diese somit optisch aufgewertet. Die Abdeckung wird an die bereits montierte

Wandhalterung angebracht und kann für anfallende Servicearbeiten wieder entfernt werden. Die

Abdeckung wird magnetisch befestigt, dadurch ist die Montage werkzeuglos. Für eine verdeckte

Kabelführung sind mehrere Kabelauslässe vorgesehen, welche an der benötigten Stelle aus-

gebrochen werden können.

Vorhersehbare Fehlanwendung

Die Abdeckung nur für geeignete Wandhalterungen verwenden.

Allgemeines

uEDie Wandhalterung muss fachgerecht installiert sein. Hierzu die jeweilige Nutzungsinforma-

ution beachten.

uDurch Herabfallen der Abdeckung können Personen und Sachschäden entstehen.

uWährend der Montage besteht Quetschgefahr zwischen den Bauteilen.

uDer Nutzer muss körperlich und fachlich geeignet sein.

uKleinteile nicht verschlucken.

uDie Nutzungsinformation ist Bestandteil des Artikels und ist für dessen Lebensdauer

uaufzubewahren bzw. an jeden nachfolgenden Besitzer oder Benutzer weiterzugeben.

Gewährleistung

Keine Gewährleistung wir übernommen für Schäden, die entstanden sind durch:

uNichtbeachtung der Nutzungsinformation und der Allgemeinen Sicherheits- und

uMontagehinweise.

uUngeeignete oder nicht bestimmungsgemäße Anwendung.

uFehlerhafte Installation bzw. Inbetriebnahme durch den Käufer oder Dritte.

uNatürliche Abnutzung.

uNachlässiger Umgang.

uUnsachgemäße Änderungen bzw. Instandsetzungsarbeiten durch Käufer oder Dritte.

uEinwirkung von Teilen fremder Herkunft.

uVerwendung von nicht originalen Ersatzteilen.

Veränderungen, An- und Umbauten, welche die Sicherheit beeinträchtigen können, sind ohne

Genehmigung des Herstellers untersagt.

Technische Daten

Material Kunststoff

Maße Montiert (B) 95 x (T) 38 x (H) 166 mm

Einzeln (B) 53 x (T) 38 x (H) 166 mm

Verpackung (B) 170 x (T) 60 x (H) 60 mm

Gewicht 0,061 kg

Störung und Fehlersuche

Lagerung, Entsorgung

Lagern Sie die Abdeckung an einem trockenen Ort.

Führen Sie zerlegte Bestandteile der Wiederverwertung zu:

uVerschrotten Sie alle Komponenten aus Metall.

uFühren Sie alle Komponenten aus Kunststoff, Papier und Kartonage der Wiederverwertung

ubzw. Recycling zu.

uSortieren Sie alle anderen Komponenten nach Materialbeschaffenheit und entsorgen Sie

udiese gemäß den örtlichen Bestimmungen.

Störung/Ursache Prüfen/Behebung

Abdeckung passt nicht auf

Wandbefestigungsplatte

● Maße der Wandbefestigungsplatte prüfen. Abdeckung nur

●kompatibel mit Wandbefestigungsplatte 160 x 90 mm.

Reinigung und Instandsetzung

uReinigung: Zum Reinigen der Abdeckung ein leicht befeuchtetes Tuch benutzen. Keine chlor-

uhaltigen oder scheuernde Reinigungsmittel verwenden. Diese verursachen Schäden an Ober-

ufläche und Lack.

uInstandsetzen: Auftretende Schäden sofort beheben und Abdeckung nicht weiter benutzen.

uInstandhaltungsarbeiten dürfen nur durchgeführt werden, wenn Sie die erforderlichen Kennt-

unisse hierfür besitzen. Bei fehlenden Teilen kontaktieren Sie den Hersteller über www.k-m.de.

uHier gelangen Sie anhand der Artikelnummer, die Sie auf dem Typenschild finden, zu einem

uentsprechenden Ersatzteilblatt. Über dieses können Sie die fehlenden oder defekten Teile

unachbestellen.

2x Abdeckung 1

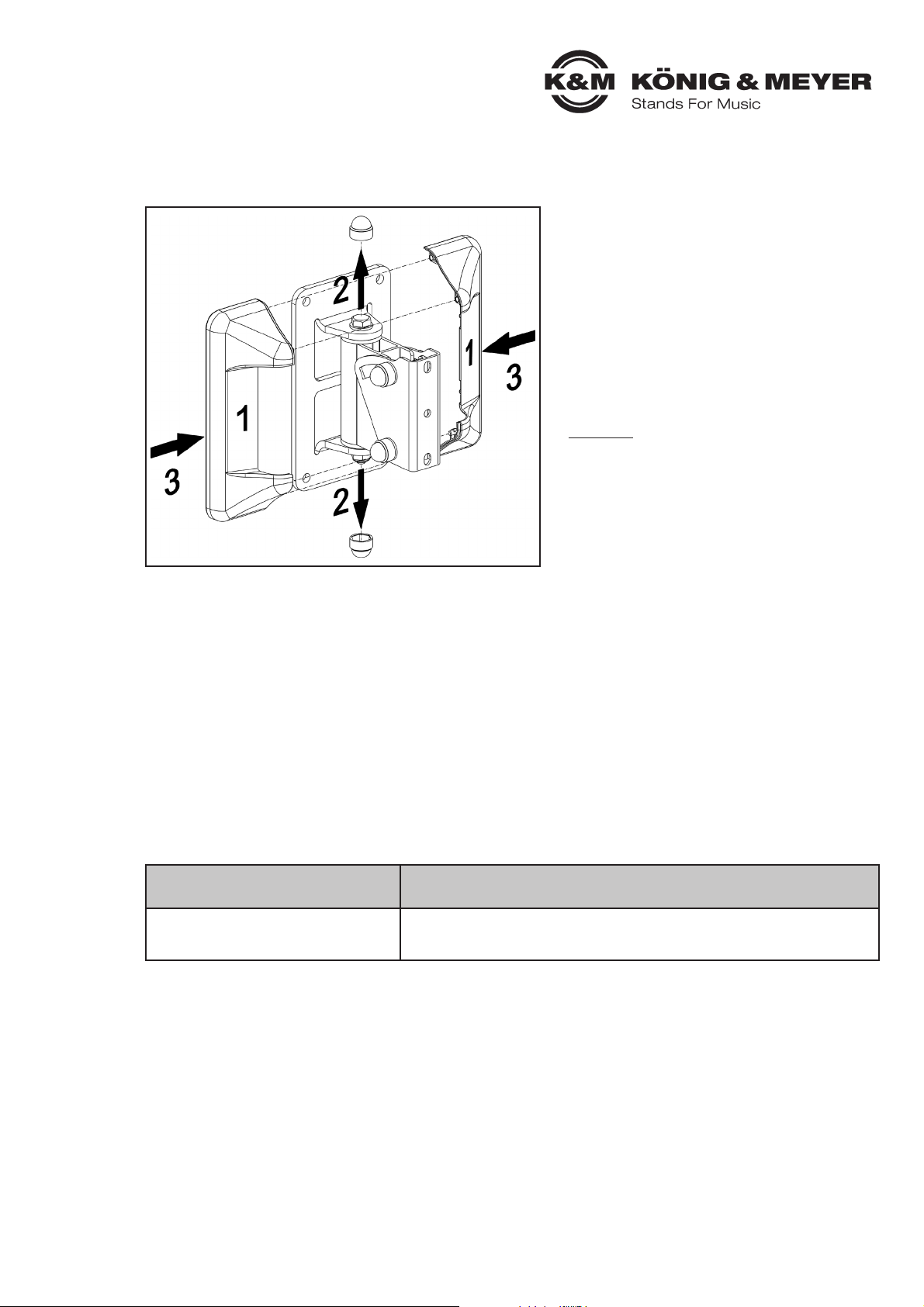

2.) Montage der Abdeckung

2Damit die Abdeckung montiert werden

2kann, müssen die beiden Schutzkappen

2entfernt werden.

3Die beiden Abdeckungshälften an der

3Wandbefestigungsplatte anlegen und zu

3sammenschieben.

3Hinweis: Darauf achten, dass die Ab-

3deckungshälften sauber in einander

3tauchen.

3Wenn eine Kabeldurchführung benötigt

3wird, die gewünschte Ausbrechlasche

3auf der Rückseite entfernen.

Montage

1.) Auspacken und Artikel auf Beschädigungen und Vollständigkeit prüfen

Kontaktinformation

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Telefon: 09342/8060

Telefax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

24463-000-55/57 Rev.01 03-80-918-00 11/22

24463 Wall Mount Cover

Information for use

Intended use

This cover is designed for speaker wall mounts with a wall attachment plate with dimensions of

160 x 90 mm. This cover is used to cover the attachment elements of the wall mount, lending it

greater visual appeal. The cover is attached to the wall mount after the wall mount has been

installed. It can be re-moved for any service work that may be needed. The cover attaches

magnetically, so no tools are needed for installation. To hide cords, there are several cord

openings that can be popped out in the necessary locations.

Foreseeable misapplication

Use the cover only for suitable wall mounts.

General

uThe wall mount must be installed in a workmanlike manner. Take note of the relevant use

uinformation for this.

uPersonal injury or property damage may occur if the cover falls down.

uThere is a pinch hazard between the components during installation.

uThe installer must be physically and technically fit.

uSmall parts pose a choking hazard.

uThe usage information’s are part of the product and must be kept for its service life or passed

uon to any subsequent owner or user.

Warranty

No warranty is given for damage caused by:

uNon-observance of the usage information and the "General safety and assembly instructions".

uUnsuitable or improper use.

uIncorrect installation or commissioning by the buyer or third parties.

uNatural wear and tear.

uCareless handling.

uImproper modifications or repair work by the buyer and third parties.

uImpact on components of foreign origin.

uUse of non-original spare parts.

Modifications, additions and conversions that may impair safety are prohibited without the manu-

facturer's approval.

Technical data

Material Plastic

Dimensions Installed (W) 95 x (D) 38 x (H) 166 mm

Individual (W) 53 x (D) 38 x (H) 166 mm

Packaging (W) 170 x (D) 60 x (H) 60 mm

Weight 0.061 kg

2x cover 1

2.) Installing the cover

2To install the cover, the two protective

2caps must be removed.

3Place the two halves of the cover on the

3wall attachment plate and push them

3together.

3Note: Make certain the halves of the

3cover click cleanly together.

3If you need an opening for a cord,

3remove the desired break-out piece on

3the reverse.

Assembly

1.) Unpack and check item for damage and completeness

Fault and troubleshooting

Fault/cause Check/Remedy

Cover does not fit wall

attachment plate

● Check the dimensions of the wall attachment plate. The

●cover is only compatible with a wall attachment plate with

●dimensions of 160 x 90 mm.

Cleaning and repair

uCleaning: Use a slightly damp cloth to clean the cover. Do not use chlorinated or abrasive

ucleaning agents. These will cause damage to the surface and varnish.

uRepair: Immediately repair any damage that occurs and stop using the cover. Maintenance

uwork may only be carried out if you have the necessary knowledge. If any parts are missing,

ucontact the manufacturer at www.k-m.de. Here you can find a corresponding spare parts list by

uentering the article number on the type label. Use this page to reorder missing or damaged

ucomponents.

Storage, disposal

Store the cover wall mount in a dry place.

Recycle disassembled components:

uScrape all components made of metal.

uRecycle or reuse all plastic, paper, and cardboard components.

uSort all other components according to material composition and dispose of them

uaccording to local regulations.

Contact information

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2

97877 Wertheim

Germany

Phone: 09342/8060

Fax: 09342/806-150

E-Mail: [email protected]

Web: www.k-m.de

24463-000-55/57 Rev.01 03-80-918-00 11/22
