Konig & Meyer 24185 Manual de usuario
24185 Boxenhalter
- universell einstellbar durch Kugelgelenk
SICHERHEITSHINWEISE
AUFBAUANLEITUNG

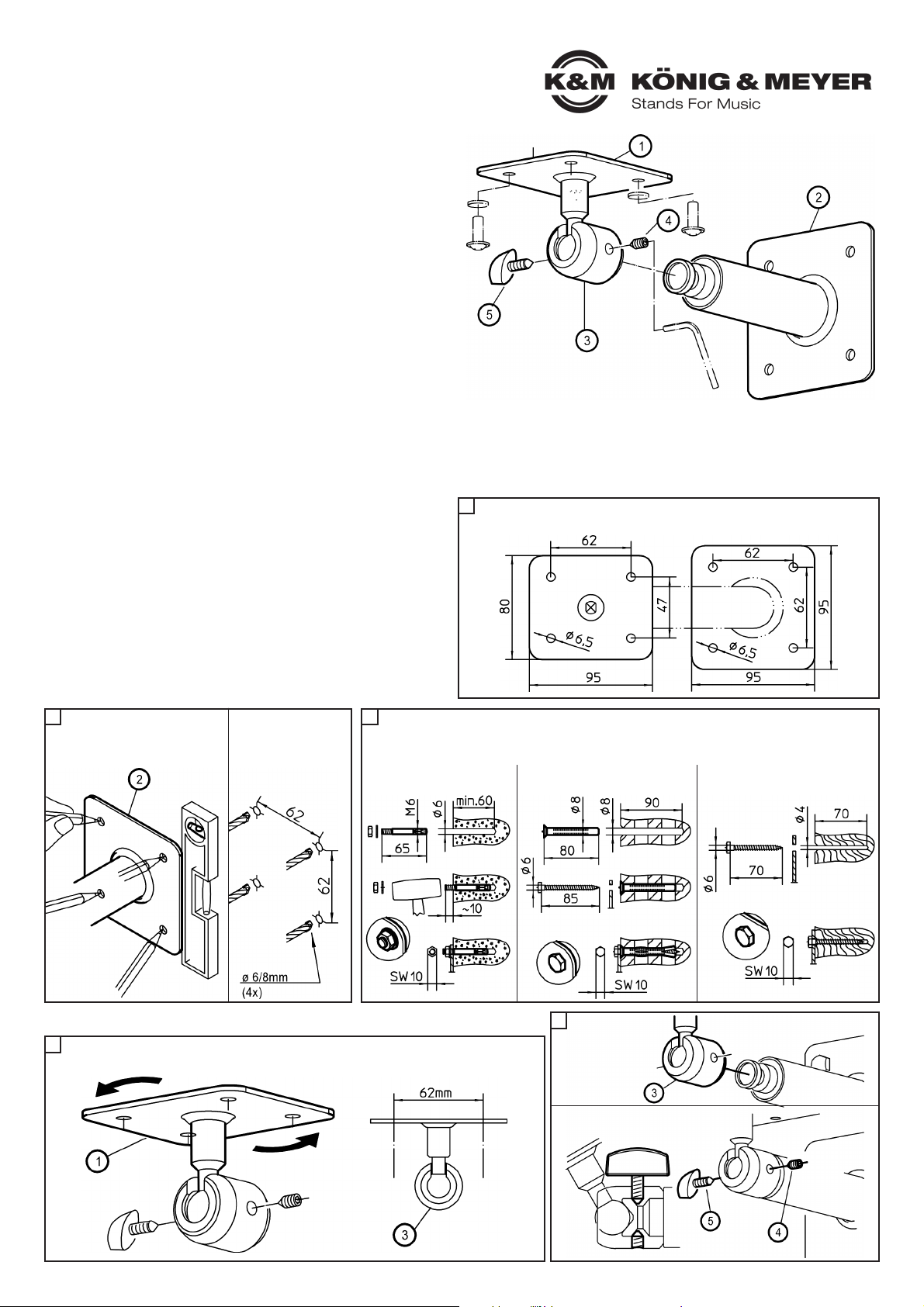

Sichtprüfung: Sind alle Teile vorhanden und in Ordnung?
1Boxenplatte und Gelenk
2Wandplatte mit Auslegerrohr
3Kugelgelenk
4Madenschraube M6 x 8 mm
5Flügelschraube M6 x 15 mm
WANDPLATTE BEFESTIGEN
LOCHBILDER
BOXENHALTEPLATTE MIT WANDPLATTE VERBINDEN
1. Wandplatte an geeigneter
1. Stelle platzieren und
1. senkrecht ausrichten.
2. Bohrlöcher markieren.
3. Dübellöcher bohren,
3. 4x
3. -ø 6 f. Anker-Bolzen
3. -ø 8 f. Rahmendübel
A
D
D
CB
- Tragkraft: max. 8 kg
- Nicht für Außen- bzw. Feuchträume
- Beachten Sie die örtlich gültigen Befestigungsanweisungen
-(evtl. abweichend von den Beispielen in Kapitel C)
- Benutzen Sie 4 Schrauben/Anker für die Wandbefestigung
- Montage durch ausgebildetes Installationspersonal
- Montage nur an geeigneter Wand mit entsprechendem
-Montagematerial (nicht im Lieferumfang)
- Ungeeignet sind Wände die zu schwach sind oder hinter
-denen Strom- und Wasserleitungen oder dgl. verlegt sind.
-Im Zweifel einen qualifizierten Fachmann zu Rate ziehen.
- Prüfen Sie regelmäßig die Festigkeit der Installation.
- Das Kugelgelenk ist durch eine sog. Madenschraube 4mit dem
-Wandhalterohr verbunden; diese muss stets fest angezogen sein
-und darf nur bei Neuausrichtung der Box gelockert werden.
-Dabei die Box am besten durch eine zweite Person halten
-lassen, um ein ungewolltes Wegkippen zu verhindern.
- Aufmerksame Handhabung erforderlich, da die
-Verstellmöglichkeiten Einklemmgefahren bergen
- Gewinde der Box vorab prüfen
Betonwand
Bsp.: Bolzen Anker M6 x 65 mm
aufbohren, Loch ausblasen,
Anker einschlagen, Halterung
anbringen, U-Scheiben setzen,
Muttern anziehen
Lochsteine
Bsp.: Rahmendübel 8 x 80 mm mit
Bsp.: Holzschraube 6 x 85 mm
aufbohren, senken und ausblasen,
Dübel setzen, Halterung anbringen,
Schrauben eindrehen
Holzbalken
Bsp.: Holzschraube DIN 571, 6 mm
aufbohren, senken und ausblasen,
Halterung anbringen, Schrauben
eindrehen
Zur leichteren Montage der Box, wird die Halteplatte 1so voreingestellt,
dass sich deren 4 Löcher seitlich des Schwenkgelenks 3befinden.
Schwenkgelenk 3
über Gelenkbolzen
des Auslegerrohrs
schieben
Madenschraube 4per Schlüssel
anziehen - Flügelmutter 5von Hand.
Lautsprecher-Platte
Schrauben für
Lautsprecher, nicht
im Lieferumfang
Inbus-
schlüssel
SW3,
nicht im
Lieferumfang
Wand-Platte
24185 Boxenhalter
- universell einstellbar durch Kugelgelenk
- Bei Wartungsarbeiten auf Gefährdungen achten (Klemmen etc.)
-und entsprechend sichern.
- Regelmäßig Festigkeit der Schraubverbindungen prüfen.
- Reinigen mit leicht feuchtem Tuch und nicht scheuerndem
- Reinigungsmittel.
(F)FEHLERSUCHE und (B)BESEITIGUNG
F - Lautsprecher sitzt locker auf der Halteplatte
B - Verschraubungen prüfen und nachziehen
B - Gewindeeinsätze der Boxen überprüfen
F - Lautsprecher hält die Position nicht
B - Madenschraube 4nachziehen
Lautsprecher mit 4 Schrauben an der Halteplatte befestigen.
HINWEIS: Aus Sicherheitsgründen ggf. zu zweit arbeiten.
F
H
PRÜFEN, INSTANDHALTEN, REINIGEN TECHNISCHE DATEN
Material
Rohre, Platte - Stahl, schwarz gepulvert
Gelenk - Zink-Druckguß, schwarz gepulvert
Schrauben - Stahl, verzinkt
Tragelast Lautsprecher, max. 8 kg
Abmessungen
Boxenplatte: 80 x 95 mm,
Wandplatte: 95 x 95 mm,
Tiefe: 177 mm
Gewicht 0,7 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24185-000-55 Rev.05 03-80-716-00 8/13

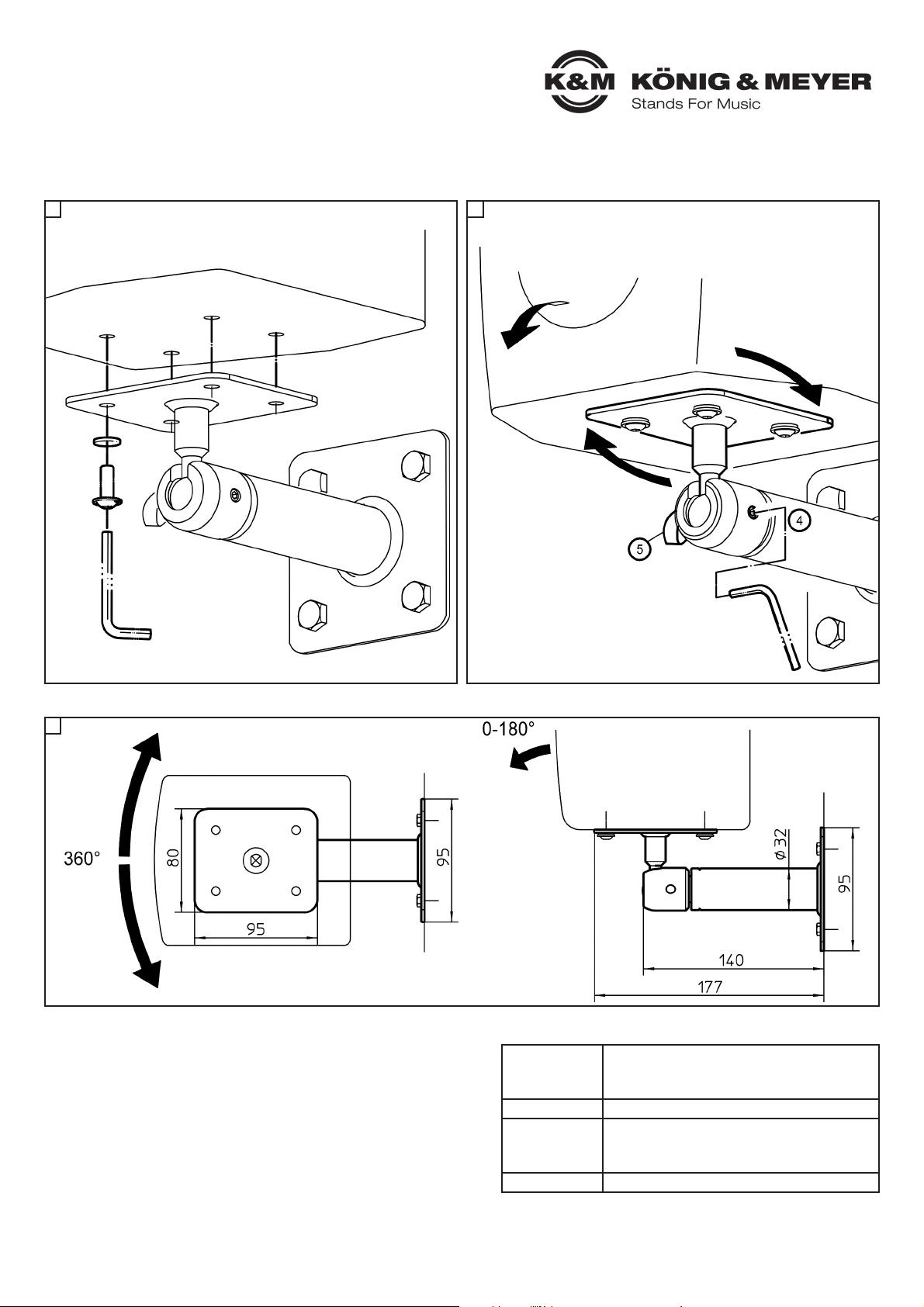

MONTAGE DES LAUTSPRECHERS
ABMESSUNGEN & VERSTELLBEREICHE
Stufenlos verstellbar in Richtung und Neigung.
a. Box festhalten, b. Flügelschraube 5und Madenschraube 4lösen,
c. Box in gewünschte Position bringen, d. Schrauben wieder festdrehen.
G
LAUTSPRECHER EINSTELLEN
ATTACH WALL PLATE TO THE WALL
BRACKET MOUNTING
1. Find a location on the wall
1. where you wish to mount the wall
1. plate, ensuring that it is vertical.
2. Mark the drill holes.
3. Drill the holes for the
3. wall plugs, 4x
3. -ø 6 for anchor bolts
3. -ø 8 for dowels
B
D
E
C
concrete wall perforated bricks wood wall
For easier mounting of the speaker adjust speaker plate 1in
a way that the four holes are lateral from the swivel joint 3
Push swivel joint 3
over the tube
Tighten grub screw 4with allen
wrench and wing screw 5by hand
2. a. For installation into stone or masonary walls, use an appropriate wall anchor (not supplied).
2. b. For installation on a wood or plaster wall, it is recommended that the wall adapter be attached
2. b. to a supporting wall stud, or other suitable support. The two Center holes in the wall plate can
2. b. be used for a stud wall installation.
24185 Speaker wall mount
- adjustable to any angle by special swivel joint assembly
SAFETY INSTRUCTIONS
MANUAL
Please check to ensure you have all of the following
components:
1speaker plate with swivel joint
2wallplate with tube
3swivel joint
4grub screw M6x8
5wing screw M6x15
HOLE PATTERNS
A
- Max.load: 8 kg
- For indoor use only
- Choose a position and mounting method compliant with
-local building codes and regulations
- Use four anchors per wall bracket
- For use only by trained installers
- Only for use at proper walls with adequate anchors
-(see B; not included in delivery)
- Not suitable for fragile walls. Beware of power suplly lines
-and water conduits. In case ask an expert.
- Inspect bolted assemblies regularly.
- Keep the grub screw 4tightened; only loosen the
-screws while adjusting the speaker
-NOTE: before adjusting hold the speaker safe from tilting over;
-in case, two people should perform this task
- Check speaker threads to ensure attachment screws
-are not cross threaded
speaker plate
speaker
screw
not incl.
allen
wrench
AF3
not incl.
wall plate
24185 Speaker wall mount
- adjustable to any angle by special swivel joint assembly
- During maintenance work, watch out for possible injuries
- Inspect bolted assemblies regularly
- For cleaning it is best to use a damp cloth an a mild,
-nonabrasive detergent.
(F) FAULT FINDING and (R) REPAIR
F - Speaker sits loosely on speaker plate
R - Check and tighten screws 7again
R - Check speaker threads
F - Speaker doesn´t keep in position
R - Tighten grub srew 6again
Place speaker on to the speaker plate and use four screws to screw it on
tightly. Attention: If necessary, two people should perform this task
F
H
CHECKING, MAINTENANCE, CLEANING SPECIFICATIONS
Material
Tubes, Plates - steel, black powder coated
swivel joint - zinc die-cast,
black powder coated
screws - steel, zinc plated
Load Speaker max. 8 kg
Dimensions
Speaker plate: 80 x 95 mm,
Wall plate: 95 x 95 mm,
Depth: 177 mm
Weight 0.7 kg
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
24185-000-55 Rev.05 03-80-716-00 8/13

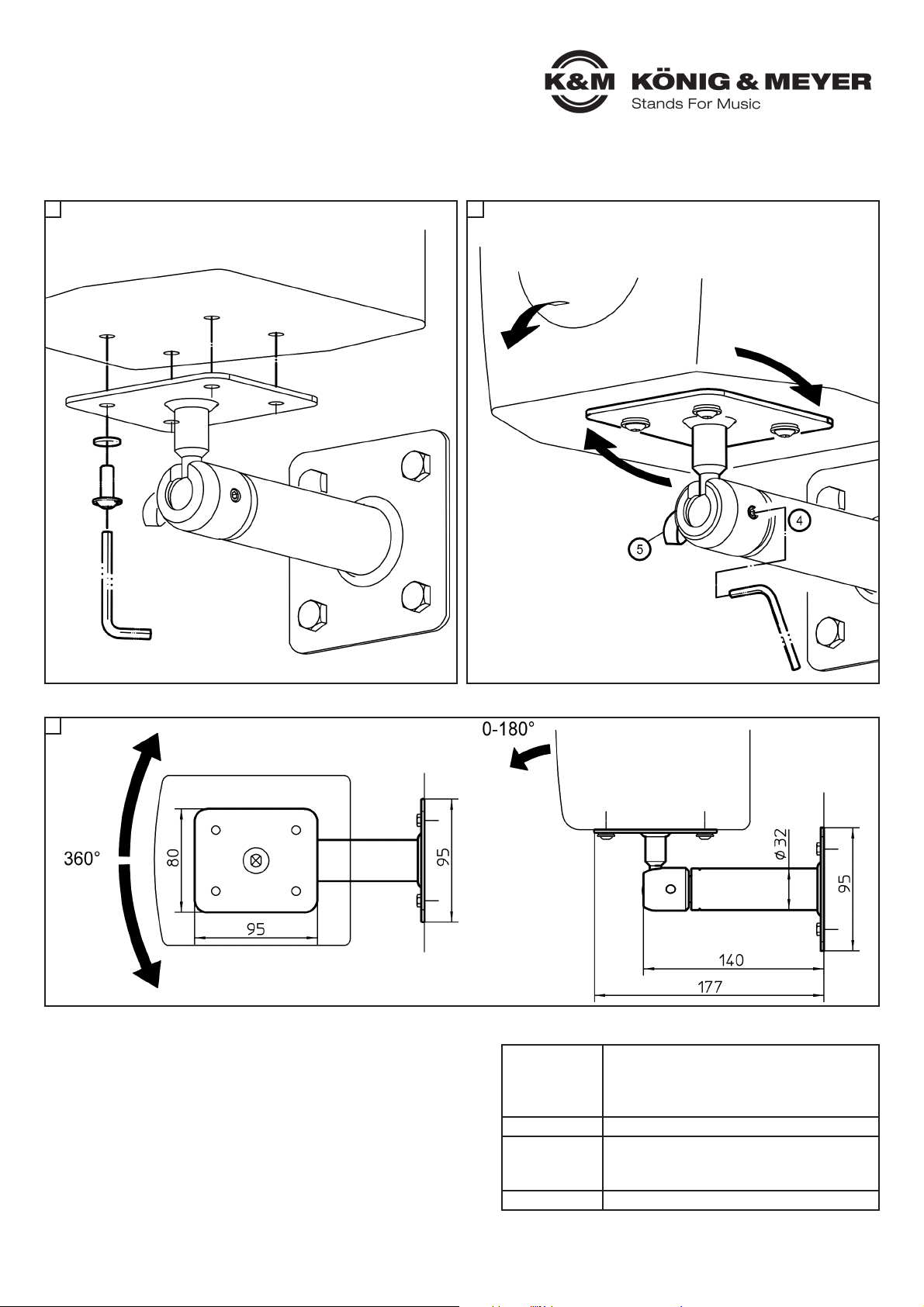

SPEAKER MOUNTING
DIMENSIONS & SETTINGS
Continuously adjustable in direction and angle.
Hold the speaker, loosen wing 5& grub screw 4,
turn speaker into desired position, tighten screws again.
G
SPEAKER ADJUSTING
