Konig & Meyer 21302 Manual de usuario

Boxen- / Leuchtenstativ 21302

SPEAKER / LIGHT STAND 21302

zusammenlegbar, höhenverstellbar

COLLAPSIBLE, HEIGHT ADJUSTABLE

Bedienungsanleitung

Zur Aufstellung Füße auseinanderziehen - Querstreben in

waagrechte Lage bringen - und mit Klemmschraube 1

fixieren.

Zur Höhenverstellung Klemmschraube 2lose einschrauben,

Drucktaste 3drücken und halten, mittels Kurbel gewünschte

Höhe einstellen:

Arretierung rastet nach dem Loslassen der

Drucktaste selbsttätig ein.

Mit Klemmschraube 2 sichern.

Rändelmutter 4lösen und Kurbel nach oben klappen, mittels

Rändelmutter sichern.

ACHTUNG: Auszugsrohr nur im gesicherten Zustand

belasten! Stativ nicht einseitig belasten !

Das Zusammenlegen erfolgt in umgekehrter Reihenfolge.

INSTRUCTIONS

FOR SET-UP, SPREAD LEGS APART TO DESIRED BASE WIDTH.

FOR MAXIMUM STABILITY IT IS RECOMMENDED BRINGING

THE BRACES TO THE HORIZONTAL POSITION. TIGHTEN

LOCKING KNOB 1.

FOR HEIGHT ADJUSTMENT, INSERT LOCKING KNOB 2

LOOSELY INTO POSITION.

PRESS DOWN RELEASE BUTTON 3AND HOLD WHILE

CRANKING TO DESIRED POSITION.

RELEASING WHITE BUTTON LOCKS GEARS. THIS SAFETY

FEATURE SHOULD NOT BE MISUSED (DAMAGE COULD

RESULT WHEN ROTATING HANDLE WHILE IN THE LOCKED

POSITION).

ONCE DESIRED HEIGHT IS REACHED, TIGHTEN LOCKING

KNOB 2.

WITH HANDLE IN THE DOWN POSITION AS PICTURED LOOSEN

KNURLED THREADED WASHER 4AND POSITION HANDLE IN

THE UP POSITION AS SHOWN. TIGHTEN KNOB AND

THREADED WASHER.

WARNING: LOAD EXTENSION TUBE IN SECURED STATE

ONLY! DO NOT PLACE UNBALANCED LOAD ON STAND!

FOLD STAND IN REVERSE WAY.

Made in Germany

-21302.000.55-

-03.80.162.00- 9/03

MAX. ZENTR. BELASTUNG: 300 N (30 kg)

MAX. CENTRIC LOAD: 300 N (30 kg)

Bitte beachten: die angegebenen Positions-Nummern

entsprechen nicht den Ersatzteil-Bestell-Nummern!

PLEASE NOTE: ABOVE NUMBERS ARE NOT

OUR ORDINARY SPARE PART NUMBERS!

SUPPORT BAFFLE 21302

Pliable, règlable en hauteur

MODE D’EMPLOI

Pour le montage déplier les pieds. Mettre les entretoises en

position horizontale, fixer avec la vis de blocage 1.

Pour le règlage en hauteur libérer la vis de serrage 2,

maintenir la touche 3enfoncée, règler la hauteur souhaitée

au moyen de la manivelle.

Le blocage s’opère automatiquement après libération de la

touche 3.

Assurer le blocage au moyen de la vis 2.

Libérer la goupille 4et replier la manivelle. Bloquer à l’aide

de la goupille.

ATTENTION: Avant chargement du tube telescopique

s’assurer du blocage de la vis 2!

S’assurer toujours de la bonne répartition

des charges!

Pour le démontage agir dans l’ordre inverse.

Made in Germany

-21302.000.55-

-03.80.162.00- 9/03

CHARGE MAX: 300 N (30 KGS)

NB: Les numéros qui indiquent les positions ne sont

pas les numéros de commande des pièces détachées.

Tabla de contenidos

Idiomas:

Otros manuales de Rack y soporte de Konig & Meyer

Konig & Meyer

Konig & Meyer 21436 Manual de usuario

Konig & Meyer

Konig & Meyer 24173 Manual de usuario

Konig & Meyer

Konig & Meyer 21485 Manual de usuario

Konig & Meyer

Konig & Meyer 11870 Manual de usuario

Konig & Meyer

Konig & Meyer 23781 Manual de usuario

Konig & Meyer

Konig & Meyer 19760 Manual de usuario

Konig & Meyer

Konig & Meyer 23720 Manual de usuario

Konig & Meyer

Konig & Meyer 23860 Manual de usuario

Konig & Meyer

Konig & Meyer 14315 Manual de usuario

Konig & Meyer

Konig & Meyer 16085 Manual de usuario

Konig & Meyer

Konig & Meyer 24100 Manual de usuario

Konig & Meyer

Konig & Meyer 23850 Manual de usuario

Konig & Meyer

Konig & Meyer 18810 Omega Manual de usuario

Konig & Meyer

Konig & Meyer 14940 Manual

Konig & Meyer

Konig & Meyer Easy Lock 26733 Manual de usuario

Konig & Meyer

Konig & Meyer 21338 Manual de usuario

Konig & Meyer

Konig & Meyer 26782 Manual de usuario

Konig & Meyer

Konig & Meyer 16310 Manual de usuario

Konig & Meyer

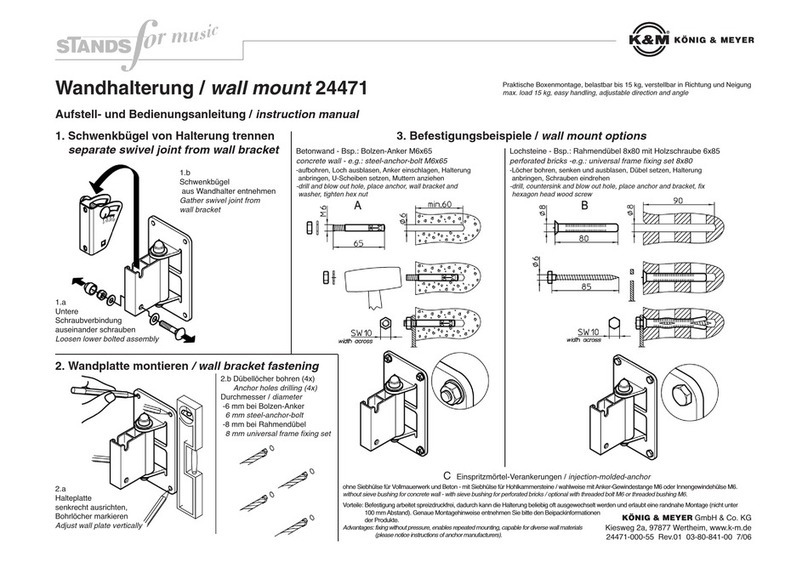

Konig & Meyer 24471 Manual de usuario
