Konig & Meyer 14941 Manual de usuario

Baritonständer 14941

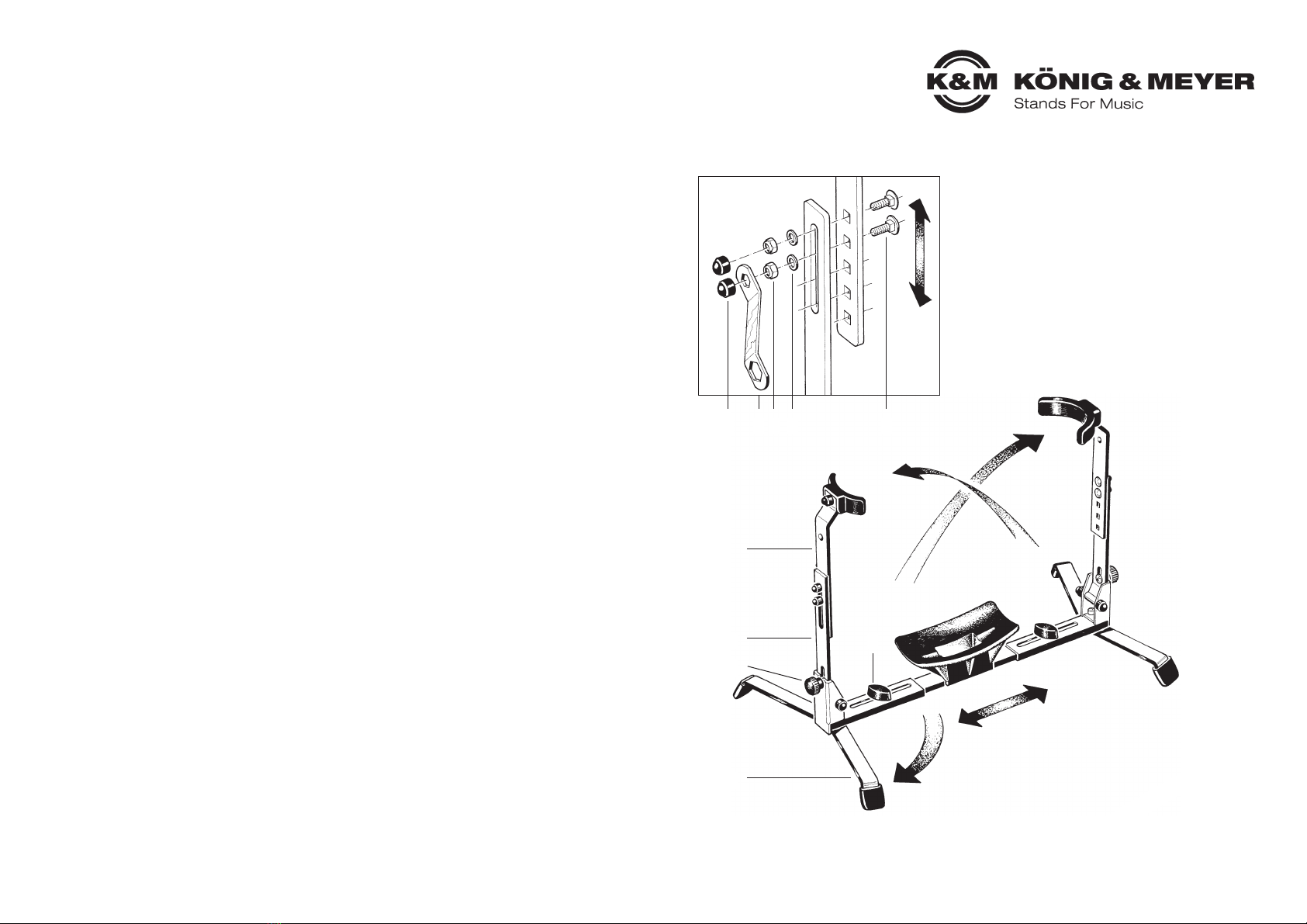

Aufstellanleitung

Füße 1bis zum Anschlag nach außen klappen. Bügel 3nach oben klappen

und mittels Rändelmutter/Schloßschraube 2am Unterteil festklemmen.

Zur Einstellung der gewünschten Breite

Schrauben 4lösen und Bügel entsprechend auseinander- oder zusammen-

schieben, anschließend mit Schrauben 4wieder fixieren.

Auflagenabstand min/max: 205/310 mm.

Zur Einstellung der gewünschten Höhe

Abdeckkappen 5entfernen. Sechskantmuttern 7mittels Ringschlüssel 6

lösen, obere Bügelschiene 3a jeweils positionieren und Sechskantmuttern 7

wieder festziehen. Abdeckkappen 5aufdrücken.

Zur extremen Höhenverstellung

Abdeckkappen 5entfernen und komplette Schraubverbindung lösen. Bügel-

schiene 3a jeweils durch Einstecken der Schloßschrauben 9in den entspre-

chenden Vierkantlöchern positionieren und mittels Sechskantmuttern 7und

U-Scheiben 8wieder fixieren. Abdeckkappen 5aufdrücken.

Höhe min/max: 300/405 mm.

Made in Germany

1

2

3

5 6 7 8 9

4

3a

Bitte beachten: die angegebenen Positions-Nummern

entsprechen nicht den Ersatzteil-Bestell-Nummern!

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14941-000-55 Rev.20 03-80-541-00 9/19

Made in Germany

1

2

3

5 6 7 8 9

4

3a

Baritone Stands 14941

Set-up

Swing out the feet 1as shown in the picture. Raise fold-up supports 3and

fasten them tight with the knurled nut/locking screw 2at the lower ends.

Setting the width

Loosen screws 4and slide the stands outwards or inwards to the desired

width, then retighten the screws 4.

Instrument widths min./max.: 205/310 mm.

Setting the height

Remove caps 5. Loosen hexagonal nuts 7using ring wrench 6, reposition

each of the upper rails 3a and retighten the hexagonal nuts 7. Replace caps 5.

For extreme height adjustment

Remove caps 5and completely detach the connecting screws. Position each

of the rails 3a by inserting the screws 9into the appropriate square holes,

replace washers 8and refasten with the hexagonal nuts 7. Replace caps 5.

Height min./max.:300/405 mm.

Please note: Above numbers are not

our ordinary spare part numbers!

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14941-000-55 Rev.20 03-80-541-00 9/19
