Guia de instalação e cuidados
Banheira de ferro fundido esmaltado
K-710BR
1084217-BR2-A

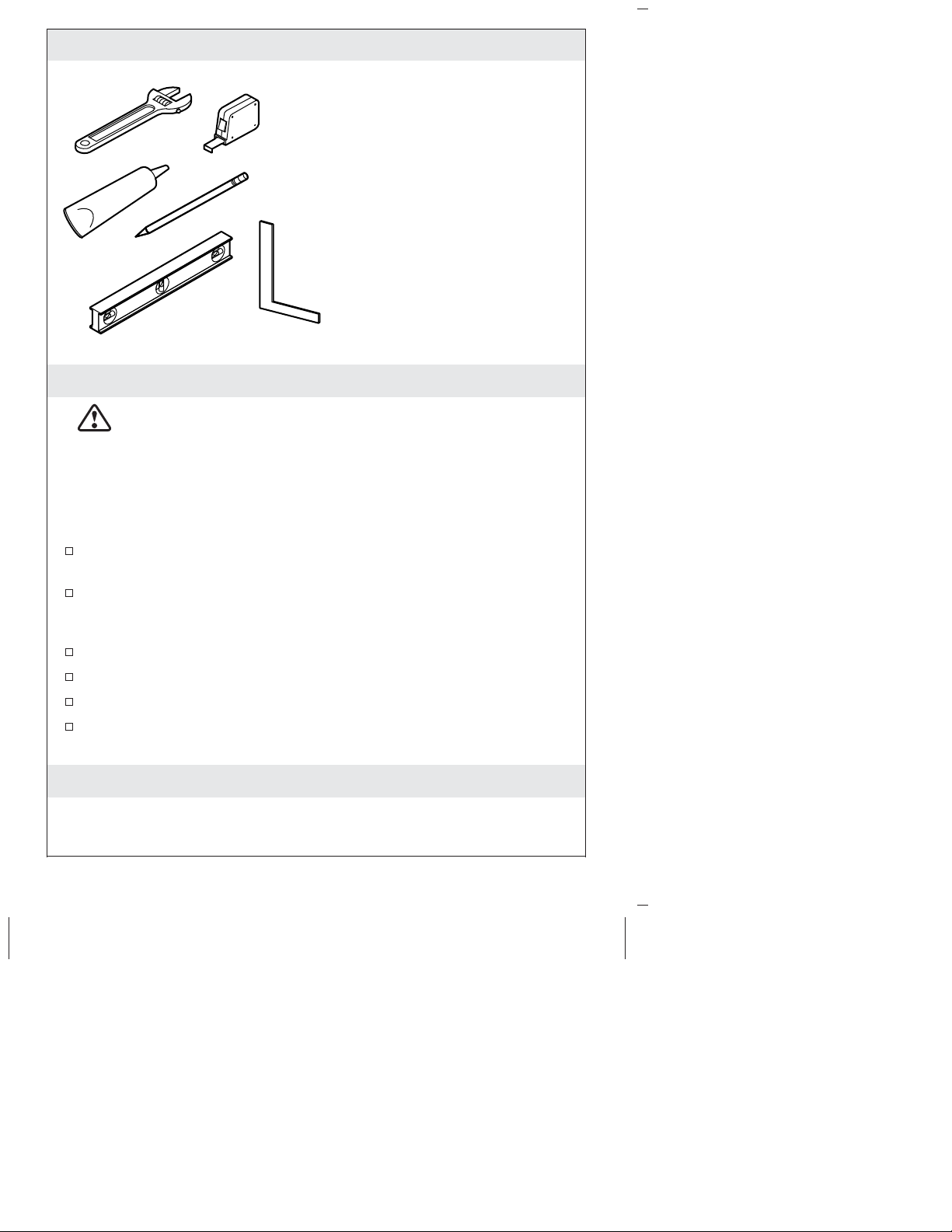

Ferramentas
Antes de começar
AVISO: risco de ferimentos. Use equipamento de proteção
pessoal e obtenha a ajuda necessária para erguer ou deslocar
cuidadosamente a banheira. Banheiras de ferro fundido são
extremamente pesadas. Podem ocorrer ferimentos, caso a
banheira de ferro fundido não seja erguida corretamente.
ATENÇÃO: Não suporte o peso da banheira pela borda.
Obedeça às normas locais de instalações hidráulicas e construção
civil.
Antes de deslocar a banheira, planeje cuidadosamente a área de
instalação. Esta banheira é pesada e não passará facilmente
através das portas.
Para garantir o êxito da instalação, o piso deve estar nivelado.
Consiga um suporte para piso adequado.
Garanta o acesso adequado às conexões hidráulicas finais.
Esta banheira está em conformidade com o Padrão ASME
A112.19.1/CSA B45.2. Todas as dimensões são nominais.
1. Prepare o local
ATENÇÃO: Meça o produto para a preparação do local.
Acesse a página do produto no site www.kohler.com.br para
obter mais informações.
Mais:
• Ferramentas e materiais
comuns de marcenaria
• Pano
• Metal Shims
• Panos
• Calço de Madeira
1084217-BR2-A 2 Kohler Co.
Prepare o local (cont.)
Preparação hidráulica
Passe o encanamento.
Feche os registros e verifique se há vazamentos.
Preparação do piso
Aplique selante resistente à água no contrapiso. Isso reduzirá o
risco de danos causados pela água.
Aplique o material de revestimento acabado antes de instalar a
banheira.
Verifique se o piso acabado está nivelado antes de continuar com
a instalação da banheira.
2. Prepare a banheira
AVISO: risco de ferimentos. Use equipamento de proteção
pessoal e obtenha a ajuda necessária para erguer ou deslocar
cuidadosamente a banheira. Banheiras de ferro fundido são
extremamente pesadas. Podem ocorrer ferimentos, caso a
banheira de ferro fundido não seja erguida corretamente.
Coloque um protetor de piso ou um tapete perto da área de
instalação. Isso evitará danos ao piso e à banheira durante seu
assentamento.
Com auxílio, retire a banheira da embalagem e coloque-a sobre os
blocos no protetor de piso.
Instale os pés ajustáveis sob a banheira de acordo com as
instruções que acompanham os pés.
Fixe a válvula de escoamento e as conexões de transbordamento
na banheira de acordo com as instruções do fabricante da válvula
de escoamento. Não conecte o sifão ainda.
Kohler Co. 3 1084217-BR2-A
3. Instale a banheira
CUIDADO: Risco de danos materiais. Deve haver uma
vedação estanque em todas as conexões da válvula de
escoamento da banheira. A vedação estanque evitará danos
materiais.
Conecte o encanamento
Conecte o sifão à válvula de escoamento.
Instale a torneira da banheira de acordo com as instruções do
fabricante da torneira.
Abra os registros de água quente e fria. Verifique todas as
conexões em busca de vazamentos.
Deixe a água correr para dentro da banheira. Verifique se há
vazamentos nas conexões da válvula de escoamento.

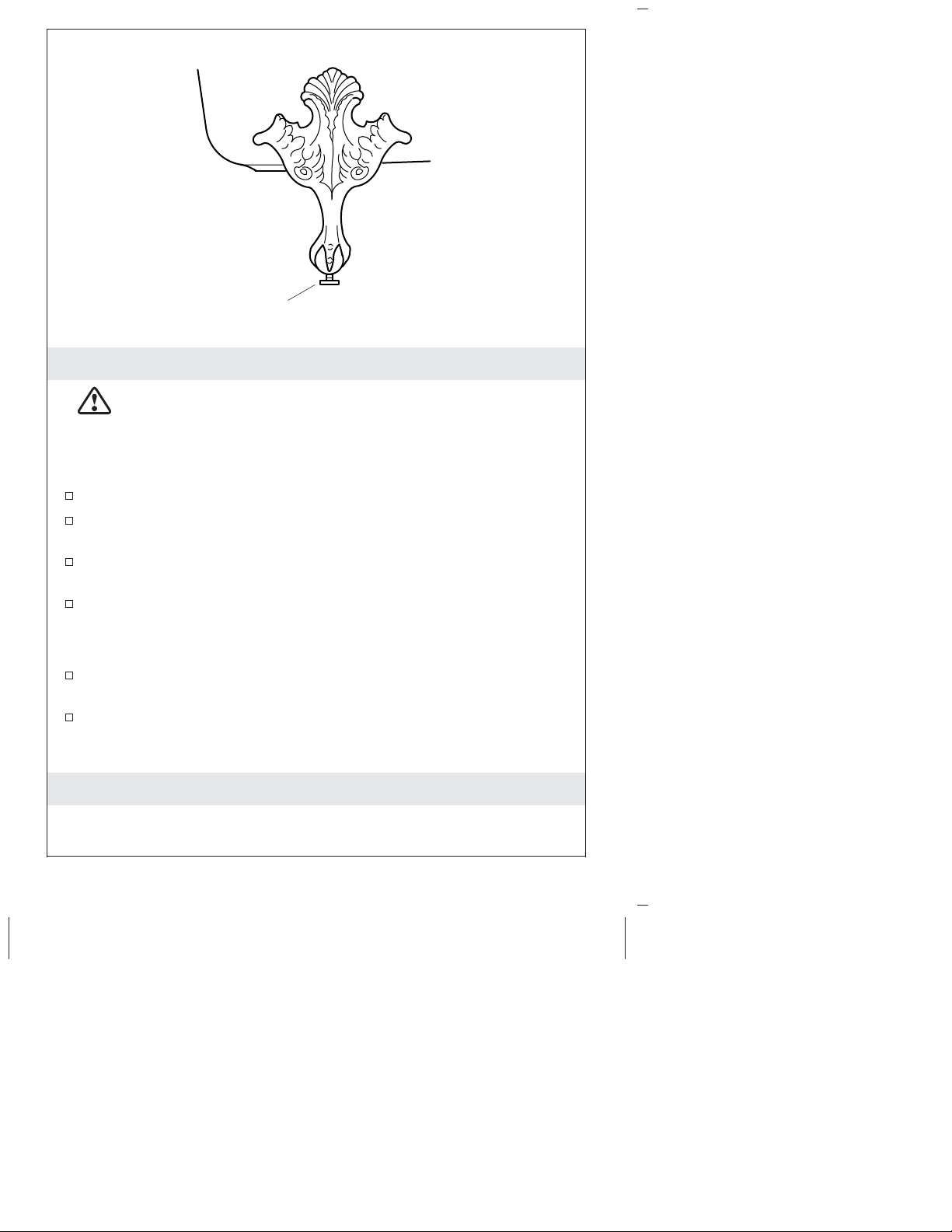

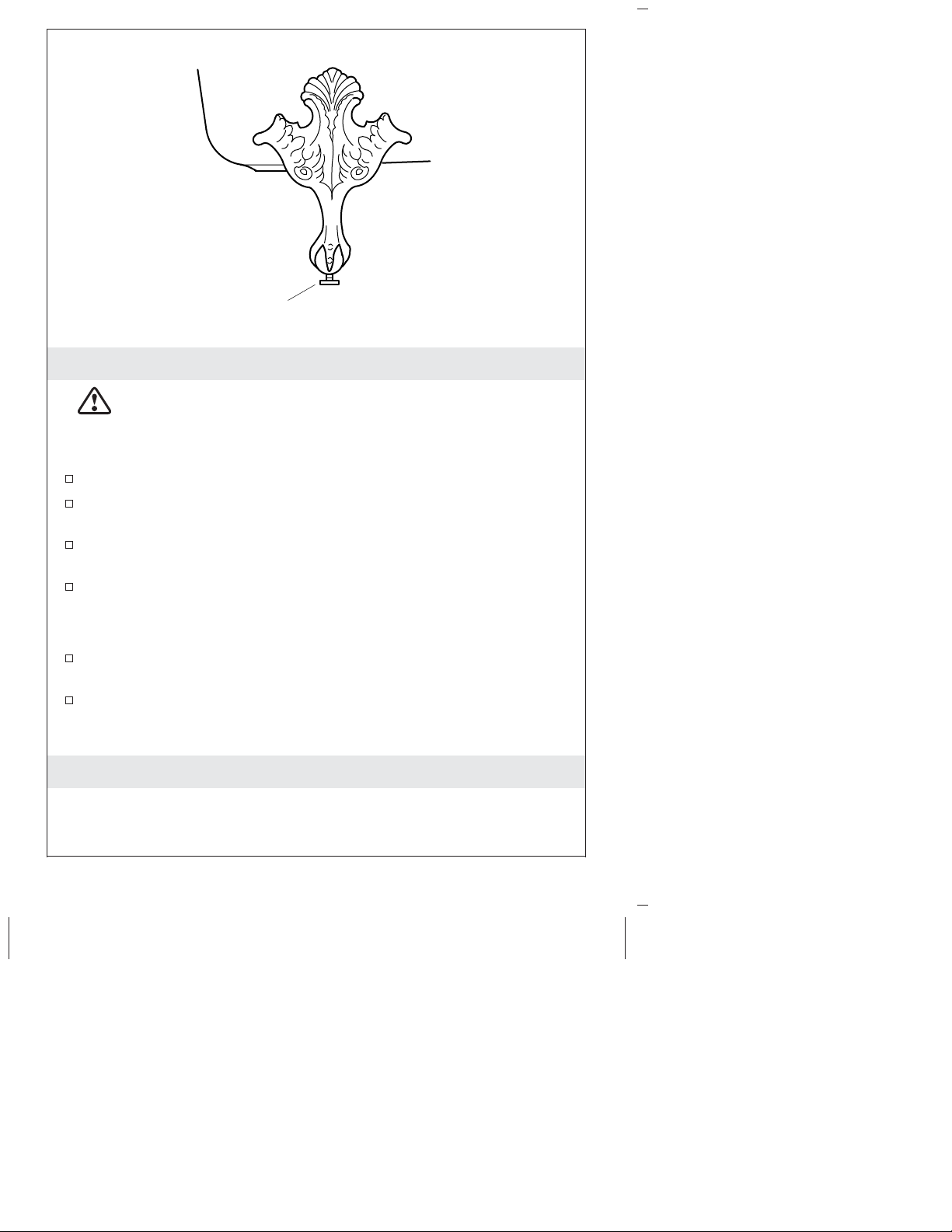

Nivele a banheira
Com uma chave, gire os parafusos de nivelamento para ajustar a
altura.
Verifique se a banheira está: (1) nivelada no topo da banheira, (2)
conectada ao longo da válvula de escoamento e (3) assentada
sobre os quatro pés.
Cuidados e limpeza
Para obter os melhores resultados, lembre-se de fazer o seguinte ao
cuidar do seu produto KOHLER:
Parafuso de nivelamento
1084217-BR2-A 4 Kohler Co.
Cuidados e limpeza (cont.)
•Sempre teste a sua solução de limpeza em uma área
imperceptível antes de aplicar a toda a superfície.
•Limpe as superfícies e lave completamente com água
imediatamente após a aplicação do produto de limpeza. Lave e
seque qualquer excesso de spray que se depositar sobre as
superfícies próximas.
•Não deixe que produtos de limpeza se acumulem nas superfícies.
•Use uma esponja ou um pano macio umedecido. Nunca use um
material abrasivo, como uma escova ou um esfregão, para limpar
as superfícies.
•A técnica de limpeza ideal é lavar bem e secar toda a água da
superfície após cada uso.
•Use uma escova de nylon macia em superfícies antiderrapantes
Safeguard
®
. Use sempre produtos de limpeza solúveis em água
(que se dissolvem 100% em água).
Para obter informações detalhadas sobre limpeza e conhecer outros
produtos que possam ser do seu interesse, acesse www.kohler.com.br.
Para solicitar informações sobre Cuidados e limpeza, ligue para
0-800-4-KOHLER.
Garantia
Garantia limitada de dez anos do ferro fundido da Kohler
®
Produtos
para Cozinhas e Banheiros Ltda.
Os produtos com caixa embutida da KOHLER Produtos para Cozinhas
e Banheiros Ltda. (doravante designada como KOHLER Brazil),
construídos segundo os mais altos padrões internacionais,
incorporando a experiência e a tradição de mais de um século, têm
garantia para defeitos no material e de fabricação por dez (10) anos a
contar da data de compra durante o uso residencial normal. Se o
produto for usado comercialmente, a KOHLER Brazil oferecerá
garantia para defeitos no material e de fabricação por cinco (5) anos a
contar da data de compra.
A KOHLER Brazil irá, a seu critério, reparar, substituir ou fazer os
ajustes adequados exclusivamente por meio da sua Rede Autorizada de
Assistência Técnica Pós-Venda, quando a inspeção da KOHLER Brazil
detectar eventuais defeitos ocorridos durante o uso normal dentro do
prazo de garantia. O comprovante da compra (recibo original de
venda) deve acompanhar todos os pedidos de garantia feitos à
KOHLER Brazil. Além da garantia acima indicada, a KOHLER Brazil
Kohler Co. 5 1084217-BR2-A
Garantia (cont.)
oferece cobertura dos custos de mão de obra dos serviços prestados
pela Rede Autorizada de Assistência Técnica Pós-Venda da KOHLER
Brazil – para os pedidos de garantia feitos no primeiro ano do prazo
de garantia. Após o primeiro ano do prazo de garantia, a KOHLER
Brazil não se responsabilizará por encargos de mão de obra, instalação
ou outros custos acidentais ou consequentes.
A KOHLER Brazil se exime de qualquer responsabilidade por danos
especiais, acidentais ou consequentes. Esta garantia exclui as seguintes
condições:
•Danos sofridos pelo produto como resultado de acidente, abuso,
uso indevido, instalação incorreta e erros de especificação;
•Danos aos acabamentos por limpeza inadequada (produtos
químicos, solventes, produtos abrasivos, palha de aço, esponja
dupla face, água sanitária, ácidos);
•Peças que apresentem desgaste normal devido ao uso regular,
como vedações, juntas, anéis de vedação, cunhas, mecanismos de
vedação;
•Produtos que tenham passado por manutenção ou reparo
realizado por técnicos que não façam parte da Rede Autorizada
de Assistência Técnica Pós-Venda da KOHLER Brazil;
•Aplicação de peças inadequadas ou não originais, ou uma
adaptação das peças adicionais sem a autorização prévia do
fabricante;
•Produtos instalados em locais onde a água não é considerada
segura ou contém impurezas e corpos estranhos que possam
causar avarias ao produto;
•Objetos estranhos no interior do produto que afetem
adversamente ou impeçam o seu funcionamento.
Para obter o serviço de garantia, entre em contato com a KOHLER
Brazil pelo Showroom, Fornecedor de Serviços Hidráulicos ou Home
Center. Você também pode escrever para a KOHLER Produtos para
Cozinhas e Banheiros Ltda., aos cuidados de: Customer Care Center,
Rua James Joule, 65, Torre Sul – 16° andar, São Paulo, SP, 04576-080,
ligar para 0800 4 KOHLER (0800 4 564537) ou acessar
www.kohler.com.br se estiver no Brasil.
Este certificado é válido dentro do território brasileiro e se aplica
apenas aos produtos hidráulicos da marca KOHLER comprados e
instalados no Brasil.
1084217-BR2-A 6 Kohler Co.
Garantia (cont.)
Se o produto for adquirido e/ou instalado fora do Brasil, a Kohler Co.
garante que o produto estará livre de defeitos de material e de
fabricação por um (1) ano, a contar da data da venda e durante o uso
residencial normal, de acordo com a garantia limitada padrão de um
ano da Kohler Co. Para obter o serviço de garantia, entre em contato.
Aos cuidados de: Customer Care, 444 Highland Drive, Kohler, WI
53044 EUA, ligue para +1-800-4-KOHLER (1-800-4-564537) ou visite
www.kohler.com.
Esta é a garantia escrita exclusiva da KOHLER Produtos para Cozinhas
e Banheiros Ltda.
Kohler Co. 7 1084217-BR2-A
Guía de instalación y cuidado
Bañera de hierro fundido esmaltado

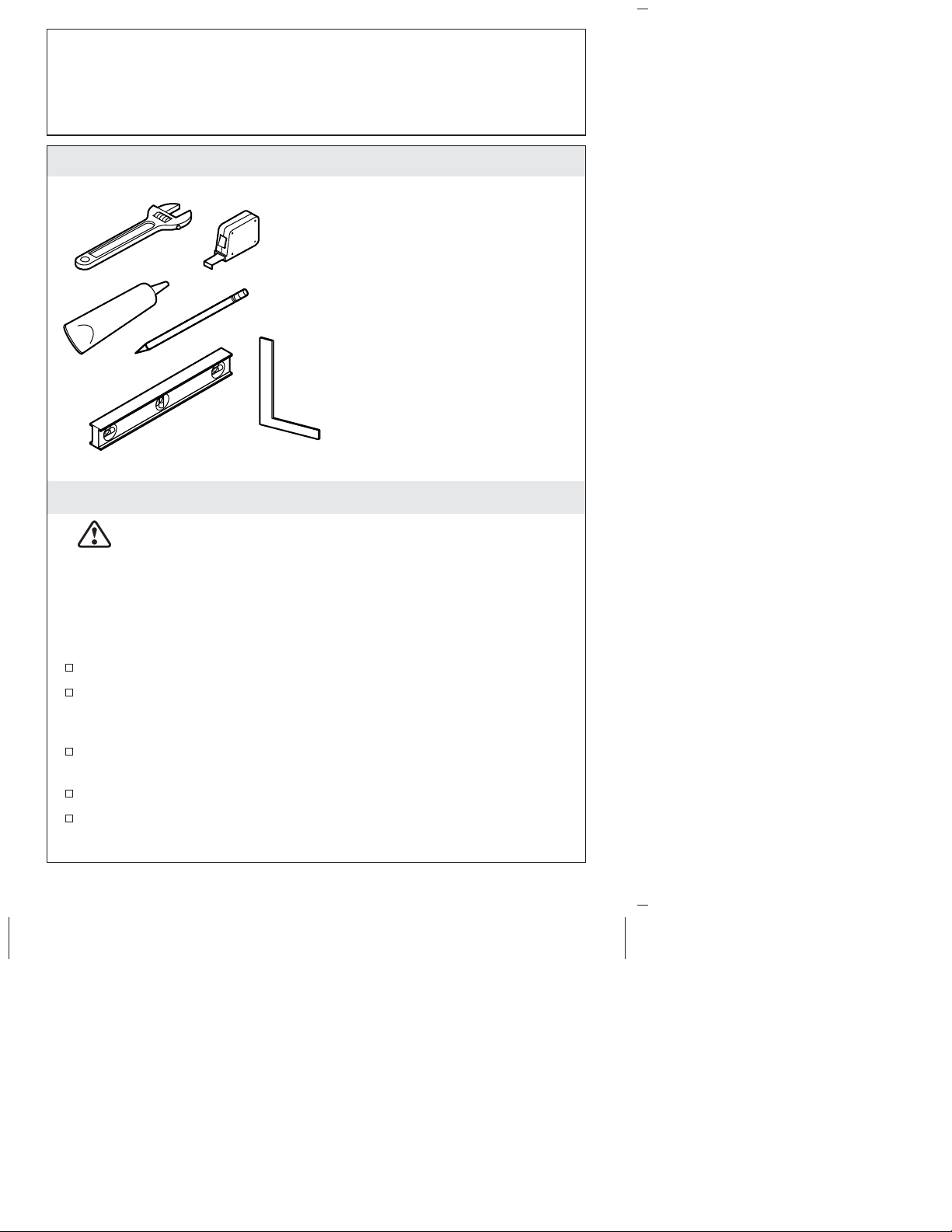

Herramientas
Antes de comenzar
ADVERTENCIA: Riesgo de lesiones personales. Utilice
equipo de protección personal y obtenga suficiente ayuda
para levantar y desplazar la bañera con cuidado. Las bañeras
de hierro fundido son muy pesadas. Si la bañera de hierro
fundido no se levanta correctamente, el personal podría sufrir
lesiones.
AVISO: No apoye el peso de la bañera sobre el reborde.
Cumpla todos los códigos locales de plomería y de construcción.
Antes de mover la bañera, planifique detenidamente el área de
instalación. Esta bañera es pesada y no cabe fácilmente a través
de los marcos de las puertas.
Para asegurar que la instalación sea exitosa, el piso debe estar
nivelado.
Proporcione el soporte de piso adecuado.
Asegúrese de que haya acceso adecuado para hacer las
conexiones finales de plomería.
Más:
• Herramientas y materiales
comunes de trabajo en madera
• Lona
• Cuñas de metal
• Trapos
• Bloques de madera
Kohler Co. Español-1 1084217-BR2-A
Antes de comenzar (cont.)
Esta bañera cumple la norma ASME A112.19.1/CSA B45.2. Todas
las dimensiones son nominales.
1. Prepare el sitio
AVISO: Mida el producto para preparar el lugar. Visite la página
del producto en www.kohler.com.br para obtener más información.
Plomería
Realice el tendido de plomería.
Tape los suministros y verifique que no haya fugas.
Piso
Aplique sellador resistente al agua en el subpiso. Esto reduce el
riesgo de daños causados por el agua.
Aplique el material de acabado del piso antes de instalar la
bañera.
Asegúrese de que el piso acabado esté nivelado antes de
continuar con la instalación de la bañera.
2. Prepare la bañera
ADVERTENCIA: Riesgo de lesiones personales. Utilice
equipo de protección personal y obtenga suficiente ayuda
para levantar y desplazar la bañera con cuidado. Las bañeras
de hierro fundido son muy pesadas. Si la bañera de hierro
fundido no se levanta correctamente, el personal podría sufrir
lesiones.
Coloque protección de piso o un tapete cerca del área de
instalación. Esto evitará daños al pisoyalabañera al colocar la
bañera sobre el piso.
Con la ayuda de un asistente, saque la bañera de la caja de cartón
y colóquela sobre bloques sobre la protección del piso.
Instale las patas ajustables en el lado inferior de la bañera de
acuerdo a las instrucciones incluidas con las mismas.
Fije las conexiones del desagüe y rebosadero en la bañera de
acuerdo a las instrucciones del fabricante del desagüe. Todavía no
conecte la trampa.
Kohler Co. Español-2 1084217-BR2-A
3. Instale la bañera
PRECAUCIÓN: Riesgo de daños a la propiedad. El sello
debe ser hermético en todas las conexiones del desagüe de la
bañera. Este sello hermético evitará daños a la propiedad.
Conecte la plomería
Conecte la trampa al desagüe.
Instale la grifería de la bañera conforme a las instrucciones del
fabricante de la grifería.
Abra los suministros de agua fría y caliente. Revise que no haya
fugas en las conexiones.
Haga circular agua en la bañera. Revise que no haya fugas en las
conexiones de desagüe.
Nivele la bañera
Utilice una llave de apriete y gire los pernos de nivelación para
ajustar la altura.
Verifique que la bañera: (1) esté nivelada en la parte superior de
la bañera, (2) esté a plomo del lado del desagüe y (3) descanse en
las cuatro patas.
Cuidado y limpieza
Para obtener los mejores resultados, tenga presente lo siguiente al
limpiar su producto KOHLER:
Perno de nivelación
1084217-BR2-A Español-3 Kohler Co.
Tabla de contenidos
Idiomas:
Otros manuales de Producto de plomería de Kohler
Kohler
Kohler K-5805 Instrucciones de montaje
Kohler
Kohler K-7127 Instrucciones de montaje
Kohler
Kohler Mira Showers Escape Thermostatic 9.8 kW Manual de usuario
Kohler
Kohler 8002A Manual de usuario
Kohler
Kohler AVID 31137T-4 Manual de usuario
Kohler
Kohler K-45415 Instrucciones de montaje
Kohler
Kohler EOLIA 8623T-B Manual de usuario
Kohler
Kohler ADAGIO K-731T Manual de usuario
Kohler
Kohler C3-225 K-4736T-0 Manual de usuario
Kohler
Kohler ENGLEFIELD Instrucciones de montaje
Kohler
Kohler K-2096 Manual de usuario
Kohler
Kohler K-1491 Manual de usuario
Kohler
Kohler MINIMA K-45803T-L-SHP Manual de usuario
Kohler
Kohler K-2600 Manual de usuario
Kohler
Kohler Kelston 99032T-4 Manual de usuario
Kohler
Kohler K-1167 Manual de usuario
Kohler
Kohler Stanwell K-4972 Manual de usuario
Kohler
Kohler Mira Eco Manual de operación
Kohler
Kohler Flipside 15596T Manual de usuario
Kohler
Kohler 22327T-7 Manual de usuario
Manuales populares de Producto de plomería de otras marcas
Weka
Weka 506.2020.00E Instrucciones de funcionamiento
UBERHAUS DESIGN
UBERHAUS DESIGN 75175017 Manual de usuario
American Standard
American Standard DetectLink 6072121 Manual de usuario
Uponor
Uponor Contec TS Manual de usuario
Pfister
Pfister Selia 49-SL Manual de usuario
Fortis
Fortis VITRINA 6068700 Manual de usuario
