Kohler K-470 Instrucciones de montaje

Installation and Care Guide

Guide d’installation et d’entretien

Guía de instalación y cuidado

Bidet Faucet

Robinet de bidet

Grifería de bidet

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)USA/Canada: 1-800-4KOHLER

México: 001-800-456-4537

kohler.com

K-470

1144566-2-B

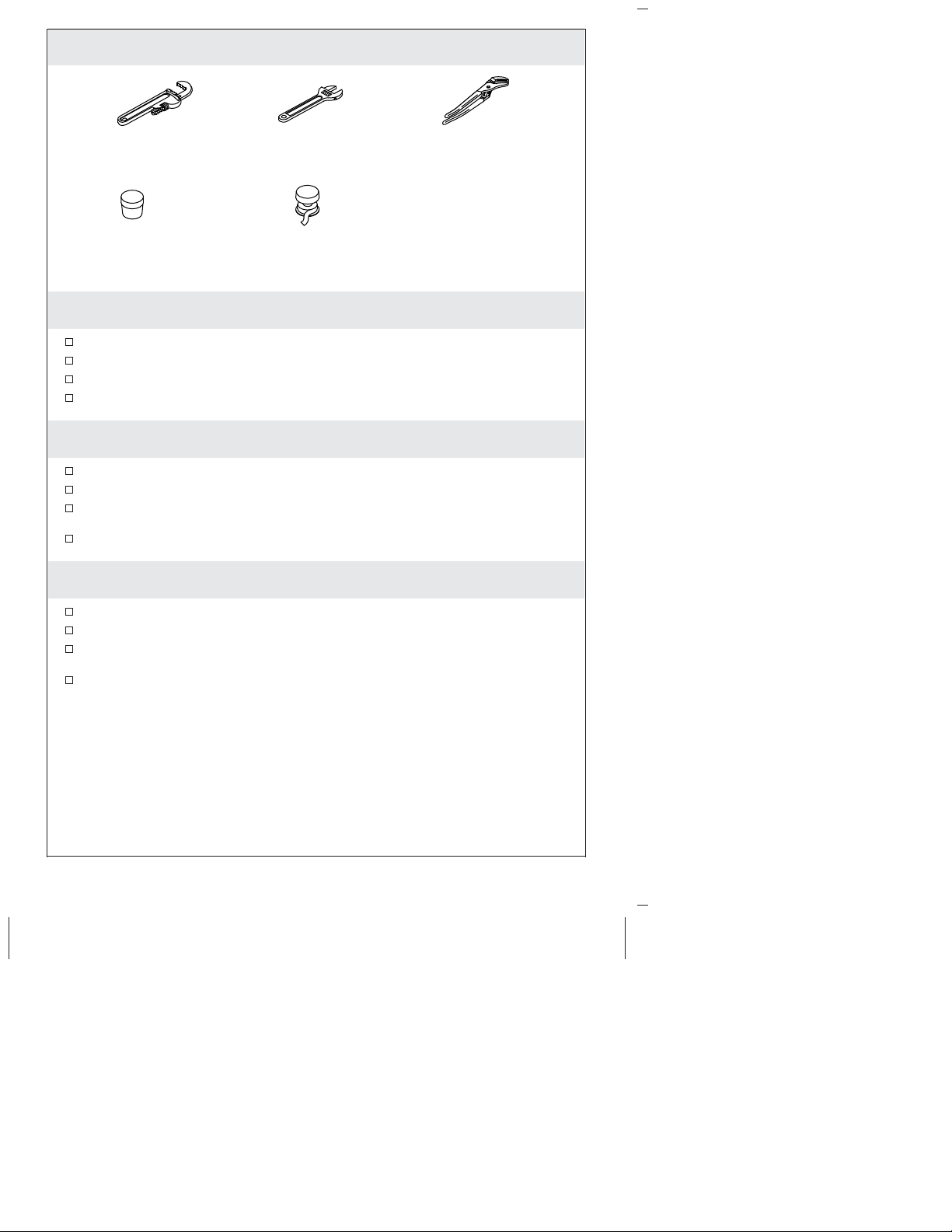

Tools/Outils/Herramientas

Important Information

Observe all local plumbing and building codes.

Shut off the main water supply.

Inspect the waste and supply tubing for damage. Replace if necessary.

For new installations, assemble the faucet to the bidet before completing the bidet

installation.

Informations importantes

Respecter tous les codes de plomberie et de bâtiment locaux.

Couper l’alimentation en eau principale.

Inspecter la tubulure d’alimentation et d’évacuation pour y rechercher des

dommages. Remplacer si nécessaire.

Pour de nouvelles installations, assembler le robinet sur le bidet avant de procéder

à l’installation de celui-ci.

Información importante

Cumpla con todos los códigos locales de plomería y construcción.

Cierre el suministro principal de agua.

Revise que las tuberías de alimentación y de desagüe no presenten daño.

Reemplace si es necesario.

Para instalaciones nuevas, ensamble la grifería en el bidet antes de terminar la

instalación del bidet.

Adjustable Joint Pliers

Pince à joints régable

Pinzas de unión ajustable

Adjustable Wrench

Clé à molette

Llave ajustable

Pipe Wrench

Clé à tubes

Llave para tubo

Plumbers Putty

Mastic de plomberie

Masilla de plomería

Thread Sealant

Joint d'étanchéité pour filetage

Cinta selladora de roscas

1144566-2-B 2 Kohler Co.

1. Install the Spray Assembly

Remove the sprayhead and ﬂange.

Thread the nut, metal washer, and rubber washer to the bottom of the shank.

Apply a ring of plumbers putty or other sealant to the bottom of the ﬂange.

From the underside of the bidet, insert the shank through the spray hole.

From the top of the bidet, thread the ﬂange onto the shank.

NOTE: You may need to thread the ﬂange further down the shank to allow the

sprayhead to bottom out on the shank.

Thread the sprayhead onto the shank as far as it will go.

Thread the ﬂange up the shank until it is snug against the sprayhead.

Wrench tighten the nut to secure the sprayhead assembly. Do not overtighten.

Remove any excess putty or sealant.

Installer l’ensemble de vaporisateur

Retirer la tête du vaporisateur et la bride.

Enﬁler l’écrou, la rondelle métallique et la rondelle en caoutchouc sur la partie

xérieure de la tige.

Appliquer un anneau de mastic de plombier ou un autre produit d’étanchéité sur

le bas de la bride.

À partir du dessous du bidet, insérer la tige à travers l’oriﬁce du vaporisateur.

À partir du dessus du bidet, enﬁler la bride sur la tige.

REMARQUE: La bride devra peut-être être enﬁlée plus bas sur la tige pour permettre

au vaporisateur de toucher le fond sur la tige.

Enﬁler la tête du vaporisateur sur la tige, le plus loin possible.

Enﬁler la bride vers le haut de la tige jusqu’à ce qu’elle soit bien à ras contre la

tête du vaporisateur.

Nut/Écrou/Tuerca

Sprayhead

Tête du vaporisateur

Cabeza del rociador

Flange/Bride/Brida

Shank/Tige/Vástago

Bidet/Bidet/Bidet

Rubber Washer

Rondelle en caoutchouc

Arandela de goma

Metal Washer

Rondelle métallique

Arandela de metal

Kohler Co. 3 1144566-2-B

Installer l’ensemble de vaporisateur (cont.)

Serrer l’écrou avec une clé pour ﬁxer l’ensemble de la tête du vaporisateur en

place. Ne pas serrer excessivement.

Retirer tout excédent de mastic ou de produit d’étanchéité.

Instale el montaje del rociador

Retire la cabeza del rociador y la brida.

Enrosque la tuerca, la arandela de metal y la arandela de goma en la parte inferior

del vástago.

Aplique una tira de masilla u otro sellador en la parte inferior de la brida.

Por debajo del bidet, inserte el vástago a través del oriﬁcio del rociador.

Por arriba del bidet, enrosque la brida en el vástago.

NOTA: Tal vez sea necesario enroscar la brida más abajo en el vástago para que la

cabeza del rociador quede al fondo del vástago.

Enrosque la cabeza del rociador en el vástago hasta que no pueda avanzar más.

Enrosque la brida hacia arriba en el vástago hasta que quede ajustada contra la

cabeza del rociador.

Con una llave, apriete la tuerca para ﬁjar el montaje de la cabeza del rociador. No

apriete demasiado.

Limpie el exceso de masilla de plomería o sellador.

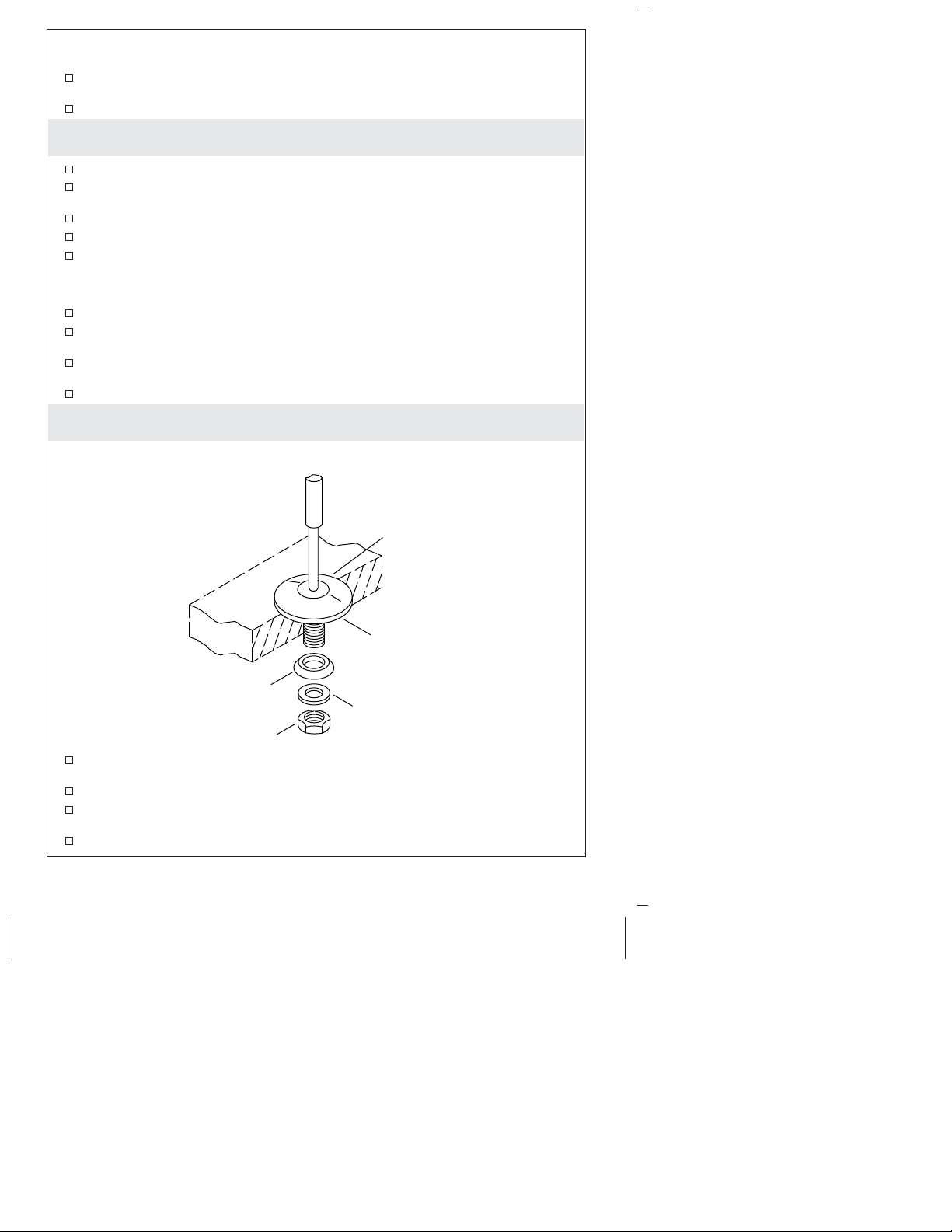

2. Install the Lift Rod Escutcheon

Apply a bead of plumbers putty or other sealant to the underside of the

escutcheon.

Insert the escutcheon through the mounting hole.

From the underside of the bidet, slide the tapered washer (tapered side up), brass

washer, and nut onto the escutcheon shank.

Wrench tighten the nut. Do not overtighten.

Escutcheon

Applique

Chapetón

Washer/Rondelle/Arandela

Nut/Écrou/Tuerca

Apply plumbers putty.

Appliquer du mastic de plomberie.

Aplique masilla de plomería.

Brass Washer

Rondelle en laiton

Arandela de latón

1144566-2-B 4 Kohler Co.

Install the Lift Rod Escutcheon (cont.)

Remove any excess putty or sealant.

Installer l’applique de la tige de levage

Appliquer un boudin de mastic de plombier ou autre produit d’étanchéité sur le

dessous de l’applique.

Insérer l’applique à travers le trou de ﬁxation.

À partir du dessous du bidet, faire glisser la rondelle biseautée (côté biseauté vers

le haut), la rondelle en laiton, et l’écrou sur la tige de l’applique.

Serrer l’écrou avec une clé. Ne pas serrer excessivement.

Retirer tout excédent de mastic ou de produit d’étanchéité.

Instale el chapetón del tirador

Aplique una tira de masilla de plomería u otro sellador en el lado inferior del

chapetón.

Inserte el chapetón a través del oriﬁcio de ﬁjación.

Por debajo del bidet, deslice la arandela cónica (parte cónica hacia arriba), la

arandela de latón y la tuerca en el vástago del chapetón.

Apriete la tuerca con una llave. No apriete demasiado.

Limpie el exceso de masilla de plomería o sellador.

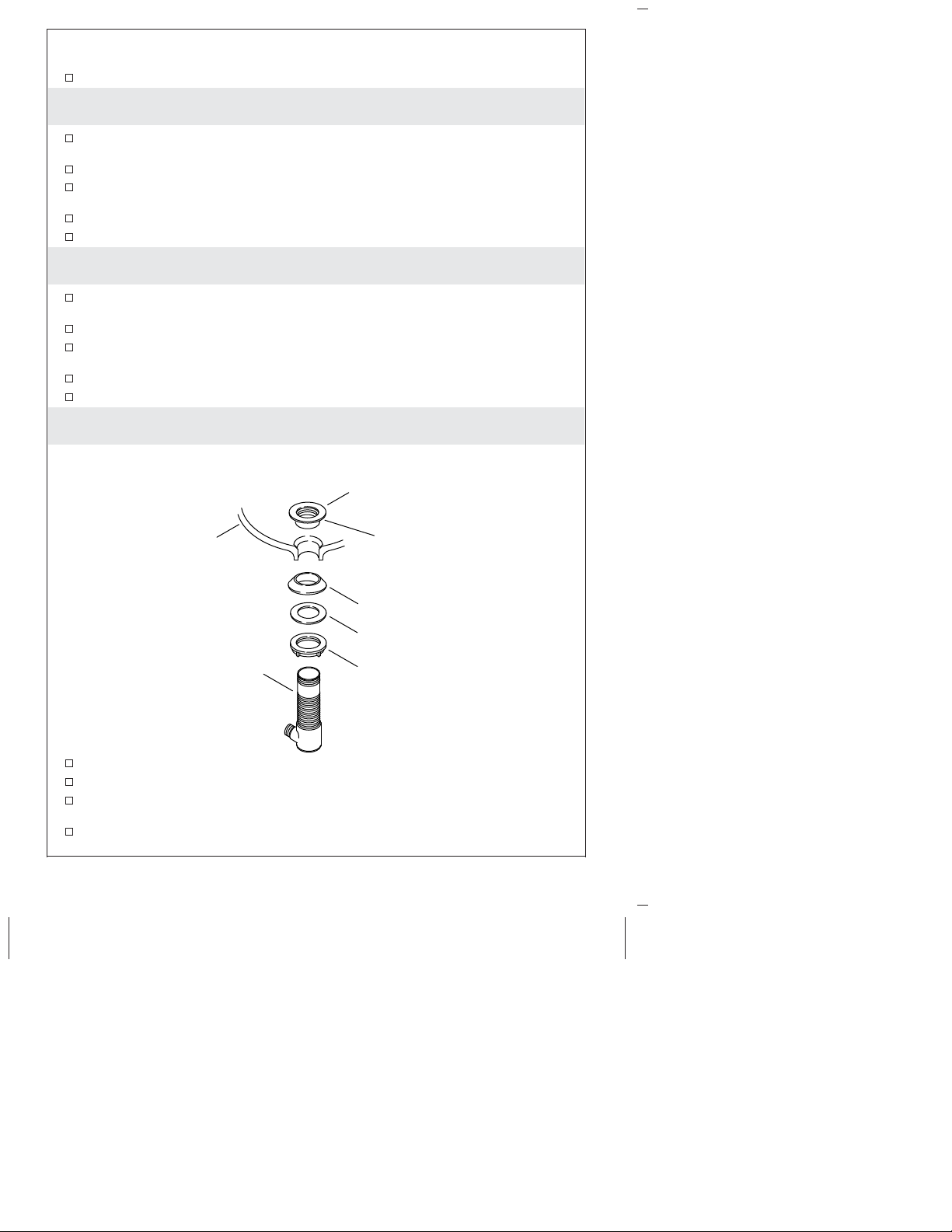

3. Install the Drain

Remove the protective cover from the ﬂange.

Apply a ring of plumbers putty or other sealant to the underside of the ﬂange.

Assemble the nut, ﬂat washer, and tapered seal (tapered side up) fully onto the

drain body.

From the underside of the ﬁxture, insert the drain body into the drain hole.

Flange/Bride/Brida

Seal/Joint/Sello

Washer/Rondelle/Arandela

Nut/Écrou/Tuerca

Drain Body

Corps du drain

Cuerpo del desagüe

Fixture

Appareil

Unidad

Apply plumbers putty.

Appliquer du mastic de plomberie.

Aplique masilla de plomería.

Kohler Co. 5 1144566-2-B

Install the Drain (cont.)

From the top of the ﬁxture, securely hand tighten the ﬂange onto the drain body.

Make sure the drain body seal hole is facing the back of the ﬁxture, and securely

tighten the nut.

Remove any excess putty or sealant.

Installer le drain

Retirer la pellicule de protection de la bride.

Appliquer un anneau de mastic de plombier ou un autre produit d’étanchéité sur

le dessous de la bride.

Assembler l’écrou, la rondelle plate et le joint biseauté (côté biseauté vers le haut)

complètement sur le corps du drain.

À partir du dessous du bidet, insérer le corps du drain dans l’oriﬁce du drain.

À partir du dessus du bidet, bien serrer à la main la bride sur le corps du drain.

S’assurer que l’oriﬁce du joint d’étanchéité du corps du drain est orienté vers

l’arrière du bidet et bien serrer l’écrou.

Retirer tout excédent de mastic ou de produit d’étanchéité.

Instale el desagüe

Retire la cubierta protectora de la brida.

Aplique una tira de masilla de plomería u otro sellador en el lado inferior de la

brida.

Ensamble la tuerca, la arandela plana y el sello cónico (parte cónica hacia arriba)

por completo en el cuerpo del desagüe.

Por debajo de la unidad, inserte el cuerpo del desagüe en el oriﬁcio del desagüe.

Por arriba de la unidad, apriete bien a mano la brida en el cuerpo de desagüe.

Asegúrese de que el oriﬁcio de sellado del cuerpo de desagüe esté orientado hacia

la parte posterior de la unidad y apriete bien la tuerca.

Limpie el exceso de masilla de plomería o sellador.

1144566-2-B 6 Kohler Co.

4. Complete the Drain Installation

Press the seal into the lift rod hole on the body.

Insert the stopper into the ﬂange.

For regular installations, insert the short end of the rod into the lift rod hole and

under the stopper rod. For vandal-resistant installations, ﬁt the rod through the

hole in the stopper rod.

Remove and adjust the stopper as needed so it lifts about 3/8″(10 mm) when

opened. To adjust, rotate the threaded stopper rod in or out as needed.

Slide the rod nut over the rod and tighten onto the body.

Insert the plastic washer into the body, then thread the tailpiece to the body.

Tighten the tailpiece securely.

Slide one end of the clip onto the rod. Slide the link onto the rod with the

thumbscrew facing the back of the ﬁxture.

Squeeze the other end of the clip onto the rod. Move the link to the proper

position by squeezing the clip and sliding it along the rod.

Insert the lift rod into the hole in the link.

Tighten the thumbscrew in the link so the lift rod knob extends 1/2″(13 mm)

above the lift rod escutcheon.

Terminer l’installation du drain

Appuyer sur le joint d’étanchéité pour l’enfoncer dans l’oriﬁce de la tige de levage

surlecorps.

Insérer le bouchon dans la bride.

Pour les installations courantes, introduire l’extrémité courte de la tige dans

l’oriﬁce de la tige de levage et sous la tige du bouchon. Pour les installations

anti-vandalisme, adapter la tige à travers l’oriﬁce dans la tige du bouchon.

Retirer et ajuster le bouchon selon les besoins pour qu’il se soulève de 3/8″(10

mm) environ lorsqu’il est ouvert. Pour le régler, faire tourner la tige ﬁletée du

bouchon vers l’intérieur ou l’extérieur selon les besoins.

Faire glisser l’écrou de la tige par-dessus la tige et serrer sur le corps.

Clip

Stopper/Aêrrt/Obturador

Tailpiece

Pièce de raccordement

Tubo final

Rod

Tige

Varilla

Plastic Washer

Rondelle en plastique

Arandela de plástico

Stopper Rod

Tige d'arrêt

Varilla del obturador

Link

Raccord

Eslabón

Thumbscrew

Vis à oreilles

Tornillo de mano

Rod Nut

Écrou de tige

Tuerca de la varilla

Lift Rod

Tige de levage

Tirador

Seal

Joint

Sello

Kohler Co. 7 1144566-2-B

Terminer l’installation du drain (cont.)

Insérer la rondelle en plastique dans le corps, puis enﬁler la pièce de

raccordement sur le corps. Bien serrer la pièce de raccordement.

Faire glisser une extrémité du clip sur la tige. Faire glisser le raccord sur la tige

avec la vis de serrage tournée vers l’arrière de l’appareil.

Faire glisser l’autre extrémité du clip sur la tige. Déplacer le raccord vers la

position adéquate en comprimant le clip et en le faisant glisser le long de la tige.

Insérer la tige de levage dans l’oriﬁce du raccord.

Serrer la vis de serrage dans le raccord de manière à ce que le bouton de la tige

de levage se prolonge de 1/2″(13 mm) au dessus de l’applique de la tige de

levage.

Termine la instalación del desagüe

Presione el sello dentro del oriﬁcio del tirador en el cuerpo.

Inserte el obturador en la brida.

En las instalaciones normales, inserte el extremo corto de la varilla en el oriﬁcio de

sellado del cuerpo y debajo de la varilla del obturador. Cuando realice

instalaciones resistentes al vandalismo, inserte la varilla a través del oriﬁcio en la

varilla del obturador.

Retire y ajuste el obturador según sea necesario, de manera que se levante

aproximadamente 3/8″(10 mm) al abrir. Para ajustarlo, gire la varilla roscada del

obturador hacia dentro o hacia fuera según sea necesario.

Deslice la tuerca de la varilla sobre la varilla y apriete en el cuerpo.

Inserte la arandela de plástico en el cuerpo, luego enrosque el tubo ﬁnal en el

cuerpo. Apriete bien el tubo ﬁnal.

Deslice un extremo del clip en la varilla. Deslice el eslabón en la varilla con el

tornillo de mano orientado hacia la parte posterior de la unidad.

Apriete el otro extremo del clip en la varilla. Mueva el eslabón a la posición

correcta, apretando el clip con los dedos y deslizándolo en la varilla.

Inserte el tirador en el oriﬁcio del eslabón.

Apriete el tornillo de mano en el eslabón de manera que la perilla del tirador

sobresalga 1/2″(13 mm) arriba del chapetón del tirador.

1144566-2-B 8 Kohler Co.

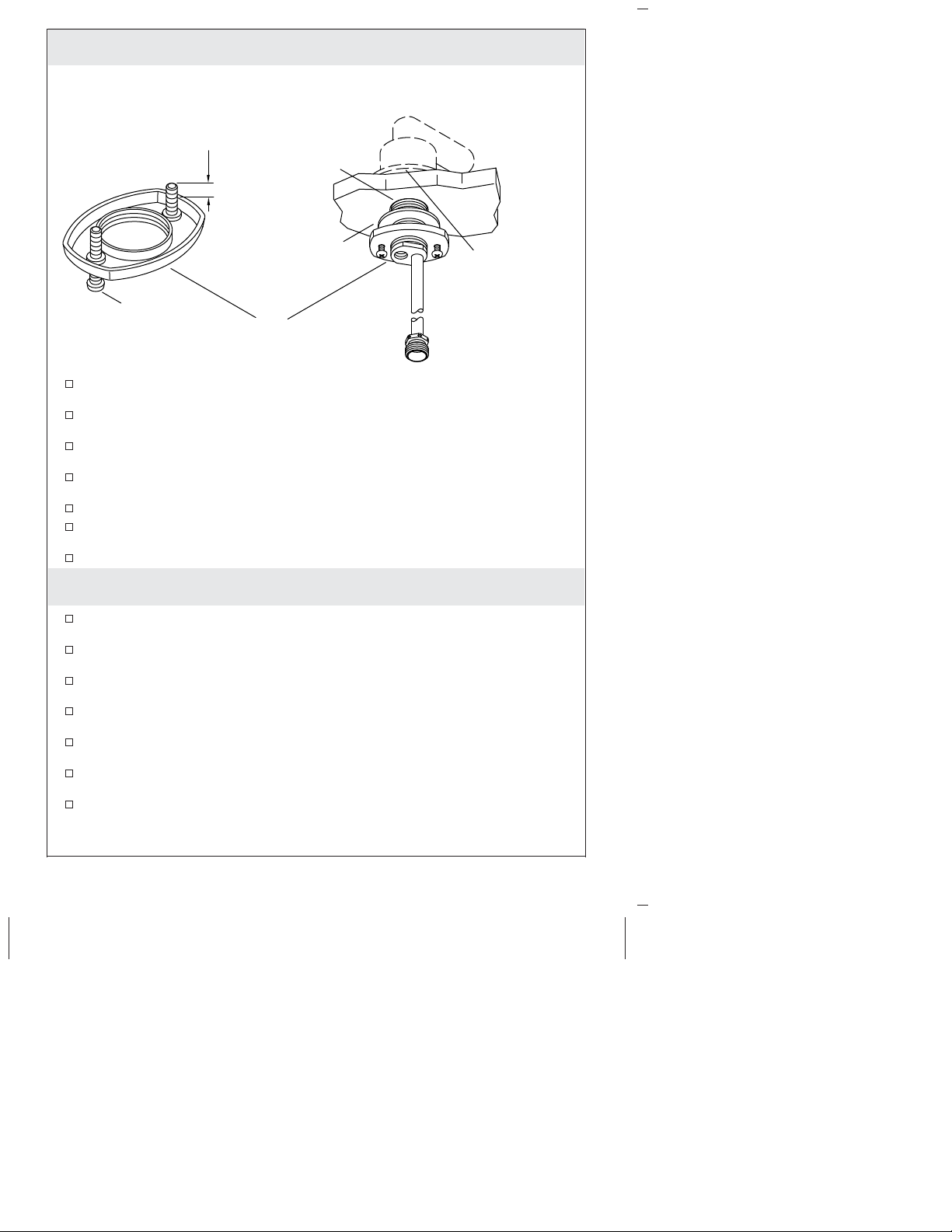

5. Install the Handles

Apply a bead of plumbers putty or other sealant to the underside of the

escutcheons.

Insert each handle into the correct mounting hole (hot on the left, cold on the

right).

Thread the screws (provided) into the ring until they extend 1/8″(3 mm) from the

ring.

Install the metal washer and ring onto each valve body. Thread the ring until it

stops and back it off 1/8″(3 mm).

Rotate each valve body until the copper tubing faces the outside of the bidet.

Hold the handles in place and tighten the screws on each ring until each valve is

ﬁrmly secured.

Remove any excess putty or sealant.

Installer les poignées

Appliquer un boudin de mastic de plombier ou un autre produit d’étanchéité sur

le dessous des appliques.

Insérer chaque poignée dans l’oriﬁce de ﬁxation correspondant (chaud à gauche,

froid à droite).

Enﬁler les vis (fournies) dans l’anneau, jusqu’à ce qu’elles se prolongent de 1/8″

(3 mm) à partir de l’anneau.

Installer la rondelle métallique et l’anneau sur chaque corps de valve. Enﬁler

l’anneau au maximum et le dévisser de 1/8″(3 mm).

Faire pivoter chaque corps de valve jusqu’à ce que la tuyauterie en cuivre soit

orientée vers l’extérieur du bidet.

Maintenir les poignées en place et serrer les vis sur chaque anneau jusqu’à ce que

la valve soit fermement en place.

Retirer tout excédent de mastic ou de produit d’étanchéité.

Screw

Vis

Tornillo Ring

Anneau

Anillo

Metal Washer

Rondelle métallique

Arandela de metal

1/8"

(3 mm)

Valve Body

Corps de valve

Cuerpo de válvula

Apply plumbers

putty.

Appliquer du mastic

de plomberie.

Aplique masilla

de plomería.

Kohler Co. 9 1144566-2-B

Instale las manijas

Aplique una tira de masilla de plomería u otro sellador en el lado inferior de los

chapetones.

Inserte cada manija en el oriﬁcio de ﬁjación correcto (caliente a la izquierda, fría a

la derecha).

Enrosque los tornillos (provistos) en el anillo hasta que sobresalgan 1/8″(3 mm)

desde el anillo.

Instale la arandela de metal y el anillo en cada cuerpo de válvula. Enrosque el

anillo hasta que pare y desenrósquelo 1/8″(3 mm).

Gire cada cuerpo de válvula hasta que el tubo de cobre quede hacia el exterior del

bidet.

Sostenga las manijas en su lugar y apriete los tornillos en cada anillo hasta que

cada válvula esté bien asegurada.

Limpie el exceso de masilla de plomería o sellador.

6. Install the Transfer Valve

Slide the nut and compression sleeve onto the adapter tube.

Thread the adapter nut onto the bottom of the transfer valve shank. Securely

tighten the nut.

Apply thread sealant onto the short end threads of the pipe ﬁtting. Thread the

pipe ﬁtting into the side of the transfer valve.

Thread the ﬂexible hose onto the pipe ﬁtting.

Slide the sealing washer (tapered side up) onto the transfer valve.

Adapter

Adaptateur

Adaptador

Nut

Écrou

Tuerca

Compression Sleeve

Manche à compression

Manga de compresión

Pipe Fitting

Pièce de raccord

Conexión de tubo

Hose

Tuyau

Manguera

Apply thread sealant.

Appliquer un ruban

d'échantéité pour filetage.

Aplique cinta selladora

de roscas.

Sealing Washer

Rondelle d'étanchéité

Arandela de sellado

Transfer Valve

Valve de

raccordement

Válvula de

transferencia

1144566-2-B 10 Kohler Co.

Otros manuales para K-470

Tabla de contenidos

Otros manuales de Producto de plomería de Kohler

Kohler

Kohler Wave 12791T-4 Manual de usuario

Kohler

Kohler Iron Works K-2822 Manual de usuario

Kohler

Kohler BEAM K-30939T Manual de usuario

Kohler

Kohler ADAGIO K-731T Manual de usuario

Kohler

Kohler OVE Manual de operación

Kohler

Kohler K-7179 Instrucciones de montaje

Kohler

Kohler Mira Sport Thermostatic 9.8kW 1.1746.006 Manual de usuario

Kohler

Kohler K-1188BR Manual de usuario

Kohler

Kohler K-98741 Instrucciones de montaje

Kohler

Kohler K-8499 Instrucciones de montaje

Kohler

Kohler Levity K-706013-L Manual de usuario

Kohler

Kohler Kumin K-104K36-SANA-CP Manual de usuario

Kohler

Kohler K-72777 Instrucciones de montaje

Kohler

Kohler K-1913 Instrucciones de montaje

Kohler

Kohler K-T442 Instrucciones de montaje

Kohler

Kohler 97826T-4E Manual de usuario

Kohler

Kohler K-484 Manual de usuario

Kohler

Kohler K-2338 Series Instrucciones de montaje

Kohler

Kohler K-557-K Manual de usuario

Kohler

Kohler K-616 Instrucciones de montaje

Kohler

Kohler K-19537P-7 Instrucciones de montaje

Kohler

Kohler STRAYT 37335M Manual de operación

Kohler

Kohler K-1002-H2 Instrucciones de montaje

Kohler

Kohler K-11660 Instrucciones de montaje

Manuales populares de Producto de plomería de otras marcas

Weka

Weka 506.2020.00E Instrucciones de funcionamiento

UBERHAUS DESIGN

UBERHAUS DESIGN 75175017 Manual de usuario

American Standard

American Standard DetectLink 6072121 Manual de usuario

Uponor

Uponor Contec TS Manual de usuario

Pfister

Pfister Selia 49-SL Manual de usuario

Fortis

Fortis VITRINA 6068700 Manual de usuario

Fortis

Fortis MILANO 78211JS Manual de usuario

Maxxus

Maxxus MX-M206-01 Manual de usuario

Moen

Moen 5922 Series Manual de usuario

Viega

Viega Prevista Pure 8512 Manual de usuario

Viega

Viega Prevista Dry 8522.33 Manual de usuario

Sanela

Sanela Lema SLP 59RB Manual de usuario

Elkay

Elkay EDF15AC Manual de instalación

Hans Grohe

Hans Grohe AXOR Citterio E 36702000 Manual

baliv

baliv WT-140 Manual de usuario

BELLOSTA

BELLOSTA romina 0308/CC Manual de usuario

Bristan

Bristan PS2 BAS C D2 Diagrama de cableado

Crosswater

Crosswater Heir 18-31 Manual de usuario
