Kohler K-10949 Manual de usuario
Installation Guide
Electronic Valve
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page “Français-1”
Español, página “Español-1”
K-10949
1104277-2-A
Tools and Materials
Before You Begin
IMPORTANT! The sticker covering the sensor eyes must remain in
place when valve is not installed.
Install the fixture according to the manufacturer’s instructions.
Install rough water supply piping according to the roughing-in
illustration.
Flush the supply piping in order to remove any debris from the
supply line.
Shut off the main water supply.
This atmospheric vacuum breaker shall not be subjected to a
continuous pressure for more than twelve hours.
The device shall be installed in accordance with the requirements
of the local plumbing code.
The device shall not be installed where the venting of water from
the device, during normal functioning, causes damage.
The device shall be installed downstream of the last valve.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Important Information
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
This device may not cause harmful interference.
Hacksaw Blade
Screwdriver Safety
Glasses
Strap
Wrench
Thread Sealing
Compound
1104277-2-A 2 Kohler Co.
Important Information (cont.)
This device must accept any interference received, including
interference that may cause undesired operation.
NOTE: This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency
energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference
will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or
more of the following measures.
•Reorient or relocate the receiving antenna.
•Increase the separation between the equipment and receiver.
•Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
•Consult the dealer or an experienced radio/television technician
for help.
Modifications: Any modifications made to this device that are not
approved by Kohler Co. may void the authority granted to the user by
the FCC to operate this equipment.
This Class B digital apparatus complies with Canadian ICES-003.
Kohler Co. 3 1104277-2-A

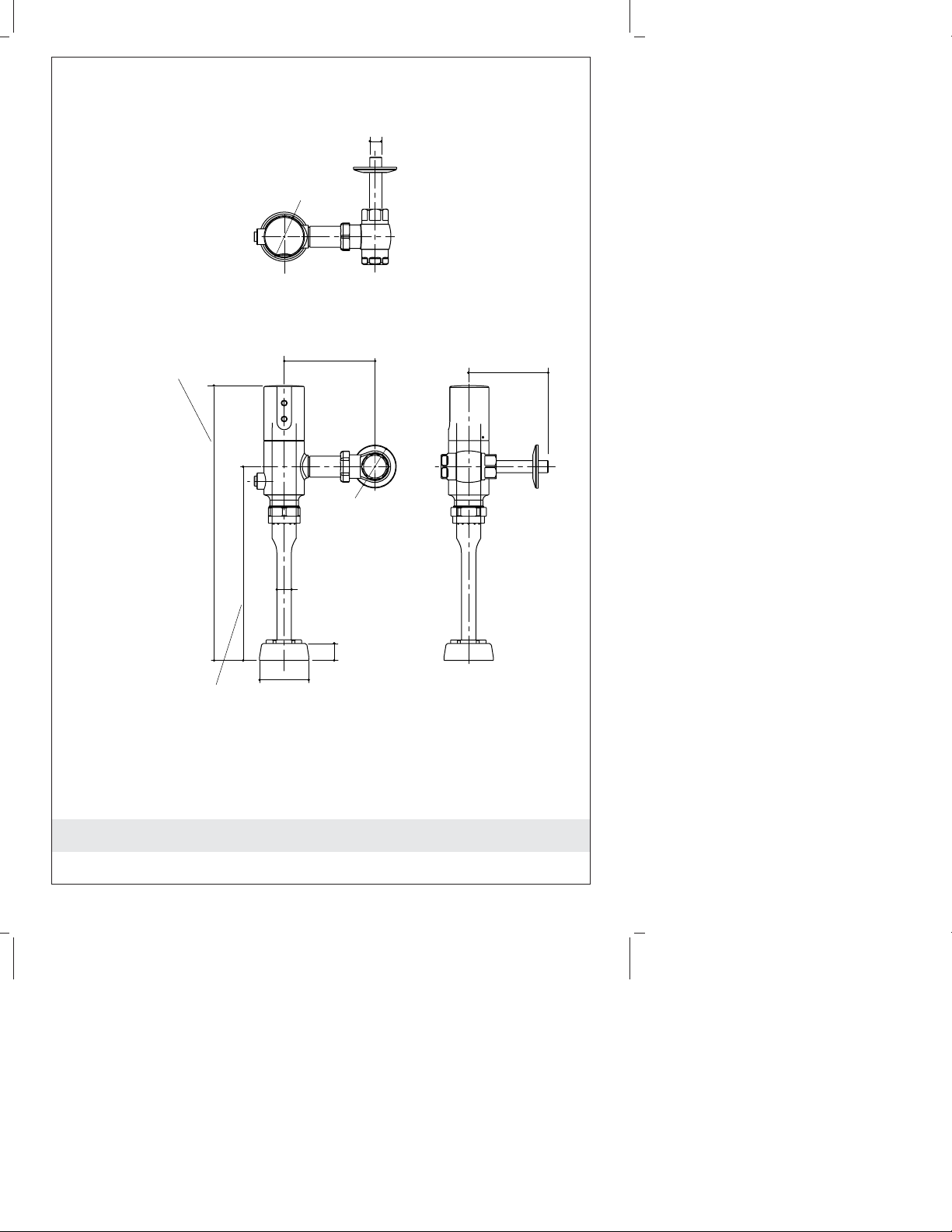

Roughing-In
2-1/2"
(6.4 cm) D.
1"
(2.5 cm)
3/4"
(1.9 cm) D.
3/4" (1.9 cm) D.
2-1/4" (5.7 cm) Min -
5" (12.7 cm) Max
8-3/4" (22.2 cm) Min -
12" (30.5 cm) Max
13-3/4" (34.9 cm) Min -
17" (43.2 cm) Max
4-3/8" (11.1 cm) Min -
5-3/8" (13.7 cm) Max
2-5/8"
(6.7 cm) D.
3" (7.6 cm) D.
1104277-2-A 4 Kohler Co.
1. Install the Control Stop
IMPORTANT! Flush the water supply line and then turn off the
water supply.
Cut the water supply tube and sweat-solder the 3/4″male NPT
threaded adapter to it.
NOTE: Install the adapter so that the centerline of the externally
threaded control stop arm matches the centerline of the spud when
assembled.
Place the wall flange over the water supply tube and slide it
against the finished wall.
Place the sleeve over the water supply tube. If required, cut the
sleeve to size.
NOTE: Use thread sealing compounds only on male NPT threads.
Apply thread sealant to the male NPT threaded adapter.
Thread the control stop valve onto the threaded adapter.
Thread the stop cap onto the control stop using a strap wrench.
Use a strap wrench in order to tighten the control stop and align
the outlet to the valve inlet.
Wall Flange
Sleeve
Control Stop
Stop Cap
Kohler Co. 5 1104277-2-A
2. Install the Vacuum Breaker and Valve
NOTE: Insert the components in the order specified.
Place the vacuum breaker into the tailpiece.
Place the fiber washer onto the vacuum breaker.
Slide the large tube nut over the bottom of the tailpiece and
tighten it to the valve body with the strap wrench.
Slide the coupling nut, escutcheon, fiber washer, and rubber seal
over the end of the tailpiece.
Assemble the valve body to the control stop by hand tightening
the inlet arm nut. Align the tailpiece with the toilet’s spud.
Slide the escutcheon over the spud.
Hand tighten the coupling nut to the spud.
Plumb and tighten the valve to the control stop, and the coupling
nut to the spud using a strap wrench.
Remove the tape covering the sensor eyes.
Turn on the water supply.
3. Verify Valve Function
NOTE: The valve is programmed with a 24-hour cleaning flush
feature.
Approach the fixture and stand in front of the sensor.
Vacuum
Breaker
Tailpiece
Valve Body
Fiber
Washer
Escutcheon
Coupling Nut
Rubber Seal
Fiber Washer
Large Tube Nut
Control
Stop
Inlet Arm Nut
1104277-2-A 6 Kohler Co.
Verify Valve Function (cont.)
After 10 seconds, step away from the fixture. After a short delay,
the valve should flush.
Confirm that the flush ends.
Later, verify that the valve performed the 24-hour cleaning flush.
NOTE: If required, troubleshoot according to the Troubleshooting
Table in the Maintenance Guide.
Kohler Co. 7 1104277-2-A
Guide d’installation
Valve électronique
Outils et matériels
Avant de commencer
IMPORTANT ! L’étiquette couvrant les yeux de capteur doivent
rester en place lorsque la valve n’est pas installée.
Installer l’appareil conformément aux instructions du fabricant.
Installer la tuyauterie d’alimentation d’eau selon le plan de
raccordement.
Purger le tuyau d’alimentation afin d’en chasser tous débris.
Couper l’alimentation d’eau principale.
Ce reniflard atmosphérique ne devrait pas être sujet à une
pression continue de plus de douze heures.
Le dispositif devrait être installé conformément aux exigences du
code local de plomberie.
Ce dispositif ne devrait pas être installé là où la ventilation d’eau
du dispositif, durant un fonctionnement normal, engendre un
endommagement.
Ce dispositif devrait être installé au plus bas de la dernière valve.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Scie à métaux Tournevis
plat Lunettes de
protection
Clé à
sangle
Matériau de scellage
pour filetage
Kohler Co. Français-1 1104277-2-A
Renseignements importants
Cet appareil est conforme aux exigences de la section 15 du réglement
de FCC.
L’opération est sujette aux deux conditions suivantes:
Cet appareil ne devrait pas causer d’interférences dangereuses.
Cet appareil doit recevoir les toutes interférences reçues, ainsi que
celles qui pourraient causer des opérations non désirées.
REMARQUE : Cet équipement a été testé et considéré conforme aux
limitations d’un dispositif digital de Classe B, selon la Partie 15 des
règlements FCC Ces limites sont conçues pour fournir une
protection raisonnable contre toute interférence néfaste lors d’une
installation résidentielle. Cet équipement génère, utilise et peut
émettre des fréquences radio et, s’il n’est pas installé et utilisé
conformément aux instructions, pourrait causer des interférences
radio. Cependant, il n’y a pas de garantie que l’interférence n’aura
pas lieu dans une installation particulière.
Si cet équipement cause des interférences radio néfastes ou une
réception de télévision, ce qui peut être déterminé en éteignant
l’équipement et le rallumant, l’utilisateur est encouragé d’essayer de
rectifier cette interférence par l’un ou plusieurs des moyens suivants.
•Réorienter ou relocaliser l’antenne de réception.
•Augmenter la séparation entre l’équipement et le récepteur.
•Brancher l’équipement dans une prise d’un circuit électrique
différent de celui du récepteur.
•Consulter un revendeur ou un technicien radio/télévision
expérimenté pour de l’assistance.
Modifications: Toutes modifications apportées à ce dispositif qui ne
sont pas approuvées par Kohler Co. pourraient annuler le droit, et ce
par la FCC, à l’opérateur d’utiliser cet équipement.
Cet appareillage digital de Classe B est conforme à la norme
canadienne ICES-003.
Kohler Co. Français-2 1104277-2-A
Plan de raccordement
Ø 2-1/2"
(6,4 cm)
1"
(2,5 cm)
2-1/4" (5,7 cm) Min -
5" (12,7 cm) Max
8-3/4" (22,2 cm) Min -
12" (30,5 cm) Max
13-3/4" (34,9 cm) Min -
17" (43,2 cm) Max
4-3/8" (11,1 cm) Min -
5-3/8" (13,7 cm) Max
Ø 3" (7,6 cm)
Ø 2-5/8"
(6,7 cm)
Ø 3/4"
(1,9 cm)
Ø 3/4" (1,9 cm)
1104277-2-A Français-3 Kohler Co.
