Kohler K-713 Guía de inicio rápido

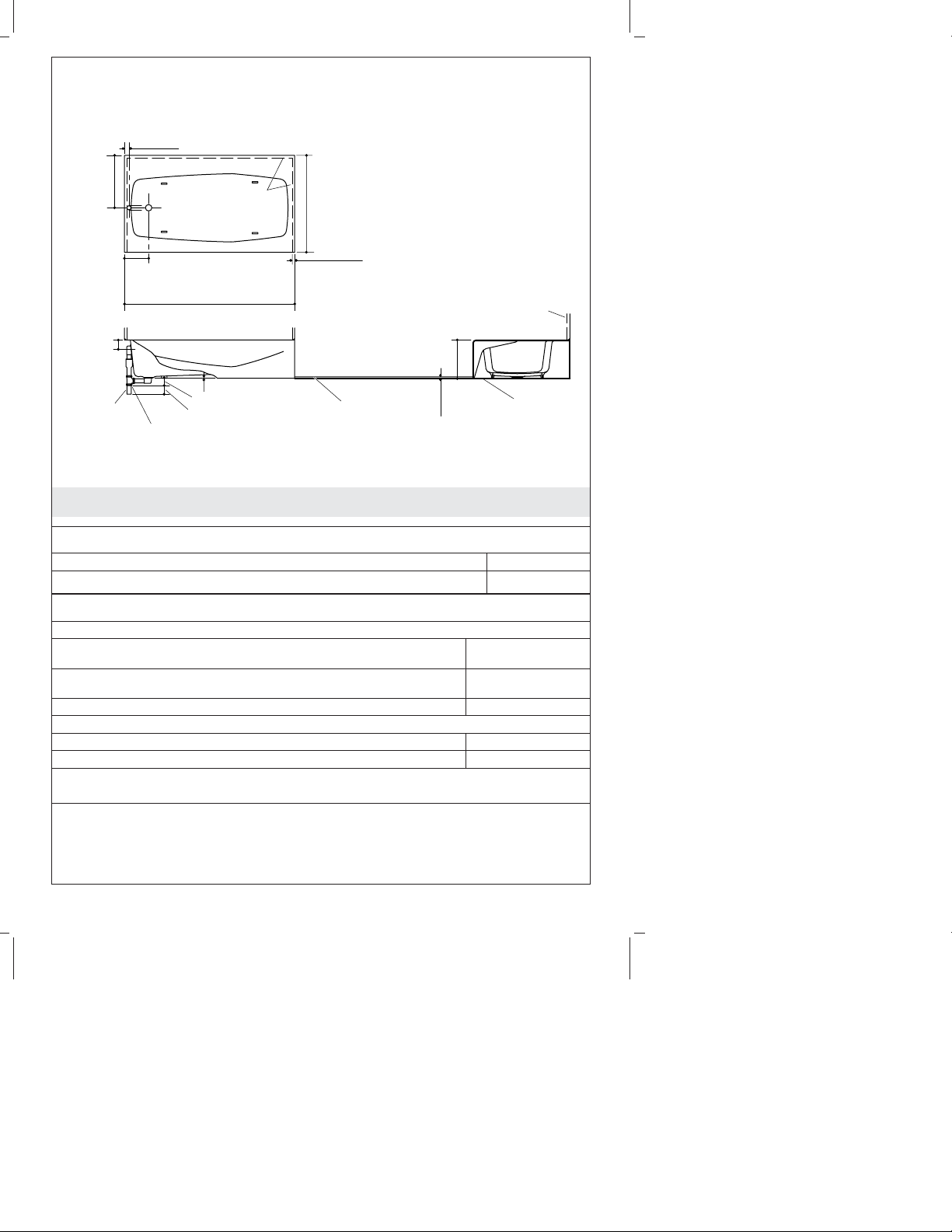

Roughing-In Guide

Guide de raccordement

Diagrama de instalación

Enameled Cast Iron Bath

Baignoire en fonte émaillée

Bañera de hierro fundido esmaltado

K-713, K-714

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de M

corresponden a México (Ej. K-12345M)

1084142-1-A

Information/Information/Información

Applicable product:/Produit applicable:/Producto correspondiente:

Left drain/Drain gauche/Desagüe a la izquierda K-713

Right drain/Drain droit/Desagüe a la derecha K-714

Fixture*:/Appareil sanitaire*:/Producto*:

Bathing well:/Bassin de la baignoire:/Área de la bañera:

Basin area, bottom/Espace du bassin, base/Área del fondo 45″(114.3 cm) x

22″(55.9 cm)

Basin area, top/Espace du bassin, dessus/Área superior 55″(139.7 cm) x

24″(61 cm)

Weight/Poids/Peso 330 lbs (149.7 kg)

To overﬂow/Au trop plein/Al rebosadero

Water depth/Profondeur d’eau/Profundidad del agua 8-5/8″(21.9 cm)

Capacity/Capacité/Capacidad 33 gal (125 L)

* Approximate measurements for comparison only./* Mesures approximatives pour

comparaison uniquement./* Dimensiones aproximadas sólo para ﬁnes de comparación.

1-5/8"

(4.1 cm)

7/8"

(2.2 cm)

60" (152.4 cm)

1/4" (6 mm)

2-7/8" (7.3 cm)

3" (7.6 cm)

14"

(35.6 cm)

1/2"

(1.3 cm)

34-1/4"

(76.8 cm)

3-1/4"

(8.3 cm)

18-1/4"

(46.4 cm)

8-1/2"

(21.6 cm)

No change in measurements if connected

with drain illustrated. (K-7160-TF)

Aucun changement des mesures n'est

nécessaire si connecté au drain illustré.

(K-7160-TF)

No es necesario cambiar las medidas si

se conecta con el desagüe ilustrado.

(K-7160-TF)

Finished Wall

Mur fini

Pared acabada

Finished Wall

Mur fini

Pared acabada

Finished Floor

Sol fini

Piso acabado

Subfloor

Plancher

Subpiso

1-1/2" NPT

Rosca NPT de 1-1/2"

1-1/2" OD

Ø Ext. 1-1/2"

1-1/2" D.E.

1084142-1-A 2 Kohler Co.

Notes

Install this product according to the installation guide.

Floor support under bath must provide for minimum of 51 lbs/square foot (250

kg/square meter) loading.

Fixture conforms to ANSI Standard A112.19.1. All dimensions are nominal.

Remarques

Installer ce produit selon le guide d’installation.

Le support de plancher sous la baignoire doit pouvoir soutenir une charge minimale de

51 lbs/pied carré (250 kg/m2).

L’appareil sanitaire est conforme à la norme Standard ANSI A112.19.1. Toutes les

dimensions sont nominales.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera debe poder soportar una carga mínima de 51

lbs/pie cuadrado (250 kg/metro cuadrado).

El producto cumple con la norma A112.19.1 del ANSI. Todas las dimensiones son

nominales.

Kohler Co. 3 1084142-1-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

1084142-1-A
