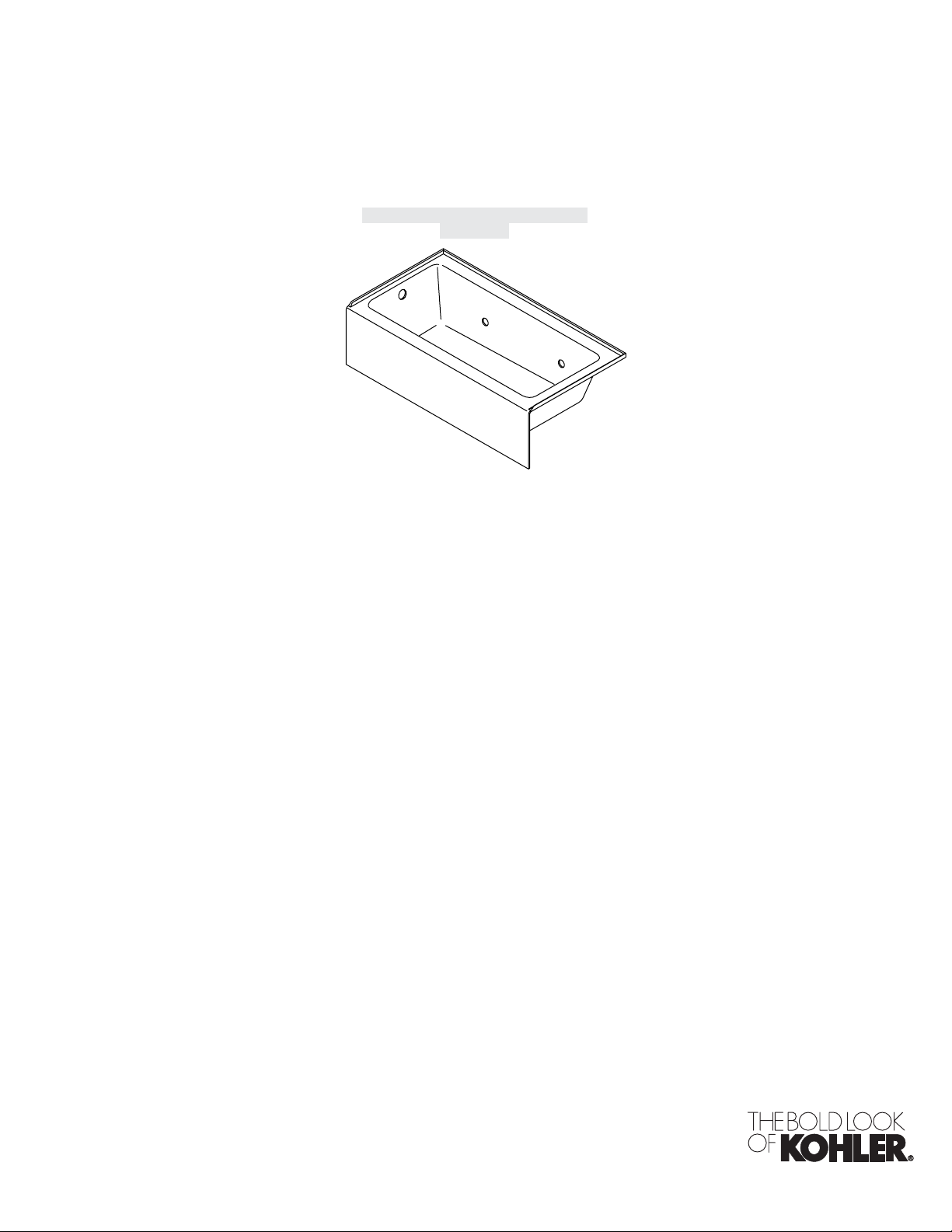

Kohler K-513-H2 Guía de inicio rápido

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-513-H2, K-514-H2, K-783-H2,

K-784-H2

Product Information

Applicable products:

Bath whirlpool – left drain hole (less grip

rails) K-513-H2

Bath whirlpool – right drain hole (less grip

rails) K-514-H2

Bath whirlpool – left drain hole (grip rails) K-783-H2

Bath whirlpool – right drain hole (grip rails) K-784-H2

Fixture*:

Bathing well:

Basin area 46″(116.8 cm) x 20″(50.8 cm)

Top area 53-3/4″(136.5 cm) x 24″(61 cm)

Weight 460 lbs (208.7 kg)

To overﬂow:

Water depth 10-3/4″(27.3 cm)

Capacity 45 gal (170.3 L)

* Approximate measurements for comparison only.

Pump kW V A*

1.5 240 11

* Approximate measurements for comparison only.

Minimum access panel: required

Pump/control 32″(81.3 cm) W x 15″(38.1 cm) H

Required accessories:

Jet trim kit K-9694

Grip rails (pair) K-9620

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Pump/control 220-240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Installation Notes

Install this product according to the installation guide.

Cast iron whirlpools are extremely heavy, making some drop-in

installations difficult. Splitting the deck/surround is recommended

if installing into a deck.

Floor support under whirlpool must provide for a minimum of

65 lbs/square foot (315 kg/square meter) loading.

K-783-H2

1-1/2" IPS Thread

1-5/8" (4.1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7.3 cm)

3" (7.6 cm)

3-1/4" (8.3 cm)

60" (152.4 cm)

3/4" (1.9 cm)

Top view shown with grip rails.Note:

32" (81.3 cm)

No change in measurements if connected with drain

illustrated. (K-7160-TF or K-7160M-TF)

15-3/8"

(39.1 cm)

8-1/2"

(21.6 cm)

16-1/4"

(41.3 cm)

Pump/Control Access

1019456-1-D 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produits applicables:

Baignoire à hydromassage - Trou du drain à

gauche (sans barres d’appui) K-513-H2

Baignoire à hydromassage - Trou du drain à

droite (sans barres d’appui) K-514-H2

Baignoire à hydromassage - Trou du drain à

gauche (barres d’appui) K-783-H2

Baignoire à hydromassage - Trou du drain à

droite (barres d’appui) K-784-H2

Appareil sanitaire*:

Bassin de baignoire:

Espace du

bassin 46″(116,8 cm) x 20″(50,8 cm)

Espace

supérieur 53-3/4″(136,5 cm) x 24″(61 cm)

Poids 460 lbs (208,7 kg)

Au trop-plein:

Profondeur

d’eau 10-3/4″(27,3 cm)

Capacité 170,34 l (170,3 L)

* Mesures approximatives pour comparaison uniquement.

Pompe kW V A*

1.5 240 11

* Mesures approximatives pour comparaison uniquement.

Panneau d’accès minimal: requis

Pompe/contrôle 32″(81,3 cm) L x 15″(38,1 cm) H

Accessoires nécessaires:

Kit de garniture de jet K-9694

Barres d’appui (paire) K-9620

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI) ou un appareil de courant résiduel (RCD):

Pompe/contrôle 220-240 V. 20 A. 50/60 Hz

Localiser la prise derrière la baignoire à hydromassage et dans

les 24″(61 cm) de la pompe.

Notes pour l’installation

Installer ce produit selon le guide d’installation.

Les baignoires à hydromassage en fonte sont très lourdes, rendant

difficile quelques installations encastrées. La séparation du

podium/pourtour est recommandée si l’installation est effectuée

sur un comptoir.

Le support au sol sous la baignoire à hydromassage doit pouvoir

soutenir une charge minimale de

65 lbs/pieds carrés(315 kg/mètre carré).

K-783-H2

1-1/2" IPS filetage

1-5/8" (4,1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/4" (8,3 cm)

60" (152,4 cm)

3/4" (1,9 cm)

Vue de dessus montrant les

barres d'appui..

Remarque:

32" (81,3 cm)

Aucune changement des mesures n'est nécessaire

si vous le connectez au drain comme illustré.

(K-7160-TF ou K-7160M-TF)

15-3/8"

(39,1 cm)

8-1/2"

(21,6 cm)

16-1/4"

(41,3 cm)

Accès à la Pompe/Contrôle

Kohler Co. 3 1019456-1-D

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Productos correspondientes:

Bañera de hidromasaje - oriﬁcio de desagüe a

la izquierda (sin agarraderas) K-513-H2

Bañera de hidromasaje - oriﬁcio de desagüe a

la derecha (sin agarraderas) K-514-H2

Bañera de hidromasaje - oriﬁcio de desagüe a

la izquierda (agarraderas) K-783-H2

Bañera de hidromasaje - oriﬁcio de desagüe a

la derecha (agarraderas) K-784-H2

Producto*:

Área de la bañera:

Área del fondo 46″(116,8 cm) x 20″(50,8 cm)

Área superior 53-3/4″(136,5 cm) x 24″(61 cm)

Peso 460 lbs (208,7 kg)

Al rebosadero:

Profundidad

del agua 10-3/4″(27,3 cm)

Capacidad 45 gal (170,3 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba kW V A*

1,5 240 11

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Panel de acceso mínimo: requerido

Bomba/control 32″(81,3 cm) de ancho x 15″(38,1

cm) de alto

Accesorios requeridos:

Kit de guarnición de jets K-9694

Agarraderas (par) K-9620

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Bomba/control 220-240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas para la instalación

Instale este producto conforme a la guía de instalación.

Las bañeras de hidromasaje de hierro fundido son sumamente

pesadas, lo que diﬁculta algunas instalaciones de sobreponer. Se

recomienda dividir la cubierta/área circundante si se va a instalar

en una cubierta.

El soporte del piso debajo de la bañera de hidromasaje debe poder

sostener como mínimo

una carga de 65 libras/pie cuadrado (315 kg/metro cuadrado).

K-783-H2

1-1/2" rosca IPS

1-5/8" (4,1 cm)

1-1/2" IPS

1/4" (6 mm)

2-7/8" (7,3 cm)

3" (7,6 cm)

3-1/4" (8,3 cm)

60" (152,4 cm)

3/4" (1,9 cm)

La vista superior se muestra

con agarraderas.

Nota:

32" (81,3 cm)

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-7160-TF o K-7160M-TF)

15-3/8"

(39,1 cm)

8-1/2"

(21,6 cm)

16-1/4"

(41,3 cm)

Acceso a la bomba/control

Kohler Co. 4 1019456-1-D
