Kohler K-1160-H Guía de inicio rápido

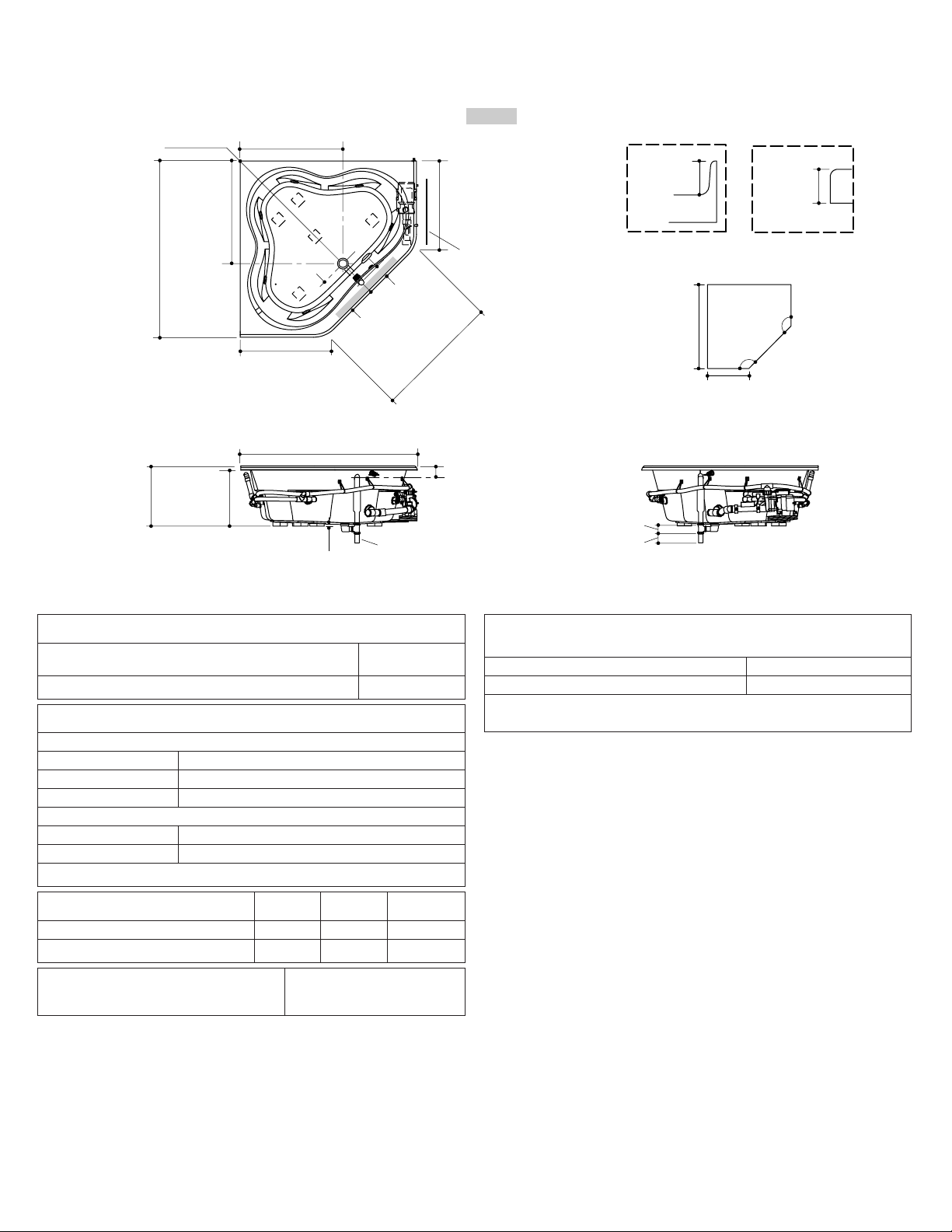

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1160-H, K-1160-FH

Product Information

Applicable product:

Drop-in rim style, right-hand pump with

heater K-1160-H

Tile ﬂange, right-hand pump with heater K-1160-FH

Fixture*:

Bathing well:

Basin area, bottom 52” (132.1 cm) x 38-3/4” (98.4 cm)

Basin area, top 61” (154.9 cm) x 46-1/4” (117.5 cm)

Weight 131 lbs (59.9 kg)

To overﬂow:

Water depth 15” (38.1 cm)

Capacity 96 gal (363.6 L)

* Approximate measurements for comparison only.

VHzA

Pump: 1-speed 120 60 7.5

Heater: 1.5 kW 120 60 12.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

39 lbs/square foot (189 kg/square meter) loading.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

1-1/2" OD 3" (7.6 cm)

60" (152.4 cm)

27-1/2" (69.9 cm)

135˚

Recommended faucet area

35"

(88.9 cm)

63"

(160 cm)

60"

(152.4 cm)

35"

(88.9 cm)

29" (73.7 cm)

13-1/8"

(33.3 cm)

4-7/8"

(12.4 cm)

43-3/4"

(111.1 cm)

19-1/2"

(49.5 cm)

21"

(53.3 cm)

1/2" (1.3 cm)

2-7/8" (7.3 cm)

57-1/2"

(146.1 cm)

Drop-In Rim Style

Cut-Out Detail

Drop-In

Rim Detail

1-1/2"

(3.8 cm)

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

29"

(73.7 cm)

Tile Flange

Detail

Pump/Control Access

1-1/4"

(3.2 cm)

1042005-1-C 2 Kohler Co.

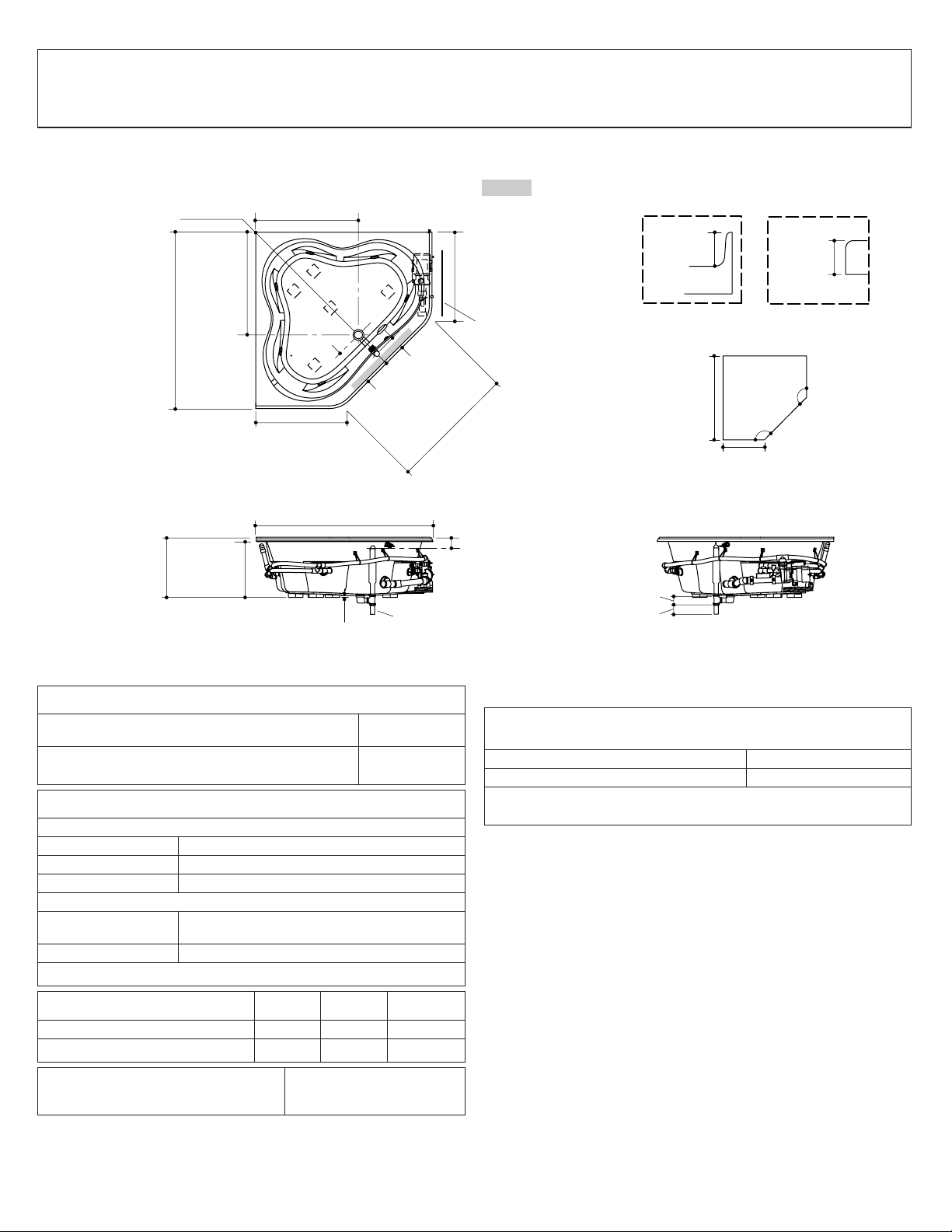

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable:

Style de rebord encastré, pompe à droite avec

chauffe-eau K-1160-H

Bride carrelée, pompe à droite avec chauffe-eau K-1160-FH

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 52″(132,1 cm) x 38-3/4″(98,4 cm)

Espace du bassin,

dessus 61″(154,9 cm) x 46-1/4″(117,5 cm)

Poids 131 lbs (59,9 kg)

Au trop-plein:

Profondeur d’eau 15” (38,1 cm)

Capacité 96 gal (363,6 L)

* Mesures approximatives pour comparaison uniquement.

VHzA

Pompe: 1-vitesse 120 60 7,5

Chauffe-eau : 1,5 kW 120 60 12,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) l x

15″(38,1 cm) H

Service électrique requis (2 requis)

Deux circuits électriques dédiés, chacun protégé par un

Disjoncteur Différentiel de Classe A (GFCI):

Pompe/commande 120 V, 15 A, 60 Hz

Chauffe-eau 120 V, 15 A, 60 Hz

Localiser les prises derrière la baignoire à hydromassage et

dans une distance de 24″(61 cm) de la pompe et du

chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 39 lbs/pied carré (189 kg/mètre carré).

Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les

dimensions sont nominales.

Ø Ext. 1-1/2" 3" (7,6 cm)

60" (152,4 cm)

Emplacement recommand du robinet

Détail de bride

de carrelage

1-1/4"

(3,2 cm)

Accès à la

pompe/contrôle

27-1/2" (69,9 cm)

135˚

Aucun changement des mesures n'est nécessaire si

connecté au drain illustré. (K-11677 ou K-11677M)

1-1/2"

(3,8 cm)

Détail de

l'encastrement

57-1/2"

(146,1 cm)

Détail de la découpe du

style rebord intérieur

2-7/8" (7,3 cm)

43-3/4"

(111,1 cm)

4-7/8"

(12,4 cm)

13-1/8"

(33,3 cm)

29" (73,7 cm)

35"

(88,9 cm)

63"

(160 cm)

60"

(152,4 cm)

35"

(88,9 cm)

29" (73,7 cm)

21"

(53,3 cm) 19-1/2"

(49,5 cm)

1/2" (1,3 cm)

2-7/8" (7,3 cm)

Kohler Co. 3 1042005-1-C

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo de borde de sobreponer, bomba a la

derecha con calentador K-1160-H

Reborde de azulejo, bomba a la derecha con

calentador K-1160-FH

Producto*:

Área de la bañera:

Área del fondo 52” (132,1 cm) x 38-3/4” (98,4 cm)

Área superior 61” (154,9 cm) x 46-1/4” (117,5 cm)

Peso 131 lbs (59,9 kg)

Al rebosadero:

Profundidad del

agua 15” (38,1 cm)

Capacidad 96 gal (363,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

VHzA

Bomba: 1-velocidad 120 60 7,5

Calentador: 1,5 kW 120 60 12,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(61 cm) de la bomba y del calentador.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 39 lbs/pie cuadrado (189 kg/metro

cuadrado).

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

27-1/2" (69,9 cm)

135˚

1-1/2" D.E.

135˚

3" (7,6 cm)

Área recomendada para la grifería

Detalle del reborde

para azulejo

1/2" (1,3 cm)

Detalle de la abertura de los

modelos con borde de sobreponer

Detalle del borde

de sobreponer

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Acceso a la

bomba/control

1-1/2"

(3,8 cm)

57-1/2"

(146,1 cm)

4-7/8"

(12,4 cm)

13-1/8"

(33,3 cm)

63"

(160 cm)

60"

(152,4 cm)

35"

(88,9 cm)

21"

(53,3 cm) 19-1/2"

(49,5 cm) 2-7/8" (7,3 cm)

43-3/4"

(111,1 cm)

60" (152,4 cm)

29" (73,7 cm)

35"

(88,9 cm)

29" (73,7 cm)

2-7/8" (7,3 cm)

1-1/4"

(3,2 cm)

Kohler Co. 4 1042005-1-C
