Kohler K-10124 Manual de usuario
Installation Guide
Shower Arm and Flange
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Français, page“ Français-1”
Español, página“ Español-1”
K-10124
1046641-2-A
Tools and Materials
Thank You For Choosing Kohler Company
We appreciate your commitment to Kohler quality. Please take a few
minutes to review this manual before you start installation. If you
encounter any installation or performance problems, please don’t
hesitate to contact us. Our phone numbers and website are listed on
the back cover. Thanks again for choosing Kohler Company.
Before You Begin
Observe all local plumbing and building codes.
Shut off the main water supply.
For roughing-in specifications, please refer to the faucet
manufacturer’s installation instructions.
Kohler Co. reserves the right to make revisions in the design of
products without notice, as specified in the Price Book.
Adjustable
Wrench Strap
Wrench Thread
Sealant Plumbers
Putty
Hex
Wrench
1046641-2-A 2 Kohler Co.
1. Install the Shower Arm
NOTE: The showerhead with adapter are not provided.
Remove the temporary nipple from the shower ell.
Apply a bead of plumbers putty or other sealant to the back of
the wall flange according to the manufacturer’s instructions.
Place the wall flange onto the long end of the shower arm just
below the threads, as illustrated.
Apply thread sealant tape to the threads of each end of the
shower arm.
Place the shower arm in the shower ell.
Carefully tighten the shower arm to the shower ell with a clean
strap wrench.
Press the wall flange against the finished wall.
Secure the flange to the shower arm by tightening the setscrew.
Remove any excess putty.
Turn on the water and allow water to flow through the shower
arm to flush the system of any debris.
Turn off the water.
Thread the adapter (not provided) onto the showerhead until
hand-tight.
Hand tighten the showerhead (not provided) to the shower arm.
Apply
plumbers
putty.
Shower Ell
Wall Flange
Shower Arm
Showerhead (Not Provided)
Adapter (Not
Provided)
Setscrew
Kohler Co. 3 1046641-2-A
Install the Shower Arm (cont.)
Use a clean strap wrench to completely tighten the showerhead to
the shower arm.
Check for proper operation.
1046641-2-A 4 Kohler Co.

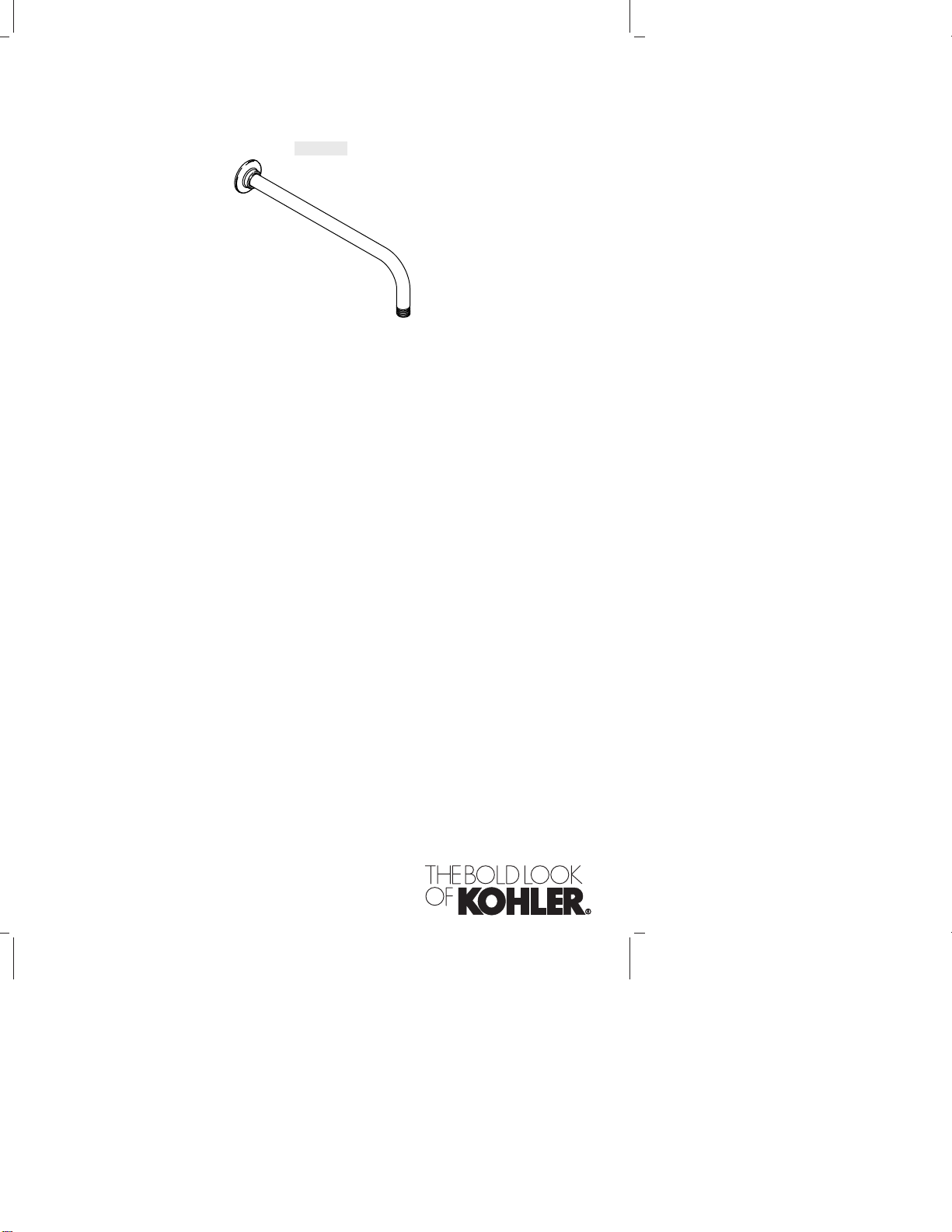

Guide d’installation
Bras de douche et bride

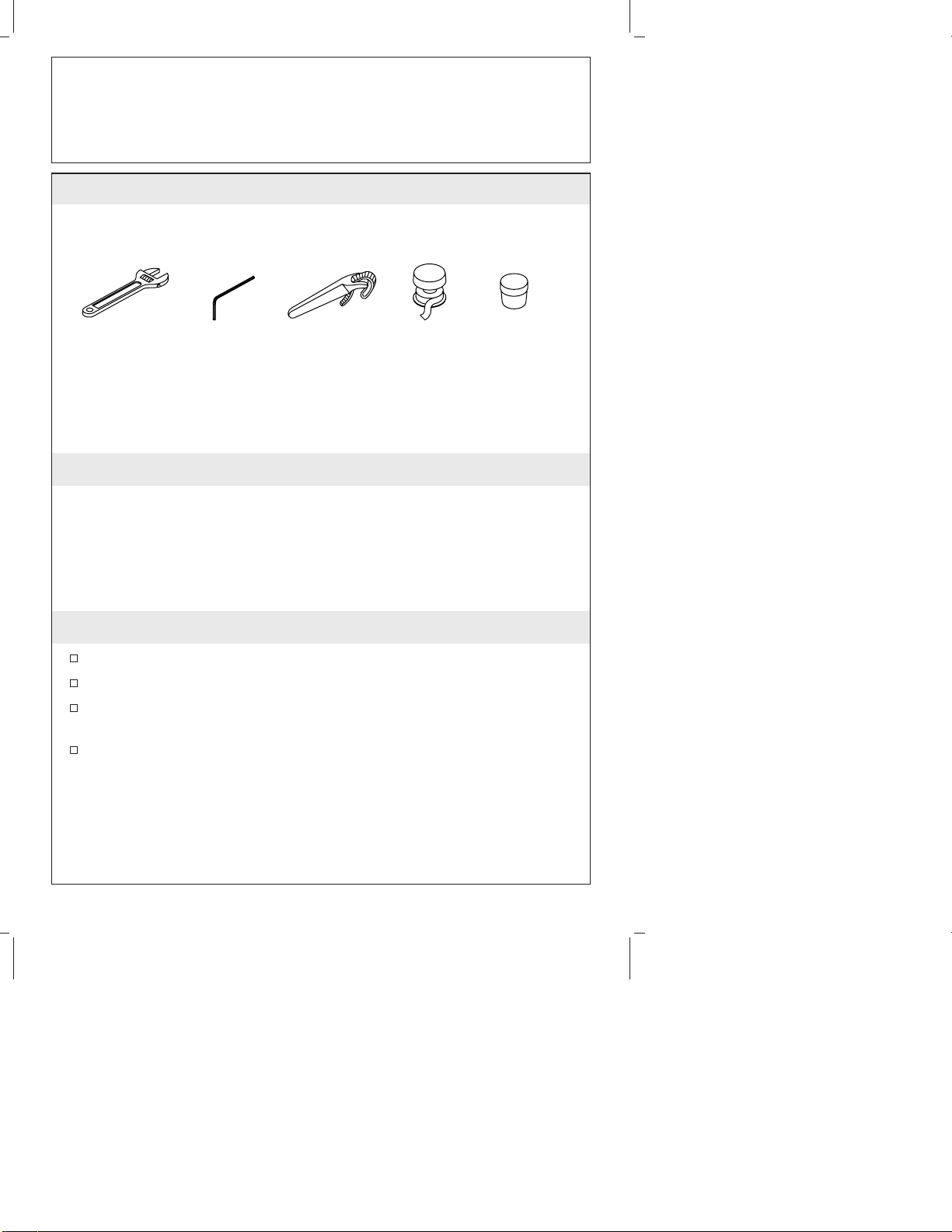

Outils et matériels
Merci d’avoir choisi la compagnie Kohler
Nous apprécions votre engagement envers la qualité Kohler. Veuillez
prendre s’il vous plaît quelques minutes pour lire ce manuel avant de
commencer l’installation. Ne pas hésiter à nous contacter en cas de
problème d’installation ou de fonctionnement. Nos numéros de
téléphone et notre adresse du site internet sont au verso. Merci encore
d’avoir choisi la compagnie Kohler.
Avant de commencer
Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l’alimentation d’eau principale.
Pour les spécifications de raccordement, se reporter aux
instructions du fabricant du robinet.
Kohler Co. se réserve le droit d’apporter toutes modifications sur
le design des produits et ceci sans préavis, tel que spécifié dans le
catalogue des prix.
Cléàmolette Cléà
sangle
Joint
d'étanchéité
pourfiletage Masticde
plombier
Clé
hexagonale
Kohler Co. Français-1 1046641-2-A

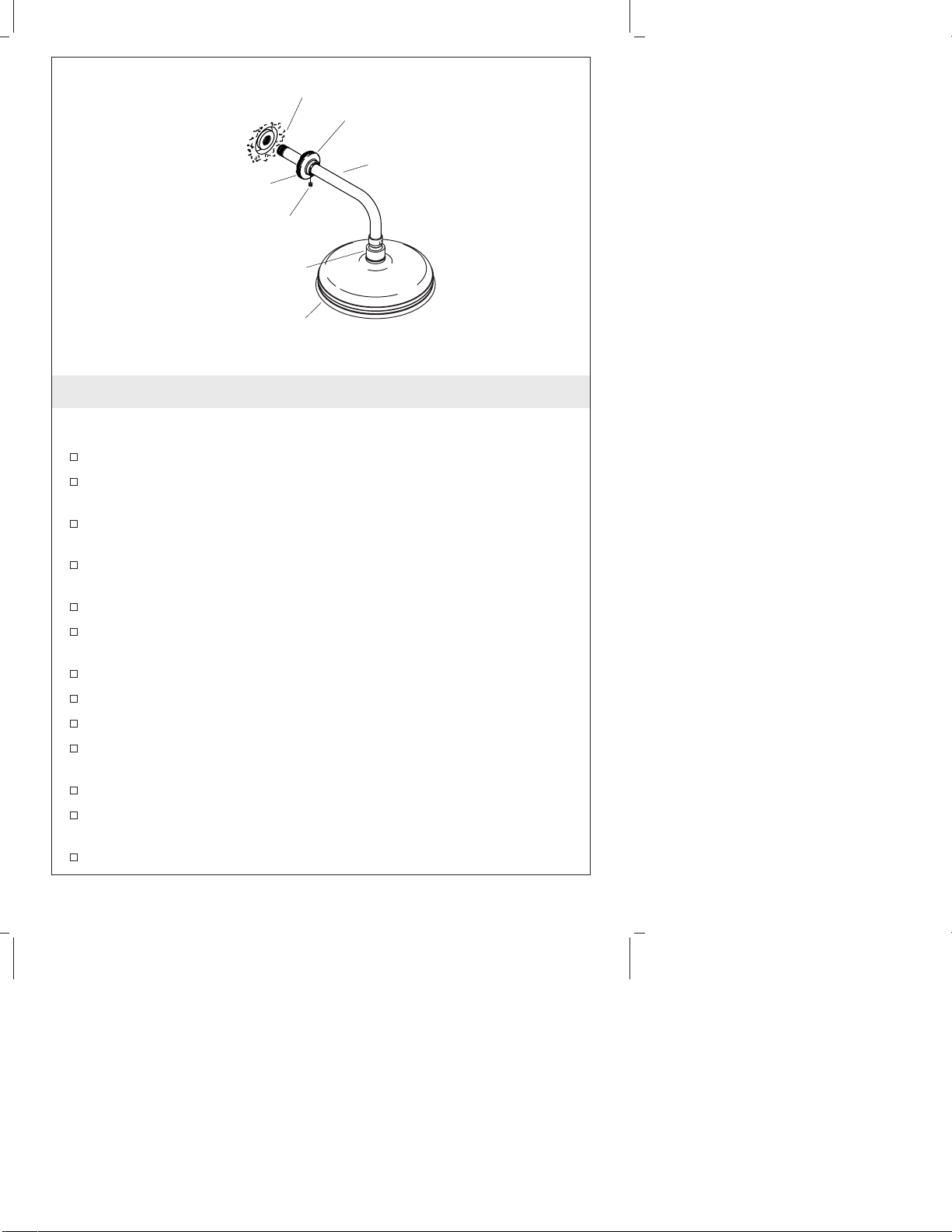

1. Installer le bras de douche
REMARQUE : La pomme de douche avec l’adaptateur ne sont pas
fournis.
Retirer le mamelon temporaire du coude de douche.
Appliquer du mastic d’étanchéité ou un produit semblable au dos
de la bride murale selon les instructions du fabricant du mastic.
Placer la bride murale sur la longue extrémité du bras de douche
sous le filetage, tel qu’illustré.
Appliquer du ruban d’étanchéité aux filetages de chaque
extrémité du bras de douche.
Placer le bras de douche dans le coude.
Serrer délicatement le bras de douche sur le coude avec une clé à
sangle propre.
Presser la bride murale contre le mur fini.
Sécuriser la bride au bras de douche en serrant la vis de retenue.
Retirer tout excès de mastic.
Permettre à l’eau de circuler à travers le bras de douche pour
purger le système de tout débris.
Couper l’eau.
Visser l’adaptateur (non fourni) sur la pomme de douche jusqu’au
serrage.
Visser la pomme de douche (non fournie) sur le bras de douche.
Appliquer du
mastic de
plomberie.
Coude de douche
Bride murale
Bras de
douche
Pomme de douche (non fournie)
Adaptateur
(non fourni)
Vis de retenue
1046641-2-A Français-2 Kohler Co.
Installer le bras de douche (cont.)
Utiliser une clé à sangle pour serrer la pomme de douche au bras
de douche.
Vérifier la bonne opération.
Kohler Co. Français-3 1046641-2-A
Guía de instalación
Brida y brazo de ducha
Herramientas y materiales
Gracias por elegir los productos de Kohler
Le agradecemos que haya elegido la calidad de Kohler. Dedique unos
minutos para leer este manual antes de comenzar la instalación. En
caso de problemas de instalación o de funcionamiento, no dude en
contactarnos. Nuestros números de teléfono y nuestro sitio web se
encuentran en la cubierta posterior de esta guía. Gracias nuevamente
por escoger a Kohler.
Antes de comenzar
Cumpla con todos los códigos locales de plomería y de
construcción.
Cierre el suministro principal de agua.
Para las especificaciones del diagrama de instalación, consulte las
instrucciones del fabricante de la grifería.
La empresa Kohler se reserva el derecho de modificar el diseño
de los productos sin previo aviso, tal como se especifica en la lista
de precios.
Llaveajustable Llavede
correa
Cinta
selladora
deroscas Masillade
plomería
Llave
hexagonal
Kohler Co. Español-1 1046641-2-A
1. Instale el brazo de ducha
NOTA: No se incluye la cabeza de ducha con adaptador.
Retire el niple provisional del codo de ducha.
Aplique una tira de masilla de plomería u otro sellador en la
parte posterior de la brida mural, según las instrucciones del
fabricante.
Coloque la brida mural en el extremo largo del brazo de ducha
justo abajo de las roscas, tal como se ilustra.
Aplique cinta selladora de roscas a cada extremo del brazo de la
ducha.
Instale el brazo de ducha en el codo de ducha.
Con cuidado apriete el brazo de ducha al codo, utilizando una
llave de correa limpia.
Presione la brida mural contra la pared acabada.
Fije la brida al brazo de ducha, apretando el tornillo de fijación.
Limpie el exceso de masilla.
Abra el agua y deje que el agua fluya por el brazo de ducha para
limpiar el sistema de partículas y residuos.
Cierre el agua.
Enrosque el adaptador (no provisto) en la cabeza de ducha hasta
que esté apretado a mano.
Aplique
masilla de
plomería.
Codo de ducha
Brida mural
Brazo
de ducha
Cabeza de
ducha (no incluida)
Adaptador
(no incluido)
Tornillo de fijación
Kohler Co. Español-2 1046641-2-A
Instale el brazo de ducha (cont.)
Apriete con la mano la cabeza de ducha (no provista) en el brazo
de ducha.
Utilice una llave de correa limpia para apretar completamente la
cabeza al brazo de la ducha.
Verifique que funcione correctamente.
1046641-2-A Español-3 Kohler Co.
