Koblenz HV-12KB Guía

1

FEBRUARY 2017 HV-12KB

MODEL: HV-12KB

12 Volt Car Vaccum

MANUAL SERVICE

PARTS LIST

SERVICE

2

FEBRUARY 2017 HV-12KB

TABLE OF CONTENTS

ELECTRICAL RATING & ELECTRICAL DIAGRAM 2

OPERATION 3

EXPLODED VIEW 4

PARTS LIST 5

ELECTRICAL RATING & ELECTRICAL DIAGRAM

ELECTRICAL RATING: 12V

OPERATION

1. Plug in the power cord

2.

3.

4. To clean the dust cup, press the release button and empty, clean with soap and water if necessary.

NEVER USE CHEMICALS.

5. Remove the filter and shake it, if necessary wash it.

WARNING: NEVER USE THE VACCUM WITHOUT THE FILTER AND THE DUST CUP.

NOTE: The accesories is according to the model, please check them on the box panel

Put the accesory push-it firmly to inside the dust cup.

Push the switch on/off

3

FEBRUARY 2017 HV-12KB

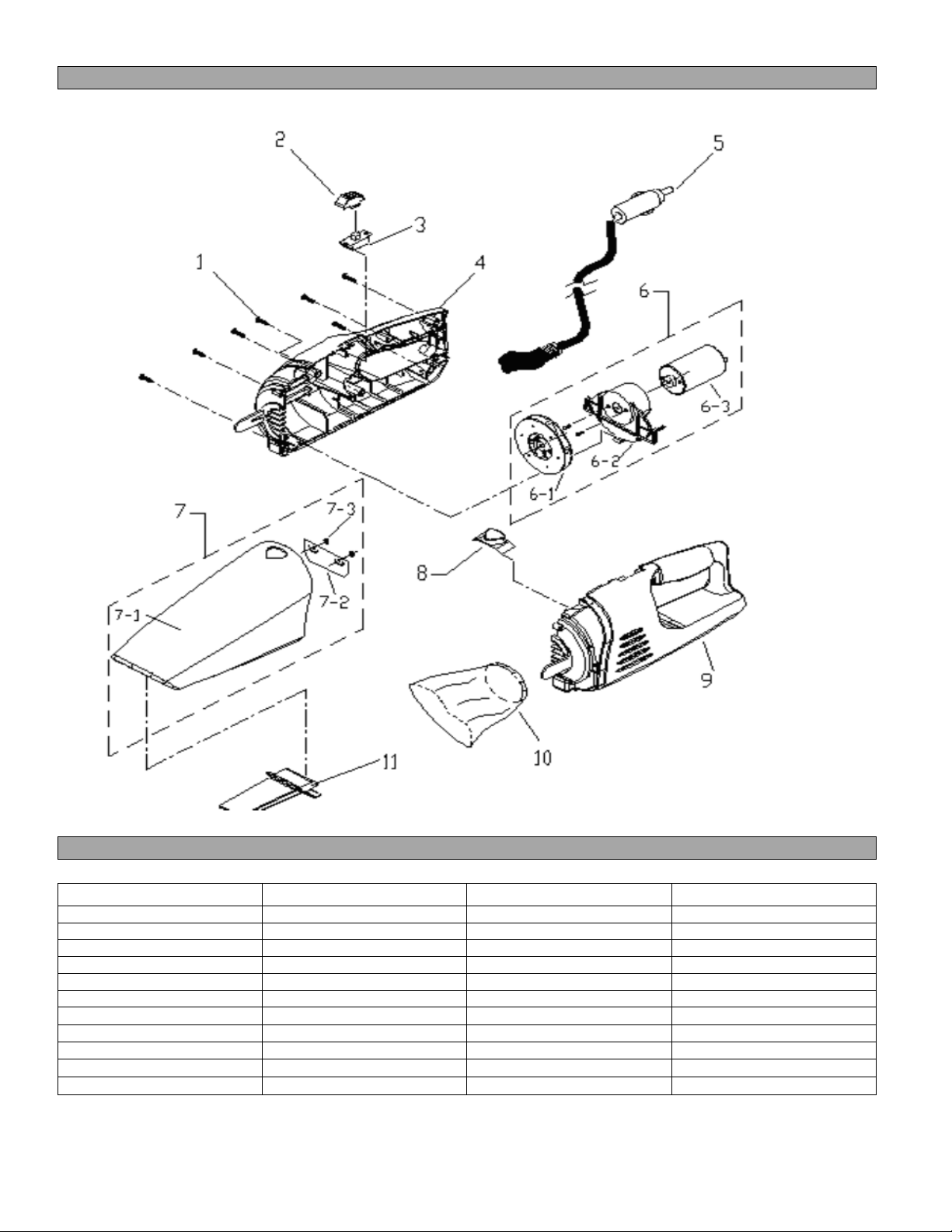

EXPLODED VIEW HV-12KB

PARTS LIST HV-12KB

NO

PART NUMBER

DESCRIPTION

QUANTITY

1

01-0099-0

SCREW 4-24X1/2

7

2

13-3193-3

SWITCH BUTTON

1

3

11-0225-0

MOMENTARY SWITCH

1

4

13-3198-03-8

RIGHT TOP

1

5

28-1656-9

POWER CORD

1

6

46-3262-6

ASSY MOTOR

1

7

46-3232-03-3

ASSY DUST CUP

1

8

13-3192-5

INSURANCE BUTTON

1

9

13-3197-03-8

LEFT TOP

1

10

08-1981-3

CLOTH BAG

1

11

13-3199-0

CORNER ACCESORY

1

4

FEBRUARY 2017 HV-12KB

WHEN YOU ORDER PLEASE INCLUDE

PART NUMBER

DESCRIPTION

MODEL

NOTE:

THE DRAWING NUMBER´S ARE ONLY FOR IDENTIFICATION

Thorne Electric Co.

P. O. Box 18363

San Antonio, TX 78218-0363

Phone: (210) 590-1226

1 (800) 548-5741

THORNE ELECTRIC Co.

E-mail: customerservice@thorne-electric.com

SERVICE
