Klarstein 10031201 Manual de usuario
Elektrischer Grillspieß
10031201
2
Sicherheitshinweise
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und
Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen
Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und
unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.
• Lesen Sie vor der ersten Verwendung des Gerätes die Hinweise.
• Montieren Sie den zusammengesetzten Drehspieß, bevor Sie das Gerät an der Steckdose
anschließen. Schalten Sie den Drehspieß aus, bevor Sie den Netzstecker ziehen.
• Die Teile des Drehspießes sind während des Garens und danach sehr heiß. Seien Sie in
der Umgebung des Gerätes achtsam. Tragen Sie Backhandschuhe und fassen Sie den
Drehspieß am Gri an.
• Tauchen Sie zur Vermeidung eines Stromschlags das Netzkabel, den Netzstecker und den
Motor nicht in Wasser. Halten Sie das Netzkabel von der heißen Grilläche und Fett fern.
• Lassen Sie Kinder den Grill und den Drehspieß nicht bedienen oder in deren Nähe spielen.
• Betreiben Sie das Gerät nicht mit einem beschädigten Netzkabel oder Netzstecker.
• Wenn Ihr Grill mit einem Seitengrill ausgestattet ist, verwenden Sie diesen nicht, wenn
der Drehspieß montiert ist.
• Ziehen Sie den Netzstecker, wenn Sie das Gerät nicht verwenden und bevor Sie es
reinigen.
• Bewahren Sie das Gerät an einem trockenen Ort im Hause auf.
• Nur für den Hausgebrauch. Verwenden Sie den Drehspieß zu keinem anderen Zweck als
dem vorgesehenen.
• Der Motor des Drehspießes wird mit 220 V - 240 V bei 50 Hz betrieben.
• Der Grillspieß eignet sich für Grills mit einer Breite von bis zu 78 cm.
3
Lieferumfang
Bezeichnung Anzahl
Motor 1
Grillspießstange 1
Gabel 1
Hülse 2
Ungterlegscheibe 2
Gewicht 1
Gri 1
Motorhalterung 1
Schrauben 1 Satz
4
Montage

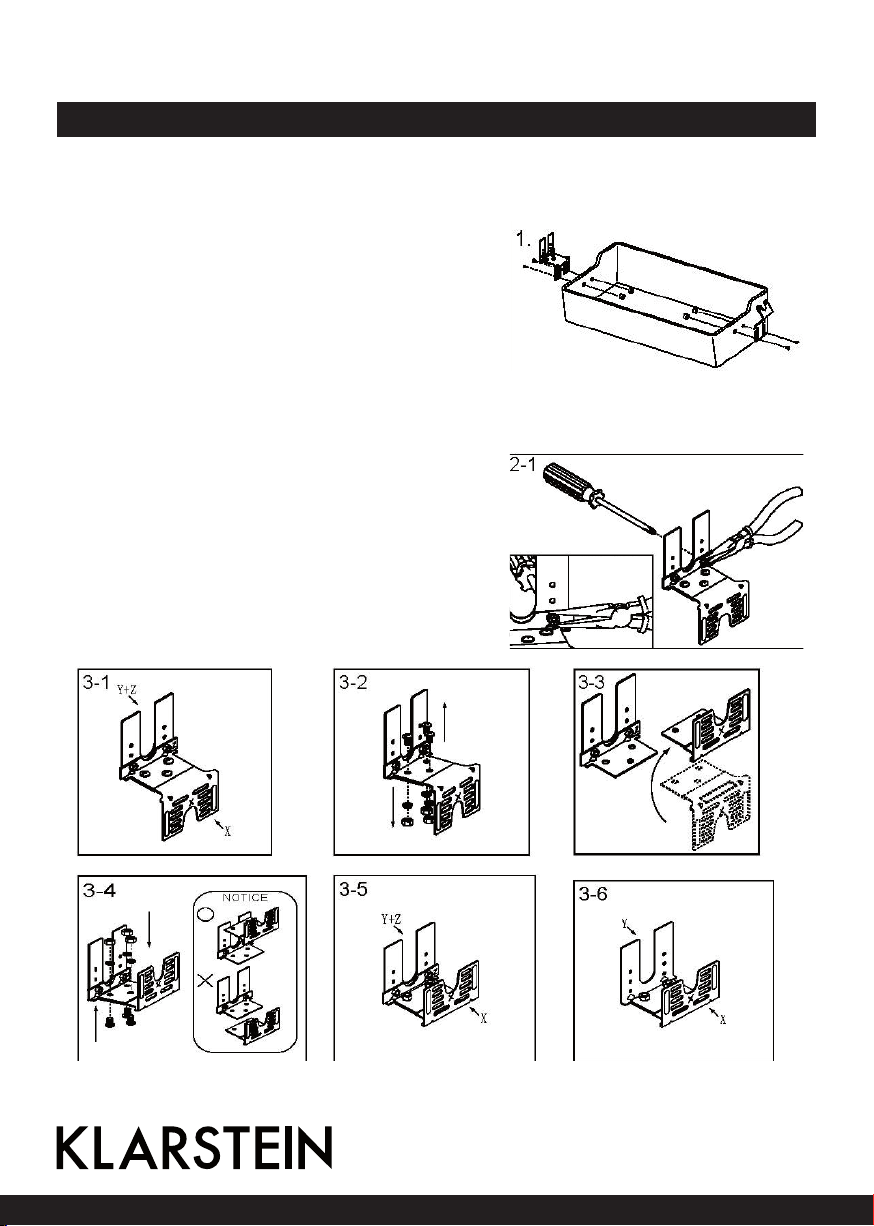

1. Bringen Sie die Motorhalterung mit den
Schrauben, Muttern und Unterlegscheiben auf
der linken Seite des Grills an (je nach Art des
Grill auch rechts, sieht Bild 1). Legen Sie jeweils
eine Schraube durch das Loch der Halterung und
des Grills. Legen eine Unterlegscheibe an das
Ende der Schraube. Ziehen Sie die Schrauben
auf der anderen Seite mit Muttern fest. Ziehen
Sie die Muttern nicht zu fest. Bringen Sie die
Spießhalterung auf der anderen Seite an.
2. Die Haltung können Sie auf verschiedene Weise
anpassen. Sehen Sie nach, ob die verstellbare
Halterung an Ihren Grill passt. Wenn nicht, gibt
es zwei Möglichkeiten, die Halterung anzupas
en:
a) Lösen Sie die Schrauben (Bild 2.1 Teil Z)
mit einem Kreuzschlitzschraubendreher und ei-
ner Zange (nicht im Lieferumfang enthalten).
Zange (nicht im Lieferumfang enthalten).
mit Zange
festhalten
5
b) Wenn die Einstellung der Halterung nach Punkt (a) nicht funktioniert, lösen Sie die
3 Schrauben, die die Teile X und Y zusammenhalten (Bild 3.1). Drehen Sie Teil X herum
und befestigen Sie es wieder an Teil Y, so dass die Halterung die Form eines U erhält
(siehe Bild 3.1 - Bild 3.5). Auf die korrekte Montage der U-förmigen Halterung achten
(Hinweis Bild 3.4). Setzen Sie immer ein Unterlegscheibe auf das Gewinde, bevor Sie
eine Mutter schrauben. Sichern Sie alle Schraubengewinde mit Muttern. Falls die Halte-
rung immer noch nicht passt, entfernen Sie Teil Z von der Haltung und befestigen den
Motor direkt an Teil Y. (Bild 3.6)
3. Setzen Sie den Drehspießmotor auf
die Halterung. (Bild 4)
4. Setzen Sie die Zinken vorsichtig
auf den Spieß (Bild 5)
5. Setzen Sie die beiden Teile des
Drehspießes vorsichtig zusammen.
(Bild 6)
6. Setzen Sie die Hülse auf den Spieß
und befestigen Sie die Teile auf der
Drehspießhalterung, die am Grill
befestigt ist. (Bild 7)
6
7. Einige Grills haben am Rahmen eine
Drehspießhalterung und möglicher-
weise passt der Drehspieß nicht auf
den Grill. In dem Fall schieben Sie
die Hülse auf den Drehspieß und
verwenden den Schlitz des Grill-
rahmens.
8. Legen Sie die Unterlegscheibe und
den Gegengewicht auf den Spieß.
Bringen Sie dann den Gri an. Das
Gewicht ist zwischen der Unter-
legscheibe und dem Gri befestigt
(Bild 9).
9. Setzen Sie den Drehspieß auf dem
Motor und richten Sie ihn korrekt mit
dem Motor aus (Bild 10).
10.Fertig (Bild 11)
7
Reinigung und Pege
Vorsicht: Gefahr eines Schnittverletzung
Gehen Sie mit der scharfen Fleischgabel vorsichtig um.
Warnung: Gefahr eines Stromschlags
Tauchen Sie den Motor, das Netzkabel oder den Netzstecker nicht in Wasser.
• Waschen Sie die Fleischgabel und die Spießstange in einer warmen Seifenlauge.
• Bewahren Sie das Gerät im Haus und außerhalb der Reichweite von Kindern auf, wenn es
nicht verwendet wird.
Konformitätserklärung
Hersteller: Chal-Tec GmbH, Wallstraße 16,10179 Berlin
Dieses Produkt entspricht den folgenden Europäischen Richtlinien:
2014/30/EG (EMV)
2011/65/EU (RoHS)
2014/35/EU (Niederspannung)
Hinweise zur Entsorgung
Bendet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern)
auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte
dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie
sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Re-
gelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die
regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit
ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Mate-
rialrecycling hilft, den Verbrauch von Rohstoen zu verringern.
8
Safety Instructions
• Read all instructions before initial use of the appliance.
• Always attach the assembled rotisserie to your grill rst, then plug into outlet. To
disconnect, turn the Rotisserie "OFF" rst, then remove the Plug from outlet.
• Always attach the assembled rotisserie to your grill rst, thenPlug into outlet. To
disconnect, turn the Rotisserie "OFF" rst, then remove the plug from outlet.
• During and after cooking, the rotisserie parts are very hot, so use reasonable care around
your Rotisserie, wear insulated mitts and its rotisserie handle.
• To protect against electrical shock, DO NOT immerse power cord, plug and motor in water
or expose to rain. Keep power cord away from hot grill surface and grease.
• DO NOT allow Children to operate Grill or Rotisserie kit, or play nearby.
• DO NOT operate with damaged cord or plug.
• If your grill tted with side burner, DO NOT use the side burner when rotisserie is mounted.
• Unplug the rotisserie when not in use and before cleaning.
• Store it indoors in a dry place and away from the reach of children.
• For household use only. DO NOT use this rotisserie for anything other than its intended
purpose.
• The rotisserie motor is set for 220-240V, 50 Hz AC current.
• The rotisserie is suitable for grills with a maximum width of 78 cm.
Dear Customer,
Congratulations on purchasing this equipment. Please read this manual carefully and take
care of the following hints on installation and use to avoid technical damages. Any failure
caused by ignoring the items and cautions mentioned in the operation and installation
instructions are not covered by our warranty and any liability.
9
Parts Included
Name Quantity
Motor 1
Grill spit rod 1
Forks 1
Collar 2
Washer 2
Counterbalance 1
Handle 1
Bracket 1
Scew set 1
10
Assembly
1. Using the bolts, nuts and washers provided, at-
tach the motor bracket to the left side of the grill
(or right side depends on your grill) as shown
in Fig 1 by inserting a bolt through the bracket
and then through the outside of your grill. Place
a washer on the end of each bolt. Secure bolts
with nuts. Do not over-tighten the bolts. Attach
the spit rod bracket to the other side of your
grills by similar step as stated above (depends
on your grill).
2. The bracket is adjustable in many ways. Check to
see if the adjustable bracket ts your grill. If not,
there are two methods to reassemble the bracket:
a) Use Phillips screwdriver and plier (not
provided) to loosen the screws on Part Z
(Fig 2-1). Decide where you want to mount
the motor. Move Part Z to the proper hole
and tighten the screws (Fig 2-1~2-3).
mit Zange
festhalten
