Gasgrill
Gas BBQ grill
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise
sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für
Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch
entstehen, übernehmen wir keine Haftung.
INHALT
Sicherheitshinweise 5
EInzelteile und Schrauben 6
Montage 8
Anschluss der Gasasche am Gerät 16
Überprüfung auf Lecks 18
Anzünden 20
Reinigung und Pege 21
Fehlersuche 22
Hinweise zur Entsorgung 23
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien und Verordnungen:
Verordnung (EU) 2016/426
4
DE
Artikelnummer K104M1BKD1S /10032549
Beschreibung Gasgrill für Außenbereiche
Gastyp I3+(28-30/37) I3B/P(30) I3B/P(37) I3B/P(50)
Gasdruck Butan
(G30)
Propan
(G31)
Butan/
Propan
Butan/
Propan
Butan/
Propan
Auslassdruck am
Regulator
28-30
mbar
37
mbar
30
mbar
37
mbar
50
mbar
Gesamtwärmeleistung Hauptbrenner: 10,5 kW (763 g/h)
Seitenbrenner: 3 kW (218 g/h)
Infrarotbrenner: 3,5 kW (254 g/h)
Injektorgröße
Hauptbrenner
Seitenbrenner
Seitenbrenner (infrarot)
0,92 mm
0,88 mm
0,92 mm
0,92 mm
0,88 mm
0,92 mm
0,92 mm
0,88 mm
0,92 mm
0,86 mm
0,79 mm
0,86 mm
0,81 mm
0,75 mm
0,81 mm
Bestimmungsland AT, CH, DE, CZ, SK
Stromversorgung LED 4x 1.5 V LED Lampe
Identikationsnummer 0359CP1429
Seriennummer 100325490011804
Wichtige Hinweise • Benutzen Sie das Gerät nur im Freien.
• Lesen Sie sich die Bedienungsanleitung sorgfäl-
tig durch.
• VORSICHT: Die zugänglichen Teile können
während der Benutzung sehr heiß werden.
Halten Sie Kinder vom Gerät fern.
Chal-Tec GmbH
Wallstraße 16
10179 Berlin
Deutschland
0359-19
0359
5
DE
SICHERHEITSHINWEISE
• Nur zur Verwendung im Freien
• Lesen Sie die Bedienhinweise
• Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.
WARNUNG
Gefahr eines Brands oder einer Explosion.
Beachten Sie die Hinweise
• Lesen Sie vor Verwendung des Geräts die Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen auf.
• Nur im Freien verwenden.
• Zugängliche Tele können sehr heiß werden. Kinder fern halten.
• Bewegen Sie das Gerät während der Benutzung nicht.
• Drehen Sie nach der Verwendung den Gashahn an der Gas asche zu.
• Bauen Sie das Gerät nicht um.
• Das Gerät muss während der Benutzung von brennbaren Stoffen fern gehalten
werden.
• Der Druckregler und der Schlauch müssen richtig am Gerät angeschlossen sein.
Zum Festziehen der Mutter auf dem Anschlussgewinde muss ein Schraubenschlüssel
verwendet werden.
• Bewahren Sie im Gasgrillwagen während der Verwendung keine Gas aschen auf.
Es ist untersagt, Gas aschen in das Gerät zu stellen.
Falls Sie Gas riechen:
1. Drehen Sie den Gashahn an der Gas asche zu.
2. Löschen Sie alle offenen Flammen. Keine elektrischen Geräte betreiben.
3. Den Bereich lüften.
4. Auf Lecks überprüfen wie in der Bedienungsanleitung beschrieben.
5. Wenn der Geruch weiterhin besteht, wenden Sie sich an dem Händler oder den
Gaslieferanten.
Vorsichtsmaßnahmen
1. Überprüfen Sie nach jedem Auffüllen der Gas asche alle Verbindungen.
2. Überprüfen Sie nach Lecks nie mit einem Streichholz oder offenen Flammen.
3. Lagern Sie in der Nähe des Gasgrills nie Benzin oder andere ent ammbare
Dämpfe.
4. LP-Gas aschen, die nicht angeschlossen sind, dürfen nicht in der Nähe dieses
Geräts oder eines anderen Geräts aufbewahrt werden.
Hinweise: Achten Sie darauf vor der Montage den Kunststoffschutz abzunehmen.
6
DE
EINZELTEILE UND SCHRAUBEN
7
DE

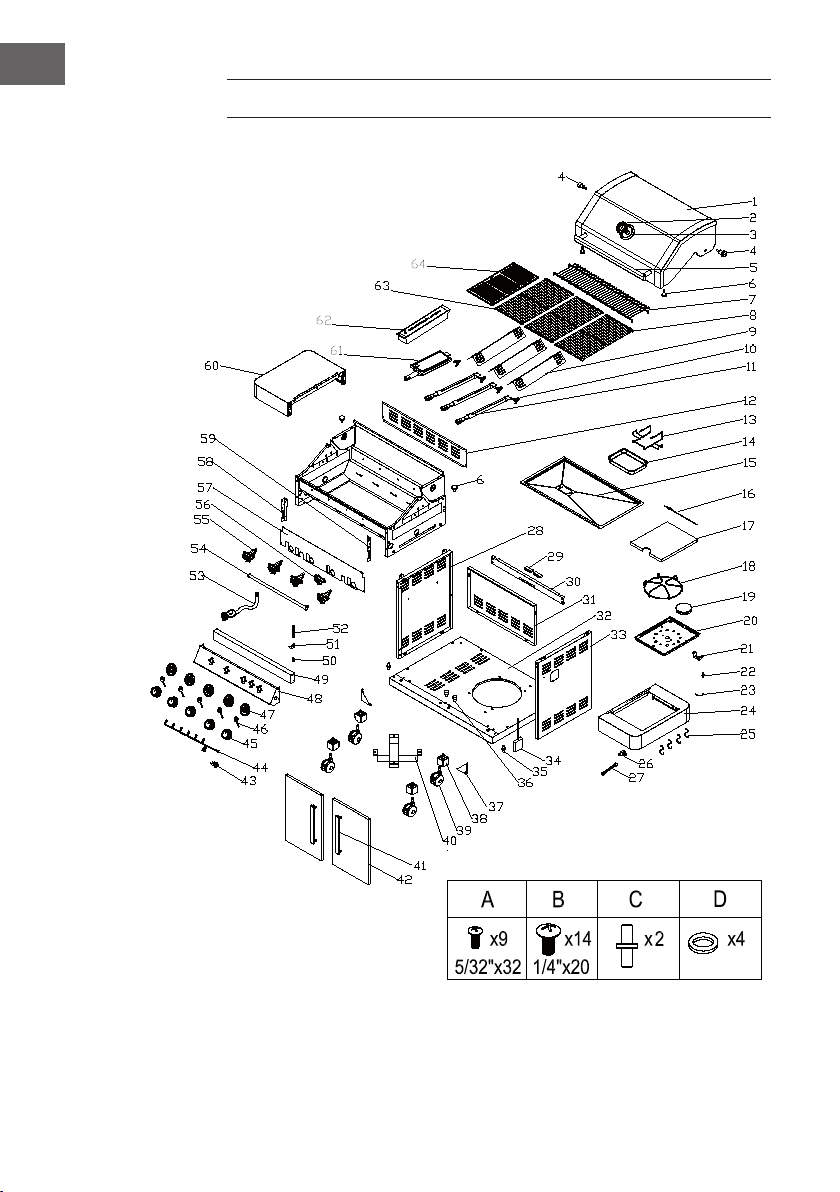

Einzelteilliste
Nr. Name Stk. Nr. Name Stk.
1 Deckel 1 33 Rechte Schrankwand 1
2 Thermometer 1 34 Batteriekasten 1
3 Sockel des Thermometers 1 35 Türspindel 2
4 Deckelspindel 2 36 Türriegel 2
5 Deckelhalterung 1 37 Regalhalter 4
6 Stoßschutz 4 38 Radfußstopfen 4
7 Warmhaltegestell 1 39 Rolle 4
8 Grillrost (450x295 mm) 1 40 Gasaschenhalter 2
9 Flammenabdeckung 3 41 Türgriffe 2
10 Schnappfeder 4 42 Türen 2
11 Hauptbrenner 4 43 Taste 1
12 Rückwand des Kochraumes 1 44 Anschluss der
Lampenplatine
1
13 Aufhängung der Fettschale 4 45 Bedienknopf 4
14 Fettbecher 1 46 Lampenplatine 4
15 Fettschale 1 47 Knaufsockel 4
16 Drehachse des
Seitenbrenners
1 48 Bedienfeld 1
17 Deckel des Seitenbrenners 1 49 Dekoplatte 1
18 Schalenträger 1 50 Steckverbinder 1
19 Seitenbrenner 1 51 Feste Platte 1
20 Boden des Seitenbrenners 1 52 Wellrohr 1
21 Anschluss des
Seitenbrenners
1 53 Gasregler 1
22 Funkenelektrode des
Seitenbrenners
154 Trachealkombination 1
23 Draht des Seitenbrenners 1 55 Gasprüfung des
Hauptbrenners
4
24 Rechter Beistelltisch 4 56 Gasprüfung des
Seitenbrenners
1
25 Haken 1 57 Inneres Bedienfeld 1
26 Düse des Seitenbrenners 1 58 Linke Anschlussplatte 1
27 Wellrohr des
Seitenbrenners
1 59 Rechte Anschlussplatte 1
28 Linke Schrankwand 1 60 Linker Seitentisch 1
29 Türmagnet 2 61 Infrarotbrenner 1
30 Türträger 1 62 Raucherbox 1
31 Rückwand des Schrankes 1 63 Grillrost (450x195 cm) 2
32 Bodenplatte des Schrankes 1 64 Kochplatte 1
8
DE

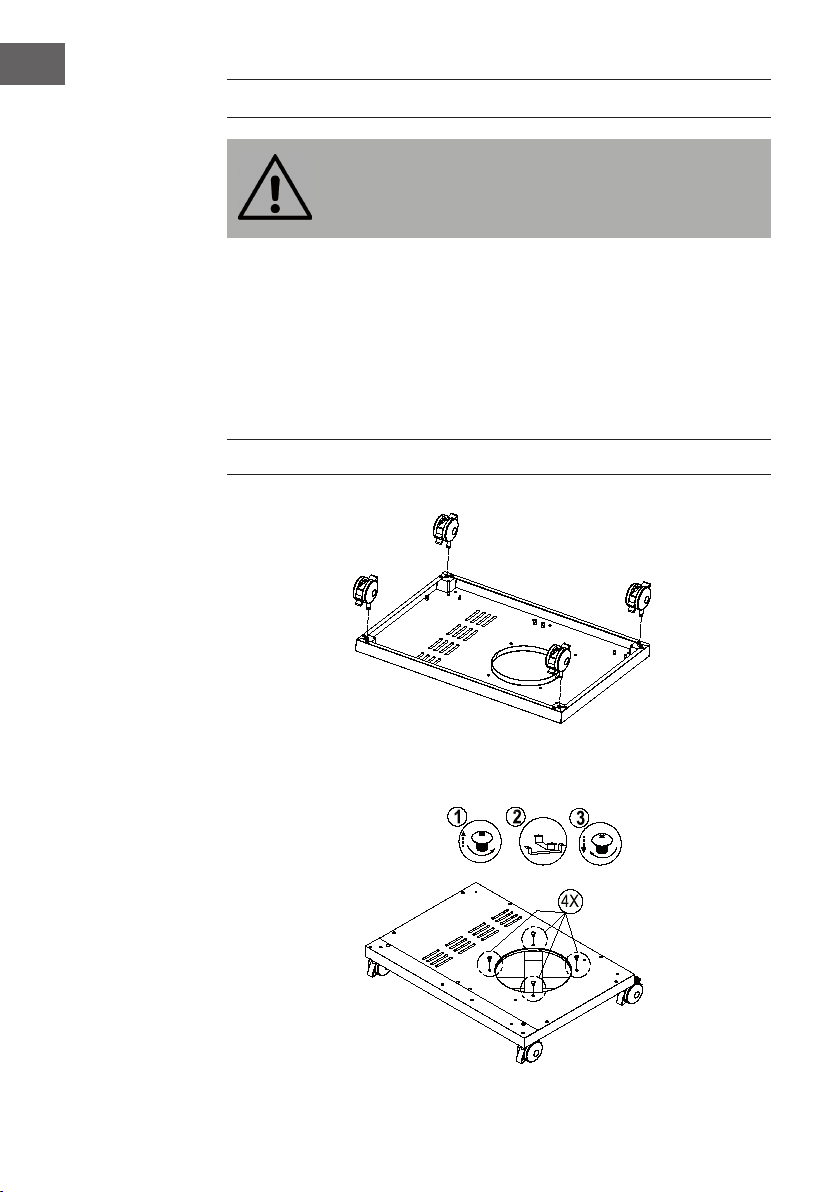

MONTAGE
VORSICHT
Verletzungsgefahr! Obwohl jede Anstrengung unternommen wurde,
scharfe Kanten vom Grill zu entfernen, behandeln Sie alle Teile mit
Vorsicht, um eine Verletzung zu vemeiden.
Benötigte Werkzeuge: Entweder ein Kreuzschlitzschraubendreher oder ein
Schlitzschraubendreher. Entweder ein Schraubenschlüssel oder eine Zange.
Zusammenbau: Lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie
fortfahren. Suchen Sie sich einen großen, sauberen Bereich, an dem Sie den Grillwagen
aufbauen können. Sehen Sie in die Liste des Lieferumfangs nach und schauen sich die
Montagebilder an. Der Aufbau des Grills beinhaltet viele große Teile. Der Aufbau
benötigt 2 Personen.
Hinweis: Nehmen Sie vor der Montage die Kunststoffkappe ab.

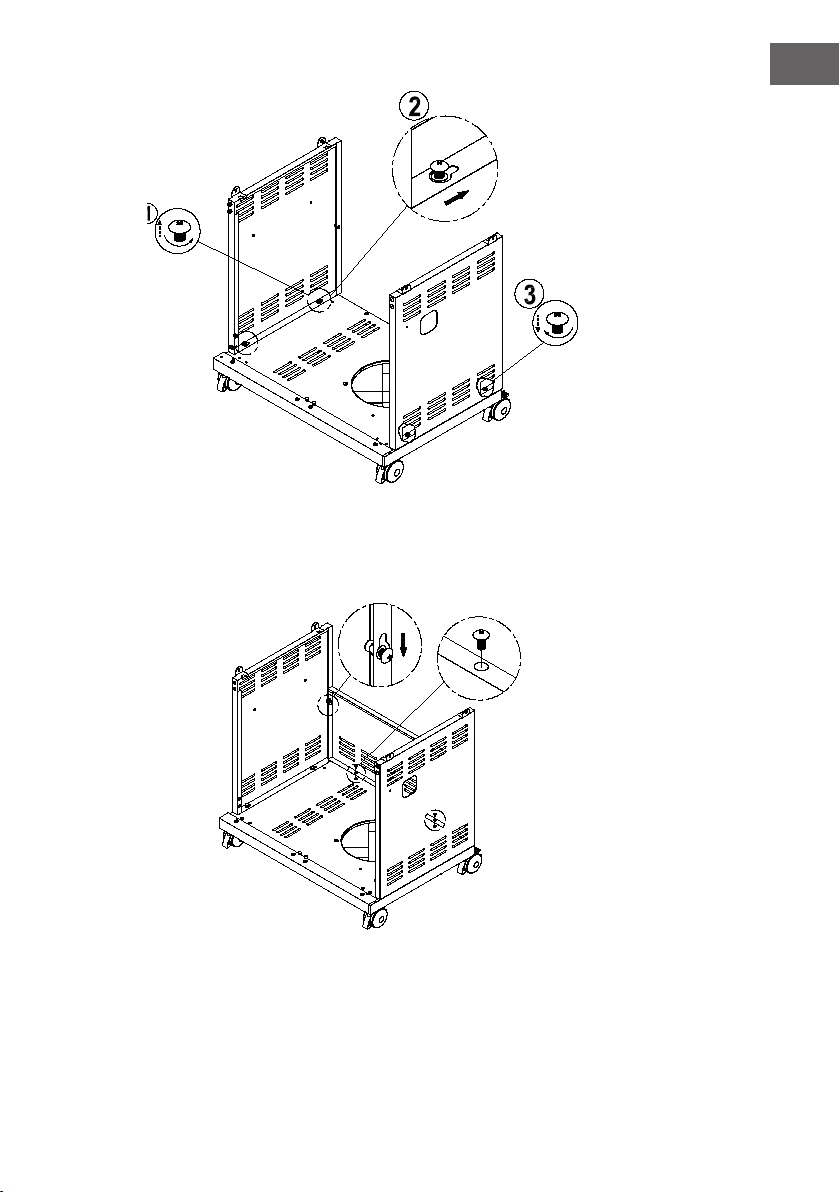

1
2
9
DE
3
4
Bx4
10
DE
5
6
Ax4
