Klarstein Steeletto Manual de usuario
10028293
Steeletto
Deckenventilator
Ceiling Fan
Ventilateur de plafond
Ventilador de techo
Ventilatore a softto
3
DE
Sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie
die folgenden Hinweise sorgfältig durch und befolgen Sie
diese, um möglichen Schäden vorzubeugen. Für Schäden,
die durch Missachtung der Hinweise und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung. Scannen
Sie den folgenden QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um das
Produkt zu erhalten.
INHALTSVERZEICHNIS
Sicherheitshinweise4
Installation4
Inbetriebnahme und Bedienung6
Hinweise zur Entsorgung7
TECHNISCHE DATEN
Artikelnummer 10028293
Stromversorgung 220-240 V ~ 50-60 Hz
Leistung 55 W
KONFORMITÄTSERKLÄRUNG
Hersteller:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.
Dieses Produkt entspricht den folgenden Europäischen
Richtlinien:
2014/30/EU (EMV)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)
English 9
Español 15
Français 21
Italiano 27
4
DE
SICHERHEITSHINWEISE
• Befestigen Sie den Lüfter niemals an einer Steckdose, sondern an der Decke selbst.
• Der Mindestabstand zwischen den Ventilatorblättern und dem Boden muss mehr
als 2,3 m betragen. Die Mindesttragfähigkeit des Hakens, an dem der Ventilator
aufgehängt wird, muss 100 kg betragen.
• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem
Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum
Deckenventilator installieren.
• Schalten Sie vor dem Anschließen die Stromversorgung aus.
• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.
• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlägen zu
vermeiden.
• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.
• Seien Sie vorsichtig, wenn Sie sich in der Nähe der rotierenden Blätter aufhalten.
Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der
elektrischen Verkabelung auskennt.

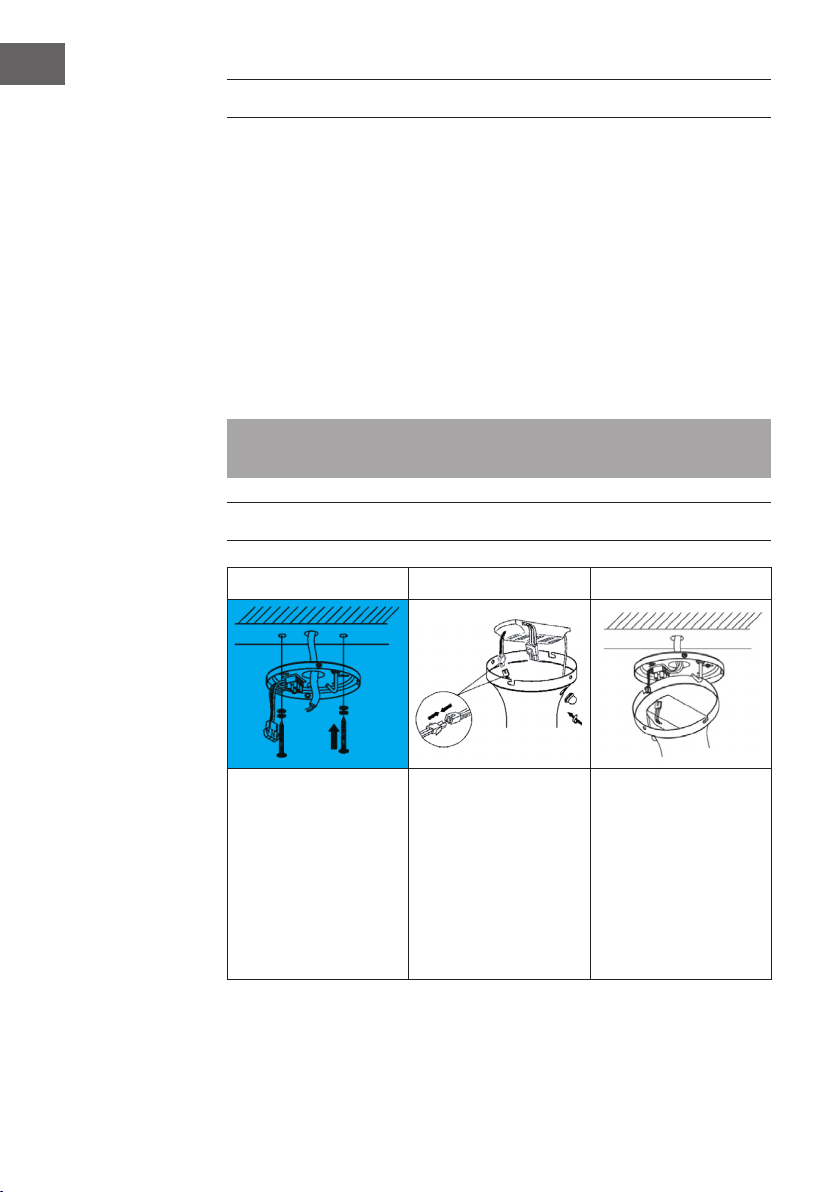

INSTALLATION
123
Befestigen Sie die
Montageplatte mit zwei
Schrauben, Federringen
und Unterlegscheiben
an einem Deckenbalken.
Der Deckenbalken
muss stark genug
sein das Gewicht des
beweglichen Ventilators
zu tragen.
Stecken Sie den
Empfänger für die
Fernbedienung
zwischen die Klammer
und das Kugelgelenk
(sieh Bild).
Hängen Sie den
Ventilator an einem
der Löcher der
Abdeckung, in eine
der Halteklammern ein.
5
DE
456
Verbinden Sie das eine
Kabel des Empfängers
für die Fernbedienung
mit dem Ventilator, das
andere Kabel mit der
Klemmleiste.
Verbinden Sie die
Kabel der geerdeten
Stromquelle mit der
Klemmleiste.
Richten Sie die Löcher in
der Abdeckung an den
Klammern aus. Heben
Sie den Ventilator an bis
die Klammern unten im
Schlitz sitzen. Drehen Sie
die Abdeckung gegen
den Uhrzeigersinn,
bis die Krallen in der
Vertiefung sitzen.
789
Schrauben Sie nun
die Abdeckung mit
Fixierschrauben und
Zahnscheiben fest und
achten Sie darauf, dass
sie dabei keine Kabel
abklemmen.
Befestigen Sie die
Rotorblätter mit den
Federringen und
Schrauben, die sich
bereits am Motor
benden.
Verbinden Sie die
Lampenkabel,
indem sie die zwei
Plastikanschlüsse
zusammenstecken, bis
sie einrasten.
6
DE
10 11 12
Befestigen Sie die
Lampenfassung an mit
drei Schrauben und
Zahnscheiben. Achten
Sie darauf, keine Kabel
abzuklemmen.
Befestigen Sie die Birne
(max. 80 W R7s, nicht im
Lieferumfang enthalten)
an der Lampenfassung.
Befestigen Sie den
Lampenschirm an
der Fassung, indem
Sie ihn gegen den
Uhrzeigersinn drehen.
INBETRIEBNAHME UND BEDIENUNG
• Drücken Sie auf die Speed-Taste an der Fernbedienung um eine Geschwindigkeit
auszuwählen: HI: Hoch - MED: Mittel - LOW: Niedrig - OFF: Aus.
• Mit dem Schalter am Motorgehäuse lässt sich die Richtung des Luftstroms
beeinussen, den die Rotorblätter erzeugen. Achtung: Schalten Sie den Ventilator
aus, bevor Sie die Richtung des Luftstroms ändern und warten Sie bis der Ventilator
angehalten hat, damit Sie sich nicht verletzen oder den Motor beschädigen.
• Kaltes Wetter: Stellen Sie den Schalter auf UP, damit die Blätter die warme Luft
unter der Decke in den Raum darunter verteilen.
• Warmes Wetter: Stellen Sie den Schalter auf DOWN, damit die Blätter einen
kühlenden Luftstrom erzeugen und in den Raum verteilen.
• Drücken Sie auf die ON/OFF Licht-Taste an der Fernbedienung, um das Licht am
Ventilator ein- und auszuschalten.
7
DE
Fernbedienung
• Benutzen Sie die Fernbedienung, um die Windgeschwindigkeit zu ändern und das
Licht oder den Ventilator ein- bzw. auszuschalten.
• Schieben Sie die Klappe des Batteriefachs zurück und legen Sie zwei AAA-
Batterien (nicht im Lieferumfang enthalten) ein. Achten Sie darauf, dass Sie die
Batterien richtig herum einsetzen. Schließen Sie das Batteriefach anschließend
wieder.
• Achten Sie darauf, dass das Batteriefach immer fest geschlossen ist.
• Legen Sie die Fernbedienung nicht in direktes Sonnenlicht.
• Versuchen Sie nicht leere Batterien wieder aufzuladen. Laden Sie nur Batterien auf,
die ausdrücklich dafür vorgesehen sind.
• Entsorgen Sie Batterien nicht im Feuer, um Explosionen vorzubeugen.
Hinweis: Versichern Sie sich, dass die Rotorblätter zum Stehen gekommen sind,
bevor Sie die Richtung der Rotorblätter ändern. Damit Sie sich und den Motor nicht
beschädigen, sollte der Schalter auf UP oder DOWN stehen, wenn der Ventilator
läuft.
HINWEISE ZUR ENTSORGUNG
Bendet sich die linke Abbildung (durchgestrichene Mülltonne
auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie
2012/19/EU. Diese Produkte dürfen nicht mit dem normalen
Hausmüll entsorgt werden. Informieren Sie sich über die
örtlichen Regelungen zur getrennten Sammlung elektrischer
und elektronischer Gerätschaften. Richten Sie sich nach
den örtlichen Regelungen und entsorgen Sie Altgeräte nicht
über den Hausmüll. Durch die regelkonforme Entsorgung
der Altgeräte werden Umwelt und die Gesundheit ihrer
Mitmenschen vor möglichen negativen Konsequenzen
geschützt. Materialrecycling hilft, den Verbrauch von
Rohstoffen zu verringern.
Das Produkt enthält Batterien, die der Europäischen Richtlinie
2006/66/EG unterliegen und nicht mit dem normalen
Hausmüll entsorgt werden dürfen. Bitte informieren Sie sich
über die örtlichen Bestimmungen zu gesonderten Entsorgung
von Batterien. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit ihrer Mitmen-schen vor
negativen Konsequenzen.
9
EN
Dear Customer,
Congratulations on purchasing this equipment. Please read
this manual carefully and take care of the following hints to
avoid damages. Any failure caused by ignoring the items and
cautions mentioned in the instruction manual is not covered
by our warranty and any liability. Scan the QR code to get
access to the latest user mannual and other information about
the product.
CONTENT
Safety Instructions10
Installation10
Use and Operation 12
Hints on Disposal13
TECHNICAL DATA
Item number 10028293
Power supply 220-240 V ~ 50-60 Hz
Power consumtion 55 W
DECLARATION OF CONFORMITY
Producer:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germany.
This product is conform to the following European
Directives:
2014/30/EU (EMC)
2014/35/EU (LVD)
2011/65/EU (RoHS)
206/2012/EU (ErP)
10
EN
SAFETY INSTRUCTIONS
• Never attach the fan to a power point,but to the ceiling itself.
• The minimum distance between the blades of the fan and the oor must be more
than 2.3 m.The minimum carrying capacity of the hook from which the fan is hung
must be 100 kg.
• Make sure to install all poles disconnection switch having a contact separation of at
least 3 mm between poles in the supply wiring to the ceiling fan.
• The model or type reference of luminaries which may be installed in fans which are
constructed for his purpose.
• Switch off the power before connecting.
• The electrical wiring must be in accordance with the local regulation.
• The fan must be properly earthed to avoid the risk of electric shocks.
• Never mount the fan in a moist or wet room.
• Be careful when working near the rotating blades.
Note: Always have your fan installed by someone who is knowledgeable about
electrical wiring.
INSTALLATION
123
Secure the mounting
plate to a ceiling
joist with two screws,
spring washers and
at washers provided.
Ensure the support for
the mounting plate must
be capable of safely
and securely holding
the moving weight of
the fan.
Insert the remote control
receiver between the
bracket and the ball
joint, and the sensor as
shown.
Hang the fan onto the
bracket hook by using
one of the holes at
the top of the upper
canopy.
