Klarstein MONTEVERDE Manual de usuario

MONTEVERDE

Deckenventilator

Ceiling Fan

Ventilateur de plafond

Ventilador de techo

Ventilatore a sotto

www.klarstein.com

10035788

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung. Scannen

Sie den folgenden QR-Code, um Zugriff auf die aktuellste

Bedienungsanleitung und weitere Informationen rund um das

Produkt zu erhalten.

INHALTSVERZEICHNIS

Sicherheitshinweise4

Installation5

Fernbedienungstasten9

Reinigung und Pege11

Fehlerbehebung11

Hinweise zur Entsorgung12

Hersteller & Importeur (UK)12

TECHNISCHE DATEN

Artikelnummer 10035788

Stromversorgung 220-240 V ~ 50-60 Hz

Leistung 120-150 W

Lampentyp E27 (max. 60 W)

Maximaler Volumenstrom 139,6 m3/min

English 13

Español 23

Français 33

Italiano 43

SICHERHEITSHINWEISE

• Befestigen Sie den Ventilator niemals an einer Steckdose, sondern an der Decke

selbst.

• Achten Sie darauf, dass Sie einen allpoligen Trennschalter mit einem

Kontaktabstand von mindestens 3 mm zwischen den Polen in der Zuleitung zum

Deckenventilator installieren.

• Schalten Sie vor dem Anschließen die Stromversorgung aus.

• Die elektrische Verkabelung muss den örtlichen Vorschriften entsprechen.

• Der Lüfter muss ordnungsgemäß geerdet sein, um die Gefahr von Stromschlägen zu

vermeiden.

• Montieren Sie den Ventilator niemals in einem feuchten oder nassen Raum.

• Seien Sie vorsichtig, wenn Sie sich in der Nähe der rotierenden Blätter aufhalten.

• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen

dürfen das Gerät nur benutzen, wenn saie vorher von einer für sie verantwortlichen

Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen

vertraut gemacht wurden und die damit verbundenen Risiken verstehen.

Hinweis: Lassen Sie den Ventilator immer von jemandem installieren, der sich mit der

elektrischen Verkabelung auskennt.

Hinweise zu Tragfähigkeit und Mindestabständen

Der Mindestabstand zwischen den

Ventilatorblättern und dem Boden

muss mehr als 2,3 m betragen. Die

Mindesttragfähigkeit des Hakens, an

dem der Ventilator aufgehängt wird,

muss 100 kg betragen.

INSTALLATION

1 2

Entfernen Sie den Tragbolzen aus

der Hängestange.

Stecken Sie die Hängestange durch die obere

und untere Kappe.

Führen Sie die Motordrähte durch die Hängestange. Setzen Sie den Tragbolzen

wieder ein. Befestigen Sie die Stange und den Motor, wie abgebildet, mit der

Schraube, den zwei Unterlegscheiben und der Mutter.

Tragbolzen

Verbinden Sie die Drähte von Empfänger und Motor.

Befestigen Sie die Deckenplatte mit 4 Dübeln und Schrauben an der Decke.

Signalkabel

Stecken Sie den Empfänger und die Drähte in die obere Kappe. Befestigen Sie die

obere Kappe und die Deckenplatte mit 4 Schrauben.

Befestigen Sie die Rotorblätter mit jeweils 2 Schrauben.

Lösen Sie die Schrauben von der Dreiecksplatte und befestigen Sie damit die

Lampenhalterplatte.

910

Drehen Sie die Glühbirne in die

Lampenfassung.

Drehen Sie den Glasaufsatz auf die

Lampenhalterplatte. Der Ventilator ist nun

fertig zusammengebaut und kann benutzt

werden.

FERNBEDIENUNGSTASTEN

Geschwindigkeit und Licht

Drücken Sie auf eine der Tasten im oberen Kreis, um die Geschwindigkeit einzustellen

und das Licht ein- oder auszuschalten.

Hohe Geschwindigkeit Mittlere Geschwindigkeit

Niedrige Geschwindigkeit Ventilator ist aus

Licht ein/aus

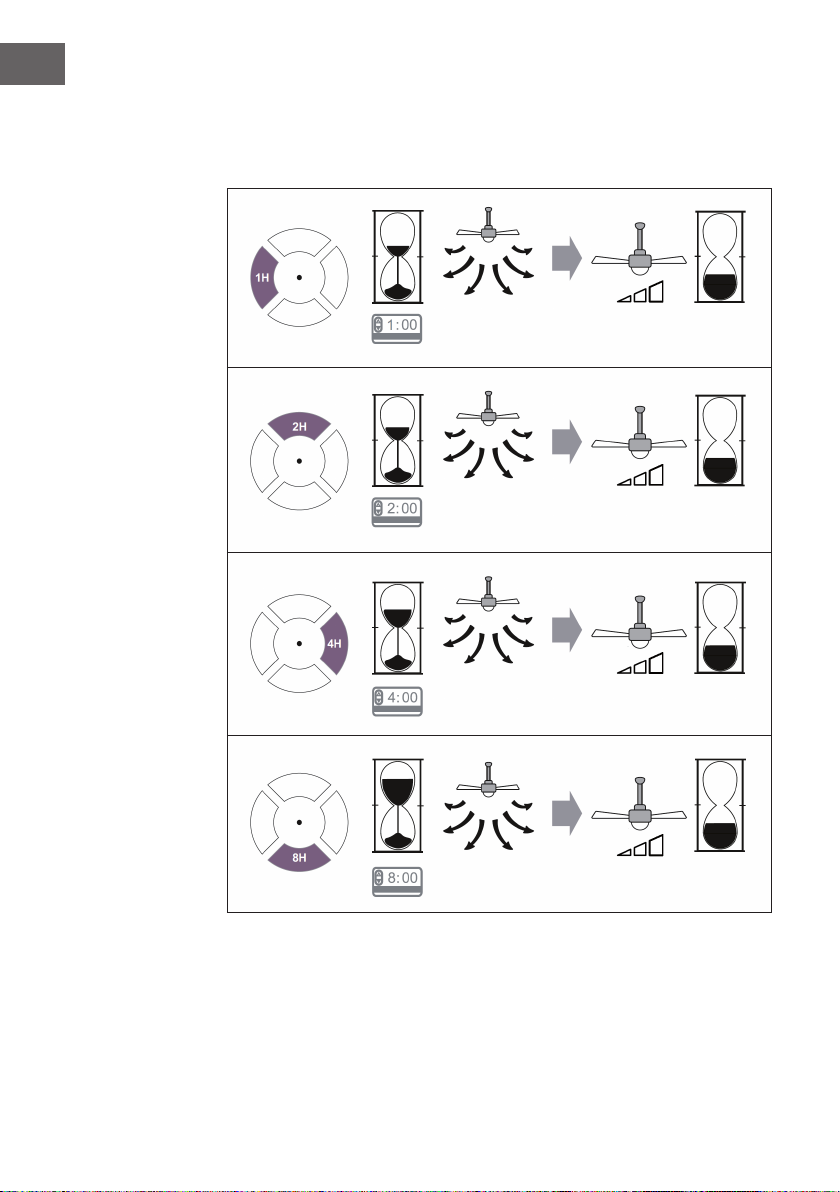

Timer

Drücken Sie auf eine der Tasten im unteren Kreis, um den Timer einzustellen. Nachdem

die eingestellte Zeit abgelaufen ist, geht der Ventilator automatisch aus.
