KKT KOLBE DRAFT865 Manual de usuario

LINE

Version: 3.2 / 200421

Benutzerhandbuch

für Ihren Tisch-Dunstabzug

Modell: DRAFT865

DE EN

User’s manual

English language

→

Dieses Symbol verdeutlicht einen Sicherheitshinweis.

Sie nden es insbesondere bei allen Beschreibungen der Arbeits-

schritte, bei welchen eine Gefahr für Personen entstehen kann.

Beachten Sie diese Sicherheitshinweise und verhalten Sie sich

entsprechend vorsichtig.

Geben Sie diese Warnungen auch an andere Benützer weiter.

Dieses Symbol verdeutlicht einen Warnhinweis.

Sie nden es bei der Beschreibung der Arbeitsschritte, die beson-

ders zu beachten sind, damit Beschädigungen am Gerät verhin-

dert werden können. Geben Sie auch diese Sicherheitshinweise

an alle Gerätebenutzer weiter.

Dieses Symbol verdeutlicht Tipps.

Dieses Symbol weist Sie auf nützliche Tipps hin und macht auf

richtiges Vorgehen und Verhalten aufmerksam.

Das Beachten der mit diesem Symbol versehenen Hinweise

erspart Ihnen manches Problem.

Dieses Symbol auf dem Produkt oder seiner Verpackung weist

darauf hin, dass dieses Produkt nicht wie normaler Hausmüll

behandelt werden darf, sondern an einer Sammelstelle für das

Recycling von Elektro- und Elektronikgeräten entsorgt werden

muss. (Europäische Richtlinie 2012/19/EU über Elektro- und

Elektronik-Altgeräte (WEEE)).

Unsachgemäße Entsorgung kann die Umwelt und die menschli-

che Gesundheit gefährden. Indem Sie sicherstellen, dass das

Gerät ordnungsgemäß entsorgt wird, helfen Sie, mögliche

Gefahren zu vermeiden.

Weitere Informationen über die Behandlung, Verwertung und das

Recycling dieses Produkts erhalten Sie bei den örtlichen Behörden

Ihrem Abfallentsorger oder dem Verkäufer.

Hinweise und Symbole

Konformitätserklärung

Hiermit erklärt KKT KOLBE Küchentechnik GmbH & Co. KG, dass sich das in dieser Bedienungs-

anleitung

beschriebene Gerät in Übereinstimmung mit den grundlegenden Anforderungen

und den übrigen einschlägigen Bestimmungen der Richtlinie

2014/53/EU bendet.

Eine ausführliche RED Konformitätserklärung nden Sie im Internet auf www.kolbe.de auf

der Produktseite Ihres Gerätes unter den Downloads.

Achten Sie vor dem Ablubetrieb darauf, dass kein oenes

Kaminfeuer brennt. Rauch und giige Verbrennungsgase

könnten sonst aus dem Kamin oder Abzugschacht in die

Wohnräume gezogen werden. Es besteht Lebensgefahr!

Zugängliche Teile am Gerät können heiß werden,

wenn Kochgeräte in der Nähe in Betrieb sind.

• Halten Sie Kleinkinder vom Gerät fern. Die Bedienung des Gerätes durch

Kinder ist nur unter Aufsicht von Erwachsenen erlaubt.

• Das Gerät ist nur für den Betrieb im Haushalt ausgelegt und ist aus-

schließlich dafür zu verwenden.

• Lesen Sie dieses Handbuch vor der Installation und Benutzung des

Geräts gründlich durch.

• Die Installation sollte durch eine ausgewiesene Elektrofachkra vorge-

nommen werden.

• Prüfen Sie, ob die Technischen Daten (V und Hz) auf dem Typenschild des

Geräts mit denen Ihrer Hausinstallation übereinstimmen.

Stimmen diese nicht überein, bringen Sie das Gerät an die Verkaufsstelle

zurück. Bei Unklarheiten wenden Sie sich bitte an Ihren Stromversorger.

• Bei Anschluss eines Abluschlauchs muss dieser aus hitze- und feuer-

beständigem Material sein und in einem separaten Abluschacht nach

außen verlegt werden. Er darf durch keine anderen Schächte oder Kami-

ne verlegt werden.

• Gerät und Filter müssen regelmäßig gereinigt werden, um eine einwand-

freie Funktion zu gewährleisten. Bitte entsprechendes Kapitel beachten.

Mit Fett oder Öl verschmutzte Filter stellen eine große Brandgefahr dar.

• Das Gerät darf außen nur in ausgeschaltetem Zustand gereinigt werden.

• Für Innenreinigungen muss das Gerät vom Stromnetz getrennt werden.

• Bei Fehlfunktion des Geräts ist der Kundendienst zu benachrichtigen.

Versuchen Sie auf keinen Fall das Gerät selbst zu reparieren.

• Halten Sie den Raum gut belüet, wenn sie das Gerät in Kombination mit

einem Gasherd betreiben.

Sicherheitshinweise

Vielen Dank

Benutzerhandbuch

Dunstabzug DRAFT 865

Version 3.2

KKT KOLBE ist eine eingetragene Handelsmarke.

Bitte beachten Sie, dass wir unsere Handbuchdokumentationen

stetig aktualisieren.

Sollten Sie also Unstimmigkeiten erkennen:

Die aktuellste Version Ihres Benutzerhandbuches nden Sie immer

auf der entsprechenden Produktseite oder unter Support auf www.kolbe.de .

Im Hinblick auf die ständige Weiterentwicklung behalten wir uns technische

Änderungen, Abweichungen oder Fehler ohne Bekanntmachung vor.

Dies gilt insbesondere auch hinsichtlich der Maßangaben bzw. Ausschnittmaße.

Vielen Dank und Herzlichen Glückwunsch zum Kauf Ihrer neuen

Dunstabzugshaube.

Wir empfehlen Ihnen, diese Bedienungsanleitung aufmerksam zu lesen.

Sie werden so mit Ihrem neuen Gerät schneller und besser vertraut.

Markieren Sie die für Sie wichtigen Stellen.

Bewahren Sie dieses Dokument so auf, dass Sie jederzeit darin nachschlagen

können und es anderen Nutzern oder Folgebesitzern weitergeben können.

Sie haben ein gutes Gerät gewählt, welches Ihnen bei sachgerechter Bedie-

nung und Wartung viele Jahre dienen wird.

Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt.

Sie sind für den Gebrauch im Haushalt ausgelegt.

Bei gewerblichem Gebrauch reduziert sich die Gewährleistung um 50 %.

Inhaltsverzeichnis

Übersicht

1. Allgemeine Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.1 Hinweise zu Umweltschutz und Verpackung

1.2 Bestimmungsgemäße Verwendung

1.3 Allgemeine Hinweise zum Gebrauch

2. Vor Benutzung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3. Benutzung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

3.1 Sicherheitshinweise zum Betrieb

3.2 Ablubetrieb

3.3 Umlubetrieb

4. Bedienung der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5. Reinigung und Pege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

5.1 Reinigung der Metalllter

5.2 Aktivkohlelter

6. Beleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

7. Problembehandlung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

7.1 Probleme, mögliche Ursachen und Lösungen

7.2 Kundendienst

8. Installation der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

8.1 Installationsangaben / Maße

8.2 Wichtige Hinweise vor der Installation

8.3 Verwendung im Ablubetrieb

8.4 Umrüstung für den Umlubetrieb

8.5 Montage des Aktivkohlelters

8.6 Elektrischer Anschluss

9. Montage der Dunstabzugshaube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

10. Informationen zur Abluleitung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

11. Hinweise zur Wahl Ihres Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

12. Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Allgemeine Hinweise

1. Allgemeine Hinweise

1.1 Hinweise zu Umweltschutz

und Verpackung

Das Verpackungsmaterial (Plastikbeutel,

Styroporteile usw.) stellt eine Gefahren-

quelle für Kinder dar. Bewahren Sie das

Verpackungsmaterial deshalb außerhalb

der Reichweite von Kindern auf.

Verpackung

Bitte entsorgen Sie das gesamte Ver-

packungsmaterial mit Rücksicht auf

die Umwelt. Dieses wurde sorgfältig

ausgewählt und sollte recycelt werden,

um Rohstoverbrauch und Abfälle zu

reduzieren.

Beachten Sie bei der Entsorgung die

örtlichen Vorschrien.

Entsorgung von Altgeräten

Falls Sie dieses Gerät als Ersatz für ein

altes Gerät erworben haben, entsorgen

Sie Ihr Altgerät bitte gemäß den gesetzli-

chen Bestimmungen.

Vor der Entsorgung muss das Gerät

durch Abschneiden des Netzkabels

untauglich gemacht werden.

Zur Entsorgung ist das Gerät bei den

zuständigen Sammelstellen abzugeben.

1.2 Bestimmungsgemäße

Verwendung

Wenn Sie den Dunstabzug im Ablu-

betrieb nutzen, achten Sie vor dem

Einschalten des Gerätes darauf, dass

kein oenes Kaminfeuer brennt!

Es könnte sonst massive Rauch-

entwicklung entstehen und giige

Verbrennungsgase können aus dem

Kamin oder Abzugschacht in die

Wohnräume gezogen werden.

Es besteht Lebensgefahr!

Das Gerät ist für die Verwendung im

Haushalt bestimmt. Der Hersteller haet

nicht für Schäden, die durch bestim-

mungswidrigen Gebrauch oder falsche

Bedienung verursacht werden.

Dunstabzugsgeräte ziehen unangeneh-

me Gerüche und Dämpfe ab und schaf-

fen eine angenehme Raumlu.

Fettpartikel, Dünste und auch Feuchtig-

keit werden vom Fettlter aufgenommen.

Ein richtig bemessener Dunstabzug

scha ein angenehmes Raum-

klima ohne dass Zuglu entsteht und

sorgt für eine erträgliche Lufeuchtig-

keit von 40-60%

Benutzung der Dunstabzugshaube

2. Vor Benutzung des

Dunstabzugs

Versichern Sie sich, dass der Dunst-

abzug während des Transports nicht

beschädigt wurde.

Die Installation und der elektrische

Anschluss muss unter Beachtung der

Herstellervorschrien und unter Einhal-

tung der örtlichen Vorschrien von einer

ausgewiesenen Fachkra ausgeführt

werden.

3. Benutzung des

Dunstabzugs

3.1 Sicherheitshinweise

zum Betrieb

• Während des Betriebs des Dunst-

abzugs müssen die Fettlter immer

eingesetzt sein, ansonsten kann sich

Fettdunst im Inneren des Geräts

ablagern.

• In der Nähe des Dunstabzugs darf kein

oenes Feuer verwendet werden

(z.B. beim Flambieren).

Hohe Flammen können das Gerät

beschädigen oder sogar einen Brand

verursachen (z.B. durch Entzünden

von Fettablagerungen im Filter.

1.3 Allgemeine Hinweise

zum Gebrauch

• Wird der Dunstabzug zusammen mit

anderen nicht elektrischen Geräten

betrieben, darf der Ludruck im Raum

einen Wert von 4 Pa (4 x 10-5 bar) nicht

unterschreiten.

• Stellen Sie sicher, dass der Raum aus-

reichend belüet ist.

• Eine konstante Instandhaltung

gewährleistet einwandfreien Betrieb

und optimale Leistung des Dunstab-

zugs.

• Vor Reinigungs- oder Instandhaltungs-

arbeiten ist die Stromversorgung des

Dunstabzugs durch Abziehen des Ste-

ckers oder Abschalten/Herausdrehen

der Sicherung zu unterbrechen.

• Reinigen Sie verschmutze Oberä-

chen regelmäßig von Verkrustungen.

• Reinigen bzw. ersetzten Sie den Filter

regelmäßig.

Benutzung der Dunstabzugshaube

• Bei Gasherden ist darauf zu achten,

dass die Kochstellen nicht ohne Koch-

geschirr betrieben werden.

Die Hitze oener Gasammen kann

Teile des Gerätes beschädigen.

• Frittieren oder das Erhitzen von Ölen

und Fetten in der Nähe des Dunst-

abzugs darf wegen Brandgefahr nur

unter ständiger Aufsicht geschehen.

Achtung! Bei mehrfach verwende-

tem Öl oder Fett steigt das Risiko

der Selbstentzündung.

3.2 Ablubetrieb

Die angesaugte Lu wird durch den

Abluschlauch ins Freie geblasen.

Dafür muss in Ihrem Haus ein Ablu-

schacht bzw. ein ins Freie führendes

Ablurohr vorhanden sein.

Bei Ablubetrieb des Dunstabzugs

und gleichzeitigem Betrieb von schorn-

steinabhängigen Feuerungen (z.B.

Kohleofen) muss für ausreichende

Frischluzufuhr im Aufstellraum gesorgt

werden.

Befragen Sie in jedem Fall den zuständi-

gen Kaminkehrermeister.

Falls kein fest installiertes Ablurohr

oder kein separater Abluschacht vor-

handen ist, müssen Sie den Dunstabzug

auf Umlubetrieb umrüsten

(Siehe Installationskapitel).

3.3 Umlubetrieb

Die angesaugte Lu wird durch einen

Kohlelter (auch Aktiv-Kohlelter

genannt) geltert und im Raum um-

gewälzt. Der Kohlelter hält die beim

Kochen entstehenden Gerüche zurück

und die ltrierte Lu wird durch Luö-

nungen seitlich oder nach oben zurück

in die Küche geleitet.

Wird der Dunstabzug im Umlubetrieb

eingesetzt, ist der gleichzeitige Betrieb

einer raumluabhängigen Feuerstätte

unbedenklich.

• Es wird empfohlen, das Gerät bereits

einige Minuten vor Beginn des Koch-

vorgangs einzuschalten.

• Stellen Sie die Leistungsstufe des Ge-

bläses entsprechend der abzusaugen-

den Rauch- oder Dampfmenge ein.

• Lassen Sie den Dunstabzug noch ca.

5 bis 10 Minuten nach dem Kochen

weiter laufen.

Damit wird die Küchenlu von ver-

bleibenden Dünsten und Gerüchen

befreit.

Bedienung der Dunstabzugshaube

4. Bedienung der Dunstabzughaube

Aus- / Einfahren

• Wenn Sie die Ein-/Ausschalttaste

3 Sekunden gefrückt halten, wird der

Auszug ausgefahren.

Durch erneutes drücken der Taste

fährt der Auszug wieder ein

Wichtig! : Stellen Sie sicher, dass der

Auszug beim Ein- und Ausfahren nicht

blockiert oder behindert wird. Es

besteht die Gefahr, dass ein Topf (z.B.

durch überstehenden Gri) angehoben

und heißer Inhalt verschüttet wird.

• Kurzes Drücken der Taste im Be-

triebsmodus stoppt den Betrieb (Gerät

piept, Leuchten bleiben unbeeinusst).

Leistungsregelung

• Das Gerät verfügt über insgesamt 10

Leistungsstufen (9 + Booster).

• Wählen Sie eine Leistungsstufe 1 - 9,

indem Sie den Slider benutzen oder die

gewünschte Stufe direkt antippen.

• Sie können auch die Taste benutzen,

um die gewünschte Leistungsstufe

einzustellen: Kurzes Drücken erhöht die

Leistung in Einzelschritten, Gedrückt-

halten führt zu einem ießenden,

schnelleren Hochregeln.

Nach Stufe 9 springt die Einstellung

wieder zu Stufe 1.

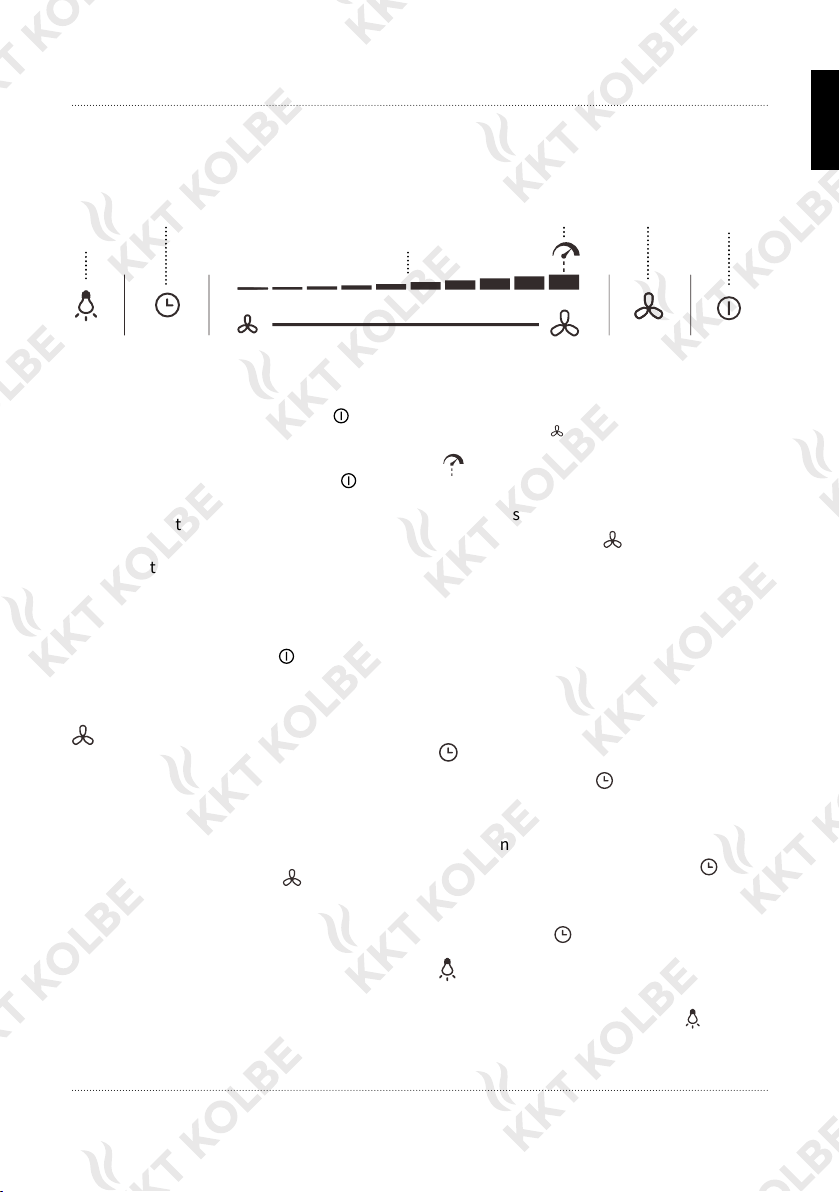

Beleuchtung

ein / aus

Timer Leistungsregler /

Slider

Leistungs-

regelung

Ein - / Aus-

schalten

Booster-

Funktion

• Um die Leistung sofort auf die

schwächste Stufe zu regeln, drücken

Sie die Taste unter dem Slider.

Booster - Funktion

• Die 10. Leistungsstufe ist die Booster- /

Hochleistungsstufe.

• Halten Sie die Taste unter dem Slider

2 Sekunden lang gedrückt, um die

Booster-Funktion zu starten und die

Leistung zu maximieren (Gerät piept,

höchste Stufenanzeige blinkt).

• Um den Booster zu stoppen, stellen Sie

eine schwächere Leistungsstufe ein.

• Nach 5 Minuten wird der Booster auto-

matisch deaktiviert.

Timer (Abschaltautomatik):

• Drücken der Taste während des

Betriebs führt zum automatischen Be-

triebsstopp nach 3 Minuten (begleitet

von einem Piep-Signal).

Das Blinken der Indikatorleuchte

zeigt den laufenden Countdown an.

• Um den Timer zu deaktivieren, drücken

Sie die Taste erneut.

Beleuchtung:

• Drücken Sie zum Ein- und Ausschal-

ten der Beleuchtung die Taste im

Betriebsstatus.

Reinigung und Pege

5. Reinigung und Pege

Vor Installations-, Wartungs- oder Reini-

gungsarbeiten ist die Dunstabzugshau-

be von der Stromzufuhr trennen, indem

Sie den Netzstecker des Gerätes ziehen

oder die Sicherung der Hausinstallation

ausschalten bzw. herausschrauben.

• Die Dunstabzugshaube darf nicht

mit einem Dampfreiniger gereinigt

werden.

• Verwenden Sie bei mattschwarz

lackierten Geräten keine Alkoholhal-

tigen Reinigungsmittel. Diese können

Verfärbungen verursachen.

• Bei Nichtbeachtung der Wartungs-

und Reinigungshinweise besteht

Brandgefahr infolge von Fettablage-

rungen.

• Die an Ihrem Gerät vorhandenen Fett-

lter sind regelmäßig zu reinigen.

Vermehrte Fettablagerungen im

Filter können schnell Feuer fangen

und verbreiten zudem unangenehme

Gerüche.

Mit Schmutzpartikeln verstope Fett-

lter können die Funktion des Geräts

stark beeinträchtigt.

• Insbesondere bei der Reinigung des

Bedienfeld-Bereiches ist darauf zu

achten, dass kein Wasser in die Elekt-

ronik eindringt.

5.1 Reinigung der Metalllter

• Reinigungsintervall für Metallfettlter:

alle 2 - 3 Wochen entsprechend der

Gebrauchshäugkeit

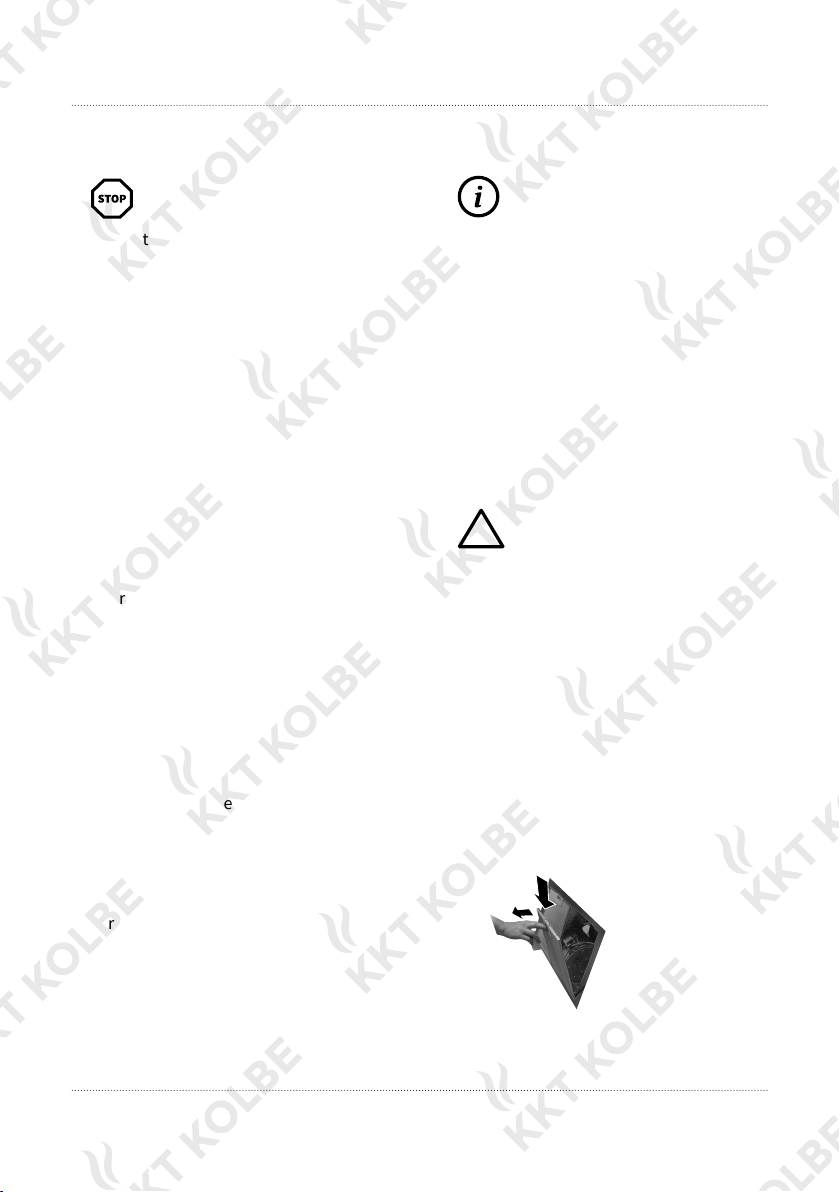

• Entnehmen Sie die Metalllter wie in

der folgenden Abbildung gezeigt:

(Abbildung kann abweichen)

Besondere Hinweise für Geräte mit

Edelstahlgehäuse:

Zur Reinigung der Edelstahlächen

eignet sich ein handelsübliches, nicht

scheuerndes Edelstahl-Reinigungsmit-

tel. Verwenden Sie hierzu ein weiches

Tuch und trocknen Sie das Gerät an-

schließend gut.

Aggressive Reinigungsmittel, wie zum

Beispiel Scheuermittel, Essigreiniger,

oder Schleifgranulat beschädigen die

Oberäche der Dunstabzugshaube.

Verwenden Sie niemals Edelstahl-

Reinigungsmittel in der Nähe der

Bedienelemente.

Otros manuales para DRAFT865

Tabla de contenidos

Idiomas:

Otros manuales de Campana de ventilación de KKT KOLBE

KKT KOLBE

KKT KOLBE BICOLORE Series Manual de usuario

KKT KOLBE

KKT KOLBE Profi Series Manual de usuario

KKT KOLBE

KKT KOLBE PROFI FREE Series Manual de usuario

KKT KOLBE

KKT KOLBE TEL440ED Manual de usuario

KKT KOLBE

KKT KOLBE FLAT INSEL ED Manual de usuario

KKT KOLBE

KKT KOLBE DRAFT900 Manual de usuario

KKT KOLBE

KKT KOLBE HERMES-V2 Manual de usuario

KKT KOLBE

KKT KOLBE TWICE-V2 Manual de usuario

KKT KOLBE

KKT KOLBE Bicolore-V2 Manual de usuario

KKT KOLBE

KKT KOLBE DUALE-V2 Manual de usuario

KKT KOLBE

KKT KOLBE Sinus Insel TC9 Manual de usuario

KKT KOLBE

KKT KOLBE ANGOLO Manual de usuario

KKT KOLBE

KKT KOLBE TRITON Manual de usuario

KKT KOLBE

KKT KOLBE ECCO Manual de usuario

KKT KOLBE

KKT KOLBE DRAFT600 Manual de usuario

KKT KOLBE

KKT KOLBE FLAT INSEL 5 Manual de usuario

KKT KOLBE

KKT KOLBE TRIO Manual de usuario

KKT KOLBE

KKT KOLBE EASY Manual de usuario

KKT KOLBE

KKT KOLBE BASE 604ED Manual de usuario

KKT KOLBE

KKT KOLBE SOLO-V2 Manual de usuario

KKT KOLBE

KKT KOLBE DELTA Manual de usuario

KKT KOLBE

KKT KOLBE BASE 604S/ED/WED Manual de lista de piezas

KKT KOLBE

KKT KOLBE DELTA Manual de usuario

KKT KOLBE

KKT KOLBE SOLO Manual de usuario

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

FALMEC

FALMEC FFRIA24W5FS Manual de usuario

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

Küppersbusch

Küppersbusch DX ISLA Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario
