Kinedo Modulo Luxus Manual de usuario

Atención a los pasos :e

Attention aux étapes :

Check installation steps :

1/2

Achtung vor den Schritten :

 Montage-instructies

Attenzione ai passi :

P. 4 - 12

 Montageanleitung

Aandacht voor de stappen :

 Installation instructions

 Manual de instalación

 Notice de montage

 Istruzioni di montaggio

DES1411ADG-1

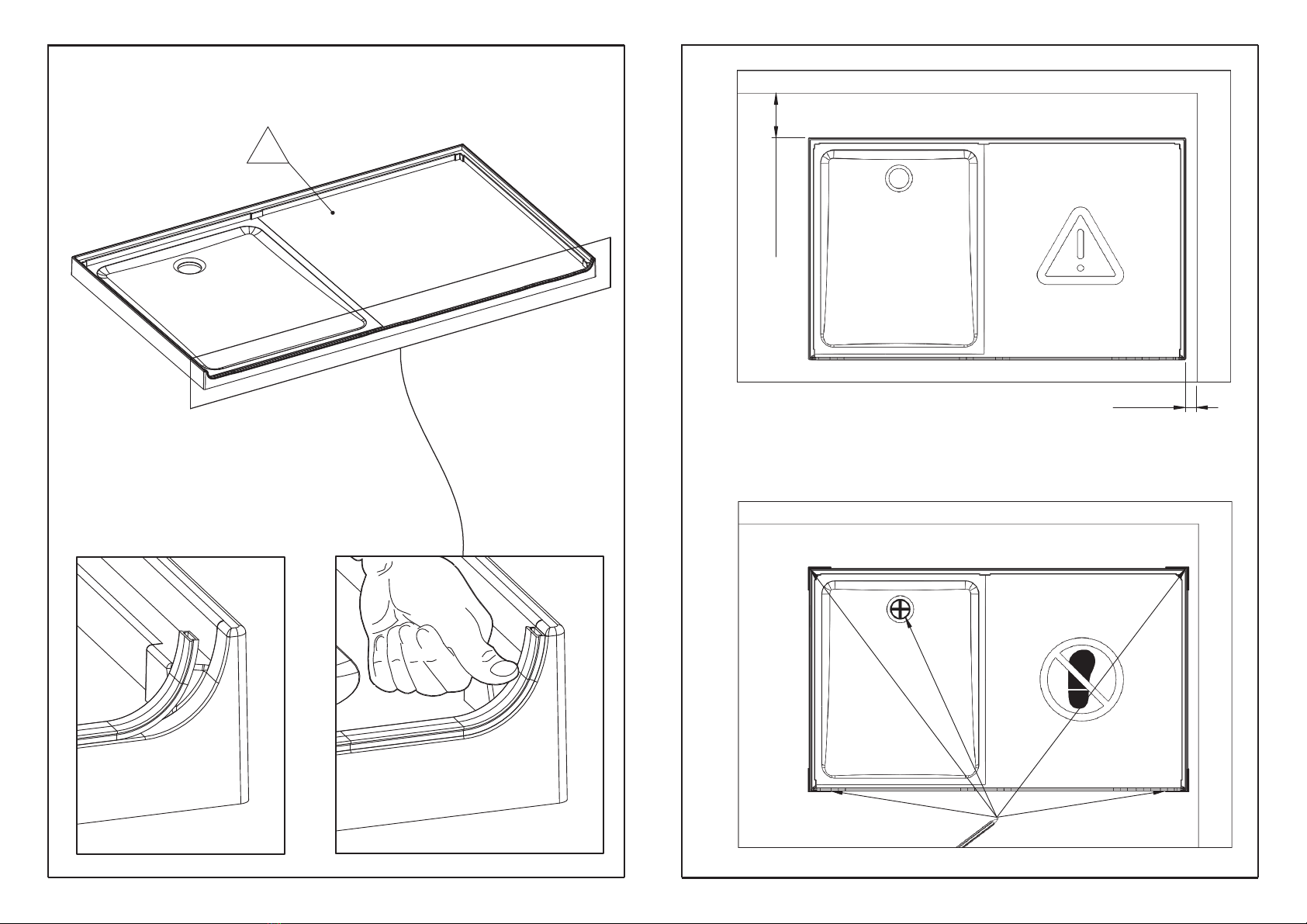

fAspirer le dessous de votre sol avant la pose

gVacuum the bottom of the floor before installation

eAspirar la parte inferior de su suelo antes de instalarlo

iAspirare la parte sottostante del pavimento prima dell'installazione

Saugen Sie den Boden des Bodens vor der Installation ab

Stofzuig de bodem van de vloer voor de installatie

fD’éventuelles irrégularités de surface sur le dessous de votre sol

n’empêchent pas une installation conforme aux préconisations de pose.

La colle (polyuréthane ou MS polymère) comblera facilement ces manques lors

du collage.

gAny surface irregularities on the underside of the floor have no influence on

the installation according to the installation recommendations.

The adhesive (polyurethane or MS polymer) compensates for these

unevenness when bonding the feet off without any problems.

ePosibles irregularidades de la superficie en la parte inferior del suelo no

impida la instalación de acuerdo con las recomendaciones de instalación.

El adhesivo (poliuretano o polímero MS) rellenará fácilmente estos huecos al

pegar los pies.

iEventuali irregolarità della superficie nella parte sotto del pavimento non

impediscono l'installazione in base alle raccomandazioni di montaggio.

La colla (poliuretano o MS polimero) riempirà facilmente queste lacuna quando

si incollano i piedini.

nEventuele onregelmatigheden in de vlakke onderzijde van uw vloer vormen

geen belemmering voor een installatie conform aan de gestelde richtlijnen. De

lijm (polyurethaan of MS-polymeer) vult eventuele openingen makkelijk op

tijdens het lijmen.

dEventuelle Unregelmäßigkeiten der Oberfläche an der Unterseite Ihres

Bodens haben keinen Einfluss auf die Installation gemäß den

Einbauempfehlungen. Der Klebstoff (Polyurethan oder MS-Polymer) gleicht

diese Unebenheiten beim Verkleben problemlos aus.

DES1411ADG-1

50 mm

200 à 220mm

DES1411ADG-1

PCB2

B2 PB

80mm mini

150

3 x 233 = 700 150

R195

150 8 x 175 = 1400

150

B3 QAW

DES1411ADG-1

15°

B4 QAS

Ø32 Lg 100mm

B4 QAS

100

Polyurethan-klebstoffd

Polyurethaan kit

Adesivo poliuretanico

de poliuretano

Pegamento

Polyurethane adhesive

Colle polyuréthanef

Polyurethan-klebstoff

Polyurethaan kitn

Adesivo poliuretanico

de poliuretano

Pegamento

Polyurethane adhesiveg

Colle polyuréthanef

fPose de sol avec piedsgLaying the floor with adjustable feet

eInstalación del suelo con piesiPosa del pavimento con piedi

nMontage van vloer op potendInstallation der Boden mit Füßen

fPose de sol sans piedsgLaying the floor without feet

eInstalación del suelo sin piesiPosa del pavimento senza piedi

nMontage van vloer zonder potendInstallation der Boden ohne Füßen

470

1000

200

mini

DES1411ADG-1

Adesivo poliuretanicoi

Pegamento de poliuretano

Polyurethane adhesive

Polyurethan-klebstoff

Polyurethaan kit

Colle polyuréthanef

Collegare l'evacuazione alla pompa

Sluit de afvoer aan op de pompn

Abfluss an die Pumpe anschließen

fRaccorder votre évacuation à votre pompe

gConnect your drainage to your pump

eConecte el drenaje a la bomba

B3 QAW

920mmmini

iPer facilitare l'evacuazione,

Zorg voor een minimale hellingshoeksi prega di rispettare una pendenza minima

Sehen Sie bitte ein minimales Gefälle vor, um den Abfluss zu erleichtern

QAW

voor een goede afvoer d

fPour faciliter l'évacuation, merci de respecter une pente mimimum, voir notice concernée

gTo facilitate evacuation, please respect a minimum slope, see the relevant instructions

ePara facilitar la evacuación, por favor respete una pendiente mínima,

vea las instrucciones correspondientes.

B4 QAN

mini

80mm

B4 QAS

DES1411ADG-1

620

510

QAS

QAN

B4 QAS

620

DES1411ADG-1

f Tracer g Mark

e Marcar i Tracciare

n Markeer d Zeichnen

DES1411ADG-1

1940mm

Ø 6 mm

1940mm

1000mm

Ø 6 mm

1000mm

1865 mm

DES1411ADG-1
