Kimex 015-1322 Manual de usuario

Support de bureau pour 2 écrans PC 13´´-27´´

Desk support for 2 PC screens 13´´-27´´

015-1322

75x75/100x100 27"

MAX

10kg x2

(22lbs)

RATED

MANUEL DE MONTAGE / INSTRUCTION MANUAL

1-b

1-a

Figure 1

Figure 2

eye bolt

Figure 4

Figure 3

(1) Mât 48mm - a

48mm pipe

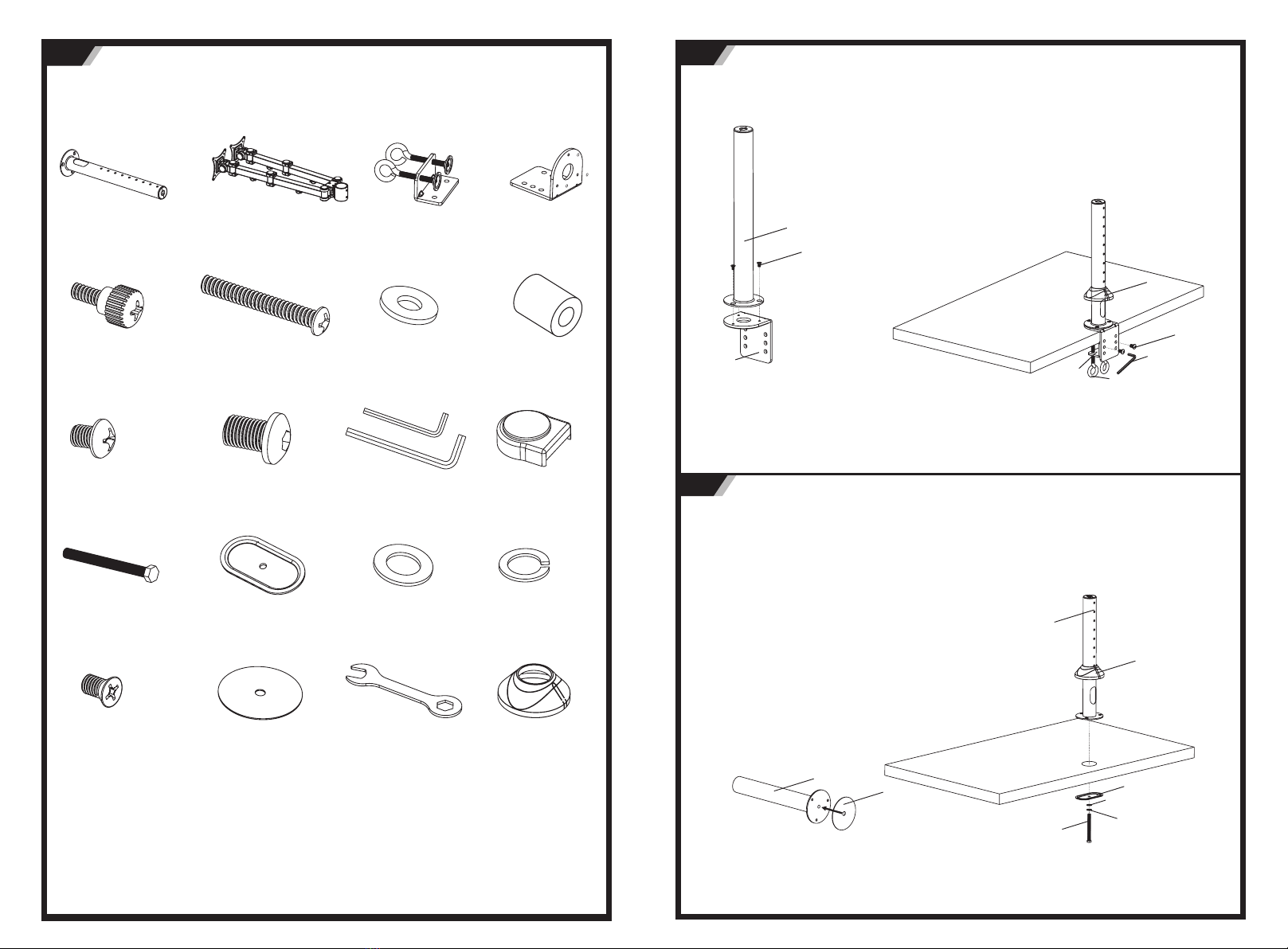

Contenu du colis

Supplied parts list

Installation de la pince

C-clamp installation

Installation œillet avec trou existant

Existing grommet hole installation

(1)& plaque&VESA bras&articulé -b

VESA plate with Arm assembled

(1)& Mâchoire de&

fixation -c1

C-clamp

(1Z& Bras&de&serrage- -c2

C-clamp brace

Y8Z& 1a[\W&- D Y8Z& 1a[]d&- < Y16Z& 1a&!ABD<CC<&- N Y8Z& 1a&C;C<&- H

YWZ& 1b[\d&M` YWZ& 110x\e&- :Y\Z& /C?&*CC<B&Mf YWZ& /;=`<&>C;I@:O7< Mg

Y\Z& 1\d&MC

Y]Z& +:I&M> Y\Z& /;=`<&D?=A9;@:N&MI

Y\Z& /C?M9

Y\Z& )+*MO

Y1) Plaque œillet - m Y1Z& 110 &!ABD<CC< - n Y1Z& RondelC<&

élastique - o

(1) M10 bolt (1) Support plate

(8) M4 Space

(8) M4x30 Bolt (16) M4 Washer

(2) Spare plastic cover

(1) EVA pad (1) Wrench (1) Decorative Cover

C-clamp brace bolt

(2) M8x10 bolt

(8) M4x12 thumb bolt

Y\Z& Allen key

(1) M10 washer

(1) Spring washer

bouton anneau

1-c

Figure 6

Figure 5

Installation avec perçage

Self drilled grommet hole installation

Installation du bras sur le mât

Install Arm to the tube support

Fixation de l'écran à la plaque VESA

Mount the monitor to VESA plate

Ajustez la position

Do the necessary adjustments

Passage des câbles

Manage the wires

For Flat Back Monitor / écran plat For Curved Back Monitor / écran incurvé
