EINBAUANLEITUNG
KESSEL Technikschacht LW1000
- zum Einbau ins Erdreich oder in die Bodenplatte
Stand 2014/12 Sach-Nr. 010-701
Installation Inbetriebnahme Einweisung
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift Datum Ort
Modulares System
Gemäß DIN EN 13598-2
Grundwasserbeständig
bis 3 m
Teleskopisches Aufsatz-
stück für stufenlose
Höhenanpassung
Schweißbar
Anbohrbar bis DN 150
Produktvorteile
Stempel Fachbetrieb
Technische Änderungen vorbehalten
D Seite 1
EN Page 24
2 / 48
V 1.0
1 Einleitung 3
1.1 Produktbeschreibung, allgemein ...................................................................................... 3
1.2 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung.................................... 3
1.3 Baugruppen ...................................................................................................................... 4
2 Sicherheit 6
2.1 Bestimmungsgemäße Verwendung.................................................................................. 6
2.2 Personalauswahlund-qualikation .................................................................................. 6
2.3 Gefahren, die vom Produkt ausgehen .............................................................................. 7
2.3.1 Quetschgefahr beim Verfügen der Schachtelemente ....................................................... 7
2.3.2 Gefahr durch gesundheitsgefährdende Atmosphäre ........................................................ 7
2.3.3 Infektionsgefahr bei Kontakt mit dem Abwasser............................................................... 7
3 Montage 8
3.1 Allgemeines ...................................................................................................................... 8
3.2 Bodenelement setzen ....................................................................................................... 10
3.3 Rohleitungssystem anschließen ....................................................................................... 11
3.3.1 RohleitungssystemfürPumpxDuoanschließen ............................................................ 11
3.3.2 Rohleitungssystem für Ecolift XL anschließen.................................................................. 12
3.3.3 Rohleitungssystem für Pumpstation Aqualift F - Trockene Aufstellung anschließen ........ 13
3.4 Schachtsystem montieren ................................................................................................ 14
3.5 Elektrische Leitungen verlegen......................................................................................... 18
3.6 Entlüftungsleitung anschließen......................................................................................... 19
3.7 Grube verfüllen ................................................................................................................. 20
3.7.1 Außerhalb eine Gebäudes................................................................................................ 20
3.7.2 Innerhalb eines Gebäudes................................................................................................ 21
4 Technische Daten 22
Inhaltsverzeichnis
Einleitung
3 / 48V 1.0
1 Einleitung
Sehr geehrte Kundin
sehr geehrter Kunde,
wir freuen uns, dass Sie sich für den Erwerb eines unserer Produkte entschieden haben. Sicher wird dieses Ihre
Anforderungen in vollem Umfang erfüllen. Wir wünschen ihnen einen reibungslosen und erfolgreichen Einbau.
Im Bemühen unseren Qualitätsstandard auf höchstmöglichem Niveau zu halten, sind wir natürlich auch auf Ihre
Mithilfe angewiesen. Bitte teilen Sie uns Möglichkeiten zur Verbesserung unserer Produkte mit.
Haben Sie Fragen? Wir freuen uns auf Ihre Kontaktaufnahme.
1.1 Produktbeschreibung, allgemein
Das Schachtsystem ist modular aufgebaut und für die Aufnahme verschiedener Pump- und Hebeanlagen
geeignet. Jeder Distanzring (bei Zwischenstück und Konus) ist mit mindestens einer Steighilfe ausgerüstet. Die
Distanzringe werden werkzeugfrei aufeinander gefügt.
Die Aufsatzstücke sind in der Höhe stufenlos verschiebbar und können mit verschiedenen Abdeckungen
versehen werden. Anforderungen an die Wasserundurchlässigkeit können durch den Einbau einer Dichtbahn
erfüllt werden.
Lieferumfang
– Schachtsystem gemäß Lieferschein
– Montageanleitung
1.2 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung
Verwendete Symbole und Legenden
<1> HinweisimTextaufeineLegendennummerineinerAbbildung
[2] Bezug auf eine Abbildung
• Arbeitsschritt
3. Arbeitsschritt in nummerierter Reihenfolge
– Aufzählung
VORSICHT: Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung
der mit diesem Symbol gekennzeichneten Hinweise kann schwere Verletzungen und
Materialschäden zur Folge haben.
Hinweis: Technische Hinweise, die besonders beachtet werden müssen.
4 /48
Einleitung
V 1.0

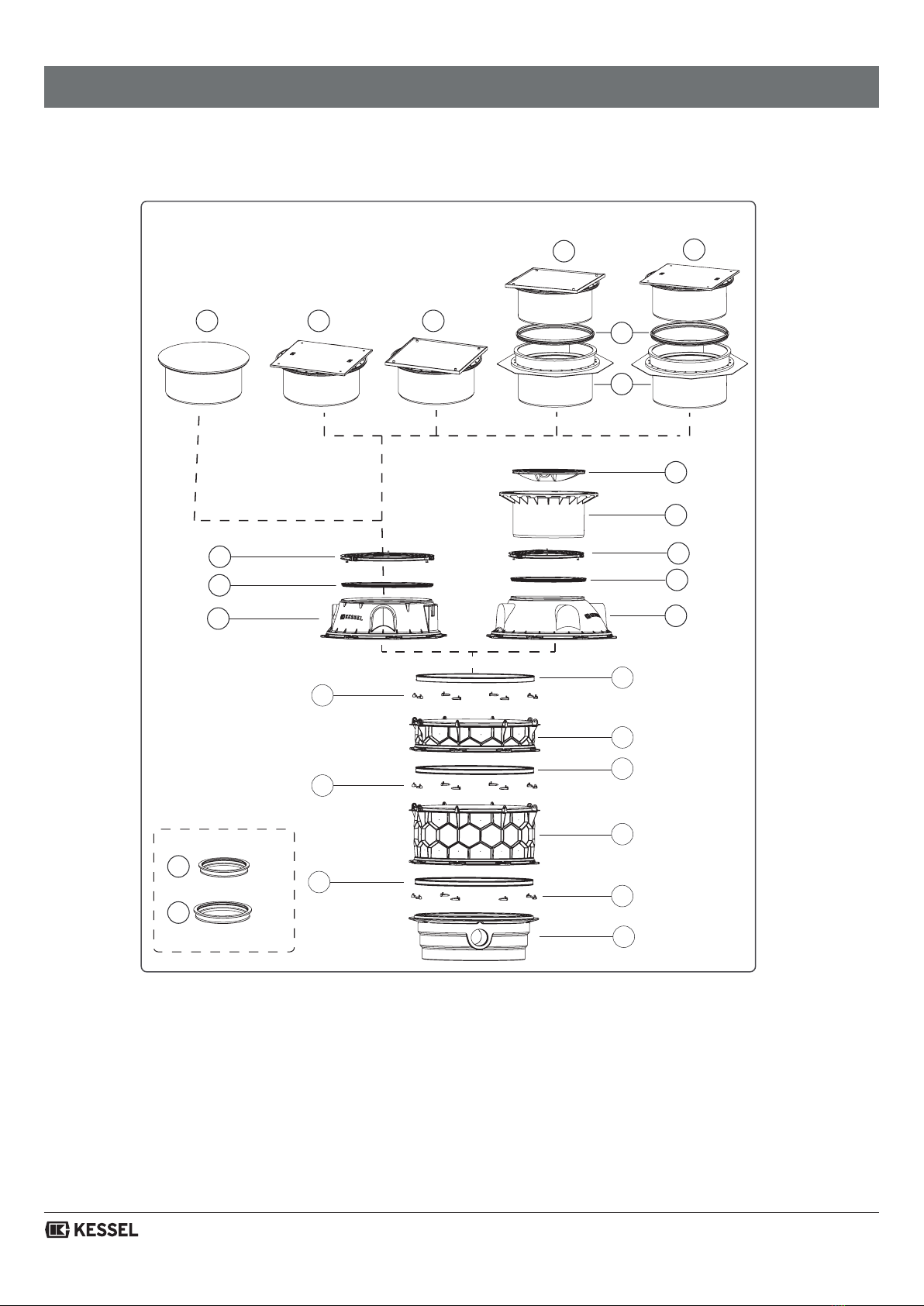

1.3 Baugruppen
Ohne Abbildung: Steighilfen (vormontiert, Artikelnummer 860-109).
1
9
6
4
9
6
3
9
6
7
5
10
11
8
2
34 33
12 13 14
14 15
17
16
18
19
Abb. [1]
Einleitung
5 / 48V 1.0
Höhe (cm)*** Gewicht
(ca. kg)
1Bodenelement, Ausführung je nach Verwendungszweck. Kann
aus mehreren Bauteilen bestehen. Die Verbindungselemente und
Dichtungen sind identisch ausgebaut.
3Zwischenstück 250 mm 297 / 250 15,7
4Zwischenstück 500 mm) 547 / 500 24,5
5Prollippendichtung600 0,7
Prollippendichtung800 0,8
6Dichtung Schacht** 1,7
7Konus 600 361 / 343 18,5
8Konus 800 361/ 343 18
9Verbindungsbolzen 0,02
10 Aufsatzstück* (600 mm) 392 10
11 Deckel (600 mm)
12 Deckel (800 mm) rund
13 Aufsatzstück mit Deckel Standard 0,6
14 AufsatzstückmitDeckelbeießbar 2,7
15 WU-Aufsatzstück mit Deckel Standard 400 12
16 Unterteil WU Flansch 4,9
17 WU-Verlängerung Aufsatzsystem 800 7,5
18 Durchgangsdichtung DN 70
19 Durchgangsdichtung DN 100
33 Klemmring 600mm
34 Klemmring 800mm
* Stufenlos in der Höhe positionierbar
** Luftdichte Verpackung erst unmittelbar vor der Montage entfernen!
*** Höhenmaß, über alles / Einbaumaß
6 /48
Sicherheit
V 1.0
2 Sicherheit
2.1 Bestimmungsgemäße Verwendung
Die Schachtanlage ist ausschließlich dafür vorgesehen, als Rückstauschacht oder als Aufnahme verschiedener
KESSEL Pump- und Hebeanlagen eingesetzt zu werden. Die Voraussetzungen der Baugrube und das
anschließende Verfüllen muss entsprechend den Angaben im Kapitel 3.1 erfolgen.
Ein Einsatz der Schachtanlage inexplosionsgefährdeterUmgebungistunzulässig.
Alle nicht durch eine ausdrückliche und schriftliche Freigabe des Herstellers erfolgten
– Um- oder Anbauten
– Verwendungen von nicht originalen Ersatzteilen
– Durchführungen von Reparaturen durch nicht vom Hersteller autorisierten Betrieben oder Personen
können zum Verlust der Gewährleistung führen.
Nachträgliche Erweiterungen von Kessel- Schachtanlagen müssen durch den Kessel-Werkskundendienst
abgewickelt werden.
2.2 Personalauswahlund-qualikation
Personen, die Schachtanlagen montieren, müssen
– mindestens 18 Jahre alt sein.
– für die jeweiligen Tätigkeiten ausreichend geschult sein.
– die einschlägigen technischen Regeln und Sicherheitsvorschriften kennen und befolgen.
DerBetreiberentscheidetüberdieerforderlichenQualikationenfürdas
– Bedienpersonal
– Wartungspersonal
– Instandhaltungspersonal
DerBetreiberhatdafürSorgezutragen,dassnurqualiziertesPersonalanderSchachtanlagetätigwird.
QualiziertesPersonalsindPersonen,diedurchihreAusbildungundErfahrungsowieihrerKenntnisse
einschlägiger Bestimmungen, gültiger Normen und Unfallverhütungsvorschriften die jeweils erforderlichen
Tätigkeiten ausführen und dabei mögliche Gefahren erkennen und vermeiden können.
Sicherheit
7 / 48V 1.0
2.3 Gefahren, die vom Produkt ausgehen
2.3.1 Quetschgefahr beim Verfügen der Schachtelemente
Die Schachtelemente sind teilweise schwer und unhandlich. Beim Verfügen besteht die Gefahr von
Quetschverletzungen der Finger und Hände. Persönliche Schutzausrüstung (Handschuhe) tragen.
2.3.2 Gefahr durch gesundheitsgefährdende Atmosphäre
Bei Arbeiten in der Schachtanlage besteht die Gefahr, dass die Atmosphäre im Schachtsystem
gesundheitsgefährdend ist. Auf ausreichende Belüftung achten und ggf. Sicherheitseinrichtungen wie z.B.
Multigaswarngerät verwenden.
2.3.3 Infektionsgefahr bei Kontakt mit dem Abwasser
Das Abwasser enthält Bakterien. Bei Kontakt mit Schleimhäuten, Augen, Wunden oder bei einer Aufnahme
in den Körper besteht Infektionsgefahr. Mit Abwasser in Berührung gekommene Körperteile sofort reinigen,
verunreinigte Kleidung wechseln. Persönliche Schutzausrüstung tragen.
8 /48
Montage
V 1.0
3 Montage
3.1 Allgemeines
Die Zusammenstellung der Schachtelemente erfolgt entsprechend der Abb. [1]. Dabei folgendes beachten:
– DieBeschaffenheitdesUntergrund(AuageBodenelement)undseitlichesFüllmaterialmüssenwiefolgt
ausgeprägt sein:
- Untergrund:.Eben, ca. 30 cm hohe und verdichtete Schotter/Kies-Schicht*.
-FixierungdesBodenelementesmitMagerbeton*.
- Seitliches Füllmaterial: Ringförmig umlaufend ca. 50 cm, Kies Körnung 8/16, alle 30 cm verdichtet*.
* siehe Position <2> in Abb. [23] auf Seite 20.
– Sicherstellen, dass bei einem Einbau des Schachtes im Gebäudeinneren die statischen Anforderungen
gemäß Kapitel 3.7.2 auf Seite 21 einzuhalten sind.
– Kontrolle Schachttiefe. Sicherstellen, dass die Schachtelemente in montiertem Zustand der Tiefe der
Baugrube entspricht.
– Soll ein WU-Flansch <16> (Abb. [1]) eingebracht werden, sicherstellen, dass sich diese in der vorgesehenen
Höhebendenwird.
– Die Aufsatzstücke können in der Höhe stufenlos um 25 cm im WU-Flansch positioniert werden.
– Sind bauseitige Druckleitungen erforderlich, sind diese nach PN 6,3 auszulegen.
– Wird die Druckleitung über die Rückstauebene hinaus verlegt (siehe Abb. [3] und Abb. [4]), sicherstellen,
dass diese frostsicher betrieben werden kann.
– Schachtelemente und Dichtungen frei von Verschmutzungen halten.
– Die Verbindungen zwischen den Schachtelementen1sind als Einwegbefestigungen konzipiert. Ist eine solche
Befestigung hergestellt, kann sie nicht mehr gelöst werden. Aufsatzstücke können jederzeit demontiert
werden.
– Montagereihenfolge der Schachtelemente von unten nach oben.
– DieSchachtanlageistfüreinenWasserdruckvonmaximal0,3barausgelegt.
1) Verbindungsbolzen zwischen Bodenelement, Zwischenstück und Konus sowie die Steighilfen
Montage
9 / 48V 1.0
Funktionsschema
Pumpx
Abb. [2]
Aqualift F
(Druckleitung über die
Rückstauebene hinaus verlegt)
Abb. [3]
Ecolift XL
(Druckleitung über die
Rückstauebene hinaus verlegt)
Abb. [4]
10 /48
Montage
V 1.0
3.2 Bodenelement setzen
Bei Krantransport beachten:
– Immer 4 Lasthaken verwenden.
– MaximaleTragkraftvon4Lasthaken:200kg.
– Schäkel mit einem Bolzendurchmesser von 16 mm verwenden.
– Die Krankette bzw. der Schlupf zum einzelnen Lastpunkt muss
eine Länge von mindestens 1 m haben <A>.
– Last nicht länger als eine Stunde am Kran hängen lassen.
• Bodenelement waagerecht in der Baugrube ausrichten. Geringe Abweichungen machen sich bei tiefen
Schächtenbisnachobendeutlichbemerkbar.DieStellächedesBodenelements(BodenderBaugrube)
mussvollächigenKontaktzumBodenelementhaben.
• DasBodenelementseitlichmitMagerbetonxieren(sieheAbb.[23]).
A
Abb. [5]
