KERN & Sohn GmbH

Ziegelei 1

D-72336 Balingen

E-Mail: [email protected]

Tel: +49-[0]7433- 9933-0

Fax: +49-[0]7433-9933-149

Internet: www.kern-

sohn.com

Zusatzbeschreibung

Supplementary instructions

Instructions supplémentaires

KERN BFB_IFB_KFx-TM_SFB_UFx

Version 1.0

02/2010

Dieses Dokument ersetzt die Beschreibung der

Justierung / Eichung beiliegender Betriebsanleitung!

This document replaces the calibration / verification in-

structions in attached user manual.

Ce document remplace les instructions pour l’ajustage /

l’homologation du mode d’emploi annexé.

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010

D KERN BFB_IFB_KFx-TM_SFB_UFx

Version 1.0 02/2010

Zusatzbeschreibung

1 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss die

Waage gemäß dem zugrunde liegenden physikalischen Wägeprinzip am Aufstellort

auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die

Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervor-

gang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei

Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Mess-

werte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb perio-

disch zu justieren.

•Bei geeichten Wägesystemen ist der Zugang zum Menüblock

„P2 CAL bzw. P3CAL“ gesperrt.

KERN BFB, IFB, KFB-TM, UFB

Zum Menüzugang muss die Siegelmarke zerstört und der Justierschal-

ter betätigt werden s. Kap. 2.

KERN SFB, KFN-TM, UFN

Zum Menüzugang müssen die beiden Kontakte der Leiterplatte mit ei-

nem Jumper kurzgeschlossen werden (siehe Kap. 2).

Achtung:

Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine

autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht

werden, bevor es wieder in eichpflichtige Anwendungen verwendet wer-

den darf.

Eichhinweise beachten (siehe Kap. 2.).

•Das zu verwendende Justiergewicht ist abhängig von der Kapazität der

Waage. Justierung möglichst nahe an der Höchstlast der Waage durch-

führen. Infos zu Prüfgewichten finden Sie im Internet unter:

http://www.kern-sohn.com.

•Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi-

lisierung ist erforderlich.

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010 2

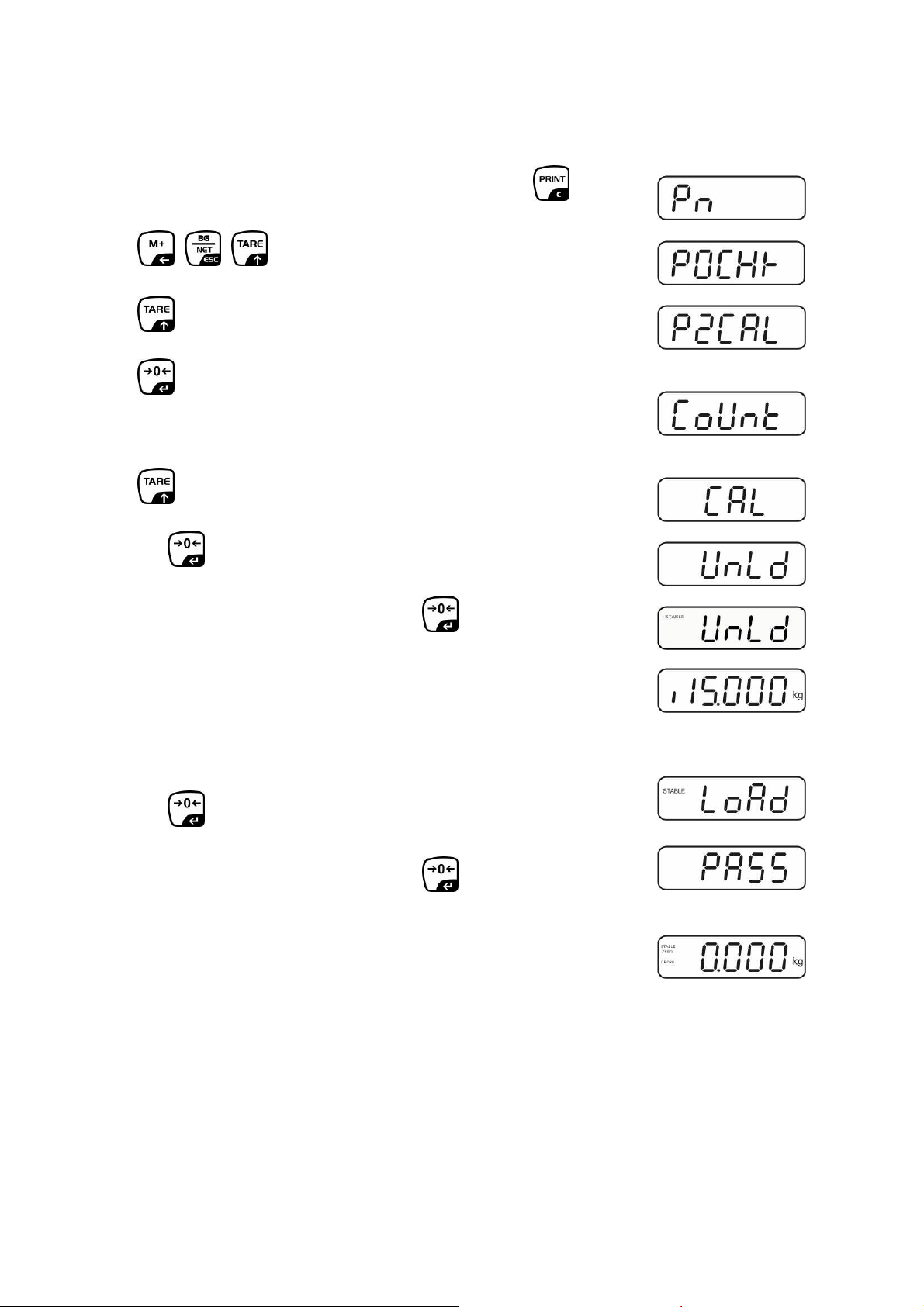

1.1 KERN BFB, IFB, KFx-TM, UFx, SFB geeichte Modelle:

ÖGerät einschalten und während des Selbsttests

drücken.

Ö, , nacheinander drücken der erste Menüblock

„PO CHK“ wird angezeigt..

Öwiederholt drücken, bis „P2 CAL“ angezeigt wird.

Ödrücken, der erste Menüpunkt „COUNT“ wird ange-

zeigt.

KERN BFB, IFB, KFB-TM, UFB:

Bei geeichten Waagen zuvor Justierschalter drücken.

Öwiederholt drücken, bis „CAL“ angezeigt wird.

ÖMit bestätigen. Darauf achten, dass sich keine Gegens-

tände auf der Wägeplatte befinden.

ÖStabilitätsanzeige abwarten, dann drücken.

ÖDas aktuell eingestellte Justiergewicht wird angezeigt.

ÖZum Ändern mit den Navigationstasten (s. Betriebsanleitung

Kap. 2.1.1) gewünschte Einstellung wählen, die jeweils akti-

ve Stelle blinkt.

ÖMit bestätigen.

ÖJustiergewicht vorsichtig in die Mitte der Wägeplatte stellen.

Stabilitätsanzeige abwarten, dann drücken.

ÖNach erfolgter Justierung führt die Waage einen Selbsttest

durch. Justiergewicht während des Selbsttests abnehmen,

das Gerät kehrt automatisch in den Wägemodus zurück.

Bei einem Justierfehler oder falschem Justiergewicht wird

eine Fehlermeldung angezeigt, Justiervorgang wiederholen.

3 BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010

1.2 KERN SFB nicht eichfähige Modelle:

ÖGerät einschalten und während des Selbsttests

drücken.

Ö, , nacheinander drücken der erste Menüblock

„PO CHK“ wird angezeigt..

Öwiederholt drücken, bis „P3 CAL“ angezeigt wird.

Ödrücken, der erste Menüpunkt „COUNT“ wird ange-

zeigt.

Öwiederholt drücken, bis „CAL“ angezeigt wird.

Ödrücken. Falls nötig wiederholt drücken, bis

„noLin“ angezeigt wird.

ÖMit bestätigen. Darauf achten, dass sich keine Gegens-

tände auf der Wägeplatte befinden.

ÖStabilitätsanzeige abwarten, dann drücken.

ÖDas aktuell eingestellte Justiergewicht wird angezeigt.

ÖZum Ändern mit den Navigationstasten (s. Betriebsanleitung

Kap. 2.1.1) gewünschte Einstellung wählen, die jeweils akti-

ve Stelle blinkt.

ÖMit bestätigen

ÖJustiergewicht vorsichtig in die Mitte der Wägeplatte stellen.

Stabilitätsanzeige abwarten, dann drücken.

ÖNach erfolgter Justierung führt die Waage einen Selbsttest

durch. Justiergewicht während des Selbsttests abnehmen,

das Gerät kehrt automatisch in den Wägemodus zurück.

Bei einem Justierfehler oder falschem Justiergewicht wird

eine Fehlermeldung angezeigt, Justiervorgang wiederholen.

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010 4

2 Eichung

Allgemeines:

Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie

folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-

stimmt wird.

b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im

medizinischen und pharmazeutischen Labor.

c) Zu amtlichen Zwecken.

d) bei der Herstellung von Fertigpackungen.

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise:

Für eine geeichte Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie

oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein

und regelmäßig nachgeeicht werden.

Die Nacheichung erfolgt nach den jeweiligen gesetzlichen Bestimmungen der Län-

der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2

Jahre.

Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

•Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig.

5 BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010

Hinweise zu geeichten Wägesystemen

BFB, IFB, KFB-TM, UFB:

Position Siegelmarken und Justierschalter

1. Selbstzerstörende Siegelmarke

2. Justierschalter

3. Abdeckung Justierschalter

4. Selbstzerstörende Siegelmarke

KFN-TM, SFB, UFN:

Zugang zur Leiterplatte:

•Siegelmarke entfernen

•Anzeigegerät öffnen

•Zur Justage/Zugang zum Menü muss der Jumper [J] lt. Abb. auf beide Stifte

gesetzt werden.

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010 6

GB KERN BFB_IFB_KFx-TM_SFB_UFx

Version 1.0 02/2010

Supplementary instructions

1 Adjustment

As the acceleration value due to gravity is not the same at every location on earth,

each display unit with connected weighing plate must be coordinated - in compliance

with the underlying physical weighing principle - to the existing acceleration due to

gravity at its place of location (only if the weighing system has not already been ad-

justed to the location in the factory). This adjustment process must be carried out for

the first commissioning, after each change of location as well as in case of fluctuating

environment temperature. To receive accurate measuring values it is also recom-

mended to adjust the display unit periodically in weighing operation.

•Access to menu block “P2 CAL” / ”P3CAL” is locked in verified weighing

systems.

KERN BFB, IFB, KFB-TM, UFB

Access to menu requires breaking of seal and activation of adjustment

switch (See chpt 2).

KERN SFB, KFN-TM, UFN

In order to access the menu you will have to short-circuit the two con-

tacts of the circuit board with a jumper (See chpt 2).

Attention:

The instrument will have to be reverified by a bureau of standards and a

new seal attached if a seal was broken before applications subject to

verification can be recommenced.

Please follow verification instructions (See chpt 2.).

•The applied adjustment weight depends on the weighing system's ca-

pacity. Carry out adjustment as near as possible to the maximum weight

of the weighing system. Info about test weights can be found on the

Internet at: http://www.kern-sohn.com

•Observe stable environmental conditions. Warm-up time required for

stabilisation.

7 BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010

1.1 KERN BFB, IFB, KFx-TM, UFx, SFB verified models:

ÖSwitch on instrument and press during self-test.

ÖPress , , in turn and the first menu block “PO

CHK“ will appear.

ÖPress repeatedly until “P2 CAL“ appears.

ÖPress and the first menu item “COUNT“ will appear.

KERN BFB, IFB, KFB-TM, UFB:

At verified scales press first the adjustment switch.

ÖPress repeatedly until “CAL“ appears.

ÖPress .

ÖWait for stability display, then press . Ensure that there

are no objects on the weighing plate.

ÖThe currently set adjustment weight will be displayed.

ÖChange by pressing the navigation keys (See manual chpt

2.1.1); select desired setting; currently enabled digit will be

flashing.

ÖAcknowledge by .

ÖCarefully place adjusting weight in the centre of the weighing

plate. Wait for stability display, then press .

ÖAfter the adjustment the balance will carry out a self-test.

Remove adjusting weight during self test,

balance will return into weighing mode automatically.

In case of an adjustment error or incorrect adjusting weight

the display will show an error message, repeat adjustment

process.

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010 8

1.2 KERN SFB non-verifiable models:

ÖSwitch on instrument and press during self-test.

ÖPress , , in turn and the first menu block “PO

CHK“ will appear.

ÖPress repeatedly until “P3 CAL“ appears.

ÖPress and the first menu item “COUNT“ will appear.

ÖPress repeatedly until “CAL“ appears.

ÖPress . If necessary press repeatedly until “nonLin“

appears.

ÖPress . Ensure that there are no objects on the weigh-

ing plate.

ÖWait for stability display, then press .

ÖThe currently set adjustment weight will be displayed.

ÖChange by pressing the navigation keys (See manual chpt

2.1.1); select desired setting; currently enabled digit will be

flashing.

ÖAcknowledge by .

ÖCarefully place adjusting weight in the centre of the weighing

plate. Wait for stability display, then press .

ÖAfter the adjustment the balance will carry out a self-test.

Remove adjusting weight during self test,

balance will return into weighing mode automatically.

In case of an adjustment error or incorrect adjusting weight

the display will show an error message, repeat adjustment

process.

9 BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010

2 Verification

General introduction:

According to EU directive 90/384/EEC balances must be verified if they are used as

follows (legally controlled area):

e) For commercial transactions if the price of goods is determined by weighing.

f) For the production of medicines in pharmacies as well as for analyses in the

medical and pharmaceutical laboratory.

g) For official purposes.

h) For manufacturing final packages.

In cases of doubt, please contact your local trade in standard.

Verification notes:

An EU Qualification Approval is in existence for verified weighing systems. If a bal-

ance is used where obligation to verify exists as described above, it must verified and

re-verified in regular intervals.

Reverification is carried out according to relevant national statutory regulations. The

validity for verification of balances in Germany is e.g. 2 years.

The legal regulation of the country where the balance is used must be observed!

•Verification of the weighing system is invalid without the "seal".

BFB_IFB_KFx-TM_SFB_UFx-ZB-def-1010 10

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Escala de KERN

KERN

KERN KERN MPB Manual de usuario

KERN

KERN MBC Series Manual de usuario

KERN

KERN EOE Manual de usuario

KERN

KERN KFP_V20 Manual de usuario

KERN

KERN MFB series Manual de usuario

KERN

KERN VHM_M Manual de usuario

KERN

KERN EOB B Series Manual de usuario

KERN

KERN PFB 120-3 Manual de usuario

KERN

KERN ABT series Manual de usuario

KERN

KERN RFC Series Manual de usuario

KERN

KERN EOE-XL Series Manual de usuario

KERN

KERN MPD_M-BA-e-1211 Manual de usuario

KERN

KERN CXP 150K10 Manual de usuario

KERN

KERN HCD 60K-2 Manual de usuario

KERN

KERN MWA-M Manual de usuario

KERN

KERN PKS 200-3 Manual de usuario

KERN

KERN PBJ 420-3M Manual de usuario

KERN

KERN TKFP 3V20M-A Manual de usuario

KERN

KERN MCB Series Manual de usuario

KERN

KERN 20K10 Manual de usuario

KERN

KERN EMB-V Manual de usuario

KERN

KERN EMB-S Series Manual de usuario

KERN

KERN ABT series Manual de usuario

KERN

KERN 1500-2M Manual de usuario

Manuales populares de Escala de otras marcas

AWS

AWS ZEO-50 Manual de usuario

Gima

Gima Glass Body Fat Analyzer Manual de lista de piezas

Seca

Seca 374 Manual de usuario

TEC

TEC TEC SL59 SERIES Manual de usuario

Axis

Axis B/E Series Manual de usuario

Alecto

Alecto ACW-40 Manual de usuario

Rice Lake

Rice Lake MSI-4260 IS Manual de usuario

IKA

IKA RCT basic safety control Manual de usuario

ADE

ADE M20011 Manual de usuario

Duronic

Duronic KS3000 Manual de usuario

Digi

Digi SM-720 Manual de usuario

Cardinal

Cardinal CS Series Manual de usuario

Korona

Korona Kastella Manual de usuario

A&D

A&D FC-50Ki Manual de usuario

BDA

BDA CAMARGUE Manual de usuario

Tanita

Tanita HD-357 Manual de usuario

Leifheit

Leifheit 03173 Manual de usuario

Lumme

Lumme LU-1340 Manual de usuario
