DE Einbau- und Bedienungsanleitung
Timer
Figur 686 02 012
Gültig ab Hardware-Version 1.01
!
EN Installation and operating instructions
Timer
Figure 686 02 012
Applies starting with hardware version 1.01
2
15
2/32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de
DE Inhalt
Sicherheitshinweise 3
Technische Daten 4
KHS Timer Kombinationsmöglichkeiten 6
Anwendungsbeispiele 7
· Absicherung eines Gebäudes mittels KHS Timer-Set 7
· Zeitgesteuerter Wasseraustausch mit KHS Timer-Set in einem Trinkwassersystem 7
· Automatisch auslösender Wasserwechsel mit der KHS Spülgruppe in Verbindung
mit dem KHS Timer 8
Funktion und Betriebsarten 9
1 Montage 10
1.1 Montage KHS Timer 10
1.2 Montage KHS VAV Vollstromabsperrventile 10
2 Elektrischer Anschluss KHS Timer: 10
2.1 Klemmenbeschreibung: 10
2.2 Anschluss Spannungsversorgung Klemmen-Pos. 3 (L), 4 (N), 6 (PE) 11
2.3 Anschluss VAV mit Stellantrieb Figur 686 04 11
2.4 Anschluss VAV mit Federrückzug-Stellantrieb Figur 686 05 | 685 15 11
2.5 Anschluss KHS Freier Ablauf mit Überlaufüberwachung Figur 688 00 12
2.6 Beispiele Nutzung potentialfreies Alarmrelais 12
3 Bedienung | Menüführung 13
3.1 Menübedienung 13
3.2 Funktionsprüfung / Handfunktion des Ventils 13
3.3 Ersteinstellung bei Inbetriebnahme 13
3.4 Auswahl des Stellantriebs 14
3.5 Programmieren des Timers 14
3.6 Alarm quittieren 15
3.7 Übersicht Ablaufplan 16
© www.kemper-olpe.de – 11.2021 / K410068602012-00 – 3/32
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen
folgen! Anleitung immer an den aktuellen
Anlagenbetreiber weitergeben und zur späteren
Verfügung aufbewahren!
Warnung! Montage nur durch sachkundige,
qualizierte Fachkraft. Voraussetzung für die
Handhabung der Steuerung ist der Einsatz von
fachlich geschultem Personal (siehe EN 50 110-1,
im Bereich ELT als auch Trinkwasserinstallationen
nach TRWI DIN EN 806, DIN 1988).
Vor Inbetriebnahme ist sicherzustellen, dass die
Trinkwasser- und Elektro-Installation fachgerecht
erstellt sind:
- die Anschlüsse sach - und fachgerecht durchge-
führt wurden und
- die Anlage fachgerecht abgesichert ist.
Es sind die gültigen Vorschriften (ELT, SAN...)
sowie die Vorschriften der örtlichen Energieversor-
ger zu beachten.
Warnung! Nationale Normen und Vorschriften
zur Unfallverhütung sind vorrangig zu befolgen.
Verwendung
Das KHS Timer-Set dient:
- zum zeitgesteuerten Wasserwechsel endstän-
diger oder selten durchströmter Rohrleitungs-
abschnitte.
- zum Spülen oder Absperren des trinkwasser-
führenden Systems.
- zum Anschluss einer Überlaufüberwachung
und max. 10 parallel betriebenen Vollstrom-
absperrventilen.
- in Kombination mit Fig. 685 15 zudem als end-
ständige Auslaufarmatur (auch ohne Durchuss-
mengenbegrenzer) bis 5 m/s.
Das Produkt ist ausschließlich für den beschriebe-
nen Zweck zu verwenden.
Benutzen Sie das KHS Timer-Set
- nur in einwandfreiem Zustand
- bestimmungsgemäß
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch.
- eigenständiger Modikation am Produkt.
- sonstiger fehlerhafter Bedienung.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise in
der Anleitung. Nichtbeachten der Warnhinweise
kann zu Verletzungen oder Sachschäden führen!
Kennzeichnung wichtiger Warnhinweise:
Gefahr! Elektrischer Strom!
Kennzeichnet Gefahren, die schwere
oder tödliche Verletzungen zur Folge
haben können.
Hinweis! Kennzeichnet Ge-
fahren, die zu Schäden an der
Anlage oder Funktionsstö-
rungen führen können.
Wichtige Hinweise für den
Anlagenbetreiber
Es wird eine jährliche Funktions-
prüfung empfohlen.
Sicherheitshinweise für Montage und Inbetriebnahme
4/32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de
Entsorgung
Örtliche Vorschriften zur Abfall-
verwertung bzw. -beseitigung
sind zu beachten. Produkt darf
nicht mit normalem Haushalts-
müll, sondern muss sachgemäß
entsorgt werden.
Gefahr!
Elektroinstallation nur durch
Elektrofachkraft!
Hinweis! Sehr starke Magnetfelder
können die Funktion beeinträchtigen.
Interferenzen lassen sich unter Beachtung folgen-
der Installationsregeln vermeiden:
- Die Steuerung nicht in der Nähe induktiver
Lasten (Motoren, Transformatoren, Schütze usw.)
montieren.
- Einspeisung über einen getrennten Netzstrom-
kreis (bei Bedarf mit Netzlter).
- Induktive Lasten müssen mit Schutzeinrichtung-
en zum Abbau von Überspannungen ausgerüstet
werden (Varistoren, RC-Filter).
Bei Einsatz der Steuerung zusammen mit anderen
Geräten in einer Anlage muss geprüft werden, ob
hierdurch Störsignale emittiert werden.
Starre Leitungen müssen zur Verkabelung eine
Schlaufe bilden, sodass kein Druck auf den Klem-
men lastet und sich das Gehäuse ohne Wider-
stand verschließen lässt.
Technische Daten
[mm]
Eigenschaften
Aufputzgehäuse 160x79x58 für die Wandmontage mit Kabel-Verschlusstopfen
Schutzart IP54
Anschlussleistung Steuerung 3 W + Leistung Spülventil(e)
Stromversorgung 230 V AC 50/60 Hz max. 3,15 A
Vorsicherung max. 16 A
Anzeige LCD Display 1x16 Zeichenfelder
Sicherheitshinweise für Montage
© www.kemper-olpe.de – 11.2021 / K410068602012-00 – 5/32
...Eigenschaften
Bedienung Tasten AUF|AB, OK, Hand
Umgebungstemperaturbereich 0 °C - 50 °C
Luftfeuchtigkeit 0-90% nicht kondensierend
Alarmmeldung Akustisch über Summer | Optisch über LED | Alarmkontakt über
potential- freies Relais
Alarmselbsthaltung Rücksetzen des Alarms durch Fehlerquittierung am Gerät
Zeitsteuerung Echtzeituhr mit einstellbaren Tages- und Wochenprogrammen,
automatische Umschaltung Sommer-/Winterzeit
Elektrischer Anschluss schraubenlose Federzug-Kabelklemmen mit Betätigungshebel
Handbetrieb Ventile können über Steuerung manuell geöffnet bzw.
geschlossen werden
Schaltleistung Ventil-Relais max. 230 V, 2A
Potentialfreies Alarmrelais max. 230 V, 2 A
mögliche Anzahl KHS VAV nach Darstellung (Anwendungsbeispiele Pos. 1) 1 bis 10
Stück parallelbetrieben über Elektro-Unterverteilung
mögliche Anzahl Spülventile nach Darstellung (Anwendungsbeispiele Pos. 2) 1 Stück
Rückstauerkennung über Freien Ablauf mit Überlaufüberwachung
Werkstoffe
Gehäuse Steuerung ABS
Zubehör
KHS Spülgruppe 230 V
Figur 684 04
KHS VAV mit Stellantrieb 230 V
Figur 686 04
KHS VAV mit Federrückzug-Stellantrieb 230 V (DN 15 - DN 32)
Figur 686 05
KHS VAV mit Federrückzug-Stellantrieb 230 V (DN 32 - DN 50)
Figur 685 15
KHS Freier Ablauf mit Überlaufüberwachung
Figur 688 00
DMB Durchflussmengengerenzer
Figur 697
Dämmschalen für Vollstromabsperrventile
Figur 471 19
6/32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de

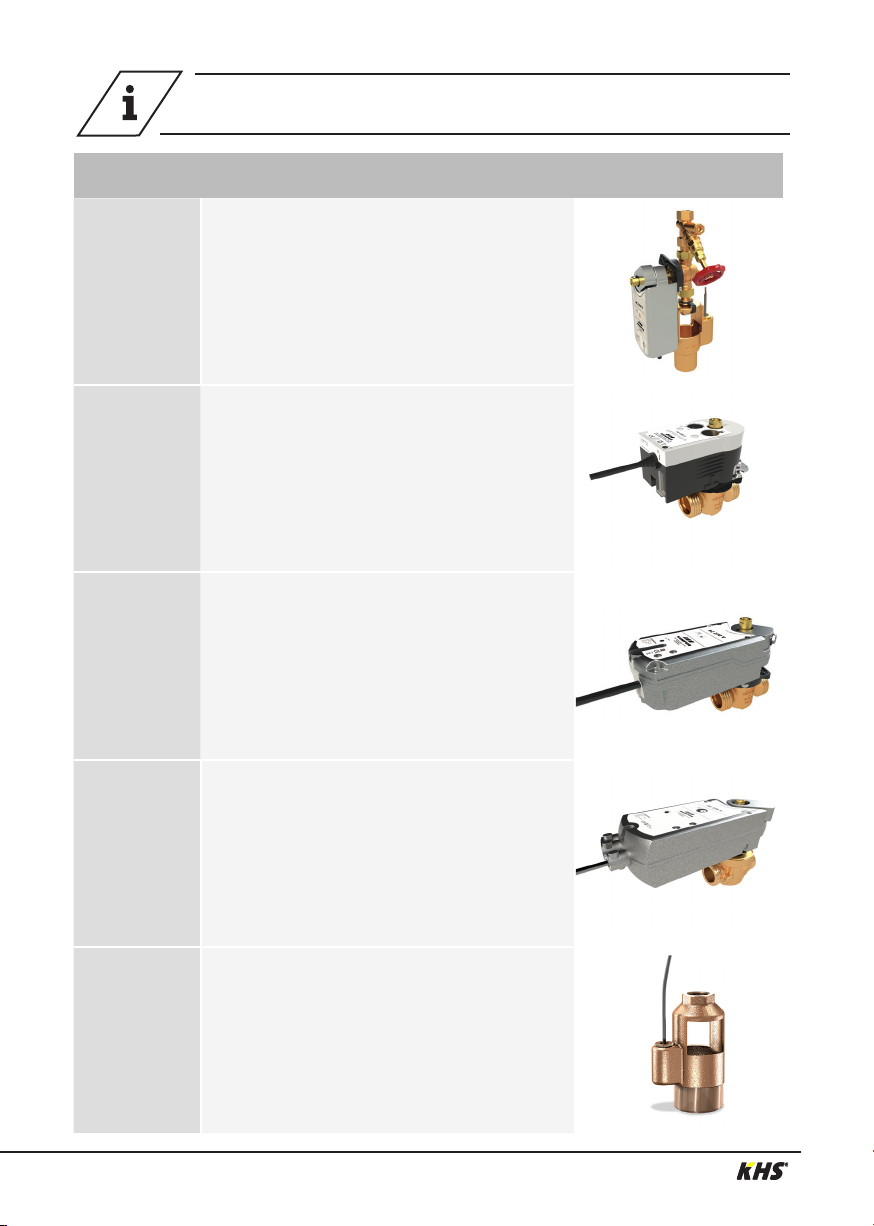

Kombinierbar mit:
Fig. 684 04 KHS Spülgruppe 230 V
Fig. 686 04 KHS VAV Vollstrom-Asperrventil mit Stellantrieb
230 V
Fig. 686 05 KHS VAV-PLUS Vollstrom-Absperrventil mit
Federrückzug-Stellantrieb 230 V
Fig. 685 15 KHS VAV-PLUS Vollstrom-Absperrventil mit
Federrückzug-Stellantrieb 230 V
Fig. 688 00 KHS Freier Ablauf mit Überlaufüberwachung
KHS Timer Kombinationsmöglichkeiten
1.
Absicherung eines Gebäudes mittels KHS Timer Set
Das KHS Timer-Set ermöglicht ein automatisches
Absichern des Gebäudes bei längerer Abwesenheit
oder bei Verlassen.
©www.kemper-olpe.de – 11.2021 / K410068602012-00 – 7/32
Ventil mit Stellantrieb
(1 - max. 10 Stück)
KHS Timer
2.
Das KHS Timer-Set ermöglicht einen automatischen
Wasseraustausch in nicht bestimmungsgemäß
genutzten Trinkwasserleitungen. Mittels 16 Timer-
programmen besteht die Möglichkeit, verschiedene
Spülzeiten zu hinterlegen.
Ventil mit Federrückzug-
Stellantrieb
(1 - max. 10 Stück)
Freier Ablauf mit Überlauf-
überwachung
DN 15-20
KHS Timer
Die Option zum Anschließen eines Freien Ablaufs
mit Überlaufüberwachung ermöglicht das automa-
tische Schließen des Spülventils bei Rückstau.
Gleichzeitig wird ein optisches und akustisches
Warnsignal vom KHS Timer abgegeben.
Es besteht die Einstellmöglichkeit von 16 Timer-
programmen zum Festlegen der Wasserabsperr-
und Öffnungszeitpunkte.
Anwendungsbeispiele
Zeitgesteuerter Wasseraustausch mit KHS Timer-Set in einem Trinkwassersystem
1
2
1
1
1
2
3
2
1
2
1
3
8/32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de
Das gleichzeitige Öffnen mehrerer Spülventile
kann je nach Anzahl der Ventile und Durch-
usswerte dazu führen, dass der Fließdruck im
Trinkwassernetz unzulässig stark abfällt.
Fig. 684 04 - 230 V
Pos. Bezeichnung Bestellnr.
1
WESER Freistrom-Absperrventil, mit Entleerstopfen
1900401500
2VAV Vollstrom-Absperrventil 6860G01500
3
Federrückzug-Stellantrieb 230 V
6860000700
4
Freier Ablauf mit Überlaufüberwachung
6880201500
3. Wasserwechsel exemplarisch mit der KHS Spülgruppe in Verbindung mit dem
KHS Timer
Die KHS Spülgruppe dient für einen automatisch
auslösenden, turbulenten Wasserwechsel in
Trinkwasserleitungen bis DN 100 (bei DMB 20l/
min), zur Sicherstellung des bestimmungsgemä-
ßen Betriebs.
Mittels 16 Timerprogrammen besteht die Möglich-
keit, verschiedene Spülzeiten zu hinterlegen.
© www.kemper-olpe.de – 11.2021 / K410068602012-00 – 9/32
Die Betriebsarten Spülen und Sichern müssen
nicht separat eingestellt werden. Der Benutzer
wählt die gewünschte Betriebsart durch die Positi-
onierung des Ventils an der entsprechenden Stelle
und durch die Einstellung des Timers.
Beispiel Spülen:
Ventil endständig verbaut, Timer Mo., Mi., Fr. um
6:00 Uhr auf und um 6:05 Uhr zu.
Beispiel Sichern:
Ventil am TW-Eingang des zu sichernden Bereichs/
Timer Mo. bis Fr. um 6:00 Uhr auf, um 18:00 Uhr
zu.
Funktion und Betriebsarten
1
1.1
2
2.1 Übersicht Platine | Klemmenbeschreibung
10/32 – K410068602012-00 / 11.2021 – © www.kemper-olpe.de
KHS Timer
Die KHS Timer-Steuerung ist für die Wandmontage
vorgesehen. Das Gehäuse besitzt 4 Befestigungs-
löcher ø 4 mm in einem Abstand von b = 148 mm
und h = 50 mm.
Zur Montage den Deckel öffnen und das Gerät
an der Wand festschrauben. Nach der Gehäu-
semontage sind die erforderlichen elektrischen
Anschlüsse vorzunehmen.
Anschluss Spannungsversorgung
Anschluss Freier Ablauf Schwimmerschal-
ter Überlaufüberwachung
Alarmrelais
1.2 KHS VAV Vollstrom-
Absperrventile
Siehe separate Einbau- und Bedienungsanleitun-
gen Figur 686 04 oder Figur 686 05.
Anschluss
Ventil Anschlüsse
}
}
}
Einbau und Montage
Elektrischer Anschluss KHS Timer
5
3
2
4 5 1 2 6 3 7 8
6
7
9
8
9
4
1
