Kathrein MSK 15 Instrucciones de montaje

Mode d'emploi

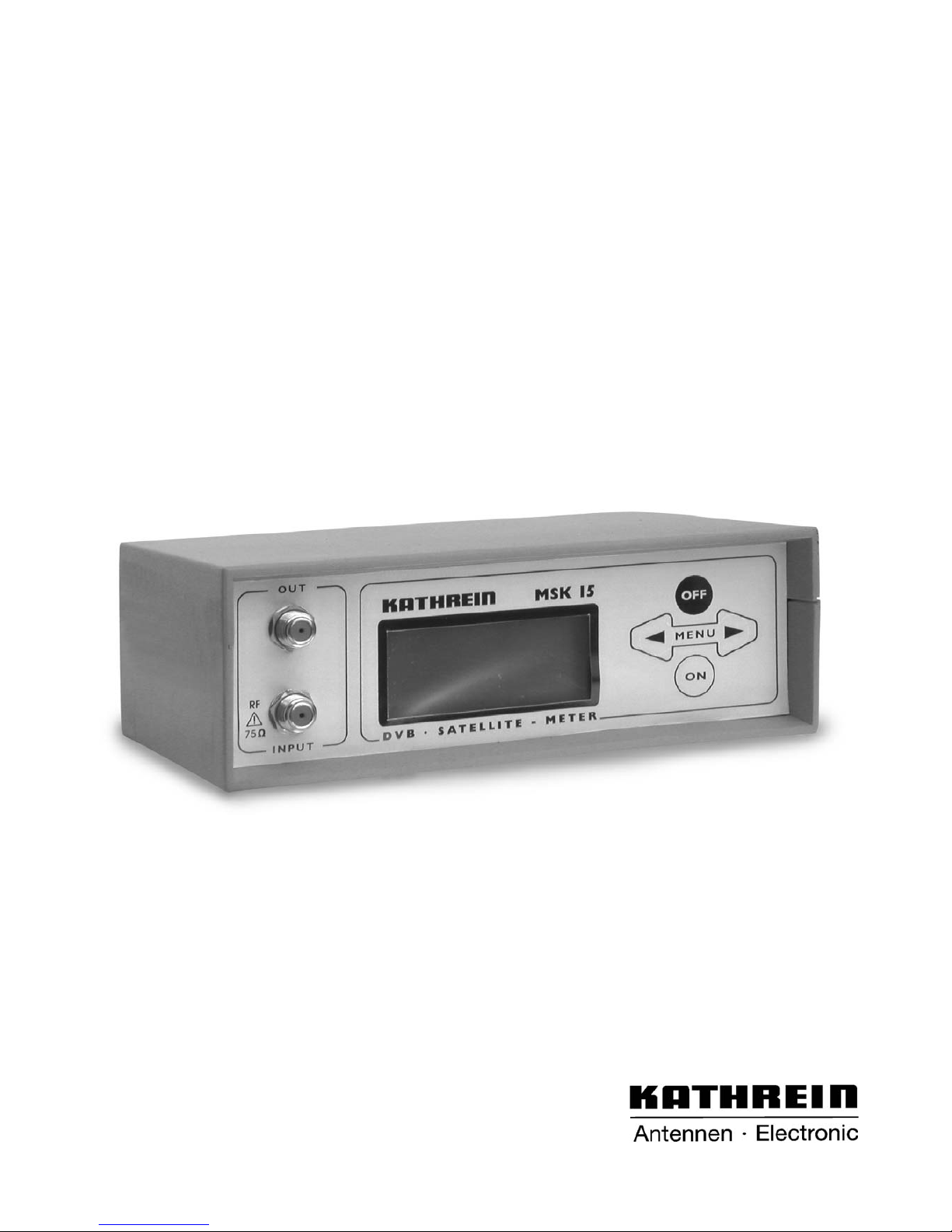

Sat-Meter MSK 15

Référence: 21710013

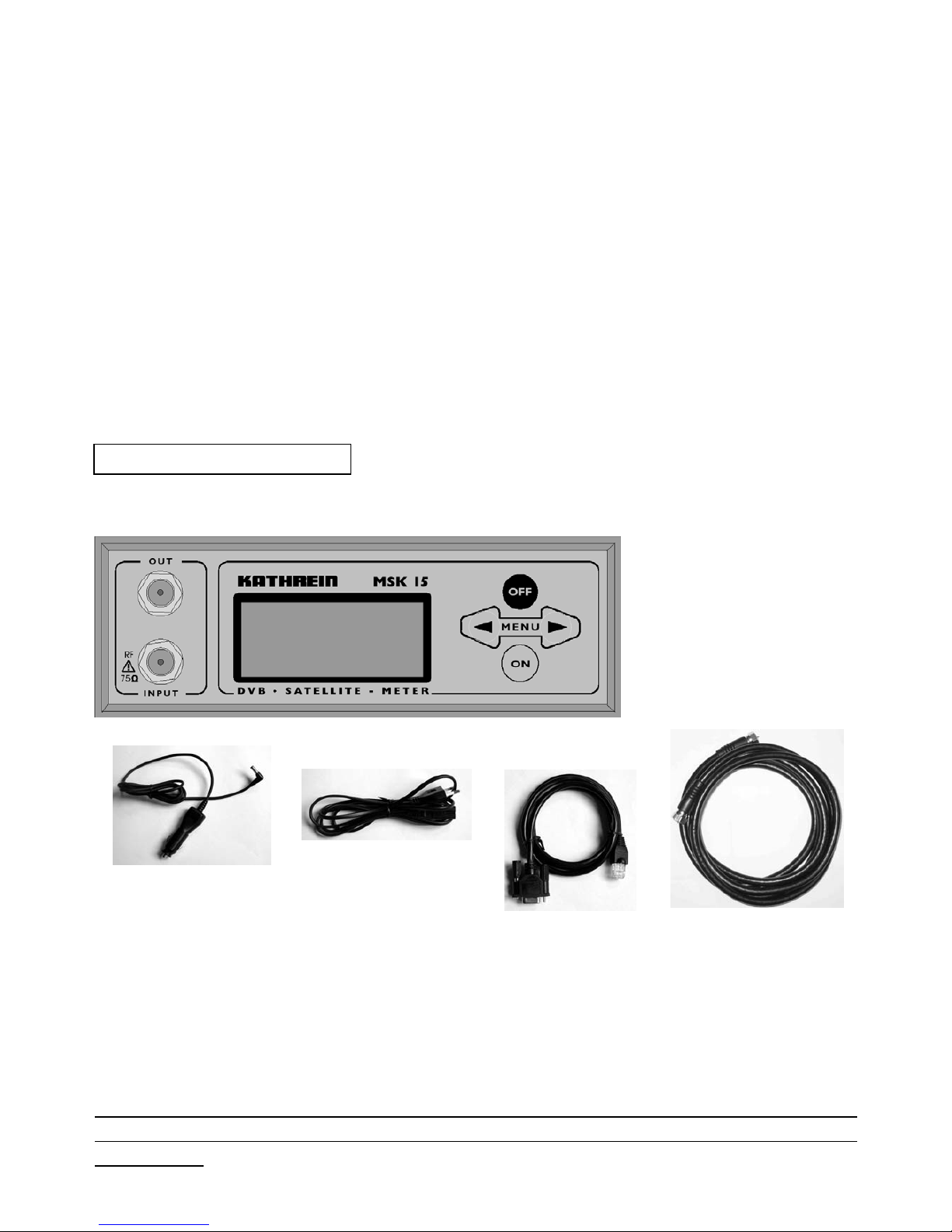

Fourniture standard

Il est possible de reprogrammer la liste des satellites pour y intégrer les satellites qui vous

intéressent et qui n'étaient pas sur la liste originale. La procédure est décrite plus bas.

L'appareil dispose de quatre modes de service: CHARGER, MESURER, INSTALLER/REGLER

et PROGRAMMER.

MSK 15 avec batterie

rechargeable, sacoche de

transport et bandoulière

Câble de charge

auto

Câble de charge

secteur

Câble de connex-

ion à PC

Le MSK 15 est fourni en standard avec: mode d'emploi, appareil de mesure, sacoche de trans-

port, câbles de charge auto et secteur, câble coaxial F-F, câble de connexion à PC (pour inter-

Respectez l'environnement lors de l'élimination du matériel d'emballage.

Attention: Il y a des risques d'étranglement avec la bandoulière! Ne passez

l'appareil autour du cou que lorsque vous avez une position parfaitement sta-

ble et sûre.

Câble coaxial F-F pour

connexion à LNB

Chargement de la batterie

La batterie doit être chargée 24 heures avant la mise en service.

Chargez également la batterie lorsque l'appareil est resté longtemps inutilisé. Il est recom-

mandé de charger régulièrement l'appareil toutes les trois semaines.

Le remplacement de la batterie est très simple: retirez la sacoche et ouvrez la trappe à l'arrière

de l'appareil. Détachez les connexions de la batterie. L'affichage de la batterie indique alors 0

%, même si une batterie déjà partiellement chargée a été installée. Cela est dû à l'interruption

du contrôle de la batterie et au manque de calibrage. La batterie doit donc être complètement

chargée pour étalonner l'affichage de la batterie.

La procédure de charge peut se faire à l'aide d'une batterie d'un véhicule ou sur le secteur.

Remarque: Le MSK 15 ne peut pas être utilisé pendant la charge de la batterie.

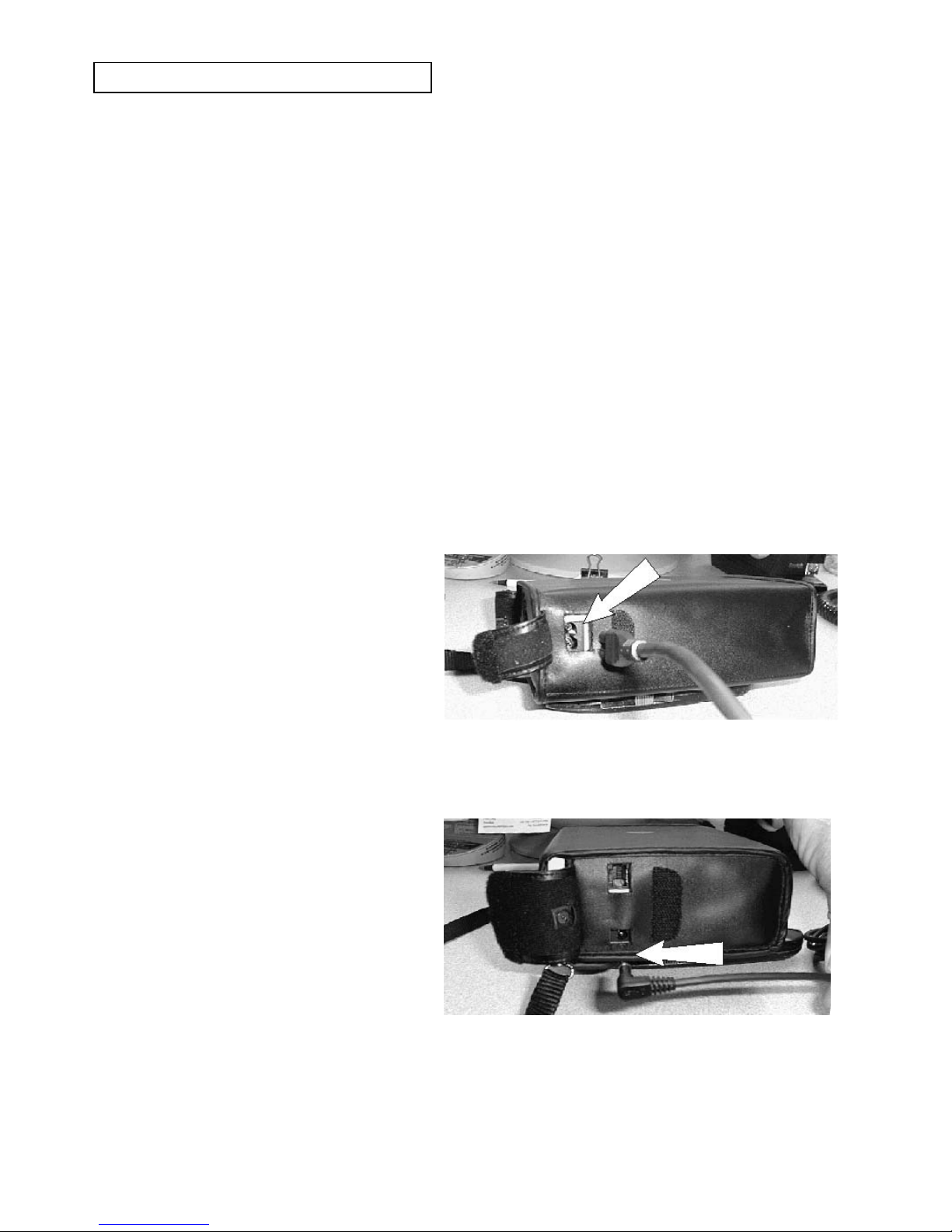

Charge sur le secteur

Ouvrez la trappe à l'arrière du MSK 15,

enfichez une extrémité du câble de charge

secteur dans la prise dégagée par la

trappe ouverte et l'autre extrémité dans la

prise secteur.

La batterie est entièrement chargée

lorsque l'affichage du MSK 15 indique

"100 % charge normale".

Charge sur la batterie d'un véhicule

(câble de charge auto)

La prise de charge (12 VDC) est située

sur le côté droit du MSK 15. Reliez une

extré-mité du câble de charge à cette

prise et l'autre extrémité à la prise 12 V

(allume-cigarette) du véhicule. Tenez

compte que, sur certains véhicules, cette

prise n'est alimentée que lorsque le

moteur tourne.

N'employez que ce câble pour charger la

batterie. D'autres câbles peuvent détérior-

er le MSK 15 et entraîner par conséquent

la perte de la garantie.

Une fois entièrement chargé, le MSK 15 peut rester connecté à la source de charge pendant une

période prolongée sans subir de dégâts.

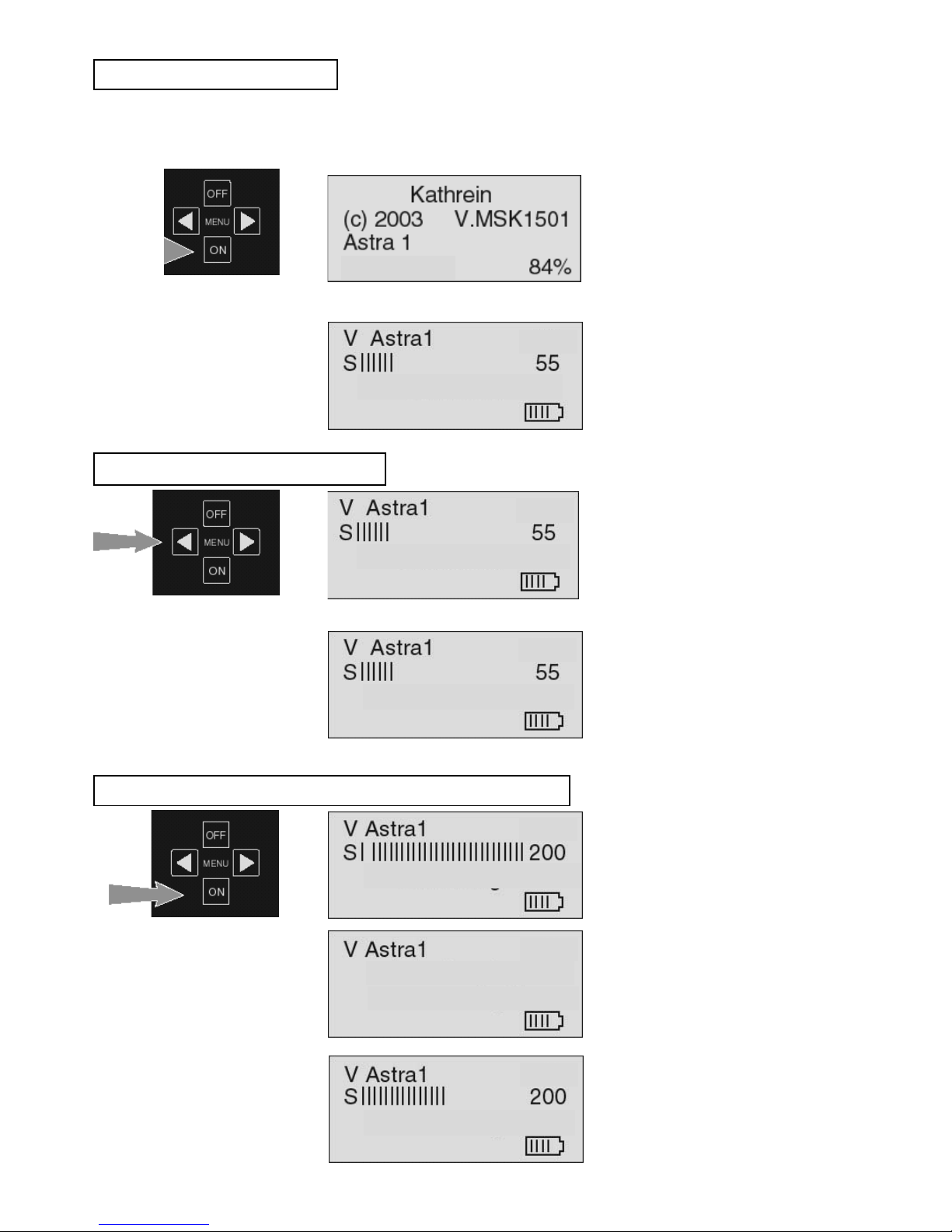

Mise sous tension

Reliez l'entrée du MSK 15 (INPUT) au LNB de votre antenne parabolique. Orientez l'antenne

sur l'azimut du satellite souhaité.

Sur l'afficheur (LCD) apparais-

sent le numéro de la version, la

liste des satellites et l'état de la

batterie, ensuite apparaît auto-

matiquement l'affichage suivant.

Appuye

z pen-

dant 5

secon-

des

Le deuxième affichage présente

le premier satellite dans le

menu, la polarisation, le degré

de longitude du satellite, le sig-

nal HF, l'état de la batterie et

"cherche satellite" (Recherche)

tant que le satellite n'a pas été

trouvé.

“S”= signal HF

Etat de la batterie

Polarisation Satellite Degré de longitude

Sélection d'un satellite

Flèche gauche / droite =

sélection d'un satellite

Durch Scrollen im Speicher su-

chen Sie den gewünschten Sa-

telliten. Im Beispiel wurde der

Astra1 bei 19° Ost mit vertikaler

Polarisation gewählt.

L'afficheur indique un faible sig-

nal HF "S" et le message suiv-

ant "cherche satellite".

Continuez de tourner lentement

l'antenne jusqu'à ce que le sig-

nal HF "S" augmente, l'appareil

émette un bip et indique "trou-

vé".

Diminuer la barre d'affichage HF "S"

Si la barre "S" (signal HF) rem-

plit toute la ligne, appuyez une

fois sur ON.

Sur l'écran apparaît alors

"Atténuation auto" à la place de

la barre. L'appareil modifie l'af-

fichage "S".

Dès que la barre réapparaît, elle

est réglée sur la valeur moyenne

afin que la valeur maximale

puisse être facilement lisible.

Batterie

cherche satellite

Atténuation auto

19.2E

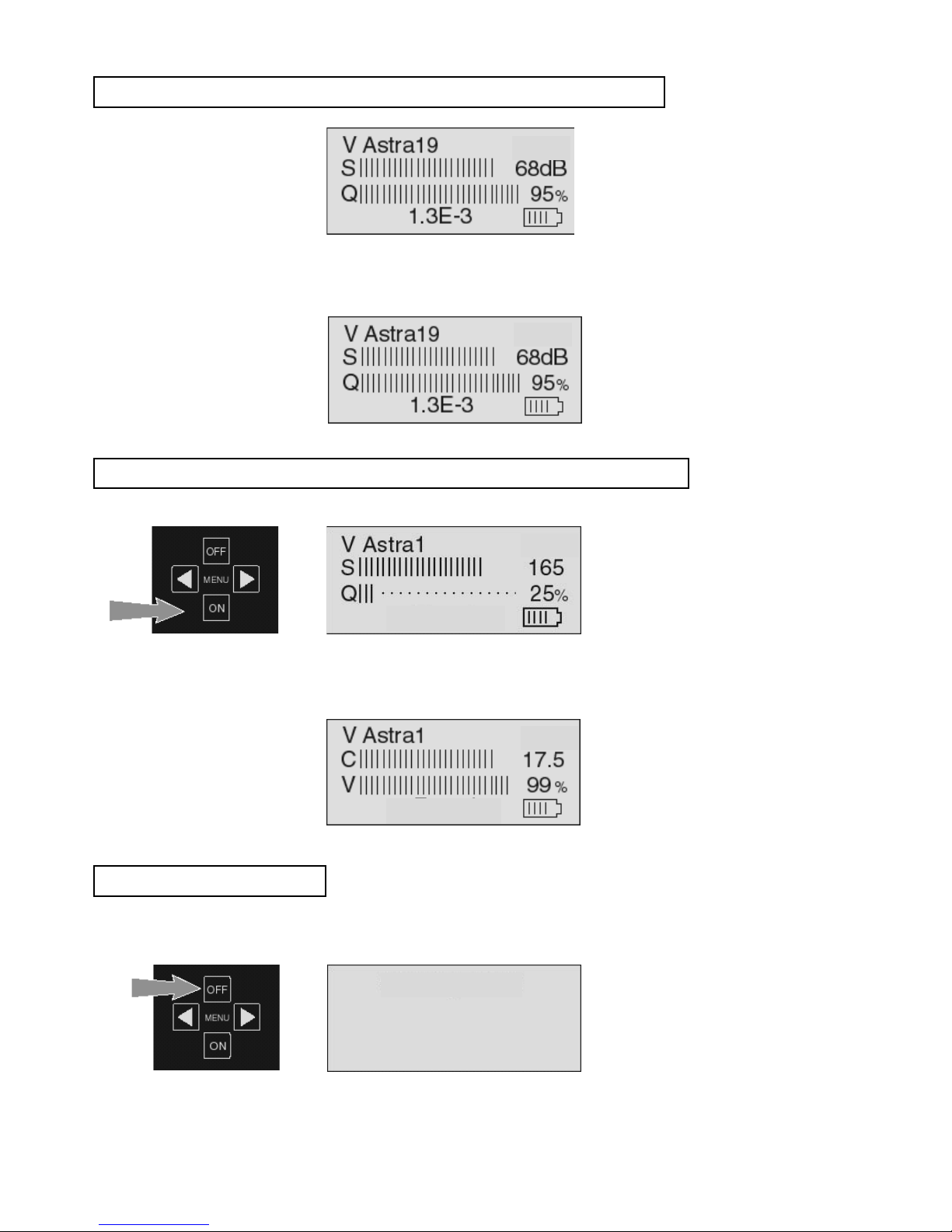

Orienter la parabole vers le satellite souhaité

Le calage sur Astra1 est terminé

en continuant de déplacer la

parabole afin d'approcher la

valeur maximale de "Q" et "S".

"Q" et "S" indiquent la valeur

maximale. Recommencez pour

l'autre polarisation et le même

satellite.

C'est tout!

Immobilisez l'antenne.

Maximisez "Q" et

recommencez pour

l'autre polarisation.

Rapport signal/bruit et valeur corrigée du BER

Appuyez

Remarque: "V" = taux

d'erreur binaire corrigé

selon Viterbi

"S" devient "C" et indique alors

le rapport signal/bruit en dB.

"Q" devient "V" et indique alors

le BER corrigé en pourcentage.

Mise hors tension

Appuyez sur OFF pour éteindre

le MSK 15. L'écran affiche

brièvement "Arrêt" puis s'éteint.

Appuyez

Déplacez la parabole

jusqu'à ce que le BER

ou "trouvé" apparaisse.

Remarque: "Q" =

Inverse Bit Error Rate

Le satellite correct est confirmé par la

valeur du BER (taux d'erreur binaire) ou

"trouvé".

Le MSK15 vous montre égale-

ment le rapport signal/bruit ainsi

que le BER "V" après la correc-

tion d'erreur. Dès que "trouvé"

apparaît appuyez une fois sur

ON.

L'écran indique le niveau HF

en mode linéaire.

Arrêt

trouvé

19.2E

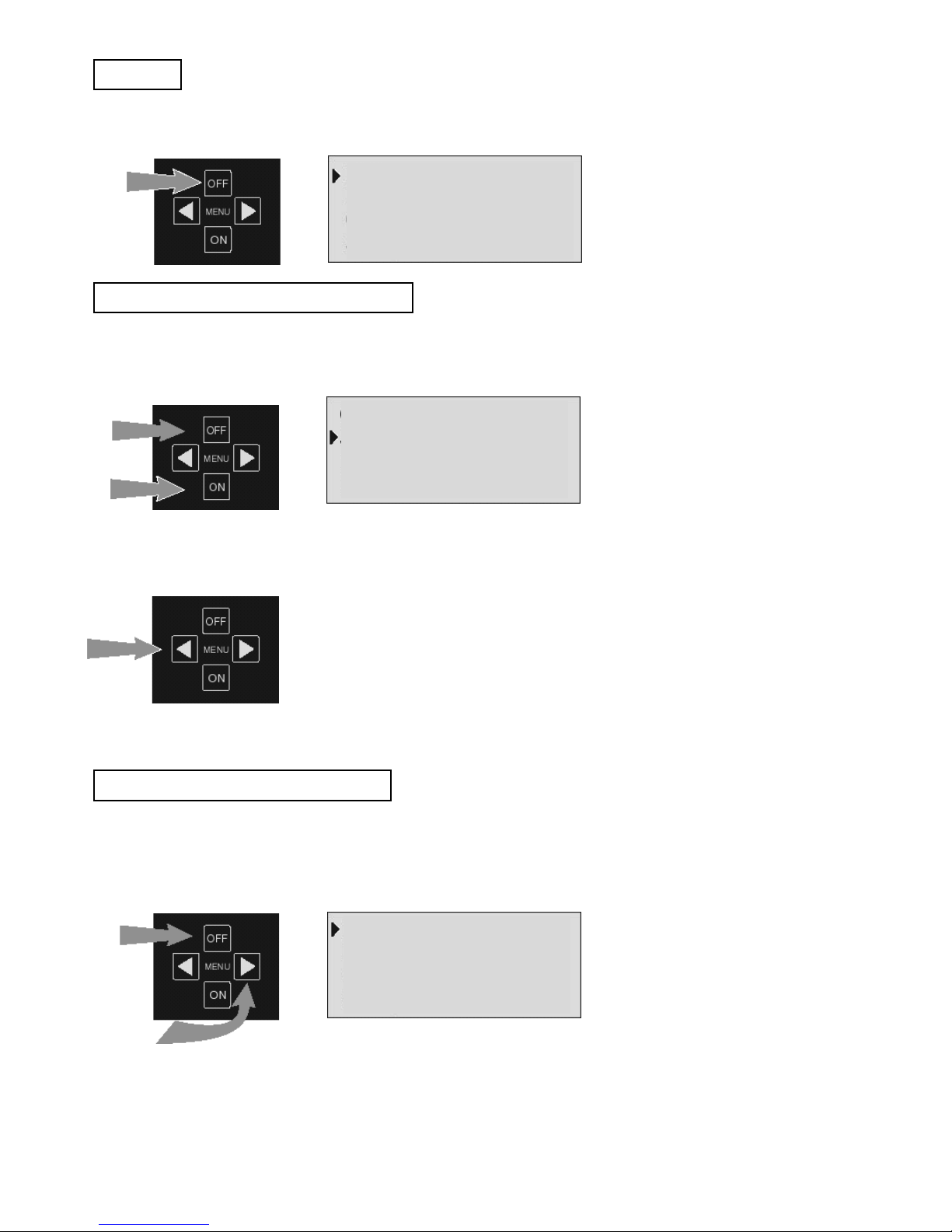

Régler

Appuyez pendant

5 secondes

Pour le mode Régler appuyez 5

secondes sur OFF jusqu'à ce

que le menu apparaisse.

La flèche indique la fonction sélectionnée

Changement de fonction

Arrêt automatique

sélectionné.

Appuyez sur haut /

bas pour choisir

une fonction

Appuyez sur les touches haut /

bas pour sélectionner la fonction

souhaitée.

Appuyez sur droite

ou gauche pour

changer de fonction

Quitter le mode Régler

Pour quitter le mode Régler:

avec la touche haut faites défiler

les fonctions jusqu'à Quitter et

appuyez sur la touche droite.

Appuyez jusqu'à ce

que le curseur soit

sur la première ligne.

Appuyez alors sur la

touche droite

Le curseur indique la fonction sélectionnée, appuyez sur droite

/ gauche pour changer de fonction. L'écran indique l'état de la

fonction. Le mode Régler comprend les fonctions suivantes:

1. Eclairage M/A

2. Ton M/A

3. Arrêt automatique après 0 à 20 minutes

4. Restaurer (sauf la langue)

5. Langue

6. Niveau HF en dBµV ou linéaire

7. Trouvé ou BER sous forme numérique

8. Affichage logarithmique ou linéaire de la barre Q

Quitter

Eclairage éteint

Ton coupé

Arrêt dans 6 min.

Ton activé

Arrêt dans 6 min.

Rest. générale

Allemand

Quitter

Eclairage éteint

Ton coupé

Arrêt dans 6 min.

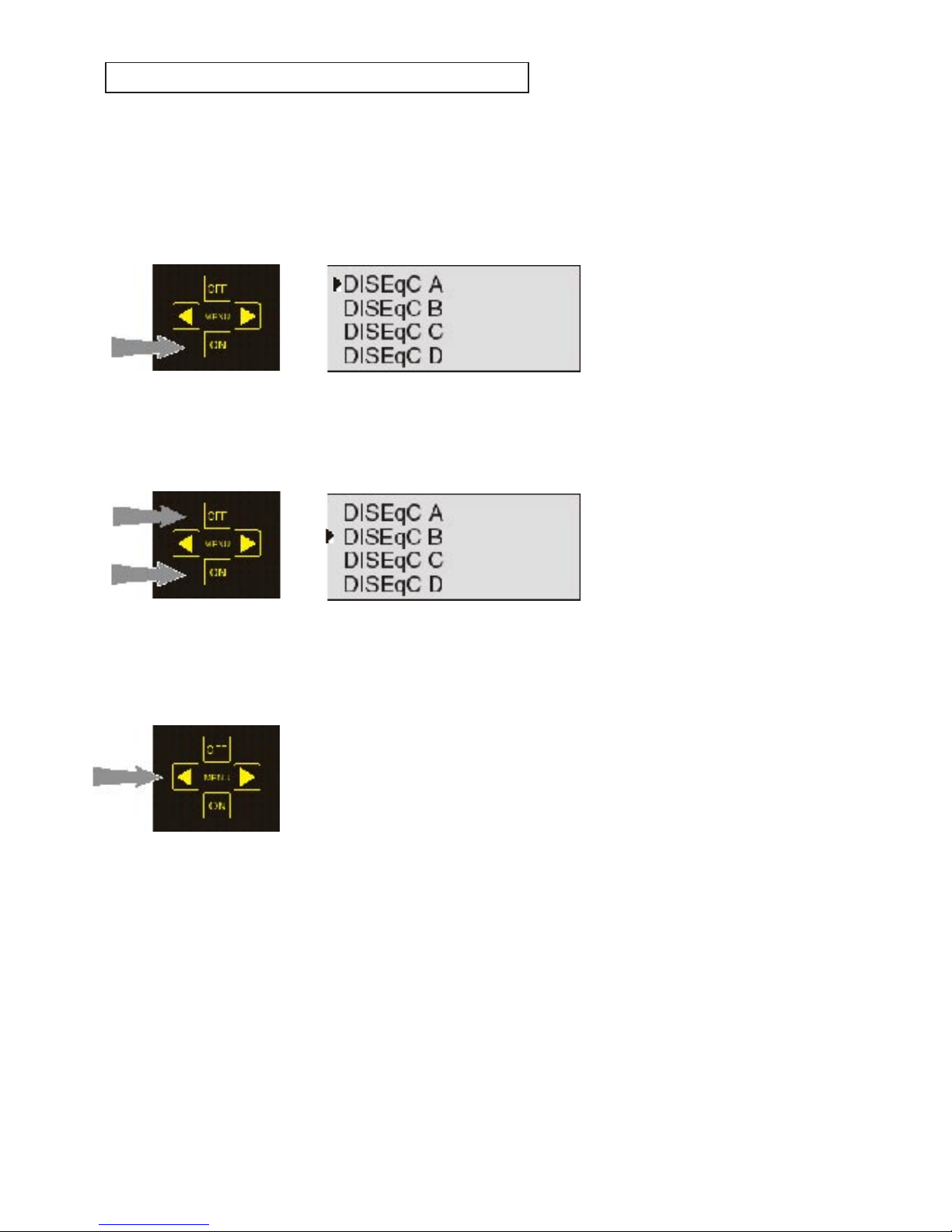

Emettre des instructions DiSEqC

Appuyez pen-

dant plus de 5

secondes

Si le LNB est alimenté par un

commutateur DiSEqC, il faut lui

envoyer l'instruction DiSEqC cor-

recte.

Pour sélectionner le transpon-

deur souhaité, appuyez pendant

plus de 5 secondes sur la tou-

che 'bas' pour afficher le menu

DiSEqC.

Appuyez sur la touche "haut" ou

"bas" pour choisir le commuta-

teur souhaité.

Appuyez sur haut

/ bas pour choisir

une position

Appuyez sur la touche

"droite" pour exécuter

l'instruction ou sur la

touche "gauche" pour

quitter.

Activez le commutateur en appu-

yant sur la touche "droite" ou

quittez la position avec la touche

"gauche". Si une instruction ine-

xacte a été envoyée, il est pos-

sible de reprendre la procédure

avec la touche "bas".

Remarque:

L'instruction n'est envoyée

qu'une seule fois et n'est pas

enregistrée, elle doit être déclen-

chée séparément pour chaque

transpondeur.

Les ordres DiSEqC du MSK 15 ne sont pas compatibles avec toutes les matrices. Une liste des

possibilités de commutation du MSK 15 sur les matrices Kathrein se trouve sur la dernière page de

cette notice d‘utilisation.

Télécharger et programmer des listes de satellites

Vous avez la possibilité d'adapter à vos besoins la liste de satellites chargée en usine dans la

mémoire du MSK 15.

Les mises à jour sont également disponibles dans l'internet à l'adresse:

http://www.esc-kathrein.de/download/

Vous y trouverez également des instructions sur la procédure à suivre.

La liste de satellites chargée en usine est remplacée par chaque liste téléchargée.

La mémoire du MSK 15 peut contenir 1 à 32 transpondeurs. Moins vous enregistrez de lignes de

la liste des utilisateurs, plus vous parvenez rapidement au transpondeur (satellite) que vous

voulez régler. N'oubliez pas que vous ne pouvez enregistrer qu'une seule liste dans le MSK 15.

Chaque liste déjà présente est effacée lors de la nouvelle programmation.

Configuration minimale

Vous avez besoin d'un ordinateur portable ou non avec

une interface série (COM 1, 2, 3 ou 4), Windows 98,

Windows 98ME, Windows NT, Windows 2000 ou

Windows XP et une connexion à l'internet.

Veuillez considérer que ni Kathrein-Werke KG ni nos

centres de distribution ne peuvent vous donner des ren-

seignements sur la configuration du logiciel ou du PC.

Contactez votre distributeur de matériel informatique si

vous avez des questions sur la configuration du port

COM.

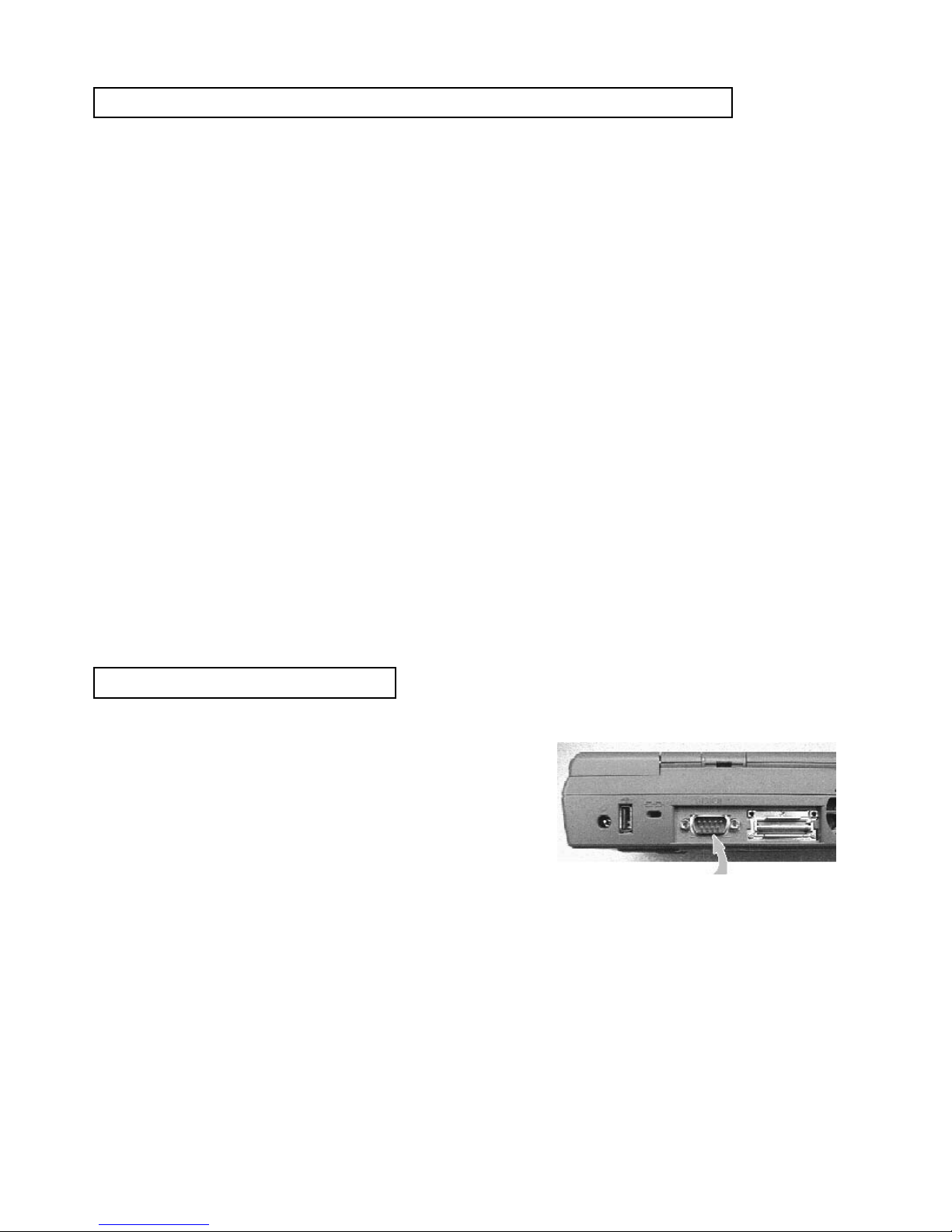

Port série (COM)

Caractéristiques techniques

Plage d'entrée HF 950 à 2150 MHz

Impédance d'entrée 75 ohms

Embase d'entrée Connecteur F

Tension de service du LNB 13 V pour V et 18 V pour H

Courant de service du LNB 250 mA

Protection contre court-circuit du LNB automatique / 500 mA

Plage du niveau d'entrée HF -65 dBm à 25 dBm

Achage du niveau en dBµV ou linéaire (256 niveaux)

Satellites enregistrés 32 transpondeurs (16 satellites)

Achage S/B (signal sur bruit) en dB

Taux de modulation 1 Msps~45 Msps

compatible DVB, bande C&Ku, MPEG,

Achage Acheur à cristaux liquides avec

éclairage

Achage du BER (barre) au choix, linéaire ou logarithmique

avant ou après Viterbi Achage

"TROUVE" ou valeur du BER

comme indication

Aide de réglage acoustique

Interface pour ordinateur Série RS 232

Batterie 7,2 V / 2,4 A NiMH

Circuit électronique intelligent

de charge avec détection de DV/dt charge rapide (4 h) ensuite main-

tien de la charge

Plage de la tension d'entrée 100-240 VAC / 0,3 A

Durée de service à pleine charge

(un seul LNB à 18 V) plus de 3 h

Décharge hors service ~24 jours

Les appareils électroniques ne doivent pas être mis dans la poubelle de la maison, mais

doivent être recyclés correctement selon la directive 2002/96/EG DU PARLEMENT ET DU

CONSEIL EUROPEEN du 27 janvier 2003 concernant les appareils électroniques et élec-

triques usagés.

Nous vous prions de mettre cet appareil à la ﬁ n de son utilisation dans un emplacement

prévu pour son recyclage.

iInternet : http://www.kathrein.de

KATHREIN-Werke KG · Tél. (0 80 31) 18 40 · Fax (0 80 31) 18 43 06

Anton-Kathrein-Straße 1-3 · Postfach 10 04 44 · D-83004 Rosenheim

936.2513/B/0705/ZWT Sous réserve de modifications techniques.

satellite A (1)satellite B (2)

matrice HL

Horizontal-

Low

Vertikal-

Low

Horizontal-

High

Vertikal-

High

Horizontal-

Low

Vertikal-

Low

Horizontal-

High

Vertikal-

High

EXR 2xx oui oui - - - - - -

EXR 3xx oui oui - - - - - -

EXR 5xx oui oui oui oui - - - -

EXR 9xx sans

bande Switch

régl. DiSEqC :

oui

indifférent

oui

indifférent

non non non non non non

EXR 9xx avec

bande Switch

régl. DiSEqC :

oui

indifférent

oui

indifférent

oui

indifférent

oui

indifférent

non non non non

EXR 20 régl.

DiSEqC :

oui

indifférent

oui

indifférent

non non non non oui

indifférent

oui

indifférent

EXR 21 –

option régl.

DiSEqC :

oui

A ou C

oui

A ou C

oui

A ou C

oui

A ou C

oui

B ou D

oui

B ou D

oui

B ou D

oui

B ou D

EXR 21 –

position régl.

DiSEqC :

oui

A ou C

oui

A ou C

oui

A ou C

oui

A ou C

oui

B ou D

oui

B ou D

oui

B ou D

oui

B ou D

EXR21 – UC1

régl. DiSEqC :

oui

indifférent

oui

indifférent

oui

indifférent

oui

indifférent

non non non non

EXR 23 comme

EXR 21

comme

EXR 21

comme

EXR 21

comme

EXR 21

comme

EXR 21

comme

EXR 21

comme

EXR 21

comme

EXR 21

Possibilités de commutation avec le MSK sur les matrices Kathrein

Tabla de contenidos

Otros manuales de Instrumento de medición de Kathrein

Kathrein

Kathrein MSK 140/OHD Manual de usuario

Kathrein

Kathrein MSK 125 Manual de usuario

Kathrein

Kathrein MSK 30/L Manual de usuario

Kathrein

Kathrein MFK 16 Manual de usuario

Kathrein

Kathrein MSK 200 Manual de usuario

Kathrein

Kathrein MSK 125 Manual de usuario

Kathrein

Kathrein MSK 125 Manual de usuario

Kathrein

Kathrein MSK 200/S2 Manual de usuario

Manuales populares de Instrumento de medición de otras marcas

Suaoki

Suaoki D40 Manual de usuario

Elster

Elster BK-G1.6 Manual de usuario

Endress+Hauser

Endress+Hauser Deltabar FMD71 Manual

Duratool

Duratool D03128 Manual de usuario

Vega

Vega VEGAPULS 65 Manual de usuario

Tonghui

Tonghui TH2618B Manual de usuario

Tenmars

Tenmars TM-801 Manual de usuario

MSR

MSR 145 Manual de usuario

TPS

TPS WP-82 Manual de usuario

ELMETRON

ELMETRON CP-511 Manual de usuario

PCB Piezotronics

PCB Piezotronics 003C30 Manual de usuario

Tenma

Tenma 72-10465 Manual de usuario

Endress+Hauser

Endress+Hauser Proline Promag 50 Especificaciones técnicas

Siemens

Siemens SITRANS F Coriolis FCT030 Manual de lista de piezas

KLINGER

KLINGER CMF V Series Manual de usuario

EXFO

EXFO FTB-2 Manual de operación y mantenimiento

Keysight

Keysight M8290A Manual de usuario

ADTEK

ADTEK MW-5 Manual de usuario
