Procedures for Using the

Supplied Maintenance

Kit

Vorgehensweise bei der

Anwendung des

mitgelieferten Wartungssets

Procédures pour

l’utilisation de l’ensemble

d’entretien fourni

Procedures voor het

gebruik van de bijgeleverde

onderhoudskit

Procedimientos para utilizar

el kit de mantenimiento

suministrado

Procedure per l’utilizzo

del Kit di manutenzione

in dotazione

Procedimentos para a

utilização do kit de

manutenção fornecido

Procedurer ved anvendelse

af det medfølgende

vedligeholdelsessæt

Mukana toimitetun

huoltopakkauksen

käytön menettelytavat

Hur man använder den

medföljande

underhållsutrustningen

Prosedyrer for bruk av

det medfølgende

vedlikeholdssettet

Návod k používání sady

na údržbu

Procedury używania

dostarczonego zestawu

do konserwacji

A mellékelt szerelési

készlet használata

Порядок

использования

комплекта для ухода

使用隨附之維修工具組的

步驟

附带维护用具的使用程序

WR-MG77_EN_A5_EN.book Page 0 Thursday, May 3, 2007 9:34 AM

Strap

Pass the strap

through the strap

attachment hole

before using the

marine case to

maintain a firm grip

in water.

START/STOP

Buckle opener

(Hexagonal wrench)

For use when you have

difficulty opening the buckle.

Hook the wrench to the

buckle and pull towards you.

Buckle

Silicon cloth

Wash the marine

case with fresh

water, and wipe

the outer side with

the silicon cloth

after drying.

Silica gel

(anti-fogging agent)

Prevents fogging

inside the marine

case.

Insert it between

the camera and the

camera grip belt

before inserting the camera into the

marine case.

Caution: The moisture absorption

ability of silica gel that has previously

been used may deteriorate depending

on the conditions of use. As such, we

recommend that the silica gel be

replaced each time.

Strap attachment hole

Buckle

Grip belt of camera

Procedures for Using the

WR-MG77_EN_A5_EN.book Page 2 Thursday, May 3, 2007 9:34 AM

Screw key

Use the key to tighten

the screw of the

camera base.

Glass cleaner agent

(to prevent fogging)

Apply the glass cleaner on the

front glass before using the marine

case.

Add two to three drops of the

cleaner on a lens tissue paper,

and wipe the inner side of the front

glass.

Cleaner agent

For removing dirt from the front

glass after using the marine case.

Add two to three drops of the

cleaner on a lens tissue paper,

and wipe the inner side of the front

glass.

Lens tissue paper

Use the lens tissue paper

when applying the antifog

liquid on or removing dirt

from the front glass.

Marine case

Front glass

Camera base

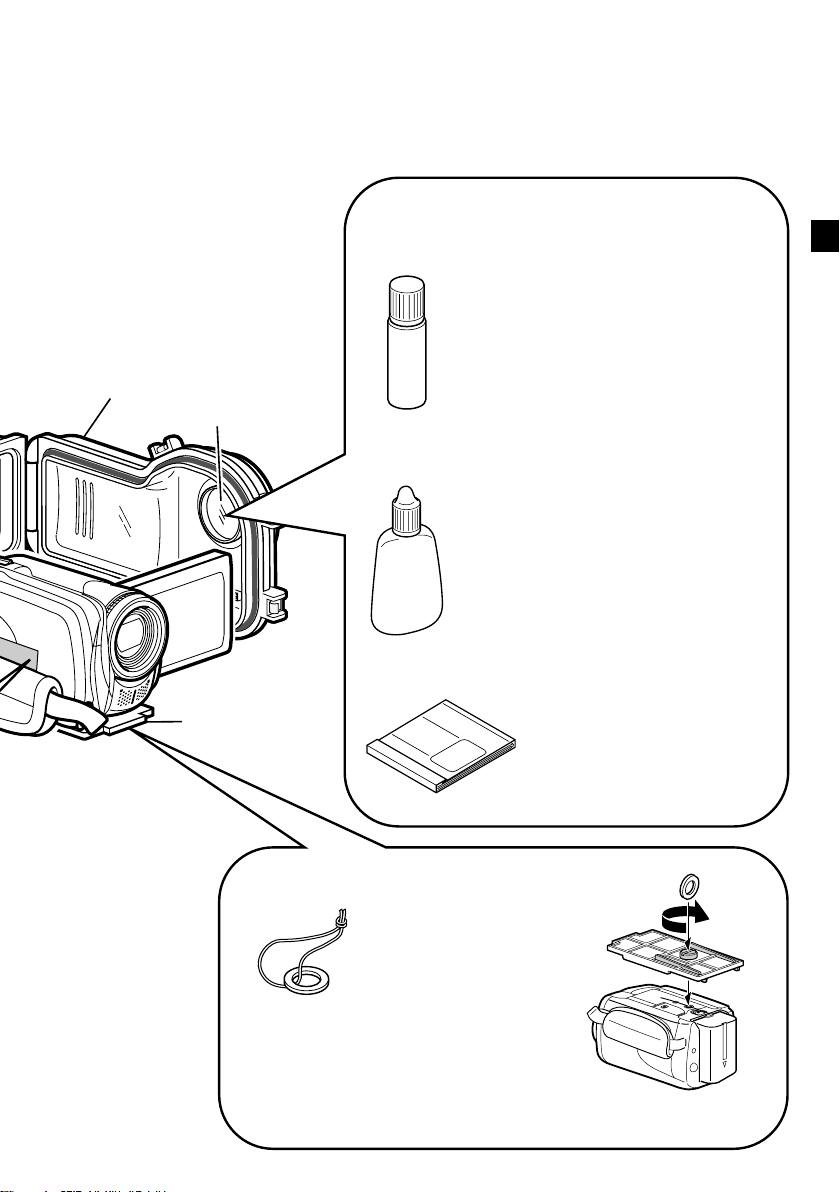

Supplied Maintenance Kit

WR-MG77_EN_A5_EN.book Page 3 Thursday, May 3, 2007 9:34 AM

O-ring

Rubber ring for waterproofing.

Check to ensure that the ring is not twisted and foreign materials are not

attached, followed by attaching it to the designated position.

Cotton swab

For cleaning the O-ring groove.

Press it lightly against the O-ring groove and move it around the circumference

of the groove.

Dirt, sand, salt

crystals, etc.

Hair, thread, etc.

O-ring

Cotton swab

WR-MG77_EN_A5_EN.book Page 4 Thursday, May 3, 2007 9:34 AM

Plectrum

For removing the O-ring.

To remove the O-ring, insert the plectrum between the O-ring and the O-ring

groove.

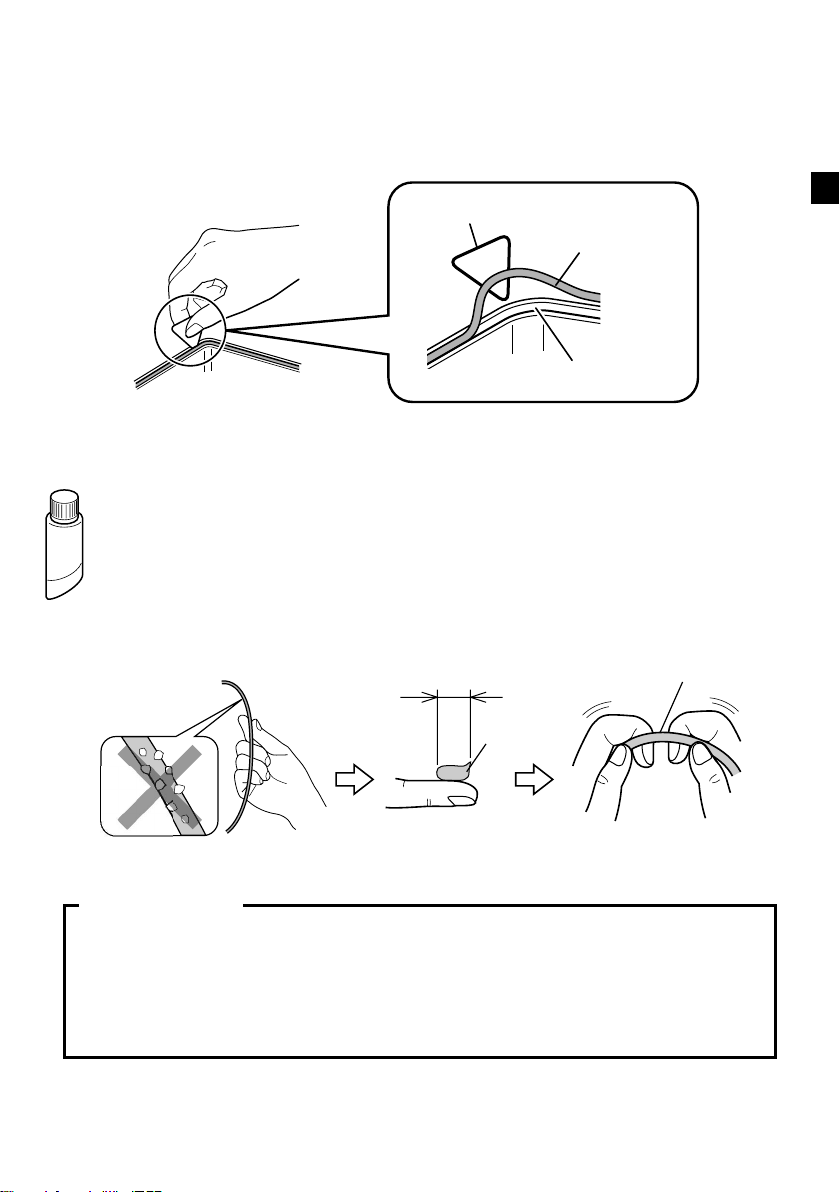

Silicon grease

For protecting the O-rings and preventing water leakage.

Check to ensure that there is no foreign substance on the O-ring before

applying the grease.

Squeeze about 1 cm of the grease onto your finger, and apply it on the

O-ring by holding the O-ring with your fingers.

* Do not pull the O-ring with force.

Precautions

O-ring is important as it keeps the marine case airtight. Failure to

attach it correctly may cause water to enter the marine case and

the camera inside to malfunction as a result. Pay careful attention

when attaching the O-ring.

Plectrum

O-ring

O-ring groove

About 1 cm O-ring

Grease

WR-MG77_EN_A5_EN.book Page 5 Thursday, May 3, 2007 9:34 AM

Make sure to perform maintenance on the marine case.

Salt crystal or dirt will accumulate inside the marine case if maintenance is not

performed, and this may cause water leakage.

A Prepare a container that contains fresh water that is five times more

than the volume of the marine case.

• If only small containers are available, pour in fresh water that is equivalent to at

least five times the volume of the marine case over a few times, followed by

performing salt removal in G.

• The container must be big enough to allow the marine case to submerge fully.

• Perform salt removal for the grip as well.

B After diving, submerge the marine case in fresh water for 30 minutes

without removing the camera.

C Temporary salt removal

Shake the marine case in the upward, downward, left and right

directions for at least 10 times, followed by rinsing it.

• If you do not need to take out the camera immediately, proceed to Gfor the

actual salt removal.

D Remove the marine case and wipe off water droplets on the case

surface using a dry cloth.

E Face the front glass of the marine case upwards, and open the

buckles to remove the camera, while paying attention not to let water

droplets at the O-ring or buckles enter the case.

Example: Container with volume

equivalent to 1 marine case JPour in water over 5 times

After shooting (sea salt removal)

Front glass

WR-MG77_EN_A5_EN.fm Page 6 Wednesday, May 9, 2007 1:23 PM

F Upon removing the camera, close the marine case again while paying

attention not to allow water droplets enter the case, followed by

tightening all the buckles.

G Final salt removal

Submerge the marine case in fresh water for at least 1 hour to

remove salt.

• Shaking the case body in the upward and downward directions and rinsing it

helps to remove salt more effectively.

• Make sure the marine case is fully submerged in the fresh water.

H Remove the marine case and wipe off water droplets on the case

surface using a dry cloth. Then open the buckles to allow the inside

and outside of the case to dry thoroughly.

• Temperature, humidity, water temperature, salinity and other conditions

vary according to the environment of use.

Memo

䡵When the Start/Stop button does not function

• The Start/Stop button may be disabled when the zoom lever is fixed at the

T or W end.

• In this case, restore the zoom lever to the center position.

䡵To prevent the zoom lever from being jammed at a position

• Attachment of salt or sand to the zoom lever may cause it to jam, and

therefore cause the Start/Stop button to stop functioning.

• After use, submerge it in fresh water for at least 1 hour to remove any salt

deposit. Move the lever and button in the water to wash off salt deposited

in the spaces in between.
