Johnson Air Force Manual de usuario
I
GB
Asciugamani a getto d’aria calda
ISTRUZIONI D’USO
Air Force
Hot air jet towels
INSTRUCTIONS FOR USE
2
220-240 V~ 50/60 Hz 2300 W IPX1
PACKING LIST
Hand Dryer: 1PC
User Manual: 1PC
Installation Template: 1PC
Plug in Dia.: 4 PCS
Screw in Dia.: 4PCS
HEX Screwdriver: 1PC
Asciugamani: 1PZ
Manuale d’uso: 1PZ
Dima installazione: 1PZ
Viti per tassello: 4PZ
Tassello : 4PZ
Rondelle: 4PZ
CONTENUTO
Gommini: 4PZRubbers: 4PCS
Chiave a brugola: 1PZ
Washers: 4PCS
3
fig.1 fig.2
fig.3
fig.4
Ø 8mm
4

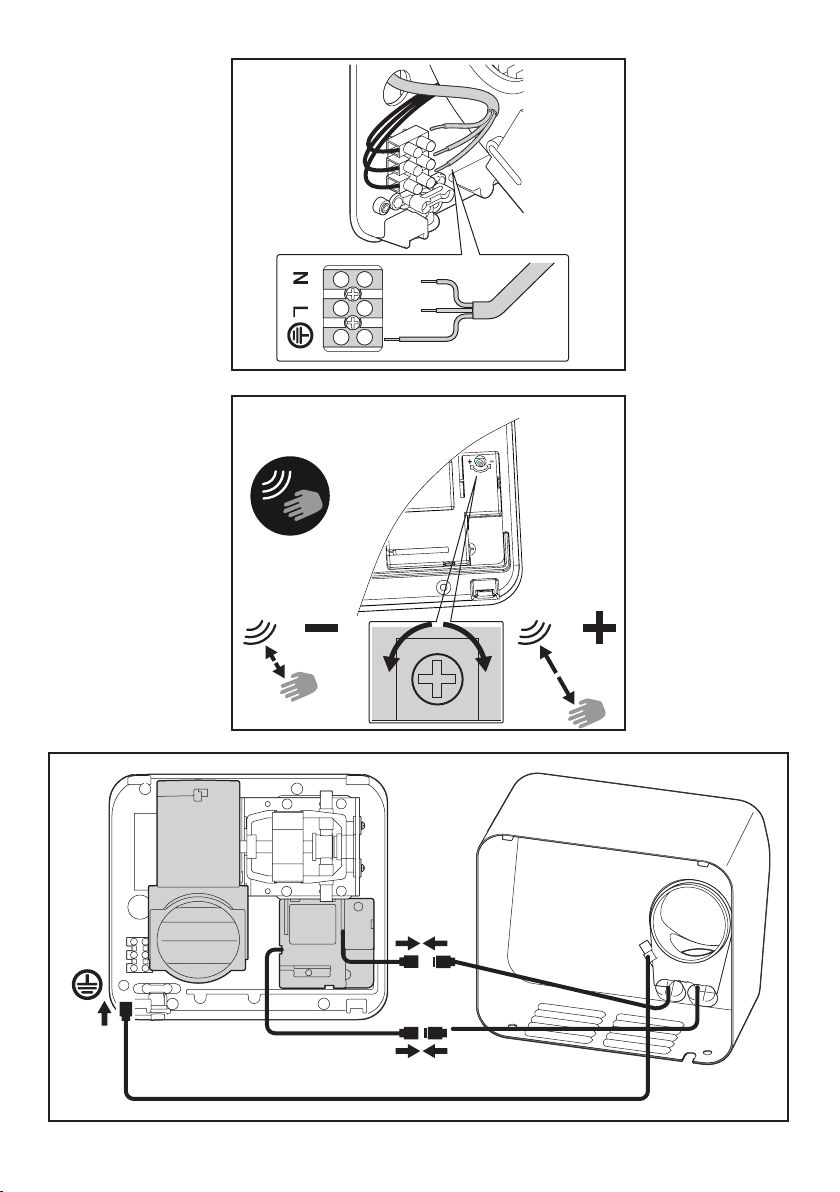

fig.5
fig.6
fig.7
5
fig.8
Power
Power
Motor
Motor Heating
Heating
Sensor
LED Light Assembly
Motor
Blue
Black
Brown
Black
Heat Element
HOT/COLD Switch
<If supplied>
Turn clockwise to
increase sensor range
DIAGRAM BY STANDARD CIRCUIT BOARD
Yellow
Terminal Block
Grounding
Terra
Morsettiera
Marrone
Nero
Nero
Giallo
Blu
Elemento riscaldante
<se fornito>
CALDO/FREDDO interruttore
gruppo ottico a LED
Ruotare in senso orario per
aumentare il raggio del sensore
Sensore
SCHEMA ELETTRICO
Motore
6
AVVERTENZE GENERALI
Conservate con cura il presente manuale
e leggetene attentamente le avvertenze; esse
forniscono importanti indicazioni riguardanti
la sicurezza, l’uso immediato e futuro dell’ap-
parecchio.
Questo apparecchio, adatto solo per uso non
professionale, dovrà essere destinato solo
all’uso per il quale è stato espressamente con-
cepito: asciugare le mani per mezzo di un get-
to di aria calda.
Ogni altro uso è da considerarsi improprio e
pericoloso.
Il costruttore non può essere considerato re-
sponsabile per eventuali danni derivanti da usi
impropri, errati ed irragionevoli. L’installazio-
ne dovrà essere effettuata secondo le prescri-
zioni del costruttore. Una errata installazione
può causare danni a persone, animali, cose, il
costruttore non può esserne ritenuto respon-
sabile. La sicurezza delle apparecchiature elet-
triche è garantita solo se queste sono collega-
te ad un impianto elettrico provvisto di idonea
messa a terra secondo quanto stabilito dagli
attuali standard vigenti in materia di sicurezza
elettrica, e che l’impianto elettrico sia confor-
me alle norme vigenti.
Gli elementi dell’imballaggio (sacchetti in pla-
I
7
stica, chiodi, polistirolo espanso, ecc.) non de-
vono essere lasciati alla portata di bambini o
incapaci in quanto rappresentano potenziali
fonti di pericolo.
Prima di collegare l’apparecchio accertarsi che
i dati di targa siano rispondenti a quelli della
rete di distribuzione elettrica.
In caso di incompatibilità tra la presa e la spi-
na rivolgersi a personale qualificato per le ne-
cessarie operazioni di adeguamento.
Non utilizzare adattatori, prese multiple e/o
prolunghe.
Qualora il loro uso si rendesse indispensabile
utilizzare esclusivamente materiale conforme
alle vigenti norme di sicurezza ed aventi requi-
siti di compatibilità con apparecchio e rete di
distribuzione elettrica.
Utilizzando l’apparecchio per la prima volta,
assicurarsi di aver tolto ogni etichetta o foglio
di protezione.
Se l’apparecchio è dotato di prese e uscite d’a-
ria, assicurarsi che non vengano mai occluse
nemmeno parzialmente.
Non inserire oggetti nelle fessure dell’appa-
recchio.
L’uso di qualsiasi apparecchio elettrico com-
porta l’osservanza di alcune regole fondamen-
tali ed in particolare:
8
ATTENZIONE: Non immergere o bagnare l’ap-
parecchio; non installarlo vicino ad acqua, va-
sche, lavelli o in prossimità di altro recipiente
con liquidi. Nel caso l’apparecchio dovesse ca-
dere accidentalmente in acqua NON cercare di
recuperarlo ma innanzitutto togliere immedia-
tamente la spina dalla presa di corrente.
Successivamente portarlo in un centro assi-
stenza qualificato per i necessari controlli.
Questo asciugamani deve essere installato
fuori dalla portata di un utilizzatore che fa il
bagno o la doccia.
Non toccare l’apparecchio con mani bagnate o
umide.
Non usare l’apparecchio a piedi nudi.
L’asciugamani non deve essere installato in
aree nelle quali possono essere presenti gas
infiammabili, vapori pericolosi o sostanze
esplosive.
Non tirare l’apparecchio o il cavo per staccare
la spina dalla presa.
Non lasciare l’apparecchio esposto ad agenti
atmosferici (pioggia, sole).
Scollegare la spina dalla presa di corrente
quando l’apparecchio non viene utilizzato per
lunghi periodi e prima di effettuare qualsiasi
operazione di pulizia o manutenzione.
Il cavo di alimentazione deve essere srotolato
9
per tutta la sua lunghezza al fine di evitarne il
surriscaldamento.
Il cavo di alimentazione non deve essere avvi-
cinato a fonti di calore e/o superfici taglienti.
In caso di cavo di alimentazione danneggiato,
provvedere alla sostituzione che deve essere
effettuata da personale qualificato.
In caso di guasto e/o cattivo funzionamento
spegnere l’apparecchio e rivolgersi a persona-
le qualificato.
Eventuali manomissioni o interventi effettuati
da personale non qualificato fanno decadere i
diritti di garanzia.
Per pulire l’apparecchio usare solo un panno
morbido e non abrasivo.
Quando l’apparecchio, risulta inutilizzabile e
si desidera eliminarlo, asportarne i cavi e smal-
tirlo presso un ente qualificato al fine di non
contaminare l’ambiente. L’apparecchio può
essere utilizzato da bambini di 8 anni in su e
da persone le cui capacità fisiche, sensoriali o
mentali siano ridotte, oppure con mancanza
di esperienza o di conoscenza, se esse han-
no potuto beneficiare, attraverso l’intermedia-
zione di una persona responsabile della loro
sicurezza, di una sorveglianza o di istruzioni
riguardanti l’uso dell’apparecchio in modo si-
curo e se ne hanno compreso i pericoli.
10
I bambini non devono giocare con l’apparec-
chio.
La pulizia e la manutenzione non deve essere
fatta dai bambini senza la supervisione di un
adulto.
Verificare periodicamente il buono stato
dell’apparecchio e dei componenti; in caso di
dubbio rivolgersi ad un centro assistenza au-
torizzato.
Non tirare il cavo di alimentazione per sposta-
re l’apparecchio.
Non utilizzare l’apparecchio se non funziona
regolarmente o se appare danneggiato; in caso
di dubbio rivolgersi a personale qualificato.
E’ assolutamente vietato smontare o riparare
l’apparecchio per pericolo di shock elettrico;
se necessario rivolgersi al rivenditore o centro
assistenza.
L’apparecchio non deve essere fatto funziona-
re con dei temporizzatori esterni o altri dispo-
sitivi separati di controllo remoto.
La spina del cavo di alimentazione, in quanto
utilizzata come dispositivo di disconnessione,
deve essere sempre facilmente raggiungibile.
L’apparecchio deve essere utilizzato e posizio-
nato su di una superficie stabile e resistente al
calore.
L’apparecchio non deve essere usato dopo una
