Johnson Controls MAP 1810 Manual de usuario

Quick Start Guide

Mobile Access Portal (MAP) Gateway

Quick Start Guide

快速设定指南

간편 사용 설명서

モバイルアクセスポータルゲートウェイ

クイックスタートガイド

Part No. 24-10737-164, Rev. C

Issued August 2021

*2410737164C*

(barcode for factory use only)

快速设定指南

Introduction

The Mobile Access Portal (MAP) Gateway is a pocket-sized web server that leverages the power of mobile

connectivity to maximize productivity for daily operations.

• Commission, configure and access building automation equipment using Wi-Fi-enabled devices such as smart

phones, tablets, and laptops.

• Change and configure setpoints, parameters and schedules. View alarms and trends through an HTML5

browser-based interface.

Use as a portable device (and carry from site to site as needed) or permanently mount on site.

1. Connect the MAP Gateway to Equipment

If you are going to use the MAP Gateway on Ethernet, you must plug it into external power before you

attach the field bus adapter.

Use the supplied RJ-12 cable or field bus adapter to

connect the RS-485 port of the MAP Gateway to the sen-

sor bus or field bus port of the equipment controller.

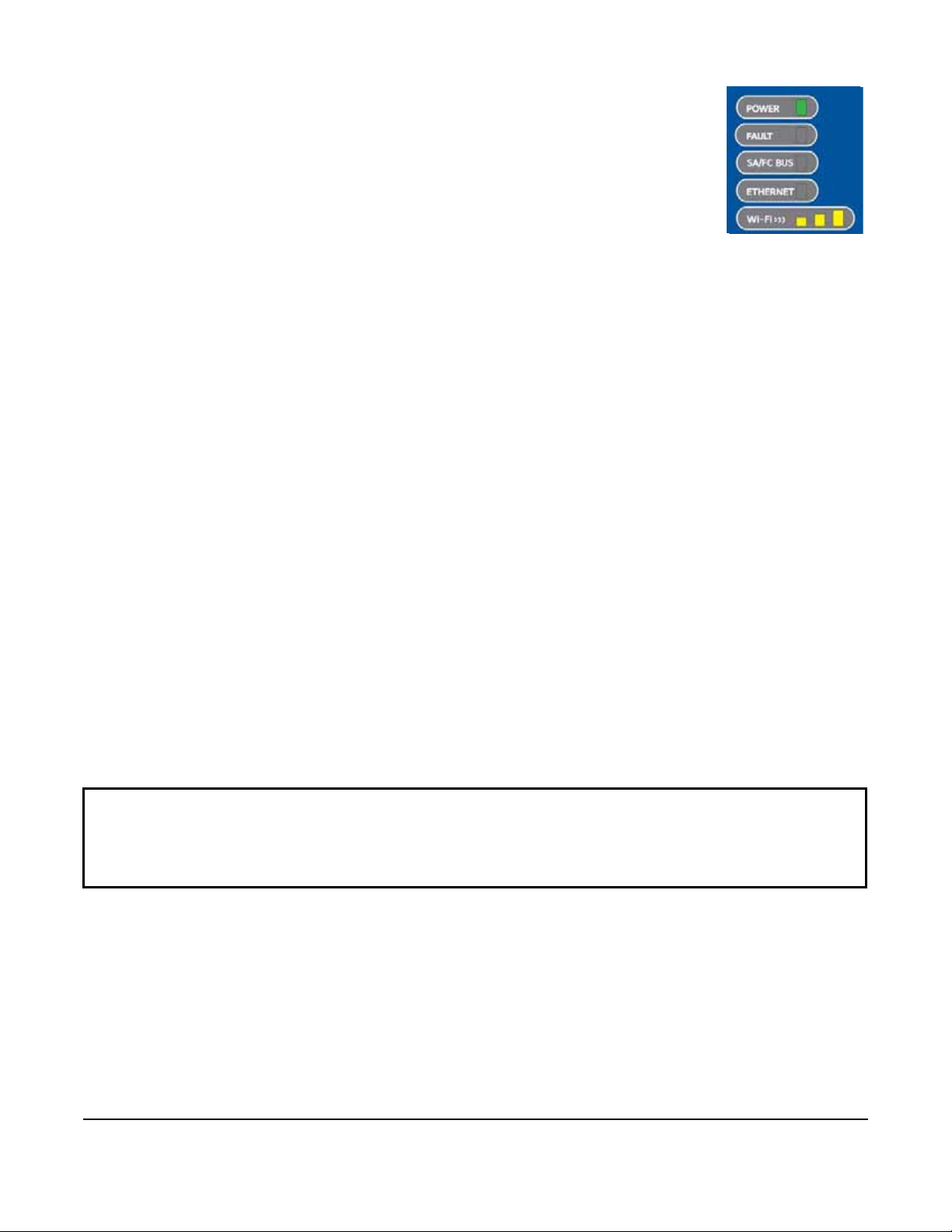

The MAP Gateway LEDs flash, indicating that the device

is initializing. When the Fault LED turns off and the Wi-Fi LEDs flash in succession,

the MAP Gateway is ready to use.

2. Connect to the MAP Gateway Wi-Fi Network

In the Wi-Fi settings of your mobile device or laptop, connect to the MAP Gateway Wi-Fi network using the

following default credentials:

IMPORTANT: Keep your MAP Gateway in the protective shell or stationary cradle with which it shipped. This may help

protect the unit if it is dropped.

IMPORTANT: Save this guide. It contains default user name and password information that may be needed to reset your

MAP Gateway to factory defaults.

Place Label

Here.

SSID:

Passphrase:

快速设定指南

3. Open a Web Browser

Direct your browser to https://mapgwy.com (192.168.142.1) to open the MAP Gateway browser interface.

MAP Gateway ships with a private mapgwy.com SSL certificate installed to ensure secure

communication with the MAP Gateway. However, this certificate does not indicate that it is trusted in a

browser. If you wish to install your own certificate, refer to Installing a Security Certificate on a Client That

is Connecting to MAP Gateway in the Mobile Access Portal Gateway Network and IT Guidance

Technical Bulletin (LIT-12012015) for more information.

4. Log in to the MAP Gateway

Use the following defaultAdmin login credentials:

Read and accept the MAP Gateway license agreement.

5. Change Passwords

The first time you log in to the MAP Gateway, the Change Password and Passphrase web page

appears. You must change theAdmin password and Wi-Fi passphrase.

a. Replace the default password in the New Admin Password field. Confirm the change by entering

the new password in the Verify New Admin Password field.

b. Replace the Wi-Fi Passphrase in the New Wi-Fi Passphrase field and click Save.

6. Optional - Ethernet Setup

a. In the MAP Gateway UI, navigate to Settings > Ethernet.

b. In the Ethernet drop-down list, select On to enable the MAP Gateway Ethernet port.

c. Click Save on the bottom of the screen.

d. Note the address in the IPAddress field. By default, the MAP Gateway is configured to dynamically

receive an IP address from your network using DHCP. If the IP address does not appear, refresh the

screen.

e. Enter this IP address in your browser address bar to access the MAP Gateway over an Ethernet net-

work.

Refer to the Mobile Access Portal Gateway Network and IT Guidance Technical Bulletin (LIT-12012015)

for more options.

IMPORTANT: After you change the Wi-Fi passphrase or SSID, the web server restarts and you must rejoin the

MAP Gateway Wi-Fi network using the new passphrase. On some mobile devices, you must select and forget

the original MAP Gateway Wi-Fi network before rejoining the network with the new passphrase.

IMPORTANT:The MAP Gateway must be plugged into external power for Ethernet use. Get approval

from the site’s ITAdministrator before connecting to the Ethernet network.

Place Label

Here.

User:

Password:

快速设定指南

7. Use the MAP Gateway

Select a device from the equipment list and use the web pages from the MAP Gateway to view, commission and

configure devices as needed.

快速设定指南

移动访问入口 (MAP) 网关

MAP 网关如同一只口袋大小的 Web 服务器，它使您可以借助无线连接，最大限度地提升日常工作效率。

• 使用具有 WiFi 功能的移动设备，例如智能手机、平板电脑或笔记本，进行调试、参数设定，以及访问

设备设施等。

• 通过基于 HTML5 的浏览器界面，修改被控设备的设定值、参数和日程安排，浏览报警及趋势等。

MAP 网关可以随身携带（您可携带它辗转于不同的项目现场）或可选择固定安装于现场某一位置。

1. 将MAP 网关与设备相连接

您若选择采用有线以太网络访问 MAP 网关，那么在将其插入现场控制器之前，必须先确保外部电源已

供电。

请使用所附的 RJ12 电缆，或现场总线适配器，将 MAP 网关的 RS485 接口与现场控制器的 SA 总线接

口或 FC 总线接口相连接。

MAP 网关的 LED 灯开始闪烁时，表明该设备正在被初始化。当故障指示灯 Fault 熄灭，且 Wi-Fi 指示灯

LED 开始开始闪烁时，表明 MAP 网关已进入工作状态。

特别注意：在运输或携带 MAP 网关时，请使用保护套或固定支架，以确保设备意外掉落时，能有所保

护。

特别注意：请保留本手册，以便当你将 MAP 网关恢复出厂设置后，能找回默认的 WiFi 口令、用户名和

密码。

快速设定指南

2. 访问 MAP 网关的 Wi-Fi 网络

在您的移动设备或笔记本电脑的 WiFi 设定界面下，使用如下默认的安全凭证登入 MAP 无线网关的

Wi-Fi 网络。

3. 打开网页浏览器

打开网页浏览器，键入地址 https://mapgwy.com (192.168.142.1) ，以访问 MAP 网关所创建的用户界

面。

MAP 网关内建有 mapgwy.com 的SSL 认证，可确保浏览器与 MAP 网关之间的加密数据传输。然而，您

的浏览器可能会提示这一认证不受信任。选择继续可忽略这一提示，若您希望安装自己的安全认证，则

请参阅文献 LIT-12012015 (Mobile Access Portal Gateway Network and IT Guidance Technical Bulletin)

中的章节 (Installing a Security Certificate on a Client That is Connecting to MAP Gateway)

4. 登入 MAP 网关

请使用如下默认的管理员凭证信息 .

阅读并接受 MAP 网关的许可证协议。

5. 修改密码

首次登入 MAP 网关时，会弹出修改管理员密码和 WiFi 口令的 Web 提示窗。此时您必须修改上述密码

及口令。

a. 在新管理员密码填写区，替换默认的密码。在确认新管理员密码区域，再次键入新的密码并作确认。

b. 在新 WiFi 口令填写区，键入并替换默认的密码，然后点击保存。

6. 选项 – 以太网设定

a. 在MAP 网关的设定界面中，导航至 Settings > Ethernet.

b. 在以太网下拉菜单中，选择 On 以启用 MAP 网关的以太网接口，然后点击页面下方的 Save 按钮

c. 请注意 IP 地址区域所显示的地址。在默认情况下，MAP 网关被设置为利用 DHCP 从您的网络中获取

动态的 IP 地址。如果此地址未能显示，请刷新浏览器再试。

d. 此后您便可在此网络中，通过输入上述 IP 地址访问 MAP 网关。

更多信息请参阅文献 LIT-12012015 《Mobile Access Portal Gateway Network and IT Guidance

Technical Bulletin》

特别注意：当您修改 WiFi 的SSID 名称或登入口令后， Web 服务将会重启，您需要使用新的口令重新

加入 MAP 网关的无线网络。可能有少数移动设备，还会要求您先行忘记原有 MAP网关的无线网络，才

能使用新口令重新加入到新的 WiFi网络中。

特别注意：若选择使用有线以太网连接，则 MAP 网关必须使用外部供电。并请在接入网络前，获得相关

IT 部门的批准。

快速设定指南

7. 使用 MAP 网关监控设备

在 MAP 网关提供的 Web 界面中，从设备列表中选择需要管理的设备，便可根据您的需要，进行监视、

控制、调试和调整参数等。

欧洲联络点：北美及南美联络点：亚太地区联络点：

JOHNSON CONTROLS JOHNSON CONTROLS JOHNSON CONTROLS

WESTENDHOF 3 507 E MICHIGAN ST C/O CONTROLS PRODUCT MANAGEMENT

45143 ESSEN MILWAUKEE WI 53202 NO. 22 BLOCK D NEW DISTRICT

GERMANY USA WUXI JIANGSU PROVINCE 214142

CHINA

快速设定指南

モバイルアクセス

ポータルゲートウェイ

クイックスタートガイド

モバイルアクセスポータル (MAP) ゲートウェイ

MAP ゲートウェイは、モバイル接続を活用し、日常業務の生産性を最大化するポケットサイ

ズのウェブサーバーです。

• スマートフォン、タブレット、ラップトップといった Wi-Fi接続可能なデバイスを使用して、

ビルオートメーション機器の設定やアクセスします。

• 設定値、パラメーター、およびスケジュールを変更、設定します。 HTML5ブラウザーベー

スのインターフェースを介して、警報およびトレンドを表示します。

ポータブルデバイス（および必要に応じてサイトからサイトに持ち運びするデバイス）とし

て、または、恒久的にサイトに取り付けるデバイスとして使用します。

1. MAP ゲートウェイの機器への接続

イーサネットでMAP ゲートウェイを使用する場合は、フィールドバスアダプターを取り付

ける前に、外部電源に接続する必要があります。MAP ゲートウェイの RS-485 ポートに機器

コントローラーのセンサーバスまたはフィールドバスポートに接続するには、付属の RJ-12

ケーブルまたはフィールドバスアダプターを使用します。

重要：輸送時には、梱包材や固定式の架台に MAP ゲートウェイが入った状態を維持してく

ださい。落下などの衝撃から本体を保護します。

重要：この説明書は大切に保管してください。説明書には、 MAP ゲートウェイを工場出荷

時の状態にリセットするために必要なデフォルトのユーザー名およびパスワード情報が含まれ

ています。

快速设定指南

MAP ゲートウェイの LED が点滅し、デバイスの初期化中を示します。

FAULT LED が消灯し、 Wi-Fi LED が点滅した場合、 MAP ゲートウェイは使

用可能です。

2. MAP ゲートウェイ Wi-Fi ネットワークへの接続

モバイルデバイスまたはラップトップの Wi-Fi 設定で、認証情報を使用し、 MAP ゲートウェ

イWi-Fi ネットワークに接続します。

3. ウェブブラウザーを開く

ブラウザーでhttps://mapgwy.com (192.168.142.1) を表示し、 MAP ゲートウェイブラウザーイ

ンターフェースを開きます。

MAP ゲートウェイとの安全な通信を確実にするために、 MAP ゲートウェイは、プライベート

なmapgwy.com SSL 証明がインストールされた状態で出荷されます。しかし、この証明書は、

ブラウザーで信頼されていることを示すものではありません。

4. MAP ゲートウェイへのログイン

デフォルトの管理ログイン認証情報を使用します。

MAP ゲートウェイライセンス契約を読みの上、同意いただけますようお願いいたします。

5. パスワードの変更

MAP ゲートウェイへの初回ログイン時に、パスワードおよびパスフレーズ変更のウェブペー

ジが表示されます。管理パスワードおよび Wi-Fi パスフレーズを変更する必要があります。

a. New Admin Password 欄に新規パスワードを入力します。パスワード確認のため、新し

いパスワードを Verify New Admin Password 欄に再度入力してください。

b. New Wi-Fi Passphrase 欄の Wi-Fi パスフレーズを変更し、 [Save] をクリックします。

重要：Wi-Fi パスフレーズ、またはSSID 変更後にウェブサーバーを再起動します。新しいパ

スフレーズを使用して、 MAP ゲートウェイ Wi-Fi ネットワークに再度接続してください。一

部のモバイルデバイスでは、新しいパスフレーズでネットワークに再接続する前に、元の

MAP ゲートウェイ Wi-Fi ネットワークを選択し、消去する必要があります。

快速设定指南

6. オプション：イーサネットの設定

a. MAP ゲートウェイ UI で、 Settings > Ethernet に移動します。

b. イーサネットのドロップダウンリストで、On を選択し、 MAP ゲートウェイイーサネッ

トポートを有効にします。

c. 画面の下にある [Save] をクリックします。

d. IP アドレスフィールドのアドレスを確認します。初期設定で MAP ゲートウェイは、

DHCP を使用してネットワークから IP アドレスを動的に受信するよう設定されています。

IP アドレスが表示されない場合は、画面を更新します。

e. このIP アドレスをブラウザーアドレスバーに入力し、イーサネット経由で MAP ゲート

ウェイにアクセスします。

7. MAP ゲートウェイの使用

機器リストからデバイスを選択し、 MAP ゲートウェイのウェブページを使用し、必要に応じ

てデバイスを設定、表示します。

重要： MAP ゲートウェイは、イーサネット使用の外部電源に接続する必要があります。

イーサネットネットワークに接続する前に、サイトの IT 管理者の承認を得てください。
