Johnson Controls JCRL120PW Manual de usuario

MANDO POR CABLE

WIRED CONTROLLER

COMMANDE FILAIRE

CONTROLADOR COM FIO

JCRL120PW

MANUAL DE INSTRUCCIONES

INSTRUCTION MANUAL

GUIDE D'UTILISATION

MANUAL D'INSTRUÇÖES

Escanee para ver este manual en otros idiomas y actualizaciones

acan for manual in other languages and further updates

Manuel dans d'autres langues et mis à jour

Manual em outras línguas e actualizações

V.1

El presente manual describe con detalle las precauciones que

se deben tener en cuenta durante el funcionamiento.

Con el fin de garantizar el correcto mantenimiento de este

mando de control por cable, lea atentamente este manual antes

de utilizar la unidad.

Para facilitar su futura consulta, guarde este manual después

de leerlo.

Las ilustraciones incluidas en el presente manual se muestran

solo a título aclaratorio. Pueden presentar algunas diferencias

con el modelo de mando con cable adquirido (en función del

modelo). El aspecto real es el que tiene preferencia.

V.1

Índice

1.1. Precauciones de seguridad..............................................................1

2. Accesorios de instalación .................................................................2

3.3. Método de instalación.......................................................................4

4. Especificaciones ..............................................................................13

5. Características y funciones del mando con cable .......................14

6. Indicaciones de la pantalla LCD del mando con cable ................16

7. Botones del mando con cable ........................................................16

8. Preparativos para el funcionamiento .............................................17

9. Funcionamiento ...............................................................................18

10. Funciones del temporizador .........................................................28

11. Temporizador semanal 1 ...............................................................31

12. Temporizador semanal 2 ...............................................................37

13. Activación de alarmas ...................................................................44

14. Indicaciones técnicas y requisitos ..............................................44

15. Consultas y ajustes .......................................................................45

16. Conexión del mando inalámbrico ................................................50

V.1

1. Precauciones de seguridad

ADVERTENCIA

• Confíe la instalación de la unidad a su distribuidor local o a

profesionales.

• Dejar la instalación en manos de personas no cualificadas

puede dar lugar a una instalación incorrecta, producir descargas

eléctricas o incendios.

• Siga en todo momento las instrucciones del presente manual.

• Si la instalación es incorrecta, pueden producirse descargas

eléctricas o incendios.

• La nueva instalación la deben realizar profesionales.

No desmonte la unidad sin razón aparente.

Una desinstalación no profesional puede provocar un funcionamiento

anómalo, calentamiento o incendio del equipo de aire acondicionado.

NOTA

• No instale la unidad en lugares donde exista el riesgo de que se

produzcan fugas de gases inflamables. Si se produce una fuga

de gases inflamables y éstos entran en contacto con el mando

con cable, puede provocarse un incendio.

• No utilice el mando con las manos mojadas ni permita que entre

agua en el mando. Podría sufrir una descarga eléctrica.

•El cableado debe adaptarse a los requisitos de corriente del

mando con cable. De lo contrario, una posible fuga eléctrica o

sobrecalentamiento del dispositivo podría provocar un incendio.

V.1

1. Precauciones de seguridad

NOTA

•Utilice los cables especificados para el cableado. No ejerza

demasiada fuerza a la hora de conectar los cables a los

terminales. De lo contrario, los cables podrían cortarse y sufrir un

recalentamiento que podría provocar un incendio.

2. Accesorios de instalación

Seleccione el lugar donde desea instalar la unidad.

No la instale en lugares con presencia de aceite, vapores

o gas sulfurado; de lo contrario, el producto se deformaría

y funcionaría incorrectamente.

Antes de iniciar la instalación:

1. Confirme que las piezas siguientes vienen

suministradas con el equipo:

N.º Nombre Ctd. Observaciones

1 Mando de control con cable 1 ---------------------

2 Manual de instalación y del usuario 1 ---------------------

3 Tornillos 3 M3,9X25 (para instalación mural)

4 Tacos 3 Para instalación mural

5 Tornillos 2 M4X25 (para instalación en caja de

interruptores)

6 Varillas roscadas de plástico 2 Para fijación en la caja de interruptores

7 Batería 1

8 Juego de cables de conexión 1 Opcional

9 Tornillo 1 M4X8 (para instalar el grupo de cables de

conexión)

V.1

2. Accesorios de instalación

2. Prepare los siguientes conjuntos en el emplazamiento.

N.º Nombre

Cant.

(empotrado

en pared)

Especificación

(solo para

referencia)

Observaciones

1 Caja de interruptores 1 ----------------- -----------------

2Tubo conductor eléctrico (manga

aislante y tornillo tensor). 1 ----------------- -----------------

Precauciones para la instalación del mando con cable

1. En este manual se describe el método de instalación

del mando con cable. Para conectar el mando con cable

a la unidad interior, consulte el diagrama eléctrico de este

manual de instalación.

2. El mando con cable funciona en un circuito cerrado de

baja tensión. Evite entrar en contacto con cables de alta

tensión, como 115 V, 220V, 380 V, y procure no conectar

estos cables en el mismo circuito. El espacio libre entre

el cableado y los tubos instalados debe estar entre 300~

500 mm o más.

3. El cable blindado del mando con cable debe conectarse

correctamente a una toma de tierra.

4. Cuando haya acabado de conectar el mando con cable,

no utilice un megóhmetro para medir el aislamiento.

V.1

3. Método de instalación

1. Dimensiones estructurales del mando con cable

2. Extracción de la parte

superior del mando con

cable

•Inserte un destornillador

en las ranuras de la parte

inferior del mando con cable

(2 puntos) y retire la parte

superior del mando. (Fig. 3-2)

Hendidura

Destornillador de

punta plana

Tapa trasera

Fig. 3-2

Fig 3-1

19mm84mm

46mm

60mm

44mm

120mm

20.6mm

NOTA: No haga palanca

arriba y abajo, sólo debe

girar el destornillador.

V.1

3. Método de instalación

NOTA: La PCB está instalada en la parte superior del mando con

cable. Tenga cuidado para no dañarla con el destornillador.

3. Fijación de la placa trasera del mando con cable

• Fije la cubierta trasera a la pared utilizando 3 tornillos (ST3.9*25)

y tacos. (Fig. 3-3)

• Utilice dos tornillos M4X25 para instalar la cubierta trasera en la

caja de interruptores 86; utilice un tornillo ST3.9*25 para fijarla a

la pared.

Placa trasera

Tornillos (ST3.9*25)

Fig. 3-3

Fig. 3-4

Orificio para tornillo de instalación mural; utilice un tornillo ST3.9*25

Orificio para tornillo en caja de interruptores 86; utilice dos tornillos M4X25mm

V.1

3. Método de instalación

NOTA: Coloque la unidad en una superficie plana. No apriete en

exceso los tornillos de montaje para no deformar la placa trasera.

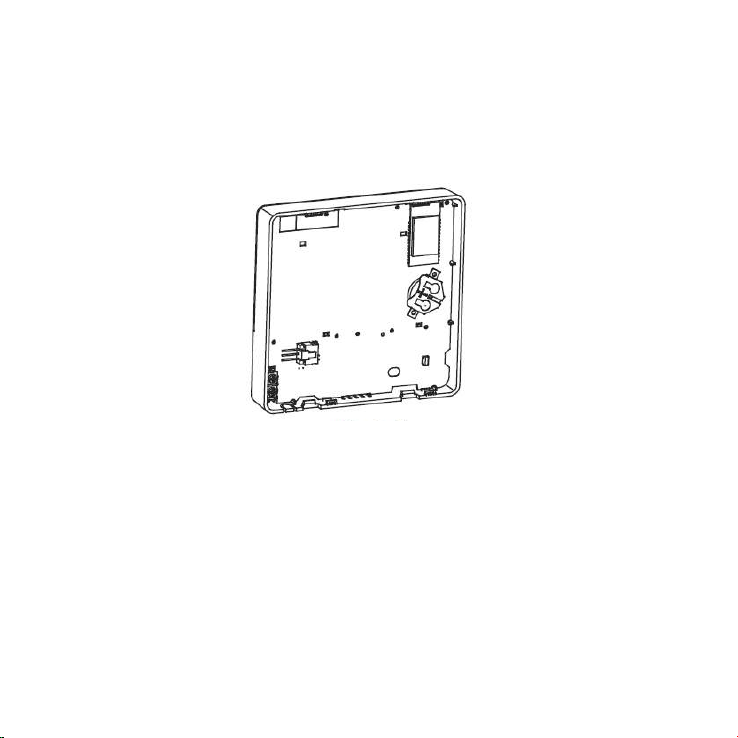

3. Instalación de la pila

• Coloque la pila en su posición comprobando que el lado positivo

está correctamente instalado según la indicación. (Consulte la

Fig. 3-5)

•Cuando encienda la unidad por primera vez, configure la hora

correcta. Las pilas del mando con cable mantienen el reloj en

marcha cuando se produce un fallo en el suministro eléctrico,

por lo que la hora siempre será correcta. Cuando se recupere el

suministro eléctrico, si la hora indicada no es correcta, significa

que la pila se ha gastado y que debe sustituirse.

Fig. 3-5

V.1

3. Método de instalación

5. Cableado de la unidad interior

Fig. 3-6

Caja de interruptores

Orificio de

cableado

44mm

60mm

44mm

60mm

Modelo A

Modelo B

HA HB

Caja de interruptores

Orificio de

cableado
