iWeld PANTHER FLOW Manual de usuario
CUTTING EDGE WELDING
Figyelem!
Kérjük a fejpajzs használata előtt olvassa át és értelmezze a használati utasítás tartalmát!
Különösen vegye gyelembe a veszélyre gyelmeztető bekezdéseket és ismerje meg a hibás
működésre utaló információkat!
HASZNÁLATI ÚTMUTATÓ
PANTHER
TM
FLOW
Szűrt levegő befúvó rendszerrel ellátott,
automata hegesztő fejpajzs
1. BEVEZETŐ
A PANTHER FLOW szűrt levegő befúvó rendszerrel ellátott automata hegesztő fejpajzs
egy kombinált, arc és légzésvédelmet biztosító eszköz. Kérjük, gyelmesen olvassa
el ezeket az utasításokat a kicsomagolás előtt. A megfelelő használathoz szükséges
információkat használati útmutató tartalmazza, amennyiben kérdés e van a hasz-
nálattal kapcsolatban, kérjen segítséget forgalmazójától.
A LÉGZÉSVÉDELMI RENDSZERT NEM SZABAD HASZNÁLNI AZ ALÁBBI ESETEKBEN:
• A felhasználó egészségére és biztonságára veszélyes környezetben, olyan környe-
zetben, ahol az oxigénszint 17% alatt van vagy a levegő ismeretlen anyagokat
tartalmazhat.
• Zárt vagy nem szellőztetett környezetben, például alagsorban stb.
• Láng vagy hősugárzás közelében.
• Robbanásveszélyes zónában.
• Nagyon szeles zónában.
• Ha a légzésvédelmi rendszer leáll a felhasználónak azonnal el kell hagynia a szeny-
nyezett területet.
• Ha a szűrő nincs telepítve.
NE engedje, hogy víz vagy más folyadék kerüljön a járókerék kamrába, a szűrőbe
vagy az elemtartóba.
2. JÓVÁHAGYÁSOK
A rendszer megfelel az európai szabvány követelményeinek:
EN12941: 1998 + A2: 2008 osztály TH2 P R S L
A légzőrendszer úgy van kialakítva, hogy a szűrt levegőt egy légzőcsövön keresztül
biztosítsa a hegesztő számára. A berendezés olyan környezetben használható,
amelyhez egy TH2P osztályú légzőkészülék szükséges. Védelmet nyújt az artikuláris
szennyeződéssel szemben.
A légzőrendszerben minden összetevőnek a gyártó által jóváhagyott alkatrésznek kell
lennie és a jelen útmutató utasításainak megfelelően kell használni.
Bejelentett szervezet: INSPEC International Limited 56 Leslie Hough Way, Salford, Grea-
ter Manchester, M6 6AJ Egyesült Királyság (bejelentett szervezet száma: 0194)
1. A jótállás nem érvényes, ha a terméket helytelenül vagy nem jóváhagyott összete-
vőkkel, alkatrészekkel használja.
2. Csak a jóváhagyott részecskeszűrő és az előszűrő használható ezzel a rendszerrel.
Más gyártók szűrőit semmilyen körülmények között sem szabad használni.
HU-2
Méret (befúvó-szűrő egység) 240 x 165 x 70 mm
A hegesztőpajzs súlya 884 gr
Levegő szűrő 1 x TH2 P R SL
Légáram Minimális légáram: 165 l/perc
Névleges légáram :
1 fokozat: 170 l/perc
2 fokozat 200 l/perc
3 fokozat: 230 l/perc
Zajszint Max: 70 dB
Működési hőmérséklet -5oC~55oC
Tárolási hőmérséklet -10oC~55oC
Akkumulátor típusa Újratölthető Li-ion 11.1V /4400 mAh
Várható akku üzemidő 1 fokozat >8h
2 fokozat>6h
3 fokozat>4h
Akkumulátor töltési ideje 3.5 óra
Akkumulátor várható élettartama 500 töltés
Az élettartam függ a légáramtól és a
szűrőterheléstől.
LCD Levegőáram és adatok
Akkumulátor-kapacitás
Az akkumulátor hőmérséklete
Szűrő állapot
4. TECHNIKAI ADATOK
3. FIGYELEM ÉS A FELHASZNÁLÁSRA VONATKOZÓ KORLÁTOZÁSOK
Minden használat előtt ellenőrizze a légzőrendszer károsodását és ellenőrizze, hogy
megfelelően működik-e. A légzőrendszer használata előtt a levegőáramlást ellenőrizni
kell, hogy a megfelelő légmennyiség biztosítva legyen.
Mindig viseljük a légzőrendszert szennyezett területen belül. Ne vegyük le a pajzsot
a fejünkről és ne kapcsoljuk ki a levegőszűrő egységet a szennyezett területen belül,
mert fennáll a magas CO2-koncentráció és az alacsony oxigénszint veszélye.
Ha nem biztos abban, hogy a szennyezés koncentrációja vagy a berendezés telje-
sítménye alkalmas a biztonságos munkavégzésre, kérdezze meg az munkavédelmi
felelőst.
HU-3
5. KICSOMAGOLÁS/ÖSSZESZERELÉS
Ellenőrizze, hogy a csomag tartalmazza-e a megfelelő számú alkatrészt, az 1. ábra
szerint.
Ellenőrizze, hogy a készülék teljes, sértetlen és az összeszerelés megfelelő.
A sérült vagy hibás alkatrészeket használat előtt cserélni kell.

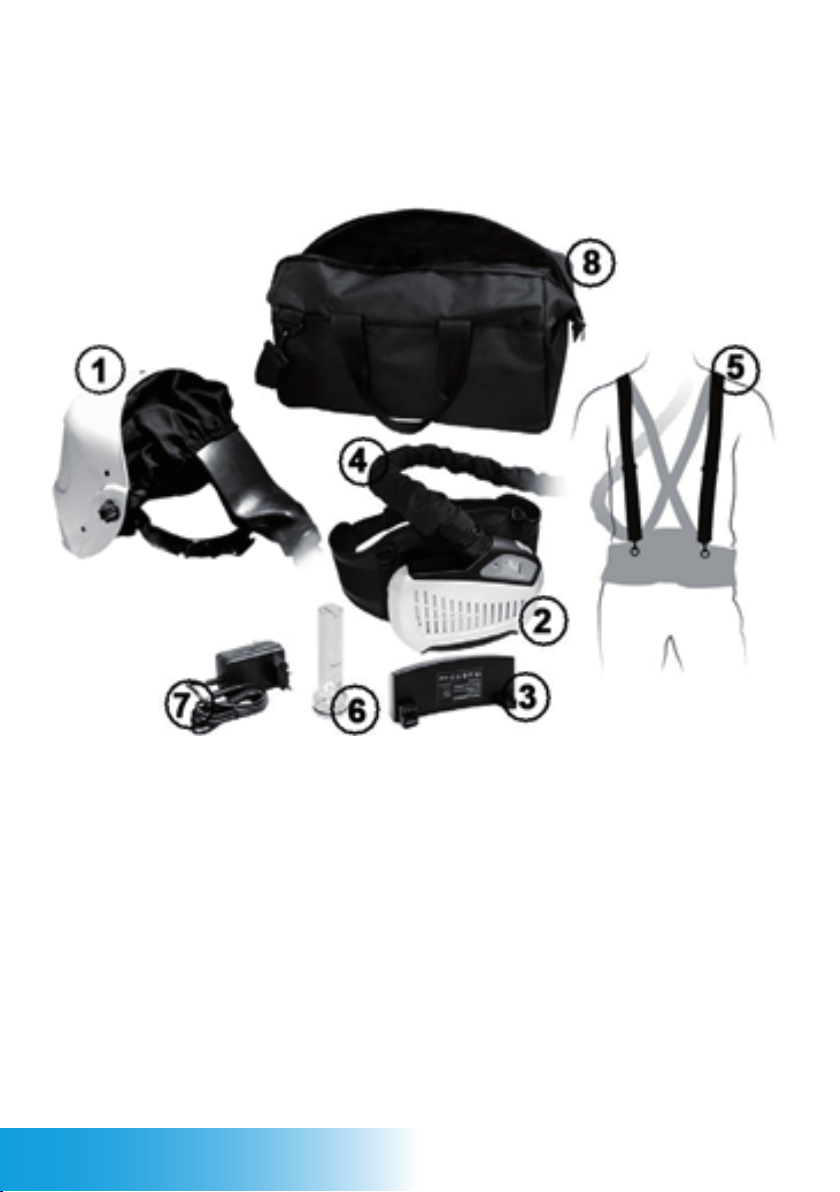

1. Szűrt levegő bevezető rendszer + hegesztőpajzs
2. A légzőrendszer (turbóegység + szűrő + deréköv)
3. Lítium-ion akkumulátor
4. A levegőcső, tűzálló burkolata és mindkét végcsatlakozó
5. A vállheveder
6. A légáramlásmérő
7. A lítium-ion akkumulátortöltő
8. A hordtáska
A csomag tartalma:
Ha a fenti alkatrészek bármelyike nem szerepel a készletben, kérjük, azonnal forduljon
a forgalmazóhoz.
HU-4
12
Távolítsa el a szűrő fedelét a
szűrőfedél reteszelésének oldásával.
A szűrőbetétek hozzáférhetővé
válnak..
3 4
Távolítsa el a használt szűrőt úgy,
hogy kiemeli a szűrő fedélből.
5 6
Távolítsa el az előszűrőt. Tisztítsa meg a szikrafogót, ha szük-
séges.
Az előszűrő és a szűrő várható élettartama 12 hónap. Intenzív használat esetén rend-
szeresen ellenőrizze a szűrő tisztaságát, és szükség esetén 12 hónapnál gyakrabban
cserélje ki.
5.1 Szűrőcsere
HU-5

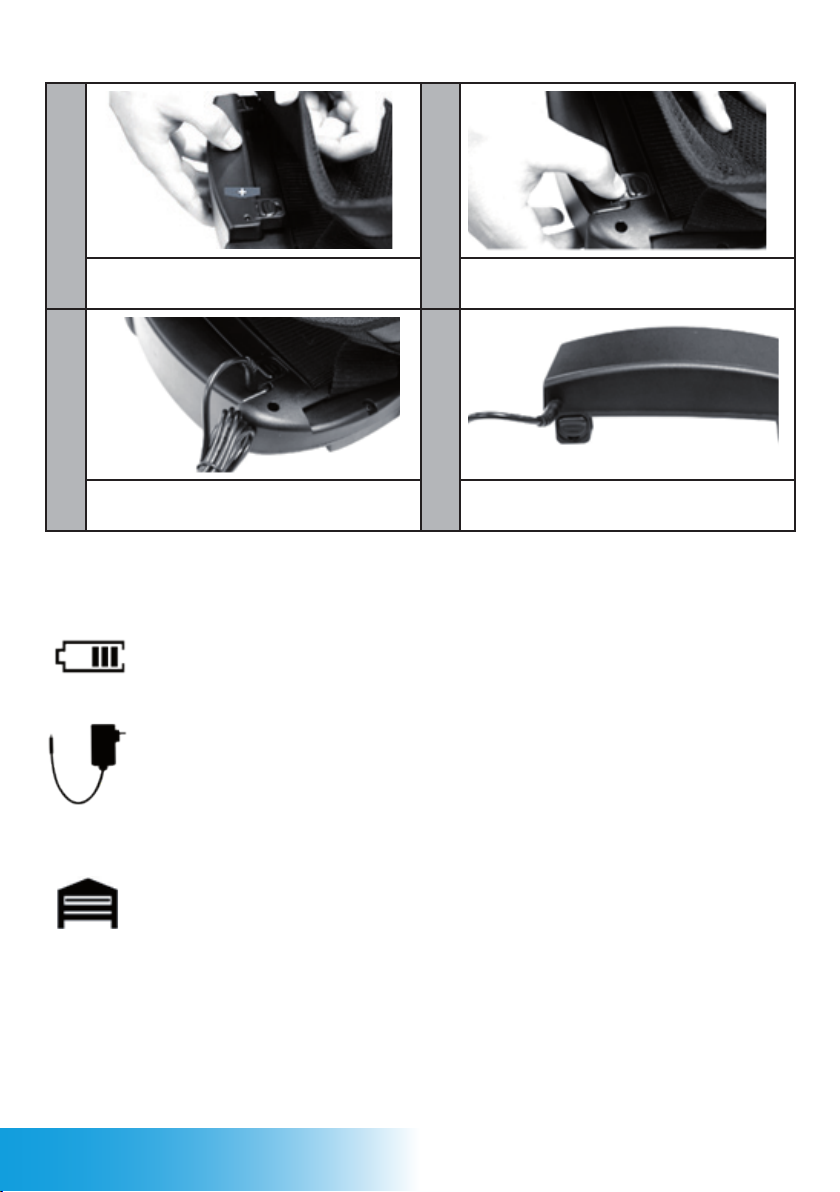

5.2 Akkumulátor elhelyezése és cseréje.
12
Csúsztassa az akkumulátort a szűrő-
egység hátulja felé.
Győződjön meg róla, hogy az akku-
mulátor le van reteszelve.
3 4
Az akkumulátor feltölthető a szűrő-
egységben vagy külön is.
Az akkumulátor részben fel van töltve szállításkor.
Az első használat előtt 100% (4 sáv a kijelzőn) ra kell feltölteni.
Javasoljuk az akkumulátorok 100% -os feltöltését minden használat előtt!
A töltőt nem szabad más célokra használni, mint amire a készüléket
tervezték.
Ne töltse az akkumulátort robbanásveszélyes területen! A töltőt csak
beltérben szabad használni!
A töltő automatikusan szabályozza a töltést, ha az akkumulátor teljesen
fel van töltve, 100% -on tartja (lebegő töltés).
A töltési idő 3-4 óra.
Az akkumulátor hosszú tárolási idő alatt lemerül. Mindig töltse fel az akku-
mulátort, ha az eszközt több mint 15 napig tárolta. Ha az akkumulátor
új vagy 3 hónapnál hosszabb ideig tárolásra került, akkor töltse fel és
legalább kétszer egymás után merítse le, hogy elérje a névleges töltési
kapacitást.
Akkumulátortöltő :
1. Csatlakoztassa az akkumulátort a töltőhöz. A csatlakozó az akkumulátor felett van.
2. Csatlakoztassa a töltőt a hálózati csatlakozóhoz.
3. A töltés állapotát a hálózati töltő piros LED-je jelzi.
4. A töltés befejezése után a lebegő töltés aktívvá válik: a piros LED kikapcsol és zöld
LED világít.
5. Húzza ki a töltőt a hálózati aljzatból (ne tartsa a töltőt a hálózati csatlakozóban ha
nincs használatban).
HU-6
12
Távolítsa el a szíj felszabadító csatját. Távolítsa el a rögzítőszíjat a derék-
csatlakozó két övhurokjából.
3 4
Húzza át a rögzítőszíjat a légzőrend-
szer két övnyílásán keresztül.
Helyezze atépőzárat a két nyílás
közé.
5 6
Fordítsa meg a szűrőrendszert, és
rögzítse a tépőzárat a szíjra
Tegye vissza a rögzítőszalagot a két
övhurokra.
78
Tegye vissza a csatot. Csatlakoztassa a hevedert az öv 4
műanyag rögzítőjéhez.
Ügyeljen arra, hogy az öv biztonságosan rögzítve legyen!
5.3 A légzőrendszer felszerelése az övre.
HU-7
5.4 Levegőcső csatlakoztatása
12
Csatlakoztassa a levegőcsövet a
légzőrendszerbe, és csavarja az
óramutató járásával megegyező
irányba, hogy rögzítse a helyzetét.
Csatlakoztassa a cső másik végét a
fejfedőhöz hasonló módon.
Ellenőrizze, hogy a levegőcső szorosan rögzítve van-e. Ha a cső meghibásodott, cse-
rélje ki! Az összes alkatrészt a jelen kézikönyv szerint kell felszerelni / használni, hogy
a berendezés a megadott védelmet kínálja. Ha bármelyik alkatrész hiányzik vagy ha
valami nem érthető, akkor lépjen kapcsolatba a forgalmazóval.
6. HASZNÁLAT ELŐTT
6.1 Légáram teszt
12
Csatlakoztassa a légcsövet a
turbóegységhez, és csavarja az
óramutató járásával megegyező
irányba, hogy lezárja.
Helyezze az áramlásmérőt a cső
végére.
3 4
Nyomja meg az ON gombot és tart-
sa a csövet függőleges helyzetben
szemmagasságban.
A légáram akkor elegendő, ha a
golyó eléri az O minimális áramlási
szintet.
1. A légáramot meg kell mérni használat előtt!
2. Ha a golyó nem éri el a minimális áramlási szintet, ne használja a rendszert!
Cserélje ki a szűrőt vagy az akkumulátort, és ismételje meg a mérést!
HU-8
6.2 Légáram ellenőrzése
12
Távolítsa el a csövet a sisakról és
nyomja meg az ON gombot
Fedje le a levegőt a kezével és vár-
jon kb. 15 másodpercet.
Ha a riasztás nem működik, kérjük, javítsa vagy cserélje a rendszert..
6.3 Rögzítés
12
Húzza le az arctömítő gyűrűjét és
tegye fel a fejére.
Állítsa be a fejfedőt megfelelő
feszességre (nyomja meg és fordítsa
balra a lazításhoz, jobbra a meghú-
záshoz)
Győződjön meg róla, hogy az arc tömítése helyesen van elhelyezve, ellenkező eset-
ben nem kap elegendő tömítést a megfelelő védelmi tényező biztosításához.
HU-9

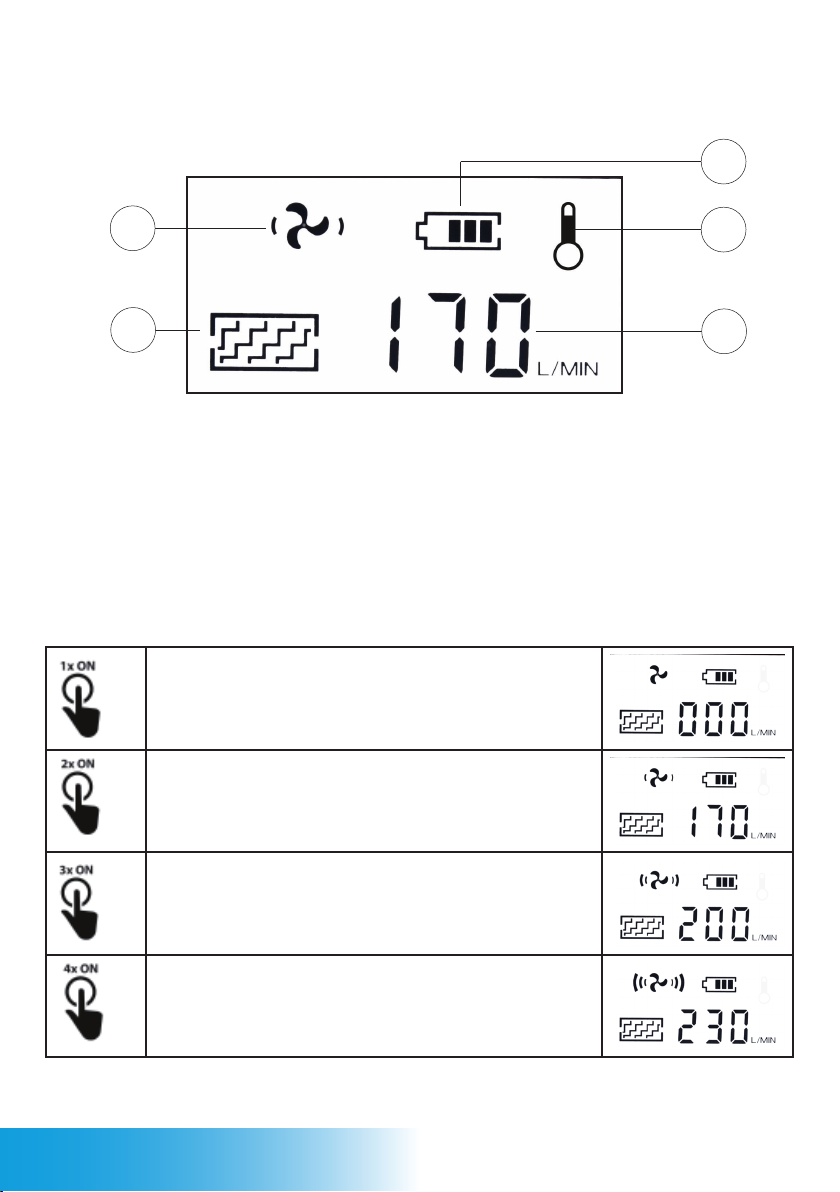

7. LCD ÉS KEZELÉS
7.1 LCD funkciók
A PANTHER FLOW egységen található LCD kijelző mutatja a működési paramétereket.
7.2 Működés
Kapcsolja be a készüléket az ON gomb egyszeri
megnyomásával.
Nyomja meg újra az ON gombot, a levegőáram-
lás az 1. szinten (~ 170L / perc).
Nyomja meg újra az ON gombot, a levegőáram-
lás a 2. szinten (~ 200L / perc).
Nyomja meg újra az ON gombot, a levegőáram-
lás a 3. szinten (~ 230L / perc).
Nyomja meg újra az ON gombot, a levegőáram-
lás visszatér az 1. szintre (~ 170L / perc).
1
5
3
2
4
Az 1. ábra mutatja az aktuális légáramlás adatait.
A 2. ábra mutatja a légáram szintjét.
A 3. ábra a szűrő állapotát mutatja.
A 4. ábra mutatja az akkumulátor töltöttségét.
Az 5. ábra mutatja az akkumulátor hőmérsékletét.
Bármelyik közülük villogni fog, ha PANTHER FLOW hibás.
HU-10
