HASZNÁLATI UTASÍTÁS

MOSFET technológiás, mikroprocesszor vezérlésű

egyenáramú elektróda hegesztő inverter

ARC 130

ARC 140

ARC 160

ARC 200

FIGYELEM!

A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen

balesetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért

a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa

el gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!

• Hegesztés alatt ne kapcsoljon más üzemmódra, mert

árt a gépnek!

• Használaton kívül csatlakoztassa le a munkakábele-

ket a gépről.

• A főkapcsoló gomb biztosítja a készülék teljes áramta-

lanítását.

• A hegesztő tartozékok, kiegészítők sérülésmentesek,

kiváló minőségűek legyenek.

• Csak szakképzett személy használja a készüléket!

ÁRAMÜTÉS: végzetes lehet

• Földeléskábelt – amennyiben szükséges, mert nem

földelt a hálózat - az előírásoknak megfelelően kösse!

• Csupasz kézzel ne érjen semmilyen vezető részhez a

hegesztő körben, mint elektróda vagy vezeték vég! He-

gesztéskor a kezelő száraz védőkesztyűt viseljen!

• A hegesztő a munkadarabtól elszigetelten legyen!

Hegesztéskor keletkezett füst és gázok ártalmasak az

egészségre.

Kerülje a füst vagy gázok belégzését!

• Munkaterület legyen jól szellőző!

Az ív fénykibocsátása árt a szemnek és bőrnek.

• Hegesztés alatt viseljen hegesztő pajzs-

ot, védőszemüveget és védőöltözetet a fény és a

hősugárzás ellen!

• A munkaterületen vagy annak közelében tartóz-

kodókat is védeni kell a sugárzásoktól!

TŰZVESZÉLY

• A hegesztési fröccsenés tüzet okozhat, ezért a

gyúlékony anyagot távolítsa el a munkaterületről!

• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi sz-

akképesítése is szükséges a gép használatához!

Zaj: Árthat a hallásnak

Hegesztéskor / vágáskor keletkező zaj árthat a hallás-

nak, fülvédőt alkalmazzon!

Meghibásodás:

• Tanulmányozza át a kézikönyvet

• Hívja forgalmazóját további tanácsért.

TARTALOMJEGYZÉK

FŐBB PARAMÉTEREK 5.

BEÜZEMELÉS 6.

MŰKÖDÉS 7.

ÓVINTÉZKEDÉSEK 8.

KARBANTARTÁS 9.

MEGHIBÁSODÁS-ELLENŐRZÉS 9.

ÁRAMKÖR DIAGRAMM 12.

Bevezetés

Először is köszönjük, hogy hegesztőgépünket választotta és használja.

Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy

teljesítményű MOSFET egyenirányítja az áramot, majd PWM használatával a kimenő

egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban csök-

kentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.

Az ívképzés a magas frekvenciájú rezgés elvét alkalmazza.

A gép főbb tulajdonságai, előnyei: stabil működés, határozott ív erő, könnyű súly, hor-

dozható, energiatakarékos és halk működés. A mikroprocesszor vezérlés folyamatosan

segíti a hegesztő ív optimális karakterének megtartásában az ARC FORCE és HOT START

funkciókkal.

Az inverter hegesztőgépek megjelenése forradalmasította a hegesztőipart. Az ARC so-

rozat jellemzői: tökéletes használhatóság és minden hegesztési szükségletet kielégítő

képesség pl. vezetékeket, hőcserélők, vákuumos tartályokat és nyomás tartó edé-

nyeket is hegeszthetünk velük.

Szívesen meghallgatjuk a felhasználók javaslatait, hogy a termékek és szolgáltatások

minőségén javítsunk.

1. A készülékre 1 év teljeskörű garanciát vállalunk.

2. Ez alatt minden szerviz ingyenes, kivéve szándékos rongálásból és a nem rendeltetés-

szerű használatból adódó meghibásodás.

3. A kezelőnek, felhasználónak nem megengedett, hogy kijavítsa vagy megszerelje a

gépet, alkatrészt cseréljen, különben a gyártó nem vállal felelősséget és a gép elveszíti

a jótállást.

TÍPUS/ PARAMÉTER ARC 130 ARC 140 ARC 160 ARC 200

Bemeneti feszültség (V/Hz) 220 -240V egyfázisú

váltóáram 50/60Hz

220 -240V egyfázisú

váltóáram 50/60Hz

Névleges áramfelvétel (A) 19 20,6 24,3 32

Névleges munkafeszültség (V) 25,2 25,6 26,4 28

Kimeneti áram (A) 10~130 10~140 10~160 10~200

Arc Force (A) 0~10 0~10 0~10 0~10

Bekapcsolási idő (%) 60 60 60 60

Üresjárat feszültség (V) 9/56 9/56 9/56 9/56

Üresjárati áramfelvétel (W) 40 40 40 40

Hatékonyság (%) 85 85 85 85

Áram tényező 0,93 0,93 0,93 0,93

Szigetelés osztály F F F F

Védelemosztály IP23 IP23 IP23 IP23

Tömeg (kg) 8 8 9 9

Méret (mm) 410x265x300 410x265x300 410x265x300 410x265x300

Fő paraméterek

1-1. paraméterek

Beüzemelés

2-1. Hálózatra csatlakozás

1. Minden gép saját bemeneti áramvezetékkel rendelkezik. Megfelelő hálózati dugal-

jon keresztül a földelt hálózatra kell csatlakoztatni!

2. Az áramvezetéket a megfelelő hálózati csatlakozóba kell bedugni!

3. Multiméterrel ellenőrizzük, hogy a feszültség megfelelő sávtartományban van-e.

2-2. Kimeneti vezetékek csatlakozása

1. Mindegyik gép gyári munkakábellel kerül forgalomba, melyeknek két lengő csatla-

kozója van, amit a panelra csatlakoztathatunk. Ellenőrizzük, hogy jól csatlakozzanak a

kábelek, különben mindkét oldal sérülhet, túlmelegedhet vagy eléghet!

2. Az elektródafogó-vezeték a negatív pólushoz, míg a munkadarab (test) a pozitív

pólushoz kapcsolódik.

Ha nem földelt a hálózat, akkor a gépet a hátulján lévő földelési csatlakozón keresztül

külön földelni kell!

3. Oda kell gyelni az elektróda vezetékre, mivel két módja van az inverteres

hegesztőgép kapcsolására: pozitív és negatív csatlakozás. Pozitív: elektródatartó „-„,

míg a munkadarab a „+”-hoz. Negatív: munkadarab „-„ , míg elektródatartó „+” –hoz

kapcsolt. A gyakorlatnak megfelelő módot válassza, mert hibás kapcsolás instabil ívet,

illetve sok fröccsenést okozhat. Ilyenkor cserélje meg a polaritást, hogy elkerülje a hibás

géphasználatot!

4. Ha a munkadarab túl messze van a géptől (50-100m) és a másodlagos vezeték túl

hosszú, akkor a vezeték keresztmetszetét növelni kell, hogy elkerüljük a feszültségesést.

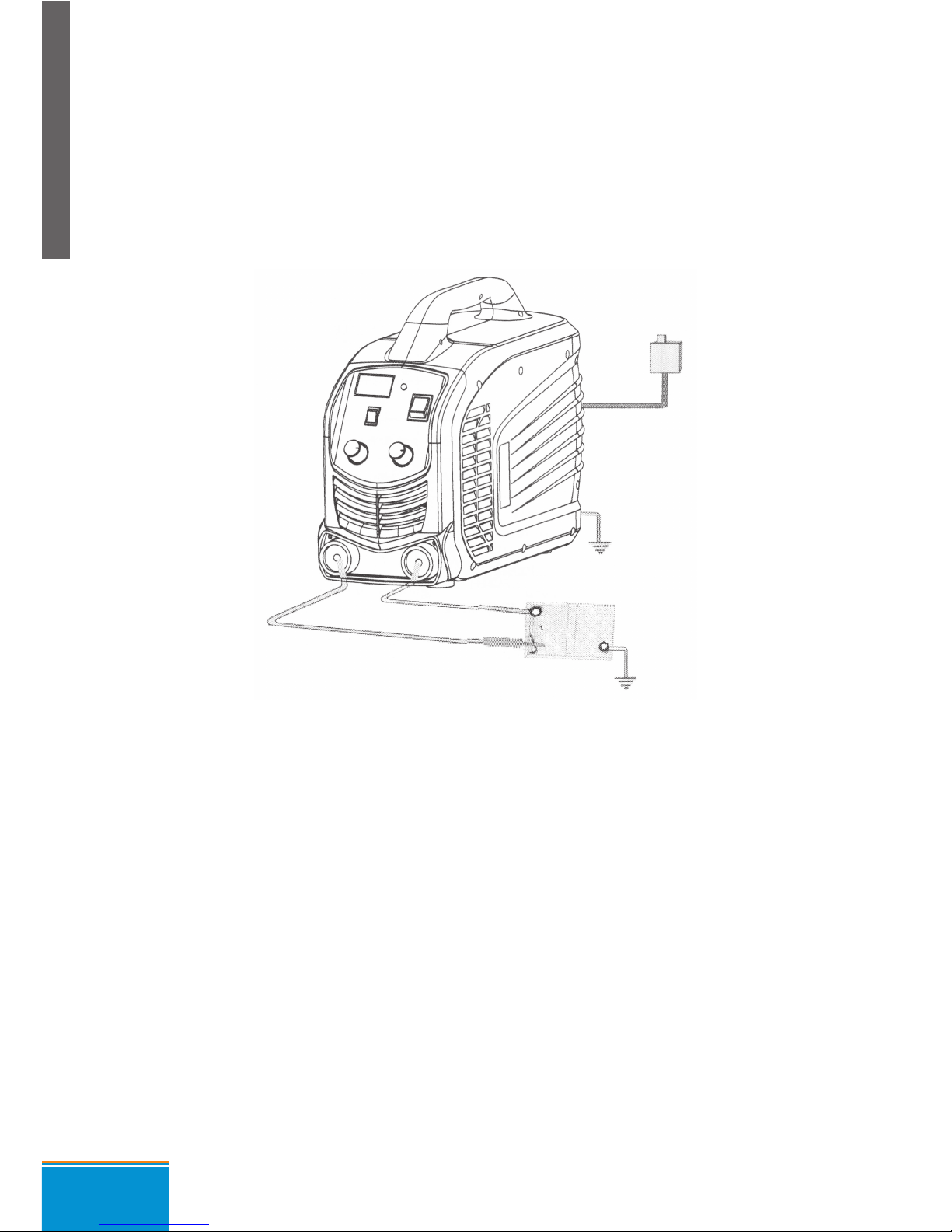

Földelt hálózat 240V

Kiegészítő földelés

(csak ha nincs földelt hálózat)

Elektróda fogó

Testkábel-csatlakozó

Munkadarab

2-3. Ellenőrzés

1. Ellenőrizzük hogy a gép megfelelő módon legyen földelve!

2. Ellenőrizzük, hogy minden csatlakozás tökéletes legyen, különösen a gép földelése!

3. Ellenőrizzük, hogy elektródafogó és a testkábel kábelcsatlakozása tökéletes legyen!

4. Ellenőrizzük, hogy kimenetek polaritása megfelelő legyen!

5. Ha áramkör védelmet választ (VRD), a szivárgó áram kevesebb kell legyen 30mA-nél.

6. Hegesztési fröccsenés tüzet okozhat, ezért ellenőrizze, hogy nincs-e gyúlékony anyag

a munkaterületen!

Működés

3-1. Működési útmutató (panel vázlattal)

1. Kapcsolja be a főáram kapcsolót! Az LCD kijelző mutatja a beállított áramértéket és

a ventilátor forogni kezd.

2. Gyakorlati alkalmazásnak megfelelően állítsa a hegesztőáram erősségét és az

íverősség szabájozó gombját (ha van ilyen az Ön készülékén) a hegesztéshez szükséges

értékre.

3. Általában a hegesztési áram erőssége az elektróda átmérőhöz megfelelően az aláb-

biak szerint alakul. Bizonyosodjon meg arról, hogy ezzel az áramerősség tartalékkal az

Ön készüléke rendelkezik, más esetben ne is próbálja a munkát elvégezni!

ø 2,5: 70-100A ø 3,2:110-160A

ø 4,0: 170-220A ø 5,0: 230-280A

ARC130/140/160/200

ÁRAMMÉRŐ

VRD KAPCSOLÓ

(csökkentett feszültség)

ARAMSZABÁLYOZÓ

NEGATÍV CSATLAKOZÓ

ALJZAT

HŐVÉDELEM

FŐKAPCSOLÓ

ÍV ERŐSSÉG

SZABÁLYOZÓ

POZITÍV CSATLAKOZÓ

ALJZAT

4. Az Arc Force gomb a kezdeti hegesztési ív erősség beállítását szolgálja. Kis áram

érték tartományban párosul az áramgombbal; ezért előnyös lehet beállítani az ívindító

áramot, mert nem szabályozható kellőképpen csak a hegesztő áram gombbal.

3-2. Megengedett Bekapcsolási Idő (BI)

Szigorúan csakis a megengedett bekapcsolási időt alkalmazhatja (lásd műszaki para-

méterek). Ha túl megy ezen időn a gép váratlanul leállhat. Ez a belső túlterhelés követ-

keztében lehetséges, mert a gép túlmelegszik. Ilyenkor nem szükséges a gépet kikap-

csolni, hagyni kell a ventilátort működni a hőmérséklet csökkentése végett. Általában

5-10 percen belül a gép újra működőképes.

Figyelem!

4-1. Munkakörnyezet

A munkaterület száraz környezetben, 80% alatti nedvesség tartalmú legyen; a

hőmérséklet -10°C és + 40°C között és kerüljük a közvetlen napsütésben vagy esőben,

vagy poros, esetleg korróziós gáz környezetben a munkavégzést.

4-2. Biztonsági intézkedések

1. Jó szellőzés

Gépünk kis térfogatú, zárt szerkezetű és igen nagy teljesítményű, így a természetes

légáramlás nem elegendő; ezért van benne egy speciális hűtőventilátor. Figyeljen oda,

hogy a gép szellőző nyílásai ne legyenek elzárva, vagy letakarva, valamint hogy lega-

lább 0,3m távolságra van faltól és egyéb tárgytól, biztosítva a megfelelő működéshez

a szellőzést.

2. Ne terhelje túl a gépet

Tilos túlterhelni a gépet, különben munka közben hirtelen leállhat, a belső részek túlme-

legedése következtében. Ilyen nem szabad a gépet kikapcsolni, hagyja a ventilátort

működni a hőmérséklet csökkentésének érdekében. Ha a hőmérséklet a megfelelő

tartományba kerül, a munka újrakezdődik.

3. Ne adjon a gépre túlfeszültséget!

A gép feszültség tartománya a „ Fő paraméterek” táblázatban található; ha megfelelő,

a belső feszültség magától kompenzál és garantálja, hogy a hegesztőáram nem lépi

túl a megengedett értéket. Figyeljen oda, hogy ne lépjen fel túlfeszültség, mert a gép

meghibásodhat! Ennek érdekében kerülje a bizonytalan, ingadozó teljesítményű ge-

nerátorról történő üzemeltetést!

Minden gép földeléses csatlakozóval rendelkezik.

A gépen található egy földelési csatlakozópont is, amihez 10mm-es földvezetéket csat-

lakoztasson, ha nem tudja a készüléket megbízható, földelt hálózathoz csatlakoztatni. A

gépet földelve elkerüli a statikus elektromosság vagy szivárgás okozta meghibásodást,

áramütést.

Ne érjen munkaközben a kimenetekhez, mert áramütést szenvedhet.

Hibaelhárítás

Kezelőnek megfelelő hegesztési ismerettel, végzettséggel kell rendelkeznie, a bizton-

ság érdekében, erről megfelelő végzettséggel, kell bírnia. Ha bármilyen kérdése lenne

a beüzemelés előtt, keresse fel a forgalmazót.

1. ARC 130/ 140/ 160/ 200

Karbantartás

1. Rendszeresen tisztítsa ki a gépet portól tiszta, száraz sűrített levegővel; ha a

munkakörülmények sűrű füstöt és szennyezést tartalmaznak, a gépet havonta egyszer

kötelező így karban tartani!

2. A portalanításhoz használt sűrített levegő nyomása ne legyen túl magas, hogy el-

kerüljük a gép kisebb belső elektromos alkatrészeinek sérülését.

3. Ellenőrizze, hogy a gép kimeneti áramcsatlakozásai jó szorosan kapcsoltak, különben

oxidálódnak; ha így történik csiszoló papírral tisztítsa meg, majd csatlakoztassa újra.

4. Ha fröccsenő víz, pára kerülne a gépbe, időben szárítsa ki, mérje meg a szigetelést

is). Csak akkor folytassuk a hegesztést, ha nincs semmilyen rendellenesség.

5. Ha hosszú ideig nem használjuk a gépet, eredeti csomagolásban, száraz helyen

tároljuk.

MEGHIBÁSODÁS LEHETSÉGES OKOK MEGOLDÁS

1. Gép működik. Ellenőrző

lámpa nem világít, nincs kime-

neti feszültség és ventilátor

nem működik.

1. Bemeneti feszültség nem

normális

1. Ellenőrizze a 220V-os feszült-

séget

2. Megszakadt az áramellátás

vagy csatlakozás sérült 2. Ellenőrizze a csatlakozást.

3. Gép meghibásodott 3. Helyettesítse a hibás részt.

2. Gép működik, ellenőrző

lámpa világít, nincs kime-

neti áram, a ventilátor nem

működik vagy rövid működés

után leáll.

1. Csatlakozások meglazultak

ezért nem jut áram a géphez.

1. Ellenőrizze a csatla-

kozásokat.

2. Bemeneti feszültség túl ma-

gas, így a gép védekezése

bekapcsol.

2. Bemeneti feszültség túl ma-

gas vagy túl alacsony.

3. Bemeneti kábel túl vékony

vagy hosszú, védekezés beka-

pcsol.

3. Válasszon vastagabb be-

meneti vezetékeket.

4. Primer áramkör 24/30A

reléje rosszul zár, megnő a

mágneses ellenállás vagy

hőre érzékeny ellenállás.

4. Ellenőrizze és cserélje le.

5. Táblán a másodlagos áram-

forrás (24VDC) sérült. 5. Javítsa ki és cserélje le.

6. Folyamatos működés mi-

att kapcsoló ellenállás túlfor-

rósodik, és gép leállásához

vezet.

6. 3 percre állítsa le a munkát.

MEGHIBÁSODÁS LEHETSÉGES OKOK MEGOLDÁS

3. Gép működik, piros lámpa

nem világít, nincs kimeneti

feszültség, ventilátor működik.

1. Ellenőrizze az összes belső

csatlakozást,

1. Ellenőrizze a csatlakozá-

sokat.

2. Ellenőrizze a kontroll modult,

a vezetőáramkört és vezető

modult.

2. Ellenőrizze és cserélje le.

3. Ellenőrizze MOSFET, transz-

formátorokat, egyenirányítást

és csatlakozásokat.

3. Ellenőrizze és cserélje le.

4. Gép működik, ventilátor

forog, ellenőrző lámpa világít,

nincs kimeneti feszültség.

1. Bekapcsolt a túlmelegedés

védelem

1. 5 percre hagyja abba a

munkát

2. Bekapcsolt a túlfeszültség

védelem

2. Gépet 5 percre kapcsolja

ki, majd indítsa újra.

3. Gép egyes részei meghibá-

sodtak.

3. Mérje meg egyenként az

egyenirányító csöveket és

cserélje ki a meghibásodottat

ugyanolyan típusúra.

4. Húzza ki a ventilátor mel-

letti táblából csatlakozót. Gép

leállítása után VH-07-et in-

dítsa újra, piros lámpa világít.

Győződjön meg róla hogy

MOSFET sérült mialatt ellenőrzi

vezető modul részeit is.

Forduljon szakszervizhez.

1. LED monitor nem jelez. Gép

működik, de nincs semmilyen

reakció

1. Ellenőrizze a külső áramfor-

rást

Ellenőrzés

2. Ellenőrizze a hálózati 380V

AC feszültséget.

3. Ellenőrizze 24VDC és másod-

lagos feszültségforrást, vala-

mint a 24VDC transzformátort.

2. LED normálisan jelez, ven-

tilátor működik, piros lámpa

nem világít, nincs kimeneti

feszültség

1. Ellenőrizze a csatlakozás-

okat.

Ellenőrzés

2. Ellenőrizze a kontroll és

vezető modult.

3. Ellenőrizze a MOSFET,

főtranszformátort, egyenirá-

nyító csöveket és csatla-

kozásokat.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sistema de soldadura de iWeld

iWeld

iWeld GORILLA POWERTIG 200 AC/DC GORILLA POWERTIG 200... Manual de usuario

iWeld

iWeld GEKKOMAT STD Manual de usuario

iWeld

iWeld POLICLEAN 3000 ST Manual de usuario

iWeld

iWeld CUT 50 CNC PILOT Manual de usuario

iWeld

iWeld MIG 320 SYNERGIC Manual de usuario

iWeld

iWeld POCKETMIG 205 DSC Manual de usuario

iWeld

iWeld TIG 2400 AC Manual de usuario

iWeld

iWeld SYNERGIC PULSE MIG 380 Manual de usuario

iWeld

iWeld GORILLA POCKETPOWER 130 VRD Manual de usuario

iWeld

iWeld GORILLA SUPERPULSE 200 Manual de usuario

iWeld

iWeld TIG 220 AC/DC DIGITAL RC Manual de usuario

iWeld

iWeld GORILLA POWERTIG 200 AC/DC GORILLA POWERTIG 200... Manual de usuario

iWeld

iWeld GORILLA POCKETMIG 205 CAR BODY SYNERGIC Manual de usuario

iWeld

iWeld TIG 160 P Digital Pulse Manual de usuario

iWeld

iWeld GORILLA POCKETMIG 195 ALUFLUX Manual de usuario

iWeld

iWeld GORILLA POCKETMIG 185 ALUFLUX Manual de usuario

iWeld

iWeld MIG 5200 SYNERGIC Manual de usuario

iWeld

iWeld TIG200P AC Instrucciones de montaje

iWeld

iWeld CUT 160 IGBT Manual de usuario

iWeld

iWeld POLICLEAN 4000 RS Manual de usuario

iWeld

iWeld CUT 50 COM PILOT Manual de usuario

iWeld

iWeld GORILLA SUPERTIG 200 HF Manual de usuario

iWeld

iWeld QUICKSILVER MIG 320 COOLPULSE Manual de usuario

iWeld

iWeld MIG 200 IGBT Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario

iWeld ARC 130 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas
