CUT 55 PILOT PFC
TARTALOMJEGYZÉK
BEVEZETÉS 3.
FIGYELMEZTETÉSEK 4
FŐBB PARAMÉTEREK 6.
BEÜZEMELÉS 7.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK, KARBANTARTÁS 11.
HU-2
Bevezető
Köszönjük, hogy egy iWELD hegesztő vagy plazmavágó gépet választott és használ!
Célunk, hogy a legkorszerűbb és legmegbízhatóbb eszközökkel támogassuk az Ön
munkáját, legyen az otthoni barkácsolás, kisipari vagy ipari feladat. Eszközeinket, gé-
peinket ennek szellemében fejlesztjük és gyártjuk.
Minden hegesztőgépünk alapja a fejlett inverter technológia melynek előnye, hogy
nagymértékben csökken a fő transzformátor tömege és mérete, miközben 30%-kal
nő a hatékonysága a hagyományos transzformátoros hegesztőgépekhez képest.
Az alkalmazott technológia és a minőségi alkatrészek felhasználása eredményekép-
pen, hegesztő és plazmavágó gépeinket stabil működés, meggyőző teljesítmény,
energia-hatékony és környezetkímélő működés jellemzi. A mikroprocesszor vezérlés-
hegesztést támogató funkciók aktiválásával, folyamatosan segít a hegesztés vagy
vágás optimális karakterének megtartásában.
Kérjük, hogy a gép használata előtt gyelmesen olvassa el és alkalmazza a használati
útmutatóban leírtakat. A használati útmutató ismerteti a hegesztés-vágás közben
előforduló veszélyforrásokat, tartalmazza a gép paramétereit és funkcióit, valamint
támogatást nyújt a kezeléshez és beállításhoz, de a hegesztés-vágás teljes körű szak-
mai ismereteit nem vagy csak érintőlegesen tartalmazza. Amennyiben az útmutató
nem nyújt Önnek elegendő információt, kérjük bővebb információért keresse fel a
termék forgalmazóját.
Meghibásodás esetén vagy egyéb jótállással vagy szavatossággal kapcsolatos igény
esetén kérjük vegye gyelembe az „Általános garanciális feltételek a jótállási és sza-
vatossági igények esetén” című mellékletben megfogalmazottakat.
A használati útmutató és a kapcsolódó dokumentumok elérhetőek weboldalunkon is
a termék adatlapján.
Jó munkát kívánunk!
IWELD Kft.
2314 Halásztelek
II. Rákóczi Ferenc út 90/B
Tel: +36 24 532 625
www.iweld.hu
HU-3
FIGYELEM!
A hegesztés és vágás veszélyes üzem! Ha nem körültekintően dolgoznak könnyen bal-
esetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért a
műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa el
gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra,
mert árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábe-
leket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes
áramtalanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
Az áramütés végzetes lehet!
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően
csatlakoztassa!
• Csupasz kézzel ne érjen semmilyen vezető részhez
a hegesztő körben, mint elektróda vagy vezeték
vég! Hegesztéskor a kezelő viseljen száraz védő-
kesztyűt !
Kerülje a füst vagy gázok belégzését!
• Hegesztéskor keletkezett füst és gázok ártalmasak
az egészségre.
• Munkaterület legyen jól szellőztetett!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztő pajzsot,
védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartózko-
dókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY!
• A hegesztési fröccsenés tüzet okozhat, ezért a gyúl-
ékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak!
• Hegesztéskor / vágáskor keletkező zaj árthat a
hallásnak, használjon fülvédőt!
Meghibásodás:
• Tanulmányozza át a kézikönyvet.
• Hívja forgalmazóját további tanácsért.
HU-4
AZ ELEKTROMÁGNESES KOMPATIBILITÁSRA VONATKOZÓ ÓVINTÉZKEDÉSEK
1 Általános megállapítások
A hegesztés elektromágneses interferenciát okozhat.
Az ívhegesztő berendezések interferencia-kibocsátása a megfelelő telepítési módszerekkel és helyes
használattal minimalizálható.
Az ívhegesztő gépekre az A osztály határértékei vonatkoznak (minden alkalomra érvényesek, kivéve a
nyilvános kisfeszültségű elektromos hálózatok által működtetett lakóterületeket).
Figyelmeztetés: Az A osztályú termék, kereskedelmi vagy ipari környezetben történő használatot jelent.
Nem alkalmazható kisfeszültségű elektromos hálózat által működtetett lakott területekre, mivel az
elektromágneses kompatibilitás e területeken nem garantálható a vezetett és sugárzott zavarok miatt.
2 Környezet értékelési javaslatok
Az ívhegesztő berendezés beüzemelése előtt, a felhasználónak meg kell vizsgálnia a környezetben elő-
forduló, potenciális elektromágneses zavarokat.
A következő tényezőket kell gyelembe venni:
- Van-e a hegesztőberendezés alatt vagy annak környékén szolgálati kábel, vezérlőkábel, jel- és telefon-
huzal stb.
- Van-e rádió és televízió adó- és vevőeszköz;
- Vannak-e számítógépek és egyéb ellenőrző berendezések;
- Vannak-e olyan magas biztonsági szintű berendezések, mint például ipari védőberendezések;
- Vizsgálják meg a helyszínen dolgozó személyzet egészségi állapotával kapcsolatos kockázatokat,
például ahol hallókészülékkel vagy pacemakerrel dolgozók vannak;
- Van-e a közelben nagy pontosságú mérő, kalibráló vagy ellenőrző eszköz;
- Ügyeljen a többi berendezés zajvédelmére.
A felhasználónak gondoskodnia kell arról, hogy a berendezés kompatibilis legyen a környező berende-
zésekkel, ami további védőintézkedéseket igényelhet;
- Hegesztési vagy más tevékenységek ideje;
A környezeti tartományt az épületszerkezet és az egyéb lehetséges tevékenységek alapján kell megha-
tározni, amelyek meghaladhatják az épület határait.
3 Az emisszió csökkentésére szolgáló módszerek
- Közüzemi áramellátó rendszer
Az ívhegesztő berendezést a gyártó által ajánlott módszerrel, a nyilvános elektromos hálózathoz kell
csatlakoztatni. Interferencia esetén további megelőző intézkedéseket kell hozni, - például szűrő hasz-
nálatával történő csatlakozás. A rögzített ívhegesztő berendezéseknél a szervizkábeleket fémcsővel
vagy más hatékony módszerrel kell árnyékolni. Az árnyékolásnak azonban biztosítania kell az elektro-
mos folytonosságot, és a hegesztőgép fém burkolatához kell kapcsolódnia annak érdekében, hogy
biztosítva legyen a közöttük lévő jó elektromos érintkezés.
- Ívhegesztő berendezések karbantartása
Az ívhegesztő készüléket rendszeresen a gyártó által ajánlott módszer szerint kell karbantartani. Ha a he-
gesztőberendezés használatban van, minden nyílást, kiegészítő ajtót és burkolatot zárni kell, és megfe-
lelően rögzíteni. Az ívhegesztő berendezést semmilyen formában nem szabad módosítani, kivéve, ha a
változtatás és beállítás a kézikönyvben megengedett. Különösen az ívgyújtó és ívstabilizátor szikraközét
a gyártó javaslatai szerint kell beállítani és karbantartani.
- Hegesztő kábel
A hegesztő kábelnek a lehető legrövidebbnek, egymáshoz és a földhöz lehető legközelebb elhelyezke-
dőnek kell lennie.
- Ekvipotenciális földelés
Ügyeljen arra, hogy a fémtárgyak a környezetben földelve legyenek. A fémtárgy és a munkadarab
átfedése növelheti a munka kockázatát, mivel a kezelő egyidejűleg érintheti a fémtárgyat és az
elektródát. Az üzemeltetőket minden ilyen fémtárgytól szigetelni kell.
- A munkadarab földelése
Az elektromos biztonság vagy a munkadarab helye, mérete és egyéb okok következtében a munkada-
rab nem földelhető, például a hajótest vagy a szerkezeti acélszerkezet. A munkadarabok földelése
néha csökkentheti a kibocsátást, de nem minden esetben alkalmazható. Ezért ne felejtse el megaka-
dályozni az áramütést vagy az egyéb villamos berendezésekben okozott megrongálódást a földelt
munkadarabok miatt. Szükség esetén a munkadarabot közvetlenül a talajhoz kell csatlakoztatni. De
a közvetlen földelés néhány országban tilos. Ilyenkor használjon megfelelő kondenzátort az ország
szabályai szerint.
- Árnyékolás
Szelektíven védje a környező berendezéseket és egyéb kábeleket az elektromágneses interferencia
csökkentése érdekében. Különleges alkalmazásokhoz az egész hegesztési terület árnyékolható.
HU-5
1. Fő paraméterek
CUT 55 PILOT PFC
800CUT55PFC
IGBT
PILOT
PT40
18 mm
14 mm
14 mm
10 mm
8 mm
1
110/230V AC ±10%, 50/60Hz
110V: 31.8V 18.8V / 230V: 20A / 14.1A
0.99
85 %
110V: 20A @ 100%, 22A @ 60%, 30A @ 35%
230V: 30A @ 100%, 36A @ 60%, 40A @ 50%
110V: 20A-30A
230V: 20A - 40A
110V:88V-92V
230V: 88V - 96V
110V: 328.3V
230V: 327.9V
H
IP21S
8.1 kg
605X220X405 mm
Cikkszám
FUNKCIÓK
Inverter típusa
Ívgyújtás
THC - Magasságszabályozás
Digitális LED kijelző
CNC kompatibilitás
2T/4T
PFC
PARAMÉTEREK
Tartozék plazmapisztoly
Vágható anyagvastagság (darabolás)- acél
vágható
Anyagvastagság
szénacél
rozsdamentes acél
alumínium
réz
Fázisszám
Hálózati feszültség
Max./effektív áramfelvétel
Teljesítménytényező (cos φ)
Hatásfok
Bekapcsolási idő (10 perc/40 OC)
Kimeneti áram
Munkafeszültség
Üresjárati feszültség
Szigetelési osztály
Védelmi osztály
Tömeg
Méret (HxSZxM)
HU-6
3. Működés
3.1. Kezelőpanel elemei és csatlakozások
2. Beüzemelés
• A kompresszor kimenetét csatlakoztassa a gép hátulján található nyomáscsök-
kentő szelep bemenetére.
• Vágópisztoly rögzítőcsavarját csavarja rá az integrált kimenetre a gép elülső ré-
szén és szorítsa meg óramutató járással megegyező irányban (gázszivárgás meg-
előzésére); a testcsipeszt a vágó elülső részén lévő pozitív kimenetre csavarja és
szorítsa meg a foglalatot.
• A vágópisztoly kapcsoló dugóját dugja a panelen lévő vágópisztoly csatlakozójá-
ba
• A csavarja az elektródot a vágópisztoly végére, gyengén szorítsa meg és aztán
megfelelő sorrendben helyezze be a fúvókát és védőborítót.
• Bizonyosodjon meg arról, hogy a megfelelő vágópisztolyt és testcsipeszt használja,
különben a hegesztés minősége romlik, és a gép károsodhat.
• Vágás előtt fontos a levegő nyomás pontos beállítása. Kis nyomásérték mellett az
ívgyújtás biztosabb de az olvadt anyag a vágási résből nehezebben távozik ezért
a vágási felület nem lesz sima. Nagy levegőnyomás érték mellett a gyújtás nehéz-
kesebb, de ekkor a vágási felület sokkal simább lesz.
• Használja a berendezést a paramétertáblázatban megadott nyomásérték beállí-
tással!
HU-7

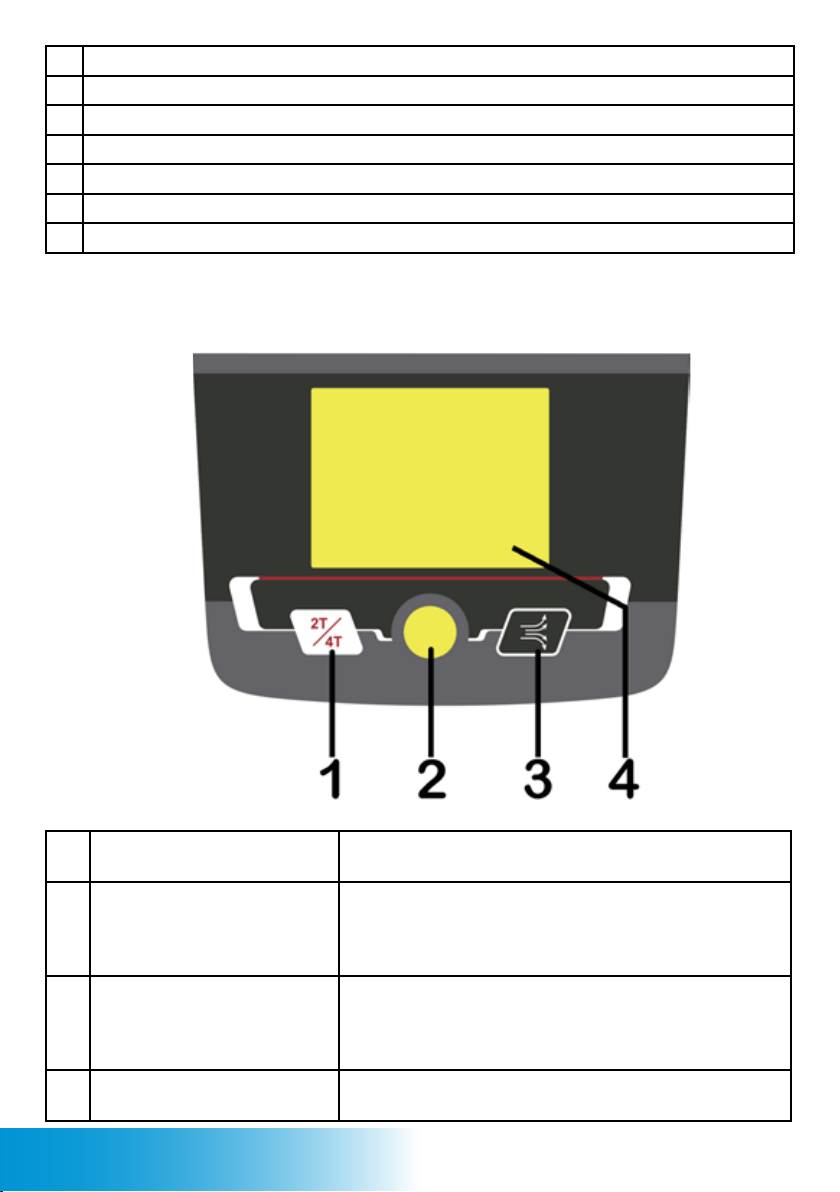

3.2. A plazmavágógép kezelőpanelje
1. Vágópisztoly csatlakozó
2. Pozitív kimeneti csatlakozó
3. Nyomásbeállító gomb
4. Gáz bemeneti csatlakozó
5. Olaj-vízleeresztő szelep
6. Főkapcsoló
7. Hálózati kábel
1. Vágási mód választó
gomb
Nyomja meg a gombot a normál vágás, rács
vágás vagy 4T kezelési mód kiválasztásához.
2. Vágóáram beállító gomb Az óramutató járásával ellentétes irányú forga-
tás csökkenti az áramot, az óramutató járásával
megegyező irányú forgatás pedig növeli az
áramot.
3. Sűrített levegő ellenőrző
gomb
Nyomja meg a gombot. Ha a gép nincs csatla-
koztatva a sűrített levegőhöz vagy ha a nyomás
alacsony, a képernyőn az „Undervoltage” felirat
jelenik meg.
4. LCD kijelző Megjeleníti a vágóáramot, a kezelési módot és a
hibakódokat.
HU-8

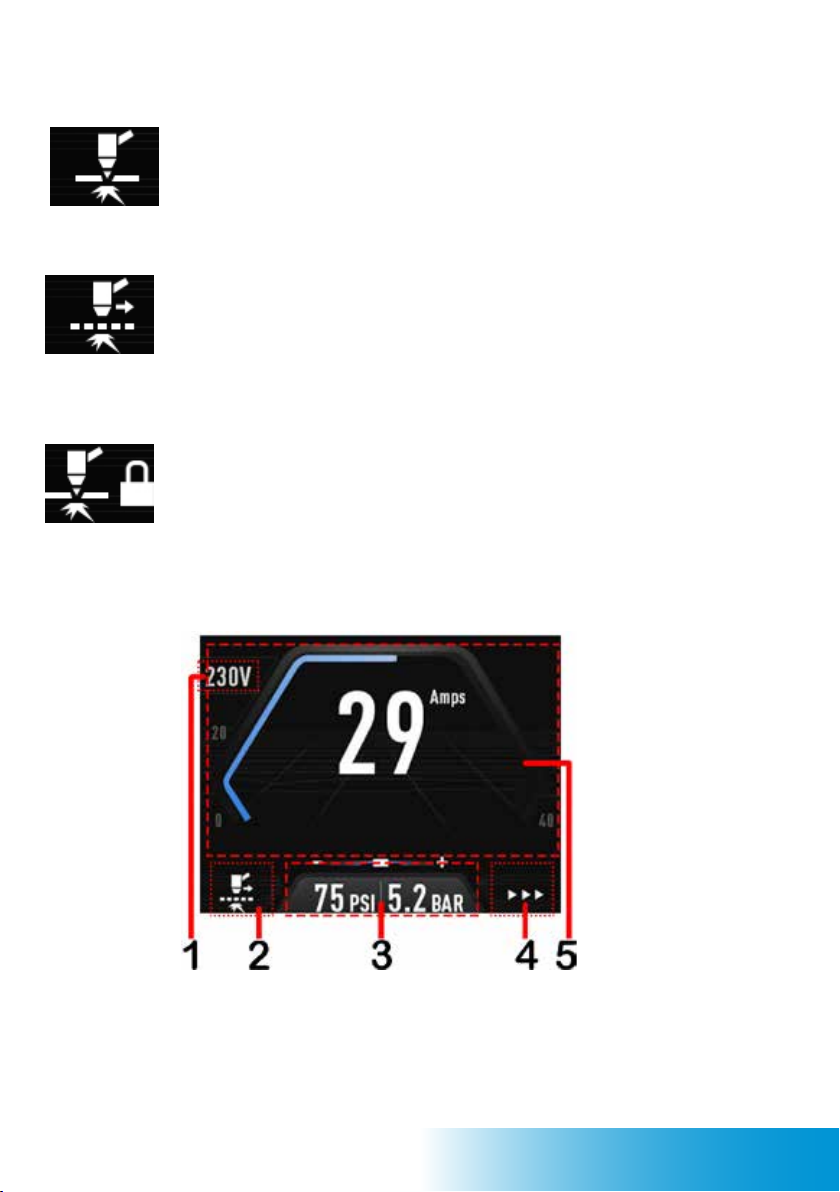

3.3. A kijelző ismertetése
1. Bemeneti feszültség kijelző
2. Vágási mód kijelző
3. Sűrített levegő ellenőrző kijelző
4. Vágási állapot jelző
5. Áramerősség kijelző
Vágási mód gomb (1)
Nyomja meg a gombot a Normál vágás, Rács vágás és 4T vágás mód kiválasztásá-
hoz.
Normál vágás
A rácsvágási módhoz hasonló, a különbség az, hogy az ív azonnal megszakad, ami-
kor a vágópisztoly fúvókája elhagyja a munkadarab felületét
Rács vágás
Amíg a vágópisztoly kapcsolóját megnyomja, az ív kialakul. Amikor a vágópisztoly
elhagyja a munkadarab felületét, az ív továbbra is fennáll. Ezt a funkciót a munkada-
rab folyamatos vágására használják.
4T vágási mód
Ha a 4T üzemmódot választja, a vágópisztoly kapcsolójának egyszeri megnyomásá-
val indítja a vágási folyamatot a kapcsoló ismételt megnyomásával befejezi.
HU-9
Hibajelzések:
1.) Amikor a gép túlmelegszik, a képernyőn az „E01 Overheat” hibakód jelenik meg
Túlmelegedés: A ventilátor lehűti a gépet, a riasztás megszűnik. Újra használhatja a
gépet.
2.) Ha a sűrített levegő nyomása túl alacsony, a képernyőn az „E12 Undervoltage”
hibakód jelenik meg
3.) A termék háromfázisú bemeneti feszültséget használ. Ha hiányzik egy fázis, a gép
nem fog megfelelően működni, és a következő riasztás jelenik meg.
Sűrített levegő ellenőrző kijelző (3)
• Nyomja meg a levegő-ellenőrző gombot annak ellenőrzéséhez, hogy a levegő
áramlás megfelelő-e. Ha a gép megfelelően működik, a képernyőn a légnyomás
értéke jelenik meg, az alábbi ábra szerint:
• Ha a gépet nem megfelelően szellőztetett vagy a sűrített levegő nyomása túl ala-
csony, akkor a gép hibát jelez és az „E12 Undervoltage” felirat jelenik meg, az ábrán
látható módon:
HU-10
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Idiomas:
Otros manuales de Cortador de iWeld
Manuales populares de Cortador de otras marcas
Milwaukee
Milwaukee HEAVY DUTY M12 FCOT Manual de usuario
Makita
Makita DCS552 Manual de usuario
SignWarehouse.com
SignWarehouse.com Bobcat BA-60 Manual de usuario
Makita
Makita 4112HS Manual de usuario
GEISMAR STUMEC
GEISMAR STUMEC MTZ 350S Manual de usuario
Hitachi
Hitachi CM 4SB2 Guía de solución de problemas
