ITRON Bluetooth RF Master Manual de usuario

Bluetooth

RF Master

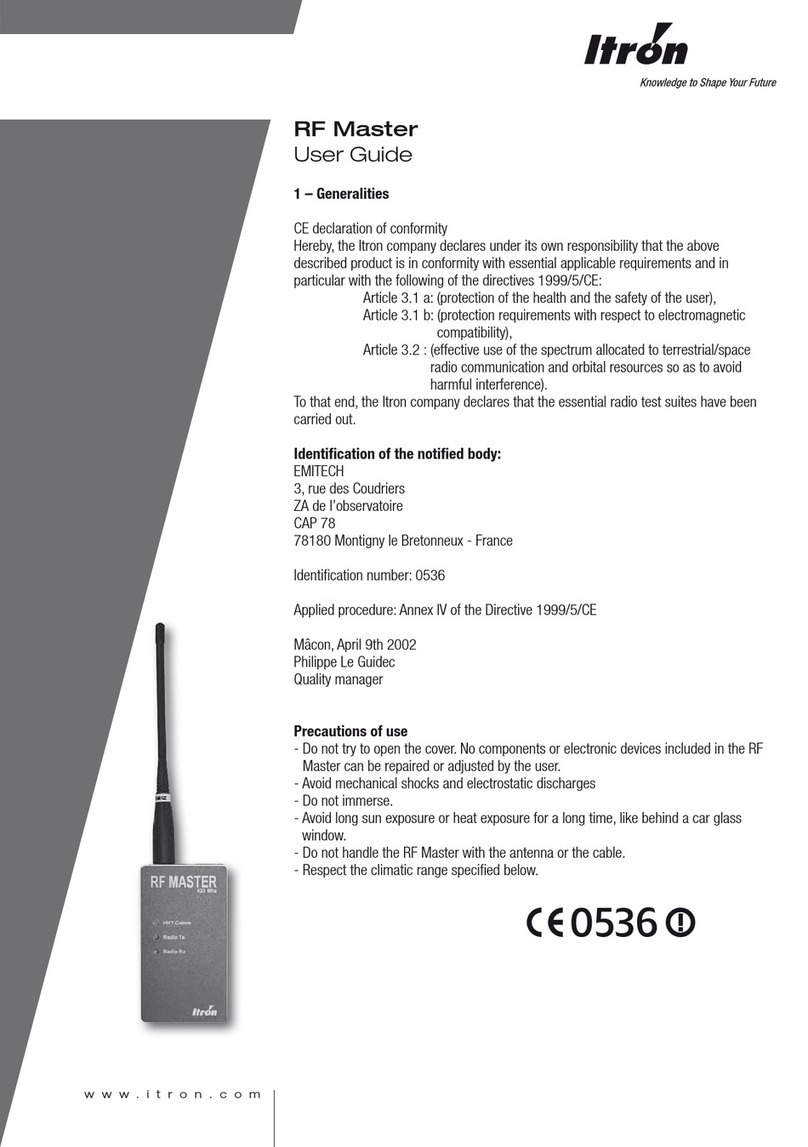

1 - Precautions of use

» Only battery exchange is allowed. No components or electronic devices included in the

Bluetooth RF Master can be repaired or adjusted by the user.

» Avoid mechanical shocks and electrostatic discharges

» Do not immerse.

» Avoid long sun exposure or heat exposure for a long time, like behind a car glass window.

» Do not handle the Bluetooth RF Master with the antenna.

» Respect the climatic range specified below.

» Caution: Risk of explosion if battery is replaced by an incorrect type.

» Caution: Dispose of used batteries according to the instructions.

2 - Using the Bluetooth RF Master

Antenna assembly

Warning

In order to be compliant with CE recommendation, the user is not allowed to use other radio equipment (antenna) than the one

provided by Itron or the optional external antenna reference no RFMASTERMAGANT.

The antenna is mounted and locked by turning it turn clock wise.

3 - Connection to the reading terminal

Use the BT connection application on your reading terminal to pair BT RF Master to your device (see User Guide for more

details). The default code pin of the BT RF Master is “0000”.

4 - Operating the BT RF Master

Once all the above steps are completed, run the radio reading software on the reading terminal.

Thanks to the belt clip located on the rear side of the BT RF Master protection bag, it is easy to fix on a belt, on a pocket side.

USER GUIDE

User guide

5 - LED understanding

Three LEDs are located on the RF Master front side, they provide constant information on the current operation condition and

the active communication connections.

• Power Charge

Green = completely charged

Blinking Green to Red = low power

Red= charging

• Comm

Blinking green: radio communication

activated –turns into orange every time

communication is established

• Bluetooth

Blinking blue: Bluetooth communication activated

6 - Characteristics Mechanical

Dimensions (mm)

Around (H) 112 x (L) 62 x (P) 38, without antenna and without plug

Weight 205 g

Case with belt clip provided

Protection level IP 54

Working temperature -10°C to 55°C

Storage temperature -20°C to 70°C

Electrical

Radio frequency 433.82 MHz

Modulation type FSK

Radio communication protocol RADIAN

Maximum radio power 10 dBm

Power supply Vdd = +5 V ± 10% regulated

(power supplied by 2 batteries

NiMH 1000 mA standard)

Communication protocol Bluetooth v. 2.1 + EDR

L P

RF MASTER

ATTENTION

For products powered by batteries: risk of fire or explosion, if the original batteries are replaced by batteries of the wrong

type or size (examples: Alkaline> Lithium; AA (LR6)> AAA (LR03) );

Scrapping a battery by placing it in a fire or hot oven, or by mechanically crushing or cutting it open may cause an explosion;

Keeping a battery in a location with a very high temperature may cause an explosion or cause liquid or inflammable gases to leak;

Subjecting a battery to very low air pressure may cause an explosion or liquid or inflammable gases to leak.

SIGNAGE

Used electric devices and their batteries must not be disposed of with normal household waste. We take all our products back

after use, free of charge, and dispose of them accordingly.

Product compliant with the essential requirements of the directive(s) applicable to the product in question. The product

has undergone a suitable assessment process.

The product contains a lithium battery.

Bluetooth

RF Master

1 - Mise en garde, précautions d’emploi

» Ouvrir le boitier pour échange de pile uniquement. Aucun composant ou circuit ne peut être

entretenu ou réparé par l’utilisateur.

» Eviter les chocs mécaniques violents et les décharges électrostatiques.

» Ne pas immerger.

» Eviter une exposition au soleil et à la chaleur prolongée, comme derrière une vitre de voiture.

» Ne pas saisir le module par l’antenne ou le câble de liaison.

» Respecter les conditions climatiques maximales (voir les caractéristiques).

» Attention : Il y a un risque d’explosion si la batterie est remplacée par une batterie

de type incorrect.

» Attention : Mettre au rébut les batteries usagées conformément aux instructions.

2 - Utilisation

Montage de l’antenne

Avertissement

Dans le cadre de la conformité CE, l’utilisateur n’est pas autorisé à utiliser une autre antenne que celle fournie avec

l’équipement ou l’antenne de toit disponible en option sous la référence : RFMASTERMAGANT.

L’antenne se fixe et se verrouille en effectuant un quart de tour dans le sens horaire.

3 - Raccordement au terminal de lecture

Utiliser la connexion BT pour communiquer avec le terminal de lecture (voir le ‘User Guide’ pour plus de détails). Le code Pin par

défaut du BT RF Master est « 0000 ».

4 - Utilisation de la borne

Après avoir effectué l’appairage mentionné, lancer le logiciel de communication sur le terminal de lecture, et

effectuer les relevés radio.

Grâce au clip situé à l’arrière de l’étui du boitier BT RF Master, il est facile de fixer celui-ci soit sur la ceinture ou sur une poche.

Guide d’utilisation

GUIDE UTILISATION

5 - Signification des diodes LED

Trois diodes sont présentes sur la borne RF,

permettant de visualiser :

• Batterie/ chargement

Vert = charge complète

Clignotant vert = batterie faible

Rouge = en charge

• Comm

Clignotant vert = communication radio activée -

devient orange chaque fois que la communication

est établie

• Bluetooth

Clignotant bleu = communication Bluetooth activée

6 - Caractéristiques Mécaniques

Dimensions (mm)

Environ (H) 112 x (L) 62 x (P) 38, hors antenne et hors connecteur

Poids 205 g

Livré avec étui et clip ceinture (sur étui)

Indice de protection IP 54

Temp. de fonctionnement -10°C à 55°C

Temp. de stockage -20°C à 70°C

Électriques

Fréquence radio 433.82 MHz

Type de modulation FSK

Protocole de communication

radio RADIAN

Puissance maximale rayonnée 10 dBm

Tension de fonctionnement Vdd = +5 V +/- 10%

régulé (alimenté par 2

batteries Ni-MH 1000 mA

rechargeables standard)

Protocole de communication

de sortie Bluetooth v. 2.1 + EDR

L P

RF MASTER

ATTENTION

Pour les produits alimentés par des piles : risque d’incendie ou d’explosion, si les piles d’origine sont remplacées par des piles de

type ou de format incorrect (exemples : Alcalines > Lithium ; AA (LR6) > AAA (LR03));

La mise au rebut d’une batterie dans un feu ou dans un four chaud, ou l’écrasement mécanique ou coupure d’une batterie, est

susceptible de provoquer une explosion;

Le maintien d’une batterie dans un environnement à très haute température peut provoquer une explosion ou la fuite de liquide ou

de gaz inflammables;

Une batterie soumise à une pression de l’air extrêmement faible peut provoquer une explosion ou la fuite de liquide ou de gaz

inflammables.

SIGNALÉTIQUE

Les appareils électriques usagés et leurs batteries ne doivent pas être jetés avec les ordures ménagères normales. Nous reprenons

gratuitement tous nos produits après utilisation et les éliminons en conséquence.

Produit conforme aux exigences essentielles de la ou des directive(s) applicable(s) au produit en cause. Le produit a fait l’objet d’une

procédure d’évaluation adéquate.

Le produit contient du batterie au lithium.

Bluetooth

RF Master

1 - Varnostni ukrepi za uporabo

» Dovoljena je le menjava baterije. Nobenih elektronskih naprav ali komponent, ki

so vključene v Bluetooth RF Master se ne sme popravljati ali prilagajati s strani

uporabnika.

» Izogibajte se mehanskim udarcem in elektrostatičnim razelektritvam.

» Ne potapljajte v vodo.

» Izogibajte se dolgi izpostavljenosti soncu ali toploti, kot npr. za avto steklom.

» Ne prijemajte za anteno Bluetooth RF Master.

» Spoštujte klimatsko območje, ki je določeno spodaj.

» Opozorilo: Nevarnost eksplozije, če baterijo zamenjate z baterijo napačne vrste.

» Opozorilo: Izrabljene baterije odstranite v skladu z navodili.

2 - Uporaba Bluetooth RF Master

Montaža antene

Opozorilo

Da bi bili skladni s CE priporočilom, uporabnik ne sme uporabljati drugo radijsko opremo (anteno) kot tisto, ki jo

zagotavlja Itron ali opcijsko zunanjo anteno, ki ni RFMASTERMAGANT.

Bluetooth RF Master je opremljen s priključkom tipa BNC. Antena se namesti in zaklene z zasukom v smeri urinega

kazalca.

3 - Povezava do ročnega terminala

Uporabite aplikacijo za Bluetooth povezavo na vašem ročnega terminala za povezovanje BT RF Master z vašo

napravo (za več podrobnosti glejte navodila). Privzeta pin koda BT RF Master je“0000”.

4 - Upravljanje BT RF Master

Ko so izpolnjeni vsi zgoraj navedeni koraki, zaženite radijsko programsko opremo za branje na ročnem terminalu

(ali drugi napravi).

Enostavno nameščanje na pas, žep in ročni pas zahvaljujoč zaponki, ki se nahaja na zaščitni torbici na hrbtni strani

BT RF Master.

Navodila za uporabo

INSTALACIJA

5 - LED lučke - prikazi

Tri diode se nahajajo na prednji strani RF Master.

• Moč polnjenja

Zelena = popolnoma napolnjeno

Utripanje zelene do rdeče = nizka napolnjenost

Rdeča = polnjenje

• Komunikacija

Utripajoča zelena: radijska komunikacija

Aktivirana – se vsakič spremeni v oranžno,

ko je komunikacijska vzpostavljena

• Bluetooth

Utripajoča modra: Bluetooth

komunikacija je aktivirana.

3 - Mehanske karakteristike

Delovna temperatura -10°C do 55°C

Temperatura skladiščenja -20°C do 70°C

Električne karakteristike

Radijska frekvenca 433.82 MHz

Tip modulacije FSK

Radijski komunikacijski protokol RADIAN

Maksimalna moč oddajanja 10 dBm

Napajanje Vdd = +5 V +/- 10% regulirano

(napajanje - 2 standardni bateriji

NiMH 1000 mAh)

Komunikacijski protokol Bluetooth v. 2.1 + EDR

Dimenzije (mm)

(V) 112 x (Š) 62 x (G) 38, brez antene

Teža 205 g

Stopnja zaščite IP 54

Ovitek s sponko za pas je priložen

Š G

RF MASTER

OPOZORILO

Za izdelke, ki jih napajajo baterije: nevarnost požara ali eksplozije, če originalne baterije zamenjate z baterijami

napačne vrste ali velikosti (primeri: alkalne> litijeve; AA (LR6)> AAA (LR03) );

Odstranjevanje baterije v ogenj ali vročo pečico ali mehansko drobljenje ali rezanje baterije lahko povzroči

eksplozijo;

Vzdrževanje baterije v okolju z zelo visoko temperaturo lahko povzroči eksplozijo ali uhajanje vnetljivih tekočin

ali plinov;

Baterija, ki je izpostavljena izredno nizkemu zračnemu tlaku, lahko povzroči eksplozijo ali puščanje vnetljivih

tekočin ali plinov.

ZNAKI

Izrabljenih električnih naprav in njihovih baterij ne smete zavreči z običajnimi gospodinjskimi odpadki. Vse izdelke

po uporabi brezplačno vzamemo nazaj in jih ustrezno odstranimo.

Izdelek, ki je v skladu z bistvenimi zahtevami direktiv, ki se uporabljajo za zadevni izdelek. Za izdelek je bil opravljen

ustrezen postopek ocenjevanja.

Izdelek vsebuje litijevo baterijo.

While Itron strives to make the content of its marketing materials as timely and accurate as possible, Itron makes no claims, promises,

or guarantees about the accuracy, completeness, or adequacy of, and expressly disclaims liability for errors and omissions in, such

materials. No warranty of any kind, implied, expressed, or statutory, including but not limited to the warranties of non-infringement of third

party rights, title, merchantability, and ﬁtness for a particular purpose, is given with respect to the content of these marketing materials.

Join us in creating a more resourceful world.

To learn more visit itron.com ITRON

9 rue Ampère

71000 Mâcon - France

Phone: +33 (0)3 85 29 39 00

Fax: +33(0)3 85 29 38 75
