Intellinet 524803 Manual de usuario

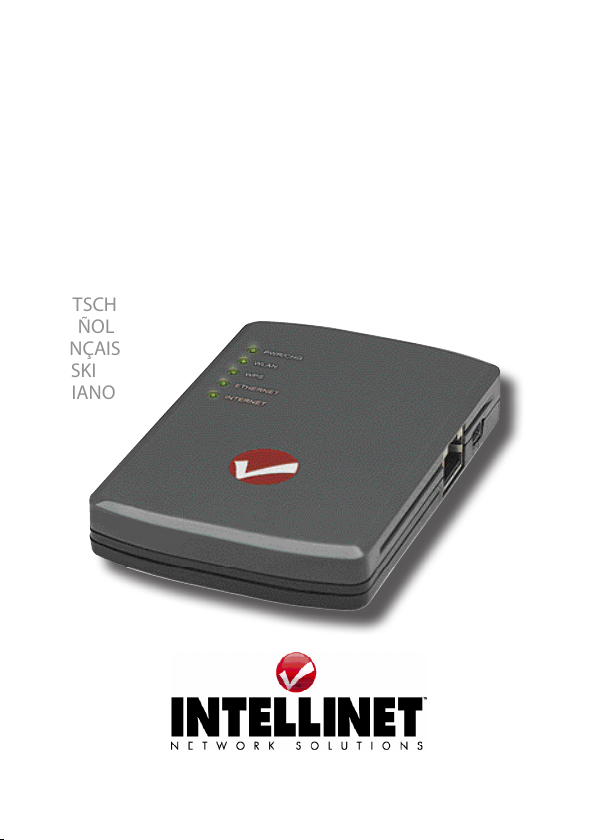

Wireless 150N

Portable 3G

router

quick iNstall

Guide

Model 524803

INT-524803-QIG-ML1-1009-03-0

ENGLISH

DEUTSCH

ESPAÑOL

FRANÇAIS

POLSKI

ITALIANO

2ENGLISH

Wireless 150N Portable 3G Router • Quick Install Guide English

Cover Battery

Power adapter

PWR/CHG

LED

Thank you for purchasing the INTELLINET NETWORK SOLUTIONS™Wireless 150N

Portable 3G Router, Model 524803.

This guide presents the basic steps to set up and operate this device. For detailed

instructions and specications, refer to the user manual on the CD enclosed with this

product or at www.intellinet-network.com.

Package Contents

• Wireless 150N Portable 3G Router

• Quick install guide, plus user manual on CD

• Power adapter

• Built-in rechargable Li-ion battery

• Ethernet Cat5 RJ45 cable: 1.0 m (3 ft.) and USB extension cable: 1.0 m (3 ft.)

• Carrying case and car charger

HARDWARE SETUP / CONNECTIONS

Charging the Battery

Before using the router, the battery needs to be charged. Charging the battery takes

about four hours.

1. Remove the battery

compartment cover on

the back of the router,

insert the included

battery, then replace the

cover, sliding it until the latch

snaps securely back in place.

2. Plug the included power adapter into an AC

outlet or an automobile’s auxiliary power outlet,

then connect it to the mini USB port on the router

(DC In). While the router battery is charging, the

PWR/CHG LED lights orange, then turns green when

the router battery is fully charged.

3. On the left side panel, set the On/O switch to On. CAUTION:

Always switch the router o before removing the battery,

and only use the battery and power adapter included with

this router, as other types could be dangerous and damage

the router.

Network Connections

If needed, visit www.intellinet-network.com for a complete list of compatible

3G USB modems.

ENGLISH 3

Modem

USB port

1. Connect your 3G / 3.5G USB modem to the USB port on the top

panel of the router.

2. Connect your computer to the Ethernet port

on the right side panel of the router. NOTE:

It’s recommended that you use a cable

connection through the Ethernet port for the

router’s initial conguration. The PWR/CHG

LED should light green and the Ethernet

LED should be on if the computer or other

network device connected to the router’s Ethernet port is turned on and connected

properly.

NETWORk SETUP

The following steps are for the preliminary network setup of the router using a Web

browser, which will make the router operational and ready for advanced conguration

based on procedures in the user manual. NOTE: Screen images of other Windows

operating systems are similar. Some screen images have been modied to t the

format of this guide.

1. Set your computer to

obtain an IP address from

a wireless router: Click

“Start” (usually located in

the lower-left corner of your

PC desktop), then Control

Panel; double-click Network

Connections, then double-

click Local Area Connection;

and lastly, on the Local Area

Connection Status screen,

click “Properties.”

4ENGLISH

2. When the Local Area

Connection Properties

screen appears, select

“Internet Protocol (TCP/IP),”

then click “Properties.”

3. Select “Obtain an IP

address automatically” and

“Obtain DNS server address

automatically,” then click

“ O K .”

4. Once the IP address setup

is complete, click “Start” on

the desktop again, then

click “Run.” At the rst DOS

prompt, enter “cmd” and

click “OK.”

ENGLISH 5

5. When the next prompt screen appears, enter “ipcong,” then press <Enter> on your

keyboard. Note the IP address and default gateway.

6. Open the Web browser and enter

the IP address of the router in the

address bar. When the prompt

screen at right appears, enter

“admin” (the default entry) in the

User name text eld; and “1234”

(the default entry), in the Password

text eld. Click “OK” to access the

Web management interface of the

router.

7. When the main menu screen of the Web management interface displays, click “Quick

Setup” on the left.

HERE!

6ENGLISH

8. When the subsequent Time Zone screen displays, select your local time zone from

the drop-down menu and click “Next.”

9. When the subsequent Broadband Type screen displays, select “3/3.5G” from among

the Internet connection options, then click “Next.”

10. Enter the Internet connection parameters required by your 3G/3.5G service provider,

then click “OK.”

ENGLISH 7

11. With the Basic Settings screen displayed, make the selections/entries you prefer,

then click “Next.”

12. To protect your wireless network, it’s recommended that the security be enabled.

Select a security type from the drop-down menu, enter the encryption key, then

click “OK.”

13. When the prompt appears to restart the system, click “Apply.” A status message

will display, indicating that the router will be ready for operation in approximately

30 seconds. Once the router is ready for use, connect to any Internet site or open

any Internet application to check that they’re working properly.

NOTE: For detailed instructions about conguring all the useful features and options

available with this Wireless 150N Portable 3G Router, refer to the user manual on the

included CD.

8DEUTSCH

Wireless 150N Portable 3G Router • Kurzanleitung Deutsch

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™Wireless 150N

Portable 3G Router, Modell 524803.

Diese Kurzanleitung zeigt die grundlegenden Schritte zur Einrichtung und

Inbetriebnahme dieses Geräts. Für genauere Anweisungen nutzen Sie bitte das

beiliegende Handbuch auf CD oder auf www.intellinet-network.com.

Lieferumfang

• Wireless 150N Portable 3G Router

• Kurzanleitung plus Handbuch auf CD

• Netzteil

• Auadbarer Lithium-Ionen-Akku

• Cat5 RJ45-Kabel: 1,0 m und USB-Verlängerungskabel: 1,0 m

• Tasche und Kfz-Ladekabel

HARDWAREINSTAllATION / ANSCHlüSSE

Akku auaden

Bevor Sie den Router verwenden, laden Sie den Akku bitte vollständig auf. Die Auadung

nimmt etwa vier Stunden in Anspruch.

1. Entfernen Sie die

Akkuabdeckung auf der

Rückseite des Routers,

legen Sie den Akku ein,

bringen Sie die Abdeckung

wieder an.

2. Verbinden Sie das beiliegende Netzteil mit

einer Steckdose oder einem Kfz-Stromanschluss,

dann mit dem Mini-USB-Port des Routers “(DC In)”.

Während der Akku aufgeladen wird, leuchtet die

“PWR/CHG”-LED orange und wechselt zu Grün

sobald der Akku vollständig geladen ist.

3. Stellen Sie den Ein/Aus-Schalter auf “On”. ACHTUNG:

Schalten Sie den Router immer aus, bevor Sie den Akku,

entfernen und verwenden Sie nur Netzteil und Akku aus

dem Lieferumfang dieses Routers, durch Fremdzubehör

kann das Gerät evtl. Schaden nehmen.

Netzwerkverbindungen

Sollten Sie eine Liste aller kompatiblen 3G-USB-Modems benötigen, nden Sie diese

unter www.intellinet-network.com.

Abdeckung Akku

Netzteil

PWR/CHG

LED

DEUTSCH 9

Modem

USB-Port

1. Verbinden Sie Ihr 3G / 3.5G USB-Modem mit dem USB-Port an der

Kopfseite des Routers.

2. Verbinden Sie Ihren Computer mit dem Ethernet-Port

an der rechten Seite des Routers. HINWEIS:

Wir empfehlen die Verwendung einer

Kabelverbindung über den Ethernet-Port bei

der erstmaligen Konguration. Die PWR/CHG-

LED sollte grün leuchten und die Ethernet-

LED sollte leuchten, wenn der am

Ethernet-Port angeschlossene Computer bzw. das Netzwerkgerät eingeschaltet wird

und korrekt verbunden ist.

NETzWERk EINRICHTEN

Die folgenden Schritte beschreiben die Netzwerkeinrichtung des Routers über einen

Webbrowser, mit der Sie den Router betriebsbereit machen und die Basis für fortge-

schrittene Einstellungen mit Hilfe des Handbuchs schaen. HINWEIS: Die Oberäche

anderer Windows-Versionen ist ähnlich. Manche Screenshots wurden an das Format

dieses Handbuchs angepasst.

1. Kongurieren Sie Ihren PC

so, dass er eine IP-Adresse

vom Wireless Router erhält:

Klicken Sie auf “Start” (in der

linken unteren Ecke Ihres

Desktops), dann auf

Systemsteuerung;

doppelklicken Sie auf

Netzwerkverbindungen,

dann auf LAN-Verbindung

und auf dem folgenden

Statusfenster schließlich

auf “Eigenschaften”.

10 DEUTSCH

2. Im Eigenschaftenfenster

markieren Sie “Internet

Protocol (TCP/IP),” dann

klicken Sie auf

“Eigenschaften”.

3. Wählen Sie “IP-Adresse

automatisch beziehen” und

“DNS-Serveradresse

automatisch beziehen” dann

klicken Sie auf “OK.”

4. Sobald die

IP-Adresseinstellungen

vollständig sind, klicken Sie

auf Ihrem Desktop erneut

auf “Start”, dann auf

“Ausführen”. Geben Sie in

der Leiste “cmd” ein und

klicken Sie auf “OK.”
