Intel®Express 330T

Stackable Hub

Quick Start

Intel Corporation.

*Other product and corporate names

may be trademarks of other companies

and are used only for explanation and to

the owners’ benefit, without intent to

infringe.

Intel Corporation assumes no

responsibility for errors or omissions in

this manual. Nor does Intel make any

commitment to update the information

contained herein.

Intel Corporation

5200 NE Elam Young Parkway

Hillsboro OR 97124-6497

Customer Support:

http://support.intel.com

First Edition April 1999

English

Français

Italiano

Deutsch

Español

5678

Quick Start

Install the Hub

Check the

Connections

• Check the port LEDs to confirm the link

status.

• A solid green LED (on the left) indicates a

valid link.

Left (Green/Orange)

Solid Green = Link

Blinking Green = Activity

Right (Orange)

Off = 100Mbps

Solid = 10Mbps

Class

MDI/

MDI-X

210

311

412

513

614

715

816

Left

Right

Link=SolidGreen

Activity=BlinkingGreen

Partitioned=BlinkingOrange

10Mbps=SolidOrange

100Mbps=Off

Intel

Express330TStackableHub

ModuleA

Status

Speed

Link\ActivityCollisions10Mbps

100MbpsStatus

Managed

Module B

Module Present

Duplex

Rack: Use the three small

screws to attach the

brackets to the hub.

Shelf: Peel off the protective

backing and attach the rubber feet

to the hub.

English

• Remove the hub and parts from the box.

• Attach the enclosed brackets if you plan to

mount the hub in a rack.

• Install the Intel®Express 330T Stackable Hub

in a rack or on a shelf.

• Plug in the power cord.

Connect

the Devices

• All ports automatically detect the speed of the

device connected to them.

• Connect PCs and print servers to the hub with

straight-through cables.

• Use a crossover cable to connect a hub to

another hub or switch.

• Use a straight-through cable to connect to

another hub or switch when port 1 is set to

MDI.

• Use only CAT 5 UTP to connect 100Mbps

devices. To connect 10Mbps devices, use CAT

3, 4, or 5 UTP.

10/100

10/100 10/100

Hub Hub or Switch

Hub Print Server

Hub PC/Server

straight-through

From To

Hub Hub or Switch

straight-through

when port 1 set to MDI

crossover

when port 1 set to MDI-X

Blinking Orange = Partition

Solid Orange = User Disabled

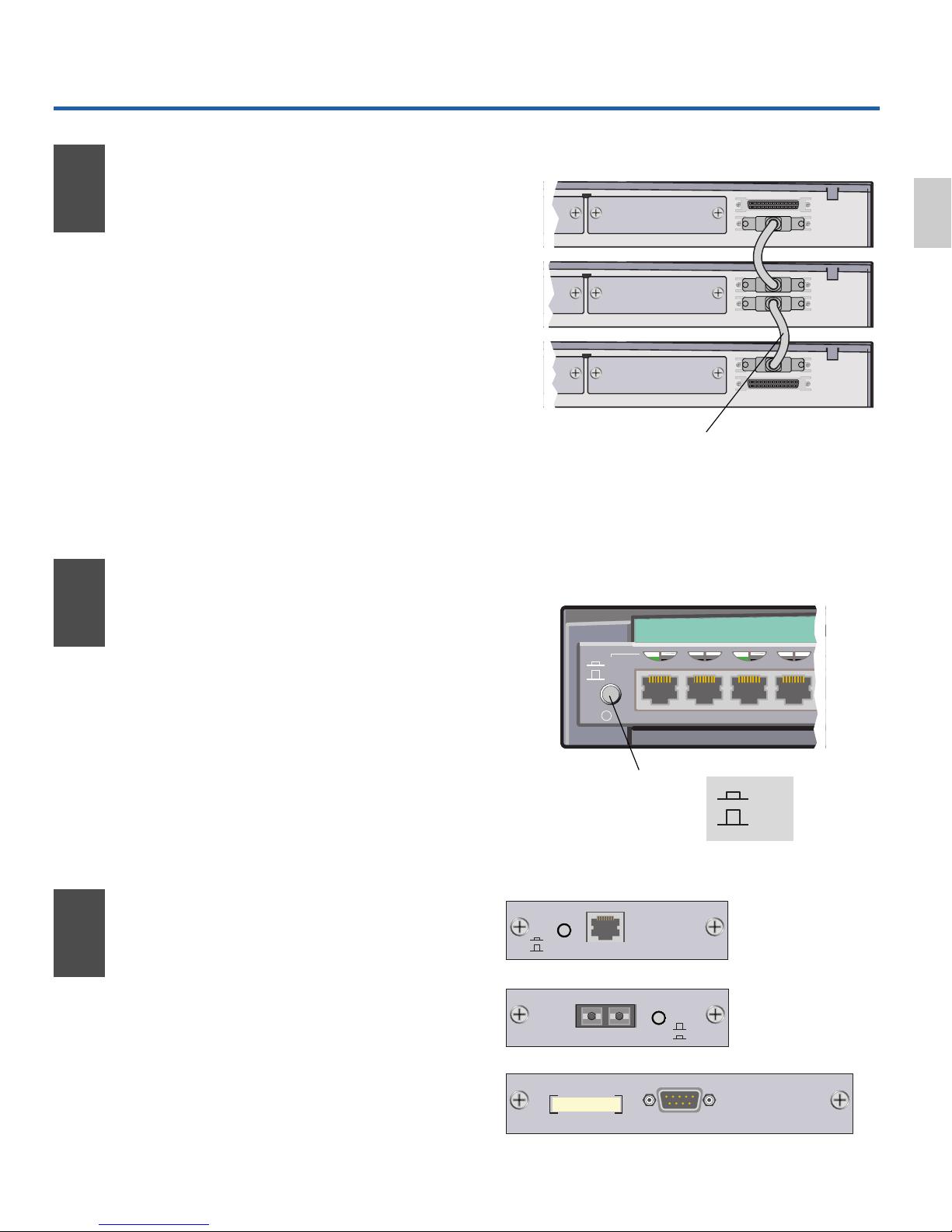

Optional Information

Add Optional Modules

Changing MDI/MDI-X

for Port 1

Stack the Hubs

• All ports on the hub are MDI-X. Pressing the

MDI/MDI-X button switches Port 1 to MDI so

you can connect to another hub or switch using

a straight-through cable.

• Because the 330T is a Class II hub, never

daisy-chain a 330T hub to a Class I hub running

at 100Mbps with UTP cable. Doing so can lead

to poor network performance.

• Unplug the power cords from all the hubs.

• Use the included cascade cable to connect the

hubs. Hubs can be stacked up to five high

(mixed 16- or 24-port).

• When properly connected, the entire stack will

act as a single repeater with two segments

(10Mbps and 100Mbps). The top hub in a stack

will be numbered hub 1.

• The hub’s internal bridge automatically bridges

the 10Mbps and 100Mbps segments (collision

domains) for the entire stack.

• Both 16- and 24-port 330T hubs can accept

optional modules (refer to the User Guide).

• Use optional modules to manage a stack,

connect to devices at full duplex, or to extend

the network to another building or beyond

100 meters.

1234

Class II

MDI

MDI-X

Intel

Express 330T Stackab

Intel

Express 300 Series

Management Module

Console: 9600-8-N-1

EIA 232

MAC Address

009027390005

Intel

Express 300 Series Fiber Module

Duplex

TX RX

Half

Full

Intel

Express 300 Series

Ethernet Module

Crossover

MDI

MDI-X

Fiber Module for

Express 330T Hubs

(EE300FX)

Module A Cascade

Down

Module A Cascade

Down

Module A Cascade

Down

Hub 1

Hub 2

Hub 3

Cascade Cable

MDI/MDI-X

button

English

nge)

Mbps

Management Module for Express 330T Hubs (EE300MM)

Ethernet Module for

Express 330T Hubs

(EE300EM)

MDI

MDI-X

Stacking Hubs: The cascade cable

connects from the “Down” connector

on one hub to the “Up” connector on

the hub below it.

Quick Start

Chinese

Optional Information

Chinese

Quick Start

Korean

Optional Information

Korean

Démarrage rapide

Français

5678

Installez le Hub

Vérifiez les

connexions

• Vérifiez les témoins lumineux à gauche du

port afin de déterminer l’état de la liaison.

• Une lumière verte allumée en continu indique

une liaison valide.

Gauche (Vert/Orange)

Vert : continu = Liaison valide

Vert : clignotant = Activité sur le port

Droite (Orange)

Eteint = 100 Mbps

Continu = 10 Mbps

Class

MDI/

MDI-X

210

311

412

513

614

715

816

Left

Right

Link=SolidGreen

Activity=BlinkingGreen

Partitioned=BlinkingOrange

10Mbps=SolidOrange

100Mbps=Off

Intel

Express330TStackableHub

ModuleA

Status

Speed

Link\ActivityCollisions10Mbps

100MbpsStatus

Managed

Module B

Module Present

Duplex

Armoire : utilisez les trois

petites vis pour fixer les

supports sur le hub.

Etagère : retirez la pellicule

adhésive et placez les supports

en caoutchouc sous le hub.

•Retirez le hub et les autres éléments de la

boîte.

• Fixez les supports livrés avec le hub si vous

avez l’intention de monter celui-ci dans une

armoire.

• Installez le hub empilable Intel®Express 330T

dans une armoire ou sur une étagère.

• Branchez le câble d’alimentation.

Connectez les

périphériques

•Tous les ports sont configurés de manière

à détecter automatiquement la vitesse du

périphérique connecté.

• Branchez les PC et les serveurs d’impression sur

le hub à l’aide de câbles directs.

• Utilisez un câble croisé pour connecter le hub

à un autre hub ou à un commutateur.

• Utilisez un câble direct pour connecter le hub

à un autre hub ou à un commutateur si le port

1 est défini par MDI.

• Utilisez un câble UTP (paires torsadées non blin-

dées) CAT 5 pour brancher des périphériques 100

Mbps. Choisissez un câble UTP CAT 3, 4 ou 5

pour des périphériques 10 Mbps.

10/100

10/100 10/100

Hub Hub ou commutateur

Hub Serveur d’impression

Hub PC/Serveur

direct

Du Au

Hub Hub ou commutateur

direct

si le port 1 est défini par MDI

croisé

si le port 1 est défini par MDI-X

Orange : clignotant = Partition

Orange : continu = Désactivé par l’utilisateur

Etapes facultatives

Français

Ajoutez les modules

disponibles en option

Configurez le port 1

Connectez les hubs

en cascade

• Tous les ports des hubs sont de type MDI-X.

Le bouton MDI/MDI-X permet de définir le port

1 par MDI afin d’y connecter un autre hub ou un

commutateur à l’aide d’un câble direct.

• Le hub 330T fait partie des appareils de classe II ;

ne le raccordez jamais par chaînage à un hub de

classe I fonctionnant à 100 Mbps à l’aide d’un

câble UTP afin d’éviter une baisse des perfor-

mances du réseau.

• Débranchez le câble d’alimentation de tous

les hubs.

• Connectez les hubs en cascade à l’aide du câble

prévu à cet effet. Vous pouvez combiner jusqu’à

5 hubs (16 ou 24 ports).

• Lorsque les connexions sont établies correcte-

ment, la pile fonctionne comme un répéteur uni-

que reliant deux segments (10 Mbps et 100

Mbps). Le hub figurant en haut de la pile porte le

numéro 1.

• Le pont interne du hub assure la liaison entre le

segment à 10 Mbps et celui à 100 Mbps (domaine

de collisions) pour toute la pile.

• Les hubs 330T à 16 et 24 ports permettent la

connexion de modules disponibles en option

(consultez le Guide de l’utilisateur).

• Ces modules permettent de gérer une pile, de

connecter des périphériques en mode duplex

intégral, de relier plusieurs bâtiments ou de

prolonger le réseau de plus de100 mètres.

1234

Class II

MDI

MDI-X

Intel

Express 330T Stackab

Intel

Express 300 Series

Management Module

Console: 9600-8-N-1

EIA 232

MAC Address

009027390005

Intel

Express 300 Series Fiber Module

Duplex

TX RX

Half

Full

Intel

Express 300 Series

Ethernet Module

Crossover

MDI

MDI-X

Module Fibre optique

pour les hubs Express

330T (EE300FX)

Module A Cascade

Down

Module A Cascade

Down

Module A Cascade

Down

Hub 1

Hub 2

Hub 3

Câble de liaison en cascade

Bouton

MDI/MDI-X

ange)

00 Mbps

10 Mbps

Module d’administration pour les hubs Express 330T

(EE300MM)

Module Ethernet pour

les hubs Express

330T (EE300EM)

MDI

MDI-X

Connexion des hubs en cascade :

le câble doit être branché sur le

connecteur « Bas » d’un hub et

sur le connecteur « Haut » du hub

figurant au-dessous.

Introduzione rapida

Italiano

5678

Installazione degli

hub

Controllo dei

collegamenti

• Controllare le spie LED delle porte per

individuare lo stato del collegamento.

• Una spia LED accesa con continuità (sulla

sinistra) indica un collegamento valido.

Sinistra (verde/arancione)

Verde costante = Collegamento

Verde lampeggiante = Attività

Destra (arancione)

Spenta = 100 Mbps

Accesa costante = 10 Mbps

Class

MDI/

MDI-X

210

311

412

513

614

715

816

Left

Right

Link=SolidGreen

Activity=BlinkingGreen

Partitioned=BlinkingOrange

10Mbps=SolidOrange

100Mbps=Off

Intel

Express330TStackableHub

ModuleA

Status

Speed

Link\ActivityCollisions10Mbps

100MbpsStatus

Managed

Module B

Module Present

Duplex

A rack: usare le tre

piccole viti per fissare

i supporti all’hub.

Su ripiano: rimuovere la protezione

dell’autoadesivo dai piedini e farli

aderire all’hub.

• Rimuovere l’hub e le altre parti dalla

confezione.

• Se si intende montare l’hub a rack, fissare

i supporti allegati.

• Installare l’Intel®Express 330T Stackable Hub

in un rack o su un ripiano.

• Collegare il cavo di alimentazione.

Collegamento

dei dispositivi

• Tutte le porte sono in grado di rilevare la

velocità del dispositivo collegato.

• Collegare i server di stampa e i PC all’hub con

un cavo diretto.

• Usare un cavo incrociato per connettere un

hub a un altro hub o switch.

• Usare un cavo diretto per la connessione a un

altro hub o switch quando la porta 1 viene

impostata su MDI.

• Usare soltanto UTP di CAT 5 per collegare

i dispositivi a 100 Mbps. Per collegare

dispositivi a 10 Mbps usare UTP di

CAT 3, 4 o 5.

10/100

10/100 10/100

Hub Hub o Switch

Hub Server di stampa

Hub PC/Server

diretto

Da Au

Hub Hub o Switch

diretto

quando la porta 1 viene impostata

su MDI

incrociato

quando la porta 1 viene impostata

su MDI-X

Arancione lampeggiante = Partizione

Arancione costante = Disattivata dall’utente

Otros manuales para EXPRESS 330T

Tabla de contenidos

Idiomas:

Otros manuales de Cambiar de Intel

Intel

Intel True Scale Fabric 12000 Series Manual de usuario

Intel

Intel True Scale Fabric Switches 12200 Manual de usuario

Intel

Intel ES460MSX - Ethernet 1000Base SX Switch... Manual de usuario

Intel

Intel Express 530T Manual de usuario

Intel

Intel Ethernet Switch Boards Manual de usuario

Intel

Intel Express 460T Manual de usuario

Intel

Intel 100 Series Manual de usuario

Intel

Intel Express 10/100 Stackable Hub Ethernet Module Manual de usuario

Intel

Intel True Scale Fabric 12000 Series Manual de usuario

Intel

Intel ZT8101 Manual de usuario

Intel

Intel EXPRESS 550T Manual de usuario

Intel

Intel 470F - NetStructure Switch Manual de usuario

Intel

Intel Express 100BASE-TX Manual de usuario

Intel

Intel EXPRESS 550T Manual de usuario

Intel

Intel 6700PXH 64-BIT PCI HUB - MECHANICAL DESIGN Guía

Intel

Intel 8x931HA Manual del propietario

Intel

Intel EXPRESS 330T Manual de usuario

Intel

Intel NetportExpress 10 PCLA2152B Manual de usuario

Intel

Intel Express 410T Manual de usuario

Intel

Intel Express Hub Manual de usuario

Intel

Intel Express 510T Manual de usuario

Intel

Intel I/O Controller Hub 6300ESB Guía

Intel

Intel Express 510T Manual de usuario

Intel

Intel Express 100BASE-T4 Manual de usuario

Manuales populares de Cambiar de otras marcas

URC

URC Total Control MFS-8 Manual de usuario

Azbil

Azbil HPQ-D11 Manual de usuario

Sony

Sony DFS-900M Manual de usuario

SICK

SICK i17S Manual de usuario

F&F

F&F SZR-277 Manual de usuario

Shure

Shure UAMS/BK Manual de usuario

Dräger

Dräger X-zone Switch Off Manual de usuario

Asco

Asco Joucomatic 349 Series Manual de usuario

BT Mini Hub Manual de usuario

D-Link

D-Link DES-1226G Manual de usuario

Johnson Controls

Johnson Controls FS80-C Manual de usuario

Alcatel-Lucent

Alcatel-Lucent 7450 ESS-12 Manual de usuario

MicroNet

MicroNet SP1200A Manual de usuario

Ruijie

Ruijie RG-PF2920 Series Manual de instalación y funcionamiento

Altinex

Altinex DA1914SX Manual de usuario

MiLAN

MiLAN MIL-SM2401M Manual de usuario

RJM

RJM MASTERMIND PBC/6X Manual de usuario

Atlas

Atlas MMK-KVM8 Manual de usuario
