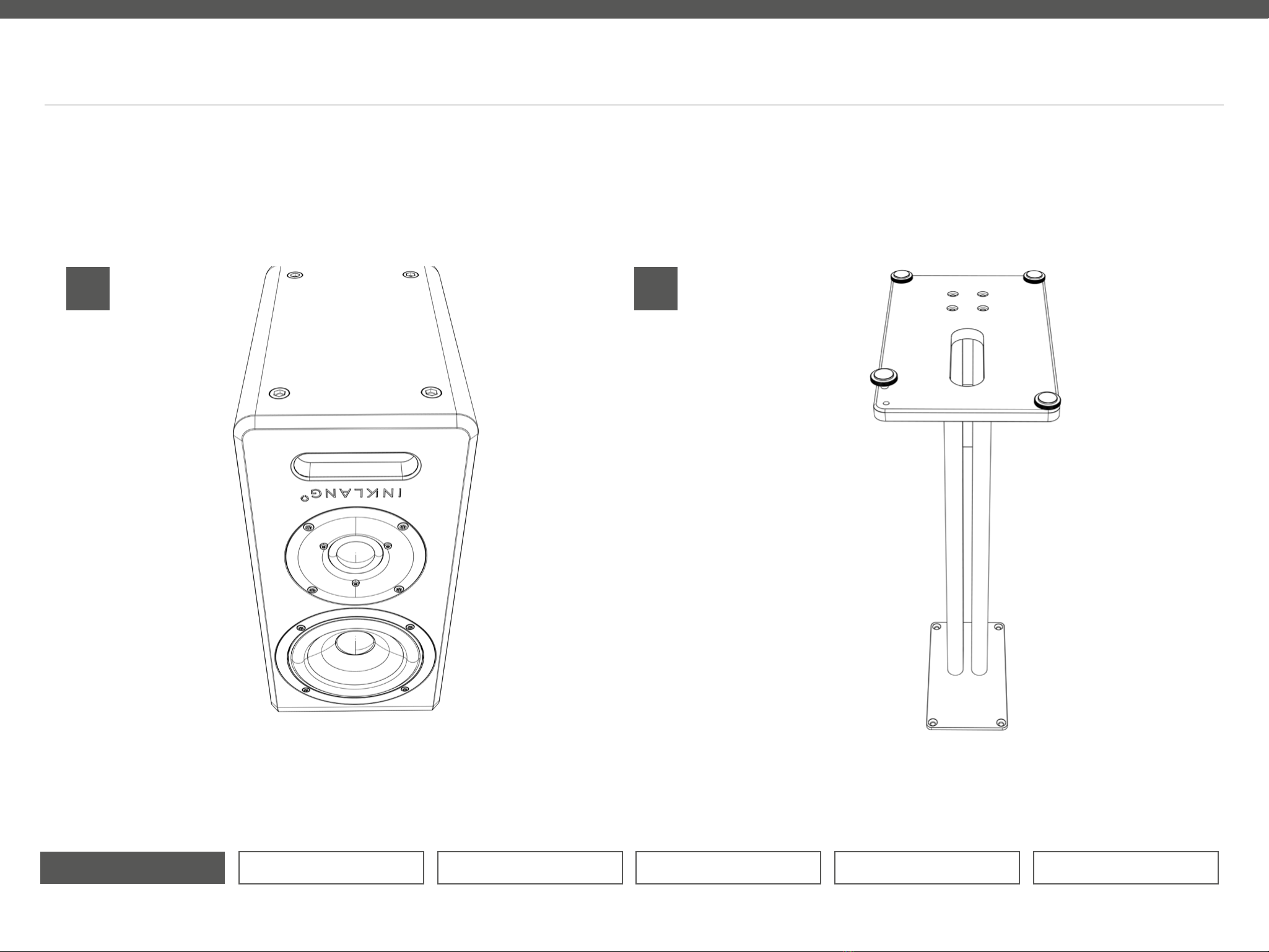

1.3 DDFA-Endstufen in der Übersicht
J
I
F
G
C
L
K
M
H
D
E
B
O
A
N
P
P
AStromanschluss mit beiliegendem Kaltgerätestecker. Vergewissern Sie sich vor Inbetriebnahme, dass Ihre
Stromspannung den hier aufgedruckten Angaben entspricht. Warnung: Stimmt die Spannung nicht überein,
besteht eine Gefahr für erhebliche und nicht reparable Beschädigungen.
BPower Schalter. Durch Betätigung des Power Schalters schalten Sie den Verstärker ein. Tun Sie dies erst,
wenn Sie die Betriebsart [C] und Position [D] gewählt haben. Wir empfehlen, den Verstärker hier auszuschal-
ten, wenn er für eine längere Zeit nicht genutzt wird.
CInput. Über den Schiebeschalter „Input“ [C] legen Sie die Betriebsart Ihres aktiven AYERS Lautsprechers fest.
1. Wireless - in Kombination mit dem HD 10 Stream Connect
• In dieser Betriebsart empfängt der Verstärker ein digitales Funksignal, das der HD 10 Stream
Connect sendet.
• Um die Funkverbindung initial herzustellen, ist ein sogenanntes „Pairing“ beider Lautsprecher mit
dem HD 10 Stream Connect erforderlich.
• Siehe Quick Setup Guide HD 10 oder unter 2.2 Betriebsart Wireless, Seite 11
2. Opitcal digital
• In dieser Betriebsart erhält der Verstärker ein optisches Digitalsignal von einem Quellgerät [J].
• Das digitale Signal der Quelle muss lautstärkegeregelt sein.
• Sie können von Ihrer Quelle beide Lautsprecher einzeln verkabeln [J] oder das Signal von einem Laut-
sprecher zum anderen weiterreichen lassen [L].
3. Coaxial digital
• In dieser Betriebsart erhält der Verstärker ein elektrisches Digitalsignal von einem Quellgerät [I].
• Das digitale Signal der Quelle muss lautstärkegeregelt sein.
• Sie können von Ihrer Quelle beide Lautsprecher einzeln verkabeln [I] oder das Signal von einem Laut-
sprecher zum anderen weiterreichen lassen [K].
4. Analog
• In dieser Betriebsart erhält der Verstärker ein analoges Signal von einem Quellgerät [M].
• Das Signal der Quelle muss lautstärkegeregelt sein.
• Wählen Sie unter [D] die Position des Lautsprechers (links/rechts) und verbinden Sie ein Cinch-Signal-
kabel mit dem korrespondierenden Eingang (L links oder R rechts)
DPosition. Über den Schiebeschalter „Position“ [D] legen Sie in Abhängigkeit zu Ihrer Aufstellung fest, welcher
Lautsprecher das Signal. des linken (Left) bzw. rechten (Right) Kanals wiedergeben soll.
In der Einstellung „Dual Stereo“ wird das Signal des linken und rechten Kanals zu einem gemeinsamen ad-
diert. Dies ist ggfs. sinnvoll, wenn Sie die Lautsprecher nicht symmetrisch in einem Stereo-Dreieck sondern
asymmetrisch anordnen.
ESpeaker-EQs. Über den Schiebeschalter „Speaker EQ“ [E] können Sie drei verschiedene klangliche Anpas-
sungen des Lausprechers Ihre Raumakustik bzw. Ihre klanglichen Vorlieben vornehmen.
