Ingersoll-Rand 327-A Manual de usuario

TL-327-PIM

Edition 1

August 2022

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Informacje o produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

IИнформация за продукта

제품 상세

製品仕様

Podaci o proizvodu

Air Tire Buer

327-A and 327LS-A with Exhaust Hose

产品信息

2 TL-327-PIM_ed1

48h

24h

PMAX

(Dwg. 16588634)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3

C38341-810 C383D1-810 3/8" (10) 1/4" 50 50 1

TL-327-PIM_ed1 EN-1

Product Safety Information

Intended Use:

These Tire Buers are designed for tough patchwork and roughing up jobs on tires.

For additional information, refer to Product Safety Information Manual Form 04584991.

Manuals can be downloaded from ingersollrand.com

Product Specications

Models Chuck Capacity

(inch)

Free Speed

(rpm)

Rated Horse

Power

(hp)

327-A 3/8" 23,000 1/2

327LS-A with Exhaust Hose 7/16" Hex. Quick Change 3,000 1/2

Models

Sound Level dB(A)

(ISO 15744)

Vibration (m/s2)

(ISO 28927)

† Pressure (LP) ‡ Power (LW)Level *K

327-A 92 103 1.2 1.06

327LS-A with Exhaust Hose 85 96 1.7 0.66

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

* K = Vibration measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

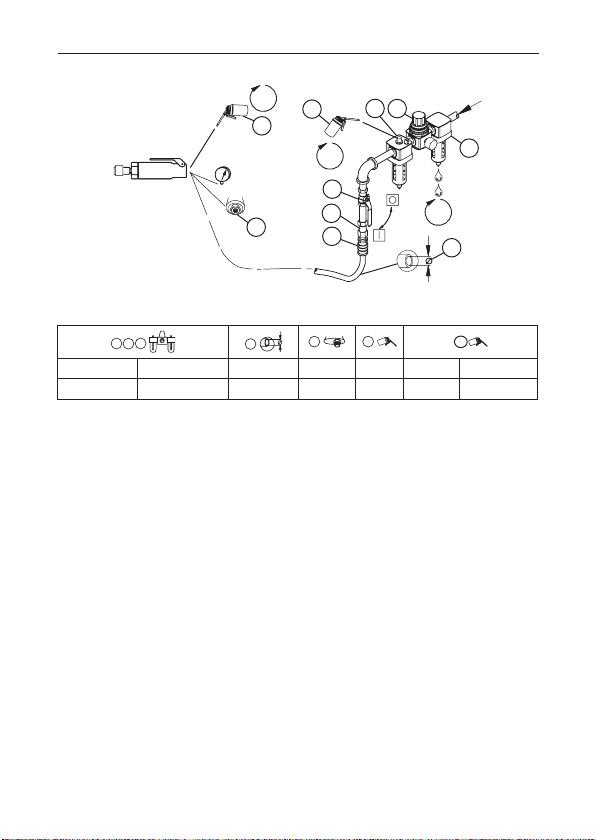

nects. See drawing 16588634 and table on page 2. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Oil - When Lubricator is not used

EN-2 TL-327-PIM_ed1

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, de-

greased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand oce or distributor.

TL-327-PIM_ed1 ES-1

Información de Seguridad Sobre el Producto

Uso Indicado:

Esta amoladora de neumáticos está diseñada para trabajos de reparación de neumáticos.

Para obtener más información, consulte el formulario 04584991 dle manual de informa-

ción de seguridad del producto.

Los manuales pueden descargarse desde ingersollrand.com

Especicaciones del producto

Modelos Capacidad Portaherramientas

(inch)

Veloc

libre

(rpm)

Potencia

(hp)

327-A 3/8" 23,000 1/2

327LS-A con manguera de escape 7/16" Hexagonal de Cambio Rápido 3,000 1/2

Modelos

Nivel sonoro dB(A)

(ISO 15744)

Vibración (m/s2

(ISO 28927)

† Presión (LP) ‡ Potencia (LW) Nivel *K

327-A 92 103 1.2 1.06

327LS-A con manguera de escape 85 96 1.7 0.66

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de aire de la herramienta. Vacíe el condensado de las válvulas en los puntos bajos de

la tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad

en la manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos,

en caso de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la

manguera si ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la dibujo

16588634 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de una

echa circular y se dene como h = horas, d = días y m = meses de uso real.

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricante 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Aceite (si no se usa el lubricante)

ES-2 TL-327-PIM_ed1

Piezas y mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar por un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o al distribuidor de Ingersoll Rand más cercano.

TL-327-PIM_ed1 FR-1

Consignes de sécurité du Produit

Utilisation Prévue :

Ces râpes à pneus sont conçues pour les gros travaux de rapiéçage et de dégrossissage des

pneus.

Pour en savoir plus, consultez le manuel 04584991 relatif aux informations de sécurité du

produit.

Les manuels peuvent être téléchargés sur le site ingersollrand.com

Spécications du Produit

Modèles Capacité Mandrin

(inch)

Vit libre

(rpm)

Puissance

Nominale (hp)

327-A 3/8" 23,000 1/2

327LS-A avec tuyau d’échappement Hex 7/16". Changement rapide 3,000 1/2

Modèles

Niveau Sonore dB(A)

(ISO 15744)

Vibration (m/s2

(ISO 28927)

† Pression (LP) ‡ Puissance (LW) Niveau *K

327-A 92 103 1.2 1.06

327LS-A avec tuyau d’échappement 85 96 1.7 0.66

† KpA = incertitude de mesure de 3 dB

‡ KwA = incertitude de mesure de 3 dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale

(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes

situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un

raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez un dis-

positif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an d’empêcher

les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache. Reportez-vous au

schéma 16588634 et au tableau de la page 2. La fréquence de maintenance est indiquée sous la

forme d’une èche circulaire et exprimée en heures (h), jours (j) et mois (m). Les éléments sont

identiés comme suit :

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement de sûreté pneumatique

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Huile (si le lubricateur n’est pas utilisé)

FR-2 TL-327-PIM_ed1

Pièces et entretien

Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces

et de trier ces dernières par matériau de manière à pouvoir les recycler.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

TL-327-PIM_ed1 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d’uso:

queste pulitrici pneumatiche sono progettate per lavori di riparazione e sgrossatura dei pneu-

matici.

Per ulteriori informazioni, consultare il modulo 04584991del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito ingersollrand.com

Speciche prodotto

Modelli

Capacità del

Portapunta

(inch)

Velocità a Vuoto

(rpm)

Potenza

nominale CV

(hp)

327-A 3/8" 23,000 1/2

327LS-A con tubo di scarico 7/16" Hex. Cambio Rapido 3,000 1/2

Modelli

Livello Sonoro dB(A)

(ISO 15744)

Vibrazioni (m/s2

(ISO 28927)

† Pressione (LP) ‡ Potenza (LW) Livello *K

327-A 92 103 1.2 1.06

327LS-A con tubo di scarico 85 96 1.7 0.66

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

Installazione e lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16588634 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata

da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Compo-

nenti:

IT-2 TL-327-PIM_ed1

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Olio – se non si utilizza il lubricatore

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand AIR HAMMER 114G Manual de usuario

Ingersoll-Rand

Ingersoll-Rand QM Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand W7150 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 500A Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand PowerForce PF705 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 280 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand Q60P3 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 100SQ1 Guía de configuración

Ingersoll-Rand

Ingersoll-Rand IR45VRA Manual de usuario

Ingersoll-Rand

Ingersoll-Rand AIR RATCHET WRENCH 111 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand ARO PS227A-A5 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 341-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand W7000 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand Manual Torque Wrench Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 100PQ1-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand QA33 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand DE Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand W7000 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1720B series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand QX Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 103A Manual de usuario

Ingersoll-Rand

Ingersoll-Rand R3000 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1720B series Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
