Ingersoll-Rand 2115TiMAX Series Manual de usuario

45585155

Edition 2

June 2008

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Air Impact Wrench

2115 and 2125 TiMAX Series

2 45585155_ed2

11 48h

48h

PMAX

48h

24h

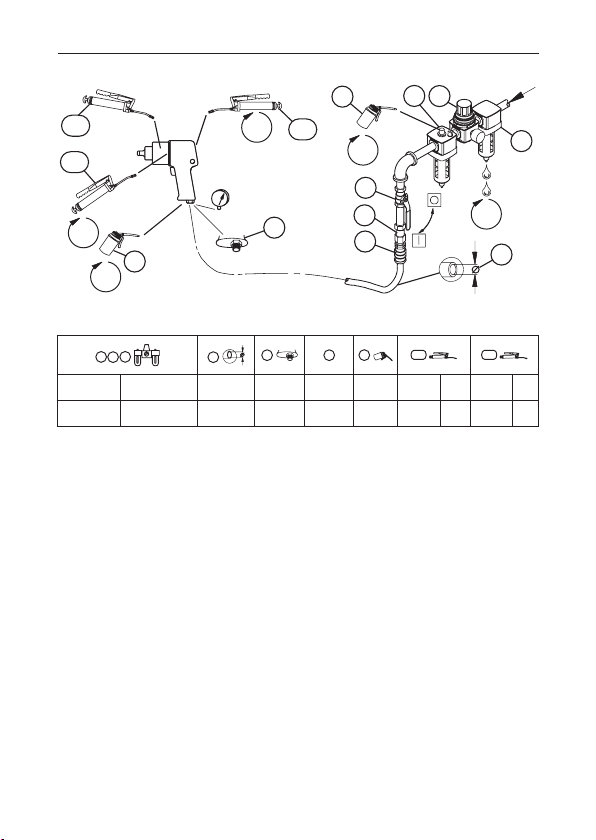

(Dwg. 04581666)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 105-1lb 4

45585155_ed2 EN-1

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrenches Product Safety Information

Manual Form 04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator reduction

of maximum output power in the forward direction. The power management system does not

aect the output power in the reverse direction.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specic power. The power

output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Model Style

Drive Impacts

Per Min.

Recommended

Torque Range

Type Size Forward

ft-lbs (Nm)

Reverse

ft-lbs (Nm)

2115TiMAX Pistol Square 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2115QTiMAX Pistol Square 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125QTiMAX Pistol Square 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

2115PTiMAX Pistol Square

(Pin Retainer) 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125PTiMAX Pistol Square

(Pin Retainer) 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

Model

Impacting Sound Level dB(A)

(ISO15744)

Free Speed Sound Level dB(A)

(ISO15744)

Vibration Level

(ISO8662)

† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) m/s²

2115TiMAX 96.6 107.6 106.3 117.3 3.1

2115QTiMAX 93.2 104.2 89.7 100.7 3.1

2125QTiMAX 93.2 104.2 89.7 100.7 3.1

2115PTiMAX 93.2 104.2 89.7 100.7 3.1

2125PTiMAX 93.2 104.2 89.7 100.7 3.1

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

EN-2 45585155_ed2

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 04581666 and table on page 2. Maintenance frequency is shown in circular

arrow and dened as h=hours, d=days, and m=months. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety air fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, de-

greased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

45585155_ed2 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar

adores roscados.

Para más información, consulte el Manual de información de seguridad de producto

04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la Potencia de Impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al

operador reducir la potencia de salida máxima de atornillado. El sistema de gestión de

potencia no afecta a la potencia de salida en aojado.

Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia

exacta. La potencia disponible se puede reducir aún más en la dirección de atornillado o

aojado con el mando variable.

Especicaciones del Producto

Modelo Tipo

Tracción Impact

os Por

Pinuto

Intervalo de Par Recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

2115TiMAX Pistola Cuadrado 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2115QTiMAX Pistola Cuadrado 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125QTiMAX Pistola Cuadrado 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

2115PTiMAX Pistola Cuadrado (pasador

de retención) 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125PTiMAX Pistola Cuadrado (pasador

de retención) 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

Modelo

Impacto Nivel Sonoro dB(A)

(ISO15744)

Velocidad Libre Nivel Sonoro

dB(A)

(ISO15744)

Nivel de Vibración

(ISO8662)

† Presión (Lp) ‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) m/s²

2115TiMAX 96.6 107.6 106.3 117.3 3.1

2115QTiMAX 93.2 104.2 89.7 100.7 3.1

2125QTiMAX 93.2 104.2 89.7 100.7 3.1

2115PTiMAX 93.2 104.2 89.7 100.7 3.1

2125PTiMAX 93.2 104.2 89.7 100.7 3.1

† KpA = 3dB de error

‡ KwA = 3dB de error

ES-2 45585155_ed2

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.

Consulte la dibujo 04581666 y la tabla en la página 2. La frecuencia de mantenimiento se

muestra en forma de echa circular y se dene como h=horas, d=días y m=meses. Los elementos

se identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas

para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

45585155_ed2 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de

xation letés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse www.irtools.com.

Régulation de la Puissance de Percussion

Les modèles équipés d’un système de régulation de la puissance permettent de réduire la

puissance de sortie maximale vers l’avant. Le régulateur de puissance n’agit pas sur la puissance

de sortie vers l’arrière.

Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau

recherché.

Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise. La

puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la

gâchette progressive.

Spécications du Produit

Modèle(s) Burin

Conduit Impacts

par

Minutes

Gamme de Couples Recommandée

Type Taille En Avant

ft-lb (Nm)

Inversion

ft-lb (Nm)

2115TiMAX Pistolet Engrenage 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2115QTiMAX Pistolet Engrenage 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125QTiMAX Pistolet Engrenage 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

2115PTiMAX Pistolet Engrenage

(xegoupille) 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125PTiMAX Pistolet Engrenage

(xegoupille) 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

Modèle(s)

Impact

Niveau Acoustique dB(A)

(ISO15744)

Vitesse Libre Niveau

Acoustique dB(A)

(ISO15744)

Niveau de

Vibration

(ISO8662)

† Pression (Lp) ‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) m/s²

2115TiMAX 96.6 107.6 106.3 117.3 3.1

2115QTiMAX 93.2 104.2 89.7 100.7 3.1

2125QTiMAX 93.2 104.2 89.7 100.7 3.1

2115PTiMAX 93.2 104.2 89.7 100.7 3.1

2125PTiMAX 93.2 104.2 89.7 100.7 3.1

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

FR-2 45585155_ed2

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 04581666 et au tableau de la page 2. Les intervalles d’entretien sont

indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres (h = heures, d = jours et m

=mois). Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

45585155_ed2 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione d’uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione

di dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla

sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di Regolazione Della Potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza

massima erogata nel senso di rotazione orario. Il sistema di regolazione della potenza non

funziona però nel senso di rotazione opposto.

Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza

desiderator.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Speciche Prodotto

Modello/i Stile

Azionamento Impulsi

Minuto

Intervallo Coppie Consigliato

Tipo Dimen-

sioni

Avanti

ft-lb (Nm)

Indietro

ft-lb (Nm)

2115TiMAX Impugnatura Squadra 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2115QTiMAX Impugnatura Squadra 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125QTiMAX Impugnatura Squadra 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

2115PTiMAX Impugnatura Squadra

(ritenuta spina) 3/8” 1500 25-230 [250 Max.]

(34-312 [339 Max.])

280 [300 Max.]

(380 [407 Max.])

2125PTiMAX Impugnatura Squadra

(ritenuta spina) 1/2” 1500 25-251 [277 Max.]

(34-340 [375 Max.])

302 [332 Max.]

(410 [450 Max.])

Modello/i

Impatto

Livello Acustico dB(A)

(ISO15744)

Velocità a Vuoto

Livello Acustico dB(A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

† Pressione (Lp) ‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) m/s²

2115TiMAX 96.6 107.6 106.3 117.3 3.1

2115QTiMAX 93.2 104.2 89.7 100.7 3.1

2125QTiMAX 93.2 104.2 89.7 100.7 3.1

2115PTiMAX 93.2 104.2 89.7 100.7 3.1

2125PTiMAX 93.2 104.2 89.7 100.7 3.1

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

IT-2 45585155_ed2

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 04581666 e la tabella a pagina 2. La frequenza delle operazioni di manutenzi-

one è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi. Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della lettatura

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e

separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Otros manuales para 2115TiMAX Series

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand 588A1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand IR30BV Guía de instalación

Ingersoll-Rand

Ingersoll-Rand DB9-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7802S Manual de usuario

Ingersoll-Rand

Ingersoll-Rand E131 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 380SQ1-EU Guía de configuración

Ingersoll-Rand

Ingersoll-Rand R3000 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand DAA40 Series Guía

Ingersoll-Rand

Ingersoll-Rand 8RS-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7LR series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 6W Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand R3130 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 231TL-2 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1702SB1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7RL-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 170 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 500PS3 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 105-D2 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1100P-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2130AP Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1720B series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand PowerForce PF700 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand QM Series Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
