High Performance, High Sensitivity

Mega-Pixel IP Network Camera

IPD-BX100 Series

Features

1/3" 1.4MP CMOS Sensor is employed. Analog BNC Video Output

Latest H.264 Compression Engine True Day & Night Function (IPD-BX110)

Smearless Remote Focus (IPD-BX110)

Various Picture Adjustments SD Card Access (IPD-BX110)

Auto Iris Function Privacy Mask

Flange back Adjustment for zoom lens Backlight Compensation

PoE Compatible Motion Detection

Focus EZ Function Optional VMS Compatibility

Audio Input Milestones, DVTel

Automatic White Balance (ATW or AWC) Optional IPv6

GIVING NEW VALUE TO IMAGES

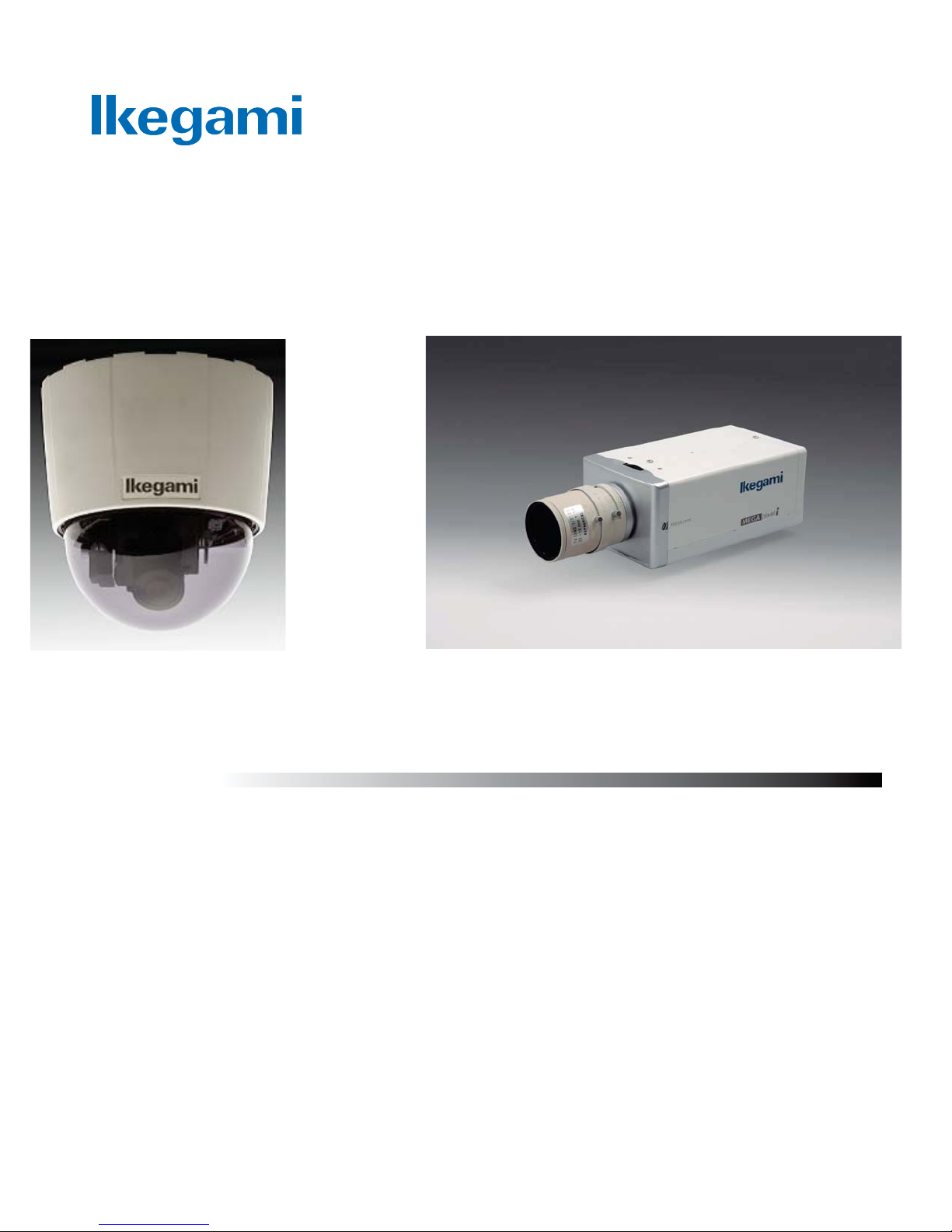

This is Ikegami's new Mega-Pixel IP Network Camera Series featuring High Performance and

High Sensitivity. It is designed for easy installation to perform what you expect. The IPD-BX100

series provides high resolution, high sensitivity, high picture quality, backlight compensation and

Auto Iris function etc to meet entire surveillance application needs.

IPD-BX100 / DM100 Series

37 Brook Avenue, Maywood, NJ 07607 Phone (201)368-9171 Fax (201)569-1626

2631 Manhattan Beach Blvd., Redondo Beach, CA 90278

Phone (310)297-1900 Fax (310)536-9550

773 Bearden Road, Waxahachie, TX 75167 Phone (972)869-2363 Fax (972)556-1057

747 Church Road, Unit C1, Elmhurst, IL 60126 Phone (630)834-9774 Fax (630)834-8689

5200 N.W. 33rd Avenue, Suite 111, Fort Lauderdale, FL 33309

Phone (954)735-2203 Fax (954)735-2227

IPD-BX100 Series

Mega-Pixel IP Netowrk Cameras

Specifications

Model IPD-BX100 IPD-DM100 IPD-BX110 Remarks

Camera Style Box type Dome type Box type

Sensor

Effective pixels

Minimum illumination 0.7 lux F1.4 (B/W: 0.01 Lux F

1.1 Lux F1.2 (B/W: 0.017 Lux

0.7 lux F1.4 (B/W:0.002 Lux F

Hyper-AGC, 50IRE

Sensitivity up function No Max 32 times Max 32 times

Day & Night function Digital Digital Removable IR Cut Filter

Remote flange back No No Yes

SD card access No Yes Yes

Analog video output Yes (VBS) Yes (VBS) Yes (VBS)

White balance

Audio input Yes Yes Yes

Built-in Microphone

Image compression H.264-High Profile

Privacy mask No Yes Yes

Protocol

Control function:

Image quality

Frame rate 7steps

Bit rates

Transmission mode

Back light compensation

Focus assist

Motion detection

Pre-alarm/post alarm No

Built-in lens No Yes (2.9~10mm:Varifocal lens) No

Lens mount CS Mount F Mount CS Mount

Power requirement

Power consumption 6.5W approx. 7W approx. 7W approx.

External dimensions 78(W)x58(H)x140(D)mm 138 dia. X 145(H) mm 78(W)x58(H)x140(D)mm

Weight 580g 840g 600g

Samples Aug. 2009 Oct. 2009 Dec. 2009

Production Dec. 2009 Jan. 2010 Jun. 2010

1/3" CMOS 1.4MP

1329(H) x 1049(V) SXGA Progressive

30, 15, 10, 5, 3, 2, 1fps

TCP, UDP, RTP/RTCP, RTSP, HTTP, FTP

1280 x1024 / 640 x 480

H.264 / M-JPEG

ATW1/ATW2/AWC/Manual

Yes

512kbps ~ 6Mbps

VBR/CBR (Variable bitrate/Constant bitrate)

Yes

EZ Focus provided

Yes

DC12V/PoE compatible

Specifications are subject to change without notice.

Yes
