IKA EH 4 basic Manual de usuario
IKA Service-Manual
Thermostat / Thermostat
EH 4 basic
No. 31640.00
IKA®
IKA – Werke GmbH & Co. KG
Janke & Kunkel-Str. 10
D - 79219 Staufen
Phone: 0049 (0)7633 831 139 / 202
Fax: 0049 (0) 7633 500 212
E-Mail: [email protected]
Internet: www.ika.de
Type: Item No.:3164000
Date: SZ: 3164000SZd

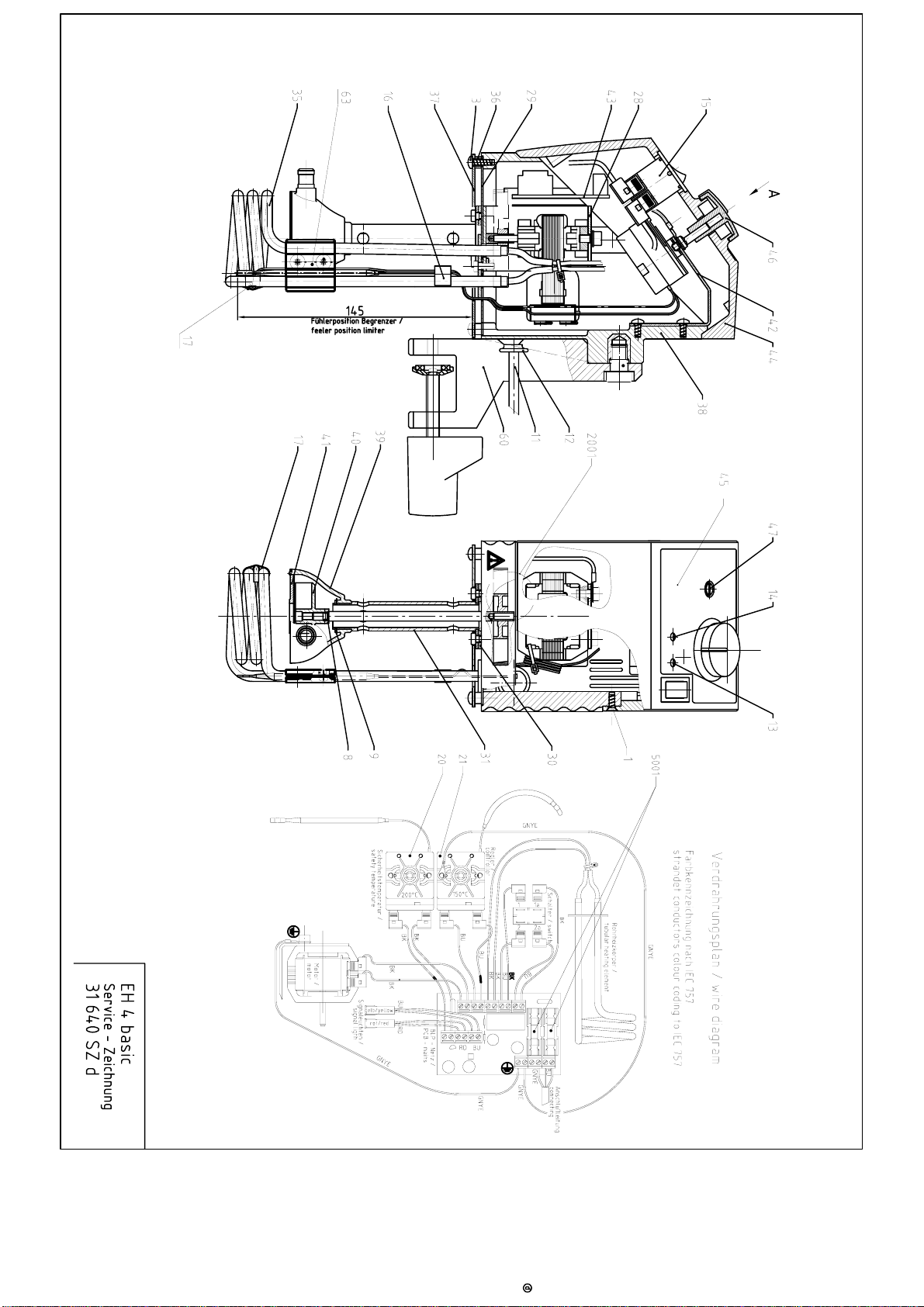

Pos Item No Bezeichnung Description Technical data Bemerkung Remark
1 3026200 PLASTITE-SENKSCHRAUBE PLASTITE - SCREW 3,5x 8 1.4301
3 3026400 PLASTITE-LINSENSCHRAUBE PLAST. OVAL-HEAD SCREW 4,0x12 1.4301
8 3098800 SCHEIBE WASHER D 9,00xd 5,30xs 2,5
9 3026600 SICHERUNGSRING RETAINING RING 16,0x 1,00 A2
11 3516900 ANSCHLUßLEITUNG POWER CORD SET 3x1mm2 2500lg schwar
12 3026900 ZUGENLASTER STRAIN RELIEF 7,6 max. Wandst 3,2
13 3027000 SIGNALLEUCHTE SIGNAL LIGHT 230V gelb / yellow
14 3027100 SIGNALLEUCHTE SIGNAL LIGHT 230V rot / red
15 3027200 WIPPSCHALTER ROCKTER SWITCH V 250A16,0/P2 gn bel
16 3060200 KLAMMER CLAMP
17 3060300 KLAMMER CLAMP
20 3046700 KAPILLARROHRREGLER CAPILLARY TUBE REGULAT. 200^C
21 3046800 KAPILLARROHRREGLER CAPILLARY TUBE REGULT. 150^C
28 3024100 MOTORTRÄGER ENGINE MOUNT
29 3024300 BODENBLECH FLOOR PANEL
30 3025300 ISOLIERSCHEIBE INSULATING WASHER
31 3025400 PUMPENTRÄGER PUMPING SUPPORT
35 3099200 ROHRHEIZKÖRPER TUBULAR HEATING ELEMENT 230V 1500W el.pol.
36 3025900 DISTANZSTÜCK DISTANCE PIECE D 8,00xd 5,00xs 4
37 3046900 BODENBLECH FLOOR PLATE
38 3099000 GEHÄUSE-UNTERTEIL HOUSING-LOWER PART
39 3024500 PUMPENGEHÄUSE PUMP HOUSING
40 3024700 PUMPENFLÜGEL, links PUMP WING, LEFT-HAND
41 3024600 PUMPENDECKEL PUMP HEAD
42 3024200 HALTEWINKEL HOLDING BRACKET
43 2941400 BLP - NETZ PBA - NETWORK 230V
44 3098900 GEHÄUSE-OBERTEIL HOUSING-UPPER PART
45 3047000 FRONTSCHILD FRONT SHIELD EH 4 basic
46 3025000 BEDIENKNOPF CONTROL KNOB
47 3025100 KAPPE CAP
60 3047100 BOTTICHKLEMME VAT CLAMP
63 3280100 KLAMMER CLAMP
07-FEB-2007
EH 4 basic Einhängethermostat
Voltage: 230V~ 50/60Hz IKA®Service-Manual
1 / 2
Type: Item No.:3164000
Date: SZ: 3164000SZd
Pos Item No Bezeichnung Description Technical data Bemerkung Remark
07-FEB-2007
EH 4 basic Einhängethermostat
Voltage: 230V~ 50/60Hz IKA®Service-Manual
2001 3099100 MOTOR EH 4 basic MOTOR (ASSY.)
5001 2755400 G - SICHERUNGSEINSATZ G - SAFETY FUSE A 10,000V 250 T
2 / 2
